Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции.
По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

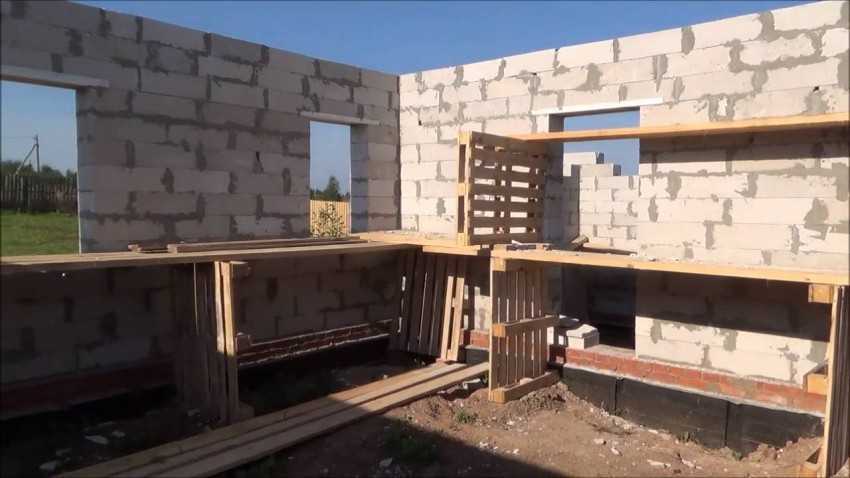

Строительные леса своими руками из досок
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки.
Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Как обойтись без строительных лесов
Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.
Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?
Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.
А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.
Виды строительных лесов
Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.
Клиновые
Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.
Рамные
Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.
Штыревые
В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.
Хомутовые
Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.
Из досок
Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:
- Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
- Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
- Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
- На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
- На стойки крепите перила и фиксируете лестницу.
При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

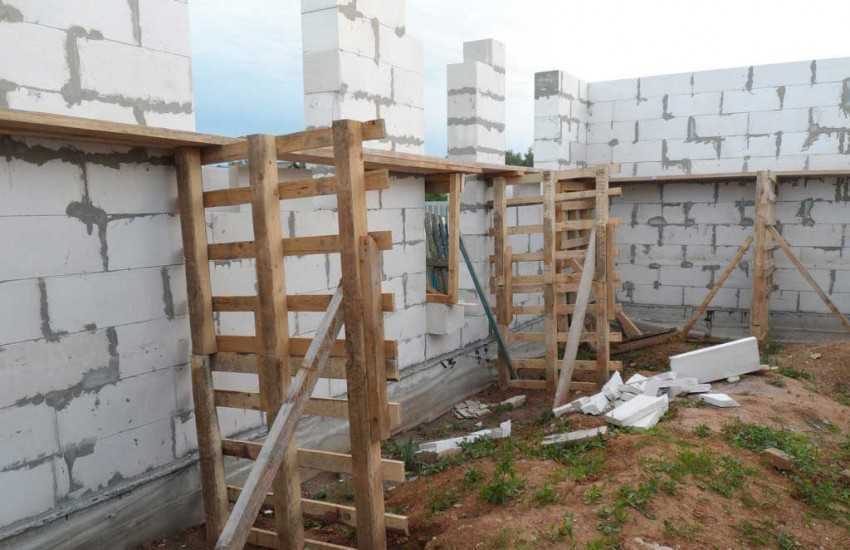

Деревянные строительные леса своими руками
Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.
При необходимости строительные леса можно соорудить из имеющихся под рукой досок
Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м
Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы
Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди.
Саморезы не способны создать надежное соединение.
После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.
Схема сборки деревянных строительных лесов своими руками
Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.
Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.
Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.
Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке
Варианты конструкций
Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

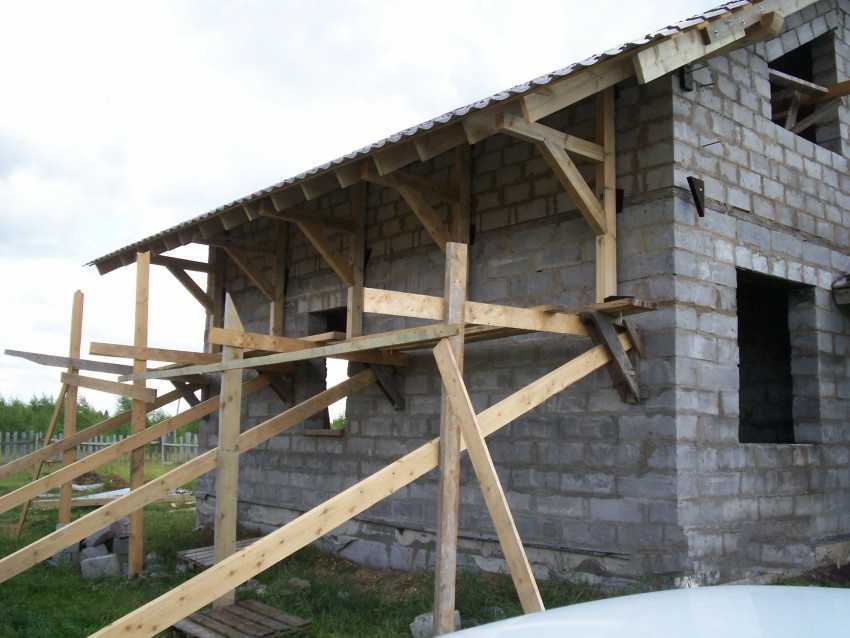

Подмости
Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.
Расположение строительных подмостей различается:
- в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
- в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.
Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.
Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.
Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.
Саморезы или гвозди?
Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.
Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.
Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.

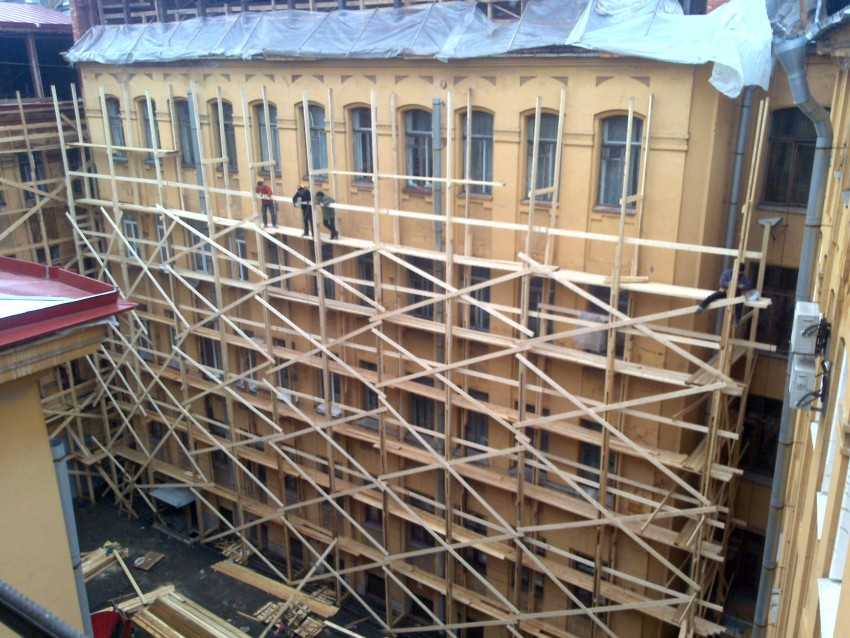

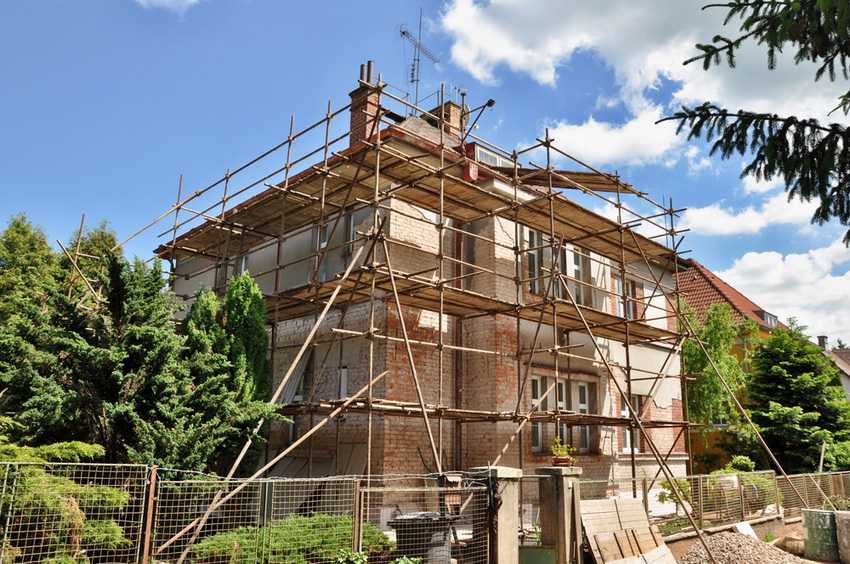

Фото строительных лесов
Также рекомендуем просмотреть:
- Идеи как сделать станок для сверления
- Какую люстру лучше выбрать
- Направленные Wi-Fi антенны
- Советы по выбору раздвижных дверей
- Как выбирать кондиционер для квартиры
- Капает и течет смеситель
- Усилитель звука своими руками
- Как сделать римские шторы
- Идеи самодельных электрогенераторов
- Концепция вечных фонариков
- Схема как сделать самодельный металлоискатель
- Идеи маленькой гардеробной
- Почему потеют пластиковые окна
- Идеи как использовать пространство под лестницей
- Технологии производства древесного угля
- Идеи обустройства кладовок в квартире
- Советы как выбрать качественные пластиковые окна
- Как выбрать вытяжку на кухню
- Идеи, как сделать поделку из пряжи
- Какие уровни лучше выбирать
- Как выбрать хороший роутер для дома
- Какой шуруповерт лучше выбрать
- Советы как выбрать хороший холодильник
- Как сделать красивый кристалл
- Как работать с краном под давлением
- Эффективные способы как выкрутить сломанный болт
- Самодельные фонарики своими руками
- Лучшие идеи как хранить игрушки
- Как выбрать хороший пылесос
- Рекомендации как правильно выбрать ванну
- Какое отопление лучше выбрать
- Какой котел для отопления выбрать
- Какую кухню лучше выбрать
- Как выбрать качественную плитку
- Какие обои лучше выбирать
- Советы для выбора пола
- Какие увлажнители воздуха лучше
- Какие окна лучше выбрать
- Как выбрать ортопедическую подушку и матрас
- Лучшие идеи зонирования пространства
- Какой матрас лучше выбрать
- Быстрая и пошаговая уборка квартиры
- Что такое акустический выключатель
- Как сделать генератор дыма
- Самодельный пресс из домкрата
- Простой ветрогенератор своими руками
- Как сделать солнечную батарею
- Какой аудиопередатчик лучше покупать
- Приспособления для нарезки бутылок
- Индукционные системы для отопления
- Идеи электровелосипедов своими руками
- Самодельные стельки с подогревом
- Фильтры низких и высоких частот
- Как сделать воскотопку
- Идеи самодельного пескоструя
- Как сделать точилку для ножа
- Советы для правильного выбора смесителей
- Современные варианты перегородок
- Меловые доски в интерьере
- Рекомендации по выбору ламината
- Как нужно выбирать стиральные машины
- Как устранить трещину на лобовом стекле
- Правильная установка розеток
- Как правильно выбирать диван
- Как выбирать газовые котлы по критериям
- Советы как правильно выбирать утюг
- Как правильно выбирать телевизоры
- Разновидности направляющих для ящиков
- Как правильно выбирать шторы

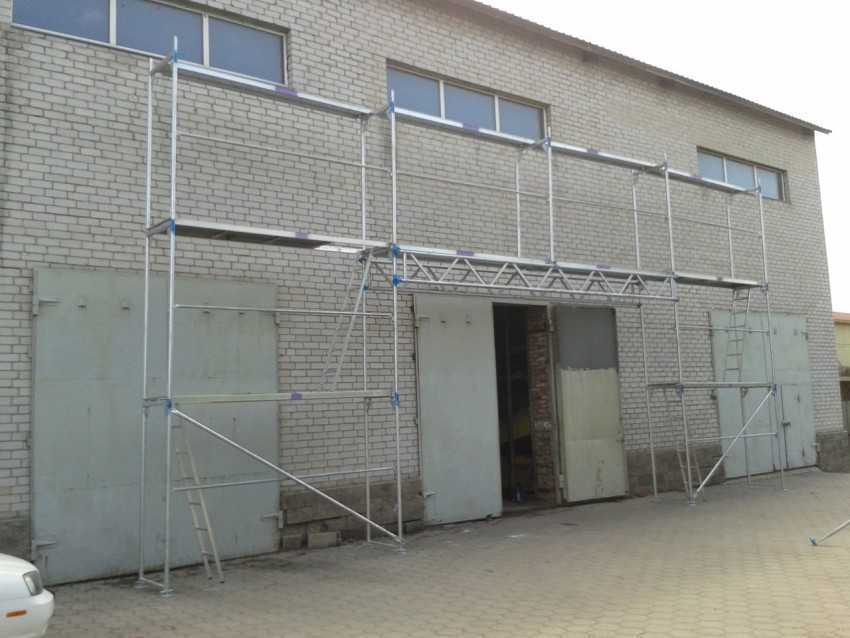

Хомутовые строительные леса: особенности конструкции
Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.
Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.
Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию
Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.
Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.
Коротко о главном
Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.
Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.
По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.
Металлические
Изготовление строительных лесов из труб своими руками — дело весьма непросто, поэтому дважды задумайтесь, возможно, покупка таких лесов будет быстрее и дешевле для вас.
Решившимся всё сделать своими руками понадобятся:
- Трубы диаметром 15 мм;
- Профильные трубы диаметром 30х30 мм и 25х25 мм;
- Пару листовых пластинок 60х60 мм;
- Доска для настила;
- Лестница и уровень;
- Болты и саморезы;
- Дрель, болгарка и сварочный аппарат.
Инструкция по изготовлению металлических лесов состоит из нескольких пунктов:
Трубы диаметром 15 см нужно нарезать на 90 сантиметровые и 2-ух метровые. Вторые пойдут на диагональные крепления, поэтому их концы нужно надрезать на 5 см и расплющить. Часть двухметровых труб оставьте нетронутыми, они пойдут на опорные балки.
Для высоких лесов понадобятся специальные соединение, которые делаются из профильных труб. 25х25 миллиметровые нужно нарезать на части по 30 см, а из 30х30 необходимо сделать заготовки по 8 см.
Положите нетронутые 2-ух метровые трубы параллельно друг другу и закрепите поперечинами длинной 90 см. К нижним ножкам рамы прикрепите листовые пластинки, которые не дадут проваливаться лесам.
Две рамы установите параллельно и примерьте диагональные распорки. Места их соединение с опорными трубами пометьте и просверлите в них отверстия под болты
На этом этапе важно сделать всё ровно, иначе вся конструкция будет перекошена. Для этого отлично подойдёт обычный уровень
Покрасьте доски и металлическую конструкцию, чтобы избежать быстрой порчи лесов.
Установите деревянные настил и прикрепите его к раме.

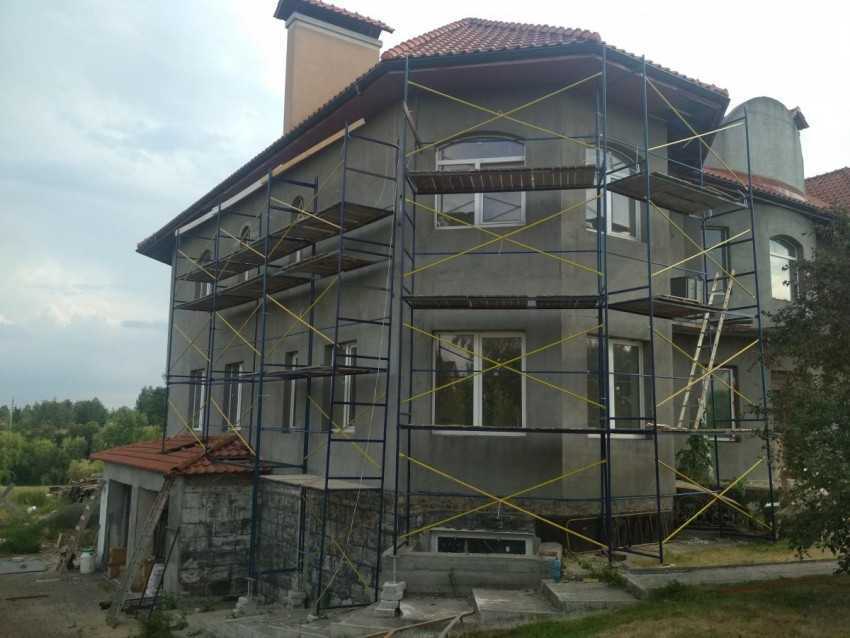

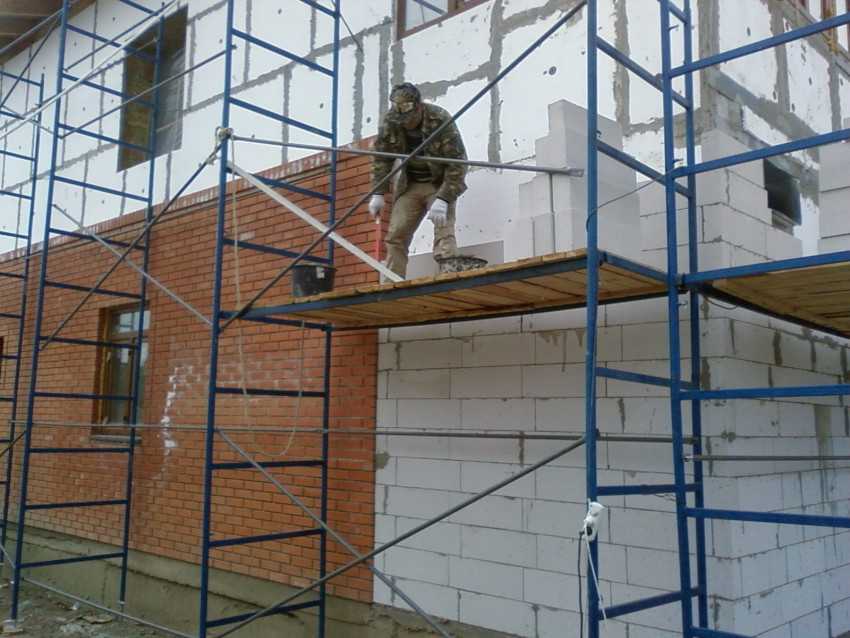

На этих фотографиях вы можете наблюдать строительные леса, которые должны у вас получиться при соблюдении всех советов.

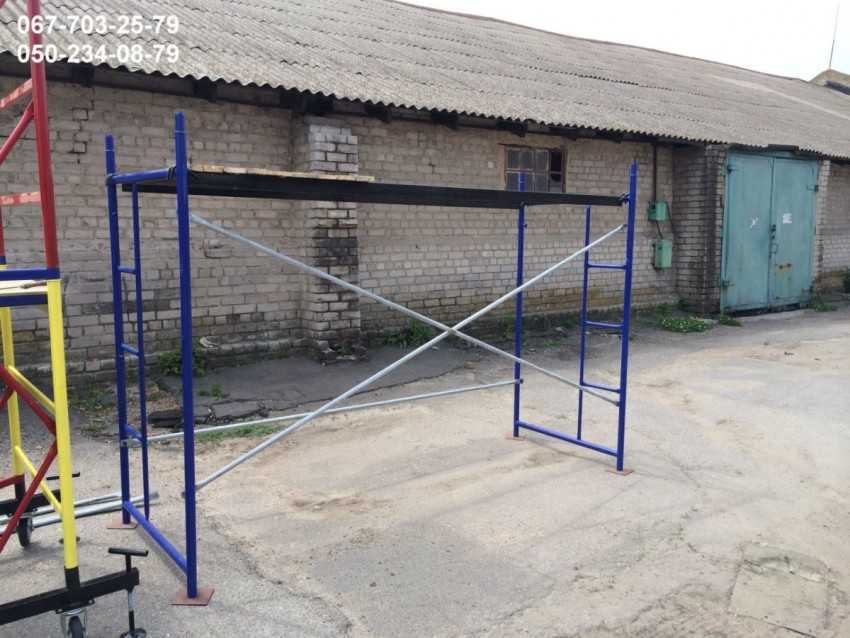

Из профильной трубы

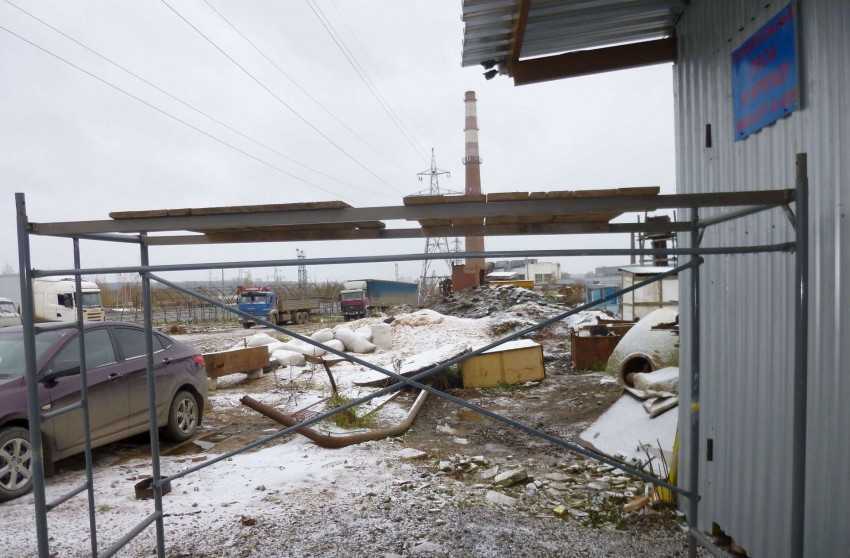

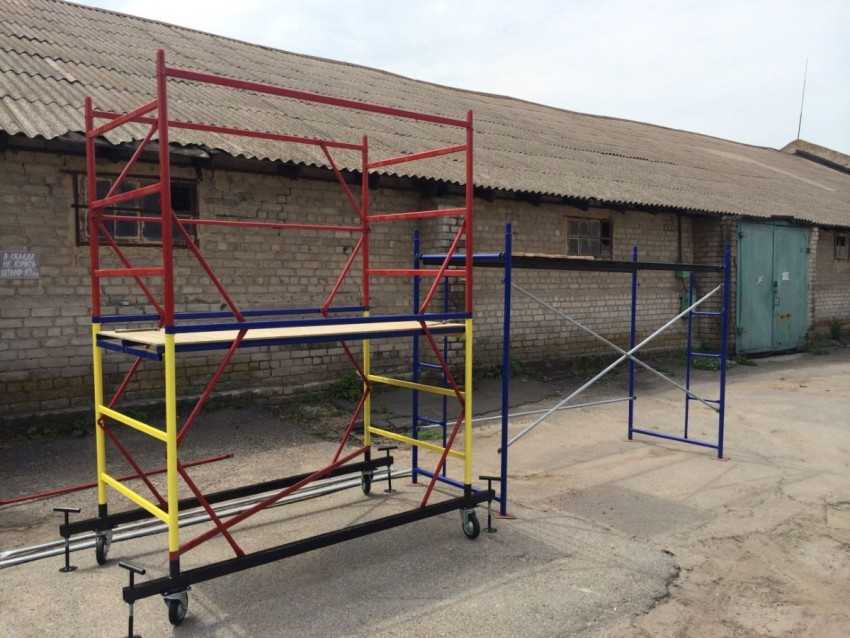

Металлические строительные леса
Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.
- Приготовьте необходимые материалы:
- для стоек — профильная труба (квадратное сечение) 30х30 мм – длина 1500 мм;
- для распорок – труба диаметром 15 мм;
- для соединительных вставок (переходников) – профильная труба 25х25 мм;
- настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.
- Трубу для распорок нарежьте из расчета:
- для диагональных элементов – по 2 метра;
- для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.
- Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).
- Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.
- Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).
- Просверлите отверстия под болты на стойках и диагональных распорках.
- Соберите всю конструкцию, отшлифуйте и покрасьте.
- Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.
Основные этапы изготовления
Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту.
Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.
Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах. Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля. Сверление отверстий в конструктивных элементах
Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов
Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов. Выставление стоек
Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине). Усиление конструкции.
Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади. Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных.
Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба. Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру.
Они крепятся к приваренным вставкам саморезами.
Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов. Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит.
Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине). Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.
Для обеспечения максимальной устойчивости строительных лесов необходимо:
- подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
- обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
- Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.
Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.
Сборка металлических лесов
Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:
- круглая труба диаметром 15 мм – основа будущих распорок;
- профильная труба диаметром 30 мм – необходима для производства стоек;
- профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
- крепежные материалы для металла;
- «болгарка» – ею шлифуют углы и пилят трубы;
- дрель и сверла.
Подготовка распорок
Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.
Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.
Изготовление переходников
На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.
Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.
Сборка рамы
Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.
Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.
Монтаж секции
Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:
- ширина между стойками не больше 3 м;
- длина между стойками не больше 4 м;
- высота между этажами не больше 2 м.
Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.
Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.
Изготовление настила
Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.
Покраска лесов
Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.
Источник: sidingvin.ru
Строительные леса своими руками – чертежи и практическое воплощение
Колосник Доска Брус Шурупы Шуруповерт Рулетка Рейка Пила Отвес Дрель электрическая Показать все
При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.
Требования к лесам для строительства и ремонта
Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.
Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу “плата за скорость и удобство ремонта”.
Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.
Источник: remoskop.ru
Изготавливаем строительные леса из дерева или трубы своими руками
Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.
У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.
Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.
Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.
Варианты конструкций строительных лесов
Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:
- Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
- Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
- Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
- Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
- Упорные укосы (предохраняют леса от опрокидывания).
- Перила (защищают рабочих от падения).
- Лестницы (служат для подъема и спуска с рабочих площадок).
Материалом для сборки подмостей и лесов традиционно служит древесина или металл. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.
Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.
Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.
Особенности изготовления деревянных и металлических лесов своими руками
Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.
Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:
- максимальная высота конструкции — 6 метров;
- расстояние между стойками от 2,0 до 2,5 метров;
- ширина рабочего настила – 1 метр.
Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.
Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.
Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:
- Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
- Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
- Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.
Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.
Строительные леса из досок собирают в таком порядке:
- на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
- стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
- две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
- на горизонтальные перемычки ставят настил из досок и крепят его;
- леса фиксируют на двух боковых укосах-упорах;
- на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.
Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.
Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.
Набор заготовок для сборки одной секции включает следующие элементы:
- Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
- Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
- Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
- Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
- 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.
Сборка одноуровневой секции металлических лесов состоит из нескольких операций:
- к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
- к стойкам приваривают горизонтальные перемычки;
- в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
- сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
- концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
- затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
- стяжки фиксируют к стойкам болтами и затягивают гайками;
- на стойках и перилах сверлят отверстия под болтовые соединения;
- к отрезкам труб приваривают пластины (подпятники);
- собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
- на боковые перемычки укладывают настил из доски «сороковки».
Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.
Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.
Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.
В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).
Источник: greensector.ru
Строительные леса своими руками: надежный помощник для ремонтных работ
При строительстве или ремонте часто приходится выполнять работы на высоте. При помощи приставной лестницы их производить будет неудобно. Для этих целей можно собрать строительные леса своими руками. Существуют разные варианты конструкции, которые подбираются исходя из характера и сложности работ. Какой лучше выбрать тип изделия, как его собрать или изготовить самостоятельно, можно прочитать в данной статье.
Строительные леса — необходимый элемент при выполнении ремонтных работ на высоте
Строительные монтажные леса: конструкция и требования к изделию
Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.
Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов
Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.
Полезный совет! В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.
Строительные леса состоят из таких элементов:
- стоек;
- диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
- перемычек для настила;
- упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
- настила из досок, где будет стоять человек;
- ограждающего элемента для защиты работника от падения вниз;
- стремянки или лестницы для подъема на необходимый уровень.
Конструкция строительных лесов должна выдерживать вес работников и материалов
Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.
Полезный совет! При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.
В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.
Типы конструкции строительных лесов
Из какого материала изготавливают строительные леса: фото изделий
Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.
Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.
Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.
Металлические конструкции лесов наиболее популярны сегодня
Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.
Рамные разборные строительные леса: цена изделий
Строительные леса рамного типа являются наиболее дешевым и простым в эксплуатации вариантом. В состав конструкции входят готовые элементы из сваренных полых труб в виде вертикальных рам, опор, горизонтальных и диагональных связей. Благодаря тому, что на изготовление элементов не затрачивается много металла, конструкция характеризуется легким весом, быстрым монтажом и разборкой.
Сборка рамных строительных лесов осуществляется с помощью флажковых креплений или хомутов. Такие конструкции применяют как при внутренней отделке помещения, так и при наружных штукатурных и покрасочных работах зданий с простым фасадом. Благодаря малому весу, в лесах можно легко изменить секционность, а также перенести их на другое место.
Рамные строительные леса — конструкция
Можно купить строительные рамные леса одного из видов: ЛРСП-30, ЛРСП-40, ЛРСП-60 и ЛРСП-100, где числовое значение указывает на предельную высоту установки. Однако конструкции отличаются не только габаритами, но и диаметром труб и толщиной стенок составных элементов. Первые два вида выпускаются диаметром 42 мм и толщиной 1,5 мм, а два других – 48 и 3 мм соответственно. Цена строительных рамных лесов начинается от 125 руб./м².
Конструкции могут быть оснащены колесами, что способствует легкому перемещению установки по плоскому грунту. Стандартными габаритами изделия являются такие показатели: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1 м. Для выполнения одноразовых работ можно оформить аренду рамных строительных лесов, цена составит 55 руб./м².
Монтаж строительных рамных лесов: последовательность действий
На подготовленной утрамбованной ровной площадке устанавливаются башмаки и деревянные прокладки. При необходимости можно расположить винтовые опоры. В башмаки помещаются смежные рамы первого яруса с последующим соединением их диагональными и горизонтальными связями. С шагом в три метра ставятся следующие две рамы со связями.
Процесс выполняется до момента создания рамных облегченных строительных лесов необходимой длины. По краям конструкции монтируются рамы-ограждения с последующей установкой лестницы.
Важно! Опорные поверхности должны располагаться строго в горизонтальной плоскости.
Сборка строительных лесов хомутового типа
Далее приступают к монтажу второго яруса, который также соединяется связями, однако диагональные элементы располагаются в шахматном порядке относительно предыдущего ряда. Здесь можно применять ригели, на которые укладываются настилы из дерева. Для перемещения людей между ярусами устанавливаются наклонные лестницы в местах, отведенных для люков.
Рамные строительные приставные леса крепятся к стене в шахматном порядке с шагом в 4 м с помощью крюков со втулками или пробок с хомутами или кронштейнами, прикрепленными к стойкам рам лесов. Вышеизложенные действия осуществляются до момента достижения необходимой высоты установки.
На предохранительном и рабочем ярусе располагаются продольные и торцевые связи ограждений, которые монтируются в месте отсутствия диагональных стяжек. Леса устанавливаются по отвесу. Демонтаж разборных строительных рамных лесов осуществляется в обратной последовательности, начиная с верхнего ряда.
Передвижные строительные леса на колесах
Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².
Для выполнения ремонтных работ небольших масштабов очень удобный вариант — передвижные леса
Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.
Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.
Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².
Мобильные леса позволяют устанавливать их в любом удобном месте
Мобильные леса на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.
Хомутовые строительные леса: особенности конструкции
Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.
Полезный совет! При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации.
Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.
Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию
Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.
Статья по теме:
Утепление деревянного дома снаружи: выбор материала и технологии
Какие материалы используют для утепления деревянного дома. Нужно ли утеплять фундамент. Лучшие современные технологии утепления деревянных домов.
Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.
Полезный совет! Хомутовые леса рекомендуется использовать для создания сцен и трибун.
Клиновые строительные передвижные леса
Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.
Соединительный узел клиновых строительных лесов
Производители выпускают клиновые строительные леса размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.
Полезный совет! Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.
Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².
Разборные металлические строительные леса штыревого типа
Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.
Схема сборки строительных лесов штыревого типа
Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.
Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:
- ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
- ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
- Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.
Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².
Деревянные строительные леса своими руками
Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.
При необходимости строительные леса можно соорудить из имеющихся под рукой досок
Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м. Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы.
Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди.
Саморезы не способны создать надежное соединение.
Полезный совет! При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку.
После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.
Схема сборки деревянных строительных лесов своими руками
Полезный совет! Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию.
Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.
Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.
Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.
Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке
Приставные подмости и строительные козлы
Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский.
Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте
Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона.
Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ. При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая.
Источник: remoo.ru
