Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т.п. Разрезы бывают архитектурные и конструктивные.
Архитектурный разрез служит для определения композиционных сторон внутренней архитектуры. Архитектурные разрезы составляют в начальной стадии проектирования, на них не показывают конструкции фундаментов, перекрытий, крыш и т.д. Такие разрезы выполняют для проработки фасада здания.
Конструктивные разрезы входят в рабочие чертежи проекта здания. На этом разрезе показывают конструктивные элементы здания, а также наносят необходимые размеры и отметки.
В учебном задании выполняют архитектурный разрез без показа конструктивных решений элементов здания в целом.
На рис. 54 показаны пример выполнения разреза административно – бытового (общественного) здания.
На разрезах наносят и показывают:
а) координационные оси здания (сооружения) и расстояния между соседними и крайними осями, оси у деформационных швов;
Разрез здания
б) элементы конструкции здания (сооружения), попавшие в секущую плоскость, выполняемые основными линиями, включая линии (уровня) земли, чистого пола этажей и площадок, лестницы, линии потолка, перекрытий, покрытий, кровли и т.п. (рис. 54);
в) элементы конструкции здания (сооружения), находящиеся за секущей плоскостью, выполняемые сплошными тонкими линиями, включая колонны, перегородки, оконные и дверные проемы, лестницы, ниши в стенах и перегородках, дымоходы и т.д. (рис. 54). При вычерчивании оконных проемов расстояние от пола до низа оконного проема (подоконника) должно быть 750-800мм;
г) отметки уровня земли, чистого пола этажей и площадок;
д) отметки низа несущих конструкций покрытия одноэтажных зданий (сооружений) и низа плит покрытия верхнего этажа многоэтажных зданий (сооружений);
е) отметку низа опорной части заделываемых в стены элементов конструкций;
ж) отметку верха стен, карнизов, уступов стен, головки рельсов крановых путей;
з) размеры и привязку (по высоте) проемов, отверстий, ниш, гнезд в стенах и перегородках, изображаемых в сечении при помощи вертикальных и горизонтальных размерных линий;
и) толщину стен и их привязку к координационным осям здания или сооружения (при необходимости);
к) марки элементов здания (сооружения), не замаркированных на планах и фасадах;
л) ссылку на узлы, а также на чертежи элементов здания или сооружения, замаркированных на разрезах.
м) выполняют надпись, определяющую название разреза. В надписи указывают обозначение соответствующей секущей плоскости (например: «Разрез 1-1») и, если необходимо, указывают масштаб изображения по типу «Разрез 1-1 (1:50)». Надпись не подчеркивают.
В отличие от разрезов в машиностроительном черчении, конструктивные элементы здания, попавшие в разрез и выполненные из материала, являющегося основным для здания (сооружения), не штрихуют. Только участки стен, отличающиеся материалом, выделяют условной штриховкой.
Строительный чертеж. Разрез.
На разрезах здания без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Тоннели показывают схематично тонкой штриховой линией. Пол на грунте изображают одной основной линией, пол на перекрытии и кровлю – одной сплошной тонкой линией независимо от числа слоев в их конструкции.
Состав и толщину слоев покрытия указывают в выносной надписи. Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную линию приводят только на одном из разрезов, а в других дают ссылку на разрез, содержащий полную выносную надпись.

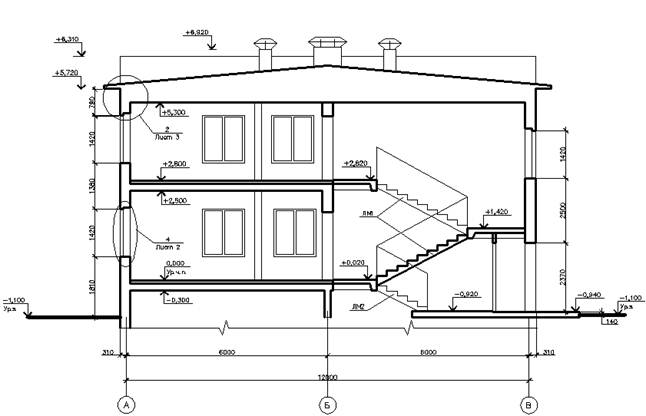

Рисунок 54 – Пример выполнения разреза здания
2.2.3 Расчет и изображение лестницы в разрезе и плане
Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы.
Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис. 55). Естественно, что между соседними этажами два лестничных марша и одна лестничная площадка (рис. 55).
Рисунок 55 – Опирание лестничного марша на межэтажную площадку
Основным элементом лестницы является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступени h) (рис. 56). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм.
Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 55).

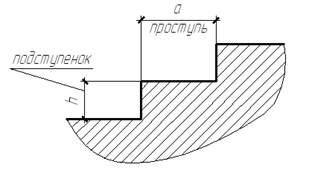

Рисунок 56 – Фрагмент лестничного марша

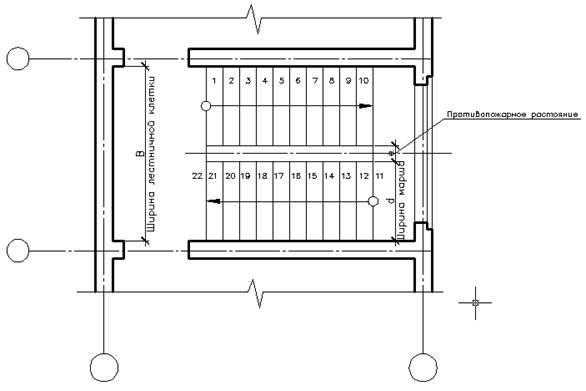

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане) l и ширины B лестничной клетки (рис. 55).
В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d – не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадок t должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.
Пусть, например, высота этажа H=3400мм, ширина марша d=1200мм, противопожарное расстояние e=100мм, а высота ступени h=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5мм.
Размер проступи а подбирается в зависимости от высоты h по графику или вычисляется из зависимости a+h=450мм. В обоих случаях, а=295,5мм.
Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.
Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длина L=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, что t=d).

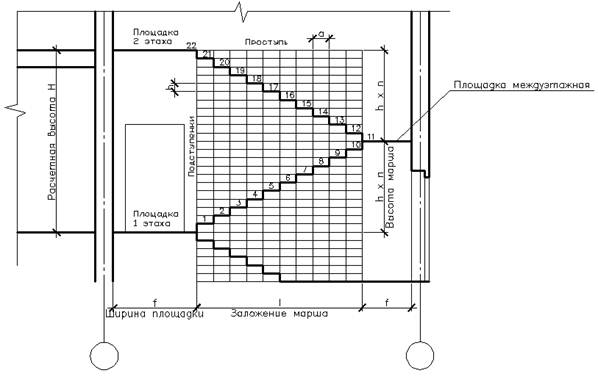

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 54).
Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 900мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию.
При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.
Источник: studopedia.ru
Чертежи разрезов зданий
При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.
Архитектурный разрез здания
Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них. Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ. Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.
Конструктивный разрез здания
Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей АС .
Конструктивный разрез здания
Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.
Нулевой цикл и надземная часть здания
В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений.
Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения. Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.
На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.
Разрез технического подвала по лестнице
Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т.п.), а также отметки маршей лестничной клетки.
Разрез жилого дома по лестнице
Чертеж узлов лестницы
Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы ( 1 – 1 и 2 – 2 ).
Поперечный разрез производственного здания
При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.
Источник: gk-drawing.ru
Оформление чертежей разрезов здания
Чертеж разреза здания согласно ГОСТ Р 21.1101-2013:
5.5.2 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.
Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т.е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.
Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.
Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).
Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха (рисунок 10).
Рассмотрим подробно порядок выполнения разреза здания.
Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.
Разрез здания выполняют для выявления внутреннего вида помещения и расположения архитектурных элементов интерьера. На начальной стадии проектирования составляют архитектурные (контурные) разрезы зданий (рис. 1).
Рис. 1. Контурный разрез здания.
На архитектурных разрезах не показывают конструкции фундаментов, перекрытий, полов, крыш и др. элементов, но проставляют внешние и внутренние размеры элементов здания и высотные отметки.
Конструктивные разрезы выполняют на стадии разработки рабочих чертежей для уточнения конструктивных элементов здания и их сопряжений.
Положение мнимой вертикальной секущей плоскости принимают, как правило, с таким расчетом, чтобы она проходила по наиболее важным в конструктивном или архитектурном отношении частям здания: оконным и дверным проемам, лестничным клеткам (желательно по одному из маршей), балконам и т.д. Секущую плоскость в разрезе по лестнице проводят, как правило, по маршу, расположенному ближе к наблюдателю. При этом марш лестницы, попавшей в секущую плоскость, обводят линией более толстой (сплошной основной), чем контур марша, по которому секущая плоскость не проходит. Контур этого марша обводят сплошной тонкой линией.
Положение секущей плоскости указывают на плане здания в соответствии с ГОСТ 2.305-2008 и обозначают арабскими цифрами или прописными буквами русского алфавита. Направление взгляда для разреза принимают, как правило, по плану – снизу вверх и справа налево (рис. 2).
Рис. 2. Выбор секущей плоскости.
На разрезах здания наносят и указывают:
– координационные оси и расстояния между ними;
– отметки уровней земли, чистого пола и этажей;
– отметки низа несущих конструкций и плит перекрытия;
– отметку верха стен, карнизов, уступов и т.д.
– размеры проемов в стенах и перегородках, для проемов с четвертями размеры указывают по наименьшей величине проема;
– толщину стен и их привязку к координационным осям здания (при необходимости);
Разрез здания рекомендуется выполнять в следующей последовательности (рис. 3).
