Строительство крыши частного дома поэтапно

Строительство Т-образной крыши дома. Поэтапное строительство Т-образной кровли дома

В данной статье мы опишем поэтапное строительство кровли дома, которая имеет в плане форму, напоминающую букву «Т» с опиранием стропил на мауэрлат. Когда фронтоны по размеру одинаковой ширины, тогда стропила и нарожники в ендове создаются аналогичным образом, описанным в прошлой статье «Г-образная крыша дома с равными фронтонами». Хотя там ендова была всего одна, здесь их уже применяется две.

Мы рассмотрим кровлю с разной шириной фронтонов. Исходя из прошлой статьи, один конёк в такой ситуации будет ниже, чем другой. Это видно на изображении сверху.

Этап 1: Собираем и устанавливаем перекрывающие балки и мауэрлаты (см. изображение 1). Фронтоны уже должны быть собраны каменщиками. Наклонные углы скатов всегда одинаковые. Но если ширина фронтонов отличается, то и высота тоже отличается:

Этап 2: Устанавливаем стойки и коньковые доски (см. изображение 2):

Крыша выходит мансардного типа, поэтому стойки при завершении убираются, для того, чтобы освободить больше жилого пространства. В конце останется только средняя стойка, показанная в виде стрелки. Кроме того, около неё дальше будет ещё один раскос. Это необходимо учитывать во время планирования помещений на мансарде. Такая стойка очень сильно нагружена.

Секреты строительства .Двухскатная крыша.Часть 1

Берем для неё сечение 100х150 мм. Размеры всех временных стоек из половых досок 50х150 мм.

Этап 3: Изготавливаем и устанавливаем стропила скатов (см. изображение 3). Ставим стропила аналогичным методом, о котором написано в статье «Четырехскатная вальмовая крыша»:

Короткое стропило, объединяющее коньки в центре, устанавливаем, применяя шнурку, которая натянута параллельно верхнему коньку (на рисунке отмеченная синим цветом), чтобы оно располагалось в плоскости ската.

Этап 4: Устанавливаем угловые стропила в ендовах.

В самом начале натягиваем шнурку (см. изображение 4):

Разметка и сборка данного углового стропила были детально описаны здесь… (этап 4). Повторяться нет необходимости. Готовый результат показан на изображении 5:

Под место соединения угловых стропил с коньковой доской ставим подкос, обеспечивающий нагрузку на опорную стену (см. изображение 6):

Этап 5: Изготавливаем и ставим нарожники (см. изображение 7):

Далее следуют запасные стойки и ригеля (если нужно), карнизы и обрешётка. Про всё это можно узнать, прочитав прошлые статьи посвящённые строительству кровли дома.

Устройство кровли: правильный уклон

устройство крыши подразумевает ее уклон. В зависимости он него, крыши делят на плоские (с углом до 5° по отношению к условной горизонтальной плоскости) и скатные (с углом более 20°). В частных домах чаще всего делают скатные крыши.

Это обусловлено не только традиционным представлением о том, как должен выглядеть уютный дом, но и большей водонепроницаемостью таких конструкций. Кроме того, они позволяют «совместить» крышу со стеной при устройстве мансарды и таким образом сэкономить, ведь по сравнению со стоимостью 1 м2 стены стоимость 1 м2 крыши обычно дешевле.

Наиболее удобный уклон крыши для устройства мансарды – 38- 45°. Если он меньше 30°, внутреннее пространство будет низким и неудобным для эксплуатации, а при слишком крутых скатах образуется нерациональная зона под коньком.

На выбор правильного уклона конструкции также влияет климат региона, в котором строят дом.

При большом количестве дождя и снега (например, в Западной е) крышу делают достаточно крутой (с уклоном 45° и более). При частых порывистых ветрах (например, на юго-востоке ы) крыши делают более пологими (с уклоном до 30°).

Важно помнить, что угол наклона скатов влияет на выбор кровельного материала. При использовании рулонных покрытий уклон должен составлять 5-25°, штучных (черепицы) – не менее 22°, а крупноформатных (металлочерепицы и шифера) – 25° и более.

Строительство Т-образной крыши дома.

В этой статье мы рассмотрим строительство крыши дома, имеющей в плане форму буквы «Т» с опиранием стропил на мауэрлат. Если фронтоны имеют одинаковую ширину, то стропила и нарожники в ендове делаются так же, как было описано в статье «Г-образная крыша дома с равными фронтонами» . Только там ендова была одна, здесь же их будет две.

Сейчас мы рассмотрим крышу с разной шириной фронтонов. Как говорилось в прошлой статье , один конёк в данном случае будет ниже другого (причина описана там же). Это видно на картинке сверху.

ШАГ 1: Устанавливаем балки перекрытия и мауэрлаты (см. рис.1). Фронтоны у нас уже сложены каменщиками. Углы наклона скатов одинаковые. Но так как ширина фронтонов различная, то и высота соответственно тоже различная:

Рисунок 1

ШАГ 2: Ставим стойки и коньковые доски (см. рис.2):

Рисунок 2

Крыша у нас будет мансардная, поэтому стойки мы в конце уберём, чтобы освободить жилое пространство. Останется только средняя стойка, показанная стрелкой. Также около неё дальше появится ещё один раскос. Это нужно учесть при планировке помещений на мансарде. Данная стойка достаточно сильно нагружена.

Возьмём для неё сечение 100х150 мм. Все временные стойки из половых досок 50х150 мм.

ШАГ 3: Изготавливаем и устанавливаем стропила скатов (см. рис.3). Здесь мы ставим стропила тем же способом, который был описан в статье «Четырехскатная вальмовая крыша»

Рисунок 3

Короткое стропило, соединяющее коньки в центре, ставим, используя натянутую параллельно верхнему коньку шнурку (показана синим цветом), чтобы оно находилось в плоскости ската.

ШАГ 4: Ставим угловые стропила в ендовах.

В первую очередь натягиваем шнурку (см. рис.4):

Рисунок 4

Порядок разметки и изготовления такого углового стропила был подробно описан здесь… (шаг 4). Повторяться не будем. Результат показан на рис. 5:

Рисунок 5

Под место стыковки угловых стропил с коньковой доской устанавливаем подкос, передающий нагрузку на несущую стену (см. рис.6):

Рисунок 6

ШАГ 5: Изготавливаем и устанавливаем нарожники (см. рис.7):

Рисунок 7

Далее следуют дополнительные стойки и ригеля (при необходимости), карнизы и обрешётка. Обо всём этом читайте в более ранних статьях посвящённых строительству крыши дома .

Двускатная крыша каркасной конструкции

Монтаж крыши состоит из 3 этапов:

• Установка каркаса (несущих балок, несущей системы крыши);
• Устройство обрешетки;
• Монтаж кровельного материала.

Стропила это несущая система крыши, поэтому важен правильный расчет их установки при строительстве стропильной крыши. От этого зависят внешний вид крыши, ее надежность и ремонтопригодность, поэтому не стоит экономить на материалах. Слишком обильная на снег зима может повредить «слабую» из-за слишком редкого шага стропил крышу.

На стропила выбирают брус из ровной древесины (не косослойные, не перекрученные слои!) только прямоугольного сечения, без дефектов, трещин или гниения. Лучше всего брать сосновый брус. Однако такую крышу можно сделать и сварной из металлической профильной трубы.

Комбинированные крыши

Комбинированная крыша
Форма крыши зависит от многих факторов, в том числе региональных условий и предпочтений, вида и назначения здания, ландшафта, в который объект должен быть вписан. При этом владельцы домов и застройщики стремятся к оригинальности. Вот здесь на помощь и приходят комбинированные крыши. Чаще всего подобные конструкции встречаются в коттеджных посёлках.

Суть заключается в объединении в одно сооружение нескольких конструкций крыш, для достижения определённого эстетического эффекта. Также комбинированные крыши применяются в случае расширения здания. Так, например это может быть вальмовая крыша над домом, дополненная односкатной крышей над пристроенной верандой или зимним садом.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

• Подробнее о ней в материале: Стропильная система двухскатной крыши и ее устройство

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

• Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

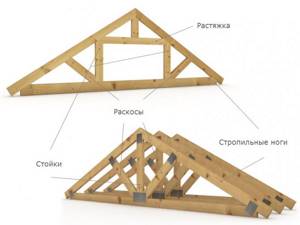

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами.

Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Ломаная крыша

Примером ломаной крыши может служить мансардная крыша – это конструкция, в которой каждый скат состоит из двух частей: верхней – с меньшим углом наклона и нижней – с большим углом. Ломаная крыша может быть двух – или четырёхскатной. Применение этой конструкции улучшает эксплуатационные свойства мансарды – увеличивается полезная площадь. Ломаная крыша чаще всего имеет нижнюю наклонную плоскость под углом 60º, а верхнюю около 30°, в стропильной системе используются наслонные стропила. В качестве кровли лучше всего использовать гибкую черепицу.

Ломаная мансардная крыша

Недостаток этого варианта – более сложная и трудная для исполнения конструкция, а также необходимость очень тщательной подготовки покрытия. В местах перелома ската могут возникнуть течи. Также сложность её выполнения заключается, в частности, в соответствующей расстановке стропил. В любом случае монтаж лучше поручить специалистам.

Источник: montazh-ops.ru

Конструктивные особенности двускатной крыши

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

1. Установить штангу каркаса на переднюю панель каркаса.
2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Перекрытие должно быть усилено в каждой волне

Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы.

Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Последовательность работ

Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

Стропильные конструкции разных типов крыш

Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

Верхняя часть системы, где стыкуются стропила, называется коньком. Укрепляющие перемычки между брусьями называют ригелями. Если вы осуществляете монтаж крыши своими руками двухскатного типа, стропильная ферма будет выглядеть как набор треугольников, скрепленных между собой перемычками.

Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

Преимущества строительства двускатных крыш

Двускатная кровля загородного дома

Двускатные крыши получили широкое распространение благодаря целому ряду преимуществ, таких как:

• Простая конструкция позволяет возводить кровлю, такую как крыша из шифера самостоятельно, не прибегая к помощи квалифицированных специалистов;
• Используемые материалы обладают довольно низкой стоимостью;
• За счет довольно большого угла наклона отведение воды с двускатной крыши происходит достаточно эффективно;
• Отсутствие сложных технологических решений и изломов делают строительство двускатной кровли интересным несложным занятием.

Следует также отметить, что двускатная крыша предлагает большое разнообразие архитектурных и дизайнерских решений, таких как вогнутые или выпуклые поверхности скатов, арки и многие другие оригинальные формы, позволяющие сделать свой дом уникальным и неповторимым на фоне других зданий.

Почему именно односкатная крыша

Односкатные кровельные системы имеют множество преимуществ, к которым относятся:

• предельно простая конструкция. Для составления проекта и непосредственно монтажа односкатной крыши не нужно владеть специальными знаниями и иметь большой опыт выполнения подобных работ;
• устойчивость к неблагоприятным атмосферным воздействиям. Нужно лишь подобрать правильный уклон кровельного ската, и осадки не будут надолго задерживаться на поверхности крыши;
• экономичность. Устройство односкатной кровли не потребует серьезных денежных вложений. На обслуживание и ремонт подобной кровли тоже не потребуется больших затрат.

Таким образом, односкатная крыша во многих случаях является наиболее оптимальным решением. Единственное неудобство может возникнуть, если владелец захочет обустроить жилую мансарду. В этом случае ему придется дополнительно разбираться в устройстве несущих стен с разной высотой, особенностях стропильной системы и прочих сопутствующих моментах. Именно из-за упомянутых нюансов от использования односкатной кровли для покрытия жилых построек чаще всего и отказываются.

Односкатная крыша с мансардой

Типы скатных крыш

Крыши бывают двух видов: плоские и скатные. Поскольку первые возводятся застройщиками крайне редко, более подробно рассмотрим, какие бывают бывают крыши со скатами:

1. Односкатная система — довольно редкий выбор. Она имеет уклон от одной стены до другой. Частные застройщики их часто выстраивают для гаражей, сараев, подсобных помещений. В городском домостроении они используются там, где нежелательно устраивать водоотводящие системы и производить сброс снега.
2. Двускатная крыша дома — самый распространенный вариант. Используется повсеместно.
3. Полувальмовая (четырехскатная) — непременный атрибут дачных домиков.
4. Четырехскатная шатровая крыша представляет собой конструкцию, скаты которой соединены между собой в одной точке и спускаются по разным сторонам здания.
5. Шпилеобразная система оформлена в виде нескольких крутых треугольных скатов, соединяющихся в одной точке. Используются в возведении башен, эркеров, зданий с круглыми стенами.

Как сделать расчет

Устройство двускатной кровли по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Возведение стропильной системы и контробрешетки

Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.

Стропильная система двускатной кровли

Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.

Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.

Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.

Размер стропильных ног, подкосов, обрешетки и пр., определяет расчет кровли двухскатной крыши.

Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.

После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.

Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.

Описание конструкции

По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такой вид кровли называют щипцовой. В целом конструкция представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант пользуется популярностью уже не одно столетие, особенно в частном строительстве.

Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной кровлей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

По своему виду двускатная кровля может быть:

• двускатной ломаной;
• симметричной двускатной;
• несимметричной двускатной.

К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание. В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

Полувальмовая крыша

Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой крыши скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую конструкцию, но имеет скошенные элементы по краям конька.

В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается.

В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличительные черты

Двускатная крыша – это пара скатов (наклонных плоскостей), имеющих общую границу соприкосновения и установленных под соответствующим углом относительно друг друга. Боковые крепежи в конструкции называют фронтонами, а границу соприкосновения – коньком.

Стоит отметить, что угол между плоскостями, равно как их длина и протяженность свесов, бывают самыми разными – в данном случае все зависит от особенностей проекта.

Двускатная крыша. Конструкция

Очень популярна сегодня такого рода крыша с мансардой на чердаке. Это решение позволяет обзавестись дополнительной жилплощадью.

Двускатная крыша с мансардой

Важным этапом строительства является расчет стропильной конструкции, ведь именно она влияет на прочность и надежность всей кровли. Словом, на качестве стройматериалов экономить не стоит: подбирайте только ровные брусья без сучков или трещин. Обычно для стропил используют высокопрочную сосну. При этом не нужно использовать перекрученную древесину, иначе на поверхности кровли после монтажа образуются неровности.

Как сделать двухскатную крышу своими руками

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую конструкцию можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка двухскатной крыши

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу

Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь. Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео Как сделать двухскатную крышу своими руками#187

Финишное покрытие

Шиферная кровля

Несомненно, вы уже выбрали материал, которым будет покрыт ваш дом. Самый простой, недорогой и функциональный материал – конечно, шифер.

Однако он теряет много, по причине своего внешнего вида. Покрытые им крыши смотрятся не так респектабельно и изящно, поэтому, его применяют чаще для кровли бань, пристроек, хозяйственных помещений, или совсем небольших дачных домиков.

Если мы делаем крышу своими руками, используя натуральную черепицу, необходимо учитывать ее большой вес. При массе плюсов и хороших характеристиках, систему стропил под этот материал следует делать особенно тщательно.

Ведь нагрузки, которые система примет на себя, будут немалые. Черепица очень долговечна, смотрится красиво, можно подобрать любой цвет покрытия, кладется быстро и легко. Однако если у вас грамотно не подготовлена под нее крыша, не стоит рисковать своей безопасностью.

Когда установка крыши дома подразумевает металлочерепицу, можно сказать, что вы приняли разумное решение. Листы из оцинкованной стали, покрытые специальным составом, не только легки по весу.

Они просто монтируются, стоят сравнительно недорого, а покрытие не только прекрасно смотрится, но и отвечает всем необходимым требованиям износостойкости и безопасности. Поэтому, сегодня чаще всего можно встретить крыши, покрытые именно этим материалом.

На первый взгляд, кажется, что крыша выложена отдельными черепичками. Однако, это совсем не так, потому что материал только имитирует отдельные элементы.

На самом деле это – листы, с волнообразной поверхностью, которые просто укладывают в определенной последовательности. И, если мы делаем крышу из отдельных листов, в конечном итоге, она приобретет вид полноценного дизайнерского решения.

Будь то листы, или отдельные фрагменты, укладывайте их, подсовывая один под другой. Для каждого материала существует своя технология, поэтому, либо строго придерживайтесь инструкции, либо посоветуйтесь со знающим в этом толк человеком.

Очень часто мы встречаем сделанные крыши домов своими руками, ничуть не отличающиеся от профессиональной работы. Естественно, ведь каждый хозяин делает для себя, надежно, надолго и качественно.

Конечно, на материалах не стоит экономить, но при условии, что у вас умелые руки, вы можете сэкономить на некоторых аксессуарах. Например, на водосточной системе, которую необходимо сделать после покрытия кровли.

Пластиковые трубы, распиленные вдоль пополам, прекрасно подойдут для этой цели. А ваши навыки и сообразительность, которой обладают все наши сограждане, помогут вам завершить строительство с успехом.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст.

Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Основные конструктивные элементы и виды двускатной крыши

Двускатная крыша является одним из наиболее простых видов крыш. Даже новички, вооружившись нужной информацией, вполне могут справиться с её сооружением своими руками. Рассмотрим основные конструктивные элементы такой крыши, их виды и способы монтажа

Несущими конструкциями любой крыши, в том числе и двускатной, являются стропила, которые чаще всего бывают деревянными.

Стропила двускатной крыши могут быть висячими (А) и наслонными (Б) (рис. 1):Рис.1 Онсовные несущие элементы крыши: 1 -стропила; 2 — мауэрлаты; 3 — перекрытие; 4 — затяжка; 5 — накладка; 6 — стойка; 7 — прогон.

Наслонные стропила

Двускатная крыша с наслонными стропилами, обычно, устраиваются в домах, имеющих средние опорные стены. Она экономична и относительно проста в изготовлении. При таком способе сооружении двускатной крыши верхние концы стропильных ног опираются на прогон, уложенный по стойкам, установленным по средине крыши на несущую стену. В некоторых случаях роль стоек может выполнять опорная стенка из кирпича или другого строительного материала. Особенно часто это бывает при сооружении крыши в разных уровнях.

При сооружении такой крыши дома своими руками, для наслонных стропил можно использовать доски или брус сечением 50…100х180…220 мм или круглый лес диаметром 130-180 мм.

Конструкция крыши определяется с учётом уклона кровли, длины перекрываемого пролёта, сечения стропил и обрешётки и вида кровельного материала.

Шаг стропил обычно выбирают 70-120 см и зависит он от их сечения, расстояния между опорами и угла наклонакровли.

Висячие стропила или стропильные фермы

Двускатная крыша с висячими стропилами отличается с тем, что вверху стропильные ноги опираются друг на друга и крепятся между собой без необходимости монтажа стоек и прогона посредине крыши.

Крыши дома с висячими стропилами или стропильными фермами требуют более тщательного изготовления узлов, особенно затяжек. При неправильном их изготовлении сила горизонтального распора может даже опрокинуть стены.

Достоинством крыш с висячими стропилами является их способность перекрывать пролёты более 6 метров без промежуточных опор, что обеспечивает свободную планировку дома и позволяет уменьшить затраты на устройство крыши.При устройстве крыши дома в двух уровнях стропильные фермы с промежуточной опорой позволяют более полно использовать чердачное пространство. При этом затяжка входит в составмеждуэтажного перекрытия.

Фронтон конструктивный элемент или декоративное оформление

Последним штрихом в создании законченного внешнего облика интерьера крыши является торцевая стена – фронтон двухскатной крыши. Это один из элементов строительства, который используется для декоративного оформления лицевого вида, маскировки пространства в «Λ» — образной конструкции скатов, опирающихся «ногами» на карниз. В двускатной крыше два таких треугольных торца.

Главная их функция заключается в том, чтобы быть надежным остовом для стропил. Для этого требуется правильно рассчитать площадь элемента. Если фронтон будет в форме треугольника, у которого «конек» выступает вершиной, то его площадь определяется по формуле с заданными двумя углами наклона. Эти углы влияют на сопротивляемость кровли нагрузкам.

Найдя значение тангенса углов, определив, что будет являться катетами геометрической фигуры, находится высота конька. Затем, используя формулу, находится площадь треугольного фронтона.

Источник: stroimpilim.ru

Строительство крыши своими руками

Многие хозяева предпочитают сэкономить при строительстве частного дома и сделать крышу своими руками. Следует понимать, что это очень ответственная и непростая работа. Разработка проекта конструкции и расчет нагрузок обязательны. Если определенные трудности не пугают, то следует рассмотреть пошагово строительство крыши частного дома своими руками.

Проектирование и расчет

Сначала необходимо определиться с типом крыши, которая бывает одно-, двух- или четырехскатной и сделать набросок от руки, чтобы визуально представлять конструкцию.

Независимо от типа, в основе строения каждой крыши лежит стропильная система. Важно правильно рассчитать нагрузку, которая состоит из нескольких параметров:

1. Вес самой крыши, включая каркас, утеплитель и кровельный материал.
2. С учетом особенностей климата региона проживания просчитывается снеговая и ветровая нагрузки, а также дополнительный коэффициент на случай природных катаклизмов (ураган, ливни).
3. Ориентировочный вес людей, которые впоследствии будут обслуживать крышу, и ее угол наклона.

Рассчитать нагрузку можно самостоятельно с использованием таблиц параметров и поправочных коэффициентов, но если крыша имеет сложную и нестандартную конструкцию, то лучше обратиться за помощью к профессионалам.

Подготовка материалов

Построить крышу своими руками можно из дерева. Металлические элементы также используются, но полностью сделать крышу из металлоконструкций самостоятельно достаточно сложно, поэтому оптимальным вариантом будет возведение деревянной кровли. Лучше всего подойдет хорошо просушенная ель или сосна, поскольку это наиболее прочный материал и менее подвержен гниению. Влажность брусьев и досок не должна превышать 15 %.

Пиломатериал следует отбирать тщательно и проследить, чтобы на нем не было сколов и трещин. Прежде чем возводить крышу, все отобранное дерево следует обработать специальными антисептиками и составами, которые повышают огнеупорность и препятствуют образованию грибка и плесени. Пройтись составом необходимо минимум в два слоя, приступить к работе можно только полного высыхания пиломатериала.

Этапы возведения крыши

Правильно построить крышу своими руками, чтобы она служила долгие годы и не протекала, можно при условии выполнения требований технологии производства и точного соблюдения этапов возведения. К моменту строительства крыши стены должны быть выведены полностью, а на гидроизоляционный слой выложен рубероид.

Устройство мауэрлата

Мауэрлат – это фундамент крыши, который представляет собой деревянный брус сечением 150х150 мм. Брус выполняет функцию распределителя нагрузок и является областью крепления каркаса к основному строению.

Мауэрлат крепится по всему периметру дома. Его можно укладывать на монолитную балку из бетона со специальными шипами для крепления. Способ сцепления зависит от материала стен дома. Если это кирпичная кладка, то при возведении стен вмуровывается толстая веревка-катанка, для дома из деревянного бруса используют отожженную проволоку.

При помощи катанки или проволоки мауэрлат фиксируется. Между собой брусья укладываются методом врубки на 50 сантиметров, при этом места врубки дополнительно скрепляются гвоздями или болтами.

Важно! Креплению мауэрлата следует уделить особое внимание, поскольку от его надежности зависит устойчивость крыши.

Возведение каркаса

Каркас состоит из системы стропил. Для его устройства используются балки сечением 70х150 мм. Нижняя часть стропил крепится к мауэрлату путем вреза и фиксируется длинными гвоздями. Для надежности вбивается 3 гвоздя по особой технологии:

• первый – по диагонали соединяет стропилу с мауэрлатом;
• второй – по диагонали в обратную строну;
• третий забивается сверху перпендикулярно.

Такой способ крепления гарантирует надежность соединения стропил с мауэрлатом.

Нижняя часть стропил может быть со свесом, тогда в горизонтальной их части вырезается специальная выемка, которая прилегает плотно к мауэрлату. В том случае, если свес стропильных ног проектом не предусмотрен, стропила упираются торцевой частью в балку фундамента крыши.

Верхние части стропил притягиваются друг к другу в внахлест и скрепляются при помощи гвоздей и болтов. В том случае, если по центру дома проходит несущая перегородка, то можно на нее закрепить балку и поставить опоры для конькового прогона. Тогда верхняя часть стропил закрепляется на коньковый прогон.

Для придания каркасу жесткости между скрепленными вверху стропилами устанавливается ригель, а место соединения стропил укрепляется специальной пластиной, вырезанной из дерева или из металла.

Обрешетка и кровля

После установки и надежного закрепления стропильной системы следует переходить к зашивке крыши. Первым делом необходимо положить гидроизоляцию, в качестве которой может выступать пропитанный битумными смолами картон (рубероид) или специальная мембрана.

Важно! Не стоит делать перехлест гидроизоляционного материала через конек, поскольку это нарушит воздухообмен всего строения.

Поверх гидроизоляции выполняется контр обрешетка – по горизонтали прибиваются брусья с квадратным сечением 5х5 см, в направлении от одного торца дома к другому. На контр обрешетку монтируется основная, материал которой полностью зависит от выбранного типа кровли. Например, для укладки мягкой рулонной кровли необходимо зашивать сплошными древесными плитами, при этом обязательно необходимо оставить несколько вент каналов. Для шиферного или металлического покрытия подойдет разряженная обрешетка.

На завершающем этапе укладывается кровельное покрытие. Технология укладки зависит от материала:

1. Битумная черепица. Укладка начинается с середины карниза, а в месте конька элементы черепицы укладываются внахлест. Крепление осуществляется за счет клейкой поверхности, а по краям фиксируется дополнительно гвоздями с широкими шляпками.
2. Металлическая черепица. Укладывается начиная снизу вверх от карниза, с лева направо от торца. Важно выложить первый лист, выровняв его по торцу и карнизу и далее крепить гвоздями к обрешетке.

Для защиты карниза устанавливается капельник, который выводит осадки в водосточный желоб.

Утепление крыши выполняется изнутри. В проемы между стропилами укладывается минвата или пенопласт. Зашить утеплитель можно фанерой или плитами ОСБ, предварительно уложив на него паромембрану.

На видео представлены основные этапы строительства крыши своими руками:

Источник: rusolymp.ru

Строим крышу дома своими руками

Планируя строительство собственного дома, застройщики предпочитают многие работы выполнять своими руками. Это позволяет в первую очередь значительно сэкономить. Крыша, построенная своими руками, может быть даже лучше возведенной специалистами. Каждый домовладелец стремится выполнить все работы качественно, не будет экономить на материалах и перед тем, как построить крышу, все просчитает и учтет.

Типы кровли. Скатные кровли (например, мансарды) традиционно имеют каркасную несущую систему, состоящую из стропил, конька, мауэрлата, различных подкосов, обрешетки и др. Материалом для несущих элементов может быть дерево или металлический профиль.

Какие крыши бывают у домов

Прежде чем начинать строительство своими руками, нужно определиться, какая крыша должна быть у дома, провести все подготовительные работы, составить чертеж.

Вначале необходимо рассмотреть, какие виды крыш бывают, каковы их особенности.

Современное строительство использует разные виды крыш и типы их обустройства. Односкатная крыша используется в доме, где одна из стен выше другой. Это самая дешевая конструкция по расходу кровельного покрытия и пиломатериалов. Для частного домостроения такая конструкция используется редко.

Как правило, этот тип крыш устанавливается на хозяйственных постройках, гаражах, иногда на навесах. Чердачное помещение и стропильная система в классическом понимании у такой крыши отсутствуют.

Вальмовая крыша – 4-скатная крыша с треугольными скатами от конька до карниза (вальмами) по торцовым сторонам. Если скат не доходит до карниза, крыша называется полувальмовой.

Двускатная крыша – это два прямоугольника, соединенные верхними сторонами. Они образуют две фронтонные треугольные плоскости. Площадь скатов может быть самой разной, все зависит от размеров здания. Такую конструкцию можно легко построить своими руками. Кроме того, появится чердак, который можно использовать как хозяйственное помещение, или оборудовать дополнительную комнату.

Это нужно учитывать, когда будет составляться чертеж будущей кровли.

Четырехскатная крыша – самый распространенный тип кровли для частного домостроения. Выглядит она как четыре треугольника (не обязательно одинаковых), которые соединяются вершинами в одной точке.

Вальмовая (датская) крыша – это трапециевидные плоскости скатов и треугольники фронтонов, которые, как правило, располагаются вверху. Устройство такого типа кровли используется в том случае, если планируется оборудование мансарды как дополнительного жилого помещения. Строить такую конструкцию достаточно сложно, однако если есть соответствующий чертеж и расчет всего необходимого, то вполне возможно сделать ее даже своими руками.

Щипцовую и многоскатную крышу, по сложности и идентичности монтажа, можно отнести к одному типу. Строить такую конструкцию очень сложно. Стропильная система и устройство кровельного покрытия предполагают большое количество сложных соединений и разных конструктивных дополнений.

Подготовительные мероприятия

Как построить крышу? Нужно выбирать не только ее тип, но и материал, каким она будет покрываться. Это важный этап, потому что от него зависит, какая стропильная система будет использована. Кровельный материал оказывает определенное давление, и надо провести расчет разных нагрузок на стропила. Кроме того, предусмотреть способы крепления всех кровельных элементов.

Расчет поможет определить, потребуется ли дополнительная конструкция, усиливающая стропильную систему.

Современный кровельный пирог представляет собой многослойную конструкцию, которая состоит из кровельного покрытия, утеплителя и подкровельных мембран. Каждый слой имеет свое назначение и неразрывно связан с остальными.

Чтобы расчет был правильный, делается чертеж будущей кровли. Это особенно важно, если крыша дома будет строиться своими руками. Чертеж должен быть понятным, на нем должны быть отражены узлы соединений стропил, элементы, которые должны усилить конструкцию.

Например, самый тяжелый кровельный материал – керамическая черепица. Если планируется использовать его, то нужно провести расчет стропильной системы, а также фундамента и стен с учетом веса черепицы.

Чтобы соорудить стропильную конструкцию, нужно брать древесину хвойных пород. Влажность не должна превышать 20 %, не должно быть сучков и обзола. Все деревянные элементы обязательно нужно обработать антисептиками. Кроме того, необходимо подготовить материал для паро- и гидроизоляции, утеплитель, саморезы, гвозди и шурупы, а также инструмент для кровельных работ. Все это облегчит и ускорит строительство.

Для выполнения работ своими руками понадобится строительный инструмент:

• молоток;
• киянка;
• ножницы;
• рулетка;
• чертилка для нанесения разметки;
• металлический угольник для разметки прямых углов;
• кернер для нанесения отметок;
• циркуль;
• электропила;
• электрорубанок;
• электродрель и сверла к ней;
• пила;
• топор;
• клещи;
• кромкогибы;
• шуруповерт;
• строительный уровень.

Возведение стропильной системы

Виды стропильных систем. Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты.

В процессе, как правильно построить крышу, существует определенная последовательность работ. Строительство своими руками начинается с обустройства стропильной системы. В нее входит мауэрлат, стропильные ноги, коньковый брус, подкосы и обрешетка. Сверху будет укладываться кровельный пирог, в который входит теплоизоляция, гидроизоляция, обрешетка и кровельное покрытие. Обязательно должен быть произведен расчет нагрузок на крышу дома.

Вначале делается армированный железобетонный пояс. Он проходит по верху стен дома. Его назначение – укрепить верх каменной кладки и выровнять горизонтальную отметку стен частного дома. Для деревянного домостроения этот конструктивный элемент в расчет не берется.

В арматурный каркас пояса должны быть вставлены оцинкованные шпильки. Они помогут прикрепить мауэрлат к основанию армированного пояса. Расчет длины шпилек должен учитывать выступ из мауэрлата на 2-3 см. Мауэрлат исполняет роль основания стропильной системы, делается он из бруса с сечением 150х150 мм или 200х200 мм.

Расчет поперечного сечения зависит от нагрузки, которую способна выдержать стропильная система, веса кровельного пирога. От величины нагрузок зависит мощность мауэрлата. Все эти данные должен отражать чертеж стропильной системы. На армированный пояс укладывается гидроизоляция. Эту простую операцию можно сделать своими руками.

В качестве гидроизоляции можно использовать рубероид, уложив его в два слоя. Гайки для шпилек, которыми будет крепиться мауэрлат, лучше брать оцинкованные, это поможет избежать коррозии. Во время укладки нужно использовать строительный уровень, чтобы выдержать горизонтальность.

Чтобы строить своими руками правильно, нужно быть предельно внимательным. Для каждого элемента должен быть произведен расчет и все должно быть занесено в чертеж. Тогда крыша дома будет построена правильно и прослужит долгие годы.

Установка стропил крыши дома

Роль стропил может исполнять доска (сечение 150х50 мм) или брус. Кроме того, не обойтись без разных брусков, досок разного сечения, чтобы устраивать распорки, ригели, подкосы и другие элементы соединения. Наличие всех необходимых элементов должен отражать чертеж, с которым необходимо постоянно сверяться при возведении крыши своими руками.

От того, какой тип крыши выбран, зависит, какие стропила будут установлены: наслонные или висячие. Вальмовая кровля предполагает установку диагональных стропил и нарожников, то есть коротких стропильных ног, назначение которых – поддерживать диагональные стропила с двух сторон. Упираются они на мауэрлат.

Накосные стропила по сравнению с обычными стропилами должны выдерживать полуторную нагрузку. Длина таких стропил больше, чем материал стандартной длины, который используется для рядовых стропил, поэтому их делают спаренными.

При строительстве своими руками обязательно нужны помощники. Самостоятельно владельцу частного дома с такой работой не справиться.

Независимо от того, какая стропильная система используется, опорой для нижнего конца стропила служит мауэрлат. Верхние концы упираются на конек. Иногда возможен упор на противоположное стропило. Так получаются стропильные фермы. Для соединения используется коньковый брус или две доски, расположенные под углом с двух сторон, которые образуют конек.

Для укрепления стропильных ног и придания всей конструкции необходимой жесткости, используются распорки и подкосы, укосины и растяжки. Все выполняется в зависимости от требований, занесенных в чертеж. Ноги стропил должны выступать за стены дома, минимум на 400 мм, чтобы защитить их фундамент от осадков.

Для частного домостроения расстояние между стропилами (шаг) находится в пределах от 0,6 до 1 м. Расчет шага стропильных ног и их количество можно произвести следующим образом:

1. Измерить длину ската крыши и умножить это значение на выбранное расстояние.
2. Прибавить к полученной сумме 1 и округлить до целого числа. Таким образом, получается необходимое количество стропил для одного ската.
3. Длину ската крыши разделить на полученное значение – в результате получается расстояние, которое должно быть между осями стропил или шаг. Ось проходит по центру стропила.

Например: кровельный скат длиной 17 м, величина шага выбрана 0,6 м, получается 17/0,6+1= 29,3=29 стропил нужно для ската.

Затем длина ската делится на полученное значение: 17/29=0,58.

0,58 см – расстояние между осями стропил, которые будут устанавливаться на крыше.

Следует учитывать, что от вида кровельного покрытия и угла уклона меняется и шаг стропил. Чем больше угол уклона, тем шаг стропил может быть большим. Если крыша крутая, то нагрузка в ней распределяется не по всей плоскости крыши. Большая ее часть приходится на несущие стены. Например, если угол уклона 15 градусов, то расстояние между стропилами будет 0,8 м, а если увеличить угол уклона до 75 градусов, то шаг станет большим – 1,3 м.

Еще важно учесть длину стропильной ноги. Чем она длиннее, тем шаг между ними меньше. При большой длине увеличиваются нагрузки на прогиб, которые можно уменьшить при помощи системы подпирающих стоек.

Стропильная система двухскатной кровли представляет собой набор треугольников, поставленных в ряд, которые вверху связывает продольный брус. У вальмовой кровли конек имеет раздвоенный вид на конце, образуя с каждой стороны по два диагональных стропила, которые несут на себе основную нагрузку от кровельного пирога. Это сложная конструкция, и сделать ее своими руками не просто.

Для двухскатной кровли первые треугольники стропил собираются на земле. Затем их поднимают и временно крепят при помощи распорок. Сразу же нужно укрепить коньковым брусом. После можно приступать к монтажу остальных стропил, согласно требованиям, занесенным в чертеж.

Стропила можно крепить не только врезкой и врубкой, но и железными скобами и металлическими уголками, саморезами и гвоздями.

Устройство обрешетки под кровельный материал

Шаг обрешетки под металлочерепицу рекомендуется делать примерно 350 мм.

После полной установки стропильной конструкции проводится набивка контробрешетки к стропилам из брусков сечением 50х50. Между гидроизоляцией и утеплителем должен быть зазор в 50 мм. Этот метод дает возможность кровле «дышать» и не дает скапливаться влаге.

Поверх контробрешетки прокладывается гидроизоляция. Если чердак будет использован как жилое помещение, то следует сразу сделать утепление: уложить в пространство между стропилами минеральную вату или пенопласт. Этот слой будет исполнять роль дополнительного шумопоглотителя. Сверху укладывается пароизоляционная мембрана. Это позволит избежать образования конденсата.

Сверху гидроизоляции, перпендикулярно стропилам, крепится обрешетка. Для этого можно использовать доски, бруски или влагостойкую фанеру. Все зависит от того, какое кровельное покрытие учитывает чертеж будущей крыши. Для мягкой кровли необходима сплошная обрешетка.

Кровельное покрытие для крыши

Составляя чертеж крыши дома, в зависимости от уклона, указывается, какое кровельное покрытие будет использовано. Шиферное покрытие или черепица используется при минимальном уклоне в 22 градуса. Используя мягкую кровлю (рубероид, еврорубероид), нужно учитывать количество слоев: для трех – 5 градусов уклона, для двух слоев – 15 градусов.

Если используется профлист, то уклон должен быть минимум 12 градусов, для металлочерепицы – не меньше 14. Покрытие из ондулина монтируется на поверхность с уклоном 6 градусов, а для мягкой черепицы необходимо 11 градусов. Мембранное покрытие может быть использовано на любой конфигурации крыши и на любом уклоне, минимальный – 3-5 градусов.

Укладка кровельного покрытия ведется снизу вверх и с противоположного ветреной стороне края кровли. От того, какой материал будет выбран, будут зависеть крепежные элементы.

Источник: kryshikrovli.ru
