ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ
ДОМОВ.

СНиП 31-02 предъявляет к одноквартирным домам требования:
по обеспечению хозяйственно-питьевой водой от централизованной сети водоснабжения населенного пункта, от индивидуального или коллективного источника водоснабжения из подземных водоносных горизонтов или из водоема из расчета суточного расхода не менее 60 л на человека; к соответствию качества питьевой воды гигиеническим нормативам, установленным Минздравом России; к доступности оборудования, арматуры, приборов и устройств системы водоснабжения для осмотра, технического обслуживания, ремонта и замены.

4.1 Общие положения по водоснабжению

4.1.1 Водоснабжение одноквартирного дома осуществляется от централизованной или групповой наружной сети водоснабжения, а при ее отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается автономная система водоснабжения.
4.1.2 Система водоснабжения одноквартирного дома включает:

как правильно сделать отвод воды с крыши в участок (3 главных требования)

— присоединенная к централизованной или групповой наружной сети
— ответвление от наружной водопроводной сети, ввод в дом, внутренний водопровод или водоразборную колонку;
— автономная — водозаборное сооружение, водоподъемную установку, водоочистную установку, подводящий трубопровод, ввод в дом, запасную или регулирующую емкость, внутренний водопровод.

Автономная система горячего водоснабжения дополнительно включает водогрейный котел или теплообменник (при закрытой системе теплоснабжения), оборудование для поддержания заданной температуры в точках водоразбора, при необходимости -циркуляционные сети и насосы.
4.1.3 Все системы центрального (группового) водоснабжения на группу одноквартирных домов следует оборудовать устройствами для измерения количества воды. При этом в каждом доме должны устанавливаться счетчики холодной и горячей воды, а на водозаборных или водоочистных сооружениях — счетчики воды или расходомеры.

Счетчики воды следует размещать в удобном для снятия показаний и обслуживания месте, в помещении, в котором поддерживается температура воздуха не ниже 5 °С.

4.1.4 При устройстве ввода в дом, прокладке трубопроводов и навеске приборов должны соблюдаться дополнительные требования, направленные на обеспечение целостности строительных конструкций, недопущение нерациональных потерь тепла, образование недопустимого количества конденсата в толще строительных конструкций в течение отопительного периода; такие требования должны устанавливаться в задании на проектирование с учетом особенностей конкретной конструктивной системы дома.
4.1.5 Система водоснабжения дома должна обеспечивать подачу требуемого СНиП 2.04.01 количества воды в дом. Допускается систему водоснабжения одноквартирного дома на семью из трех-пяти человек рассчитывать исходя из ориентировочного расхода воды 0,5 -1,0 м3/ч.
4.1.6 При проектировании и устройстве системы водоснабжения дома должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.02 и дополнительные требования настоящего Свода правил.

Зоны с особыми условиями использования территории / Ограничения и обременения земельных участков

4.1.7 Монтаж трубопроводов следует выполнять с соблюдением требований СНиП 3.05.01 и СНиП 3.05.04, а также дополнительных требований настоящего Свода правил.
4.1.8 Гидравлический расчет сетей водоснабжения, проектирование и монтаж трубопроводов из полимерных материалов рекомендуется осуществлять в соответствии с СП 40-102.
4.1.9 Для устройства трубопроводов рекомендуется предпочтительно применять изделия из полимерных материалов.

4.2 Водозаборное сооружение для автономной системы водоснабжения

4.2.1 В качестве автономного источника водоснабжения, как правило, следует использовать подземные воды. Предпочтение следует отдавать водоносным горизонтам, защищенным от загрязнения водонепроницаемыми породами.
4.2.2 В качестве водозаборных сооружений рекомендуется применять шахтные колодцы или водозаборные скважины.

4.2.3 Шахтный колодец

4.2.3.1 Шахтный колодец предпочтителен для применения при глубине залегания водоносного горизонта не более 30 м. Он представляет собой вертикальную горную выработку круглого или квадратного сечения диаметром (длиной стороны) не менее 1,0 м. Стенки колодца могут быть выполнены из дерева, камня, бетона или железобетона, полимерных материалов.
Колодец предназначается для размещения в нем водоприемного устройства. При разных вариантах принятой схемы сети водоснабжения на специальной площадке внутри колодца или в подземной камере, примыкающей к стволу колодца, могут быть размещены также стационарный насос и гидропневмобак.
4.2.3.2 Оголовок и ствол шахтного колодца должны быть защищены от загрязнений поверхностными и грунтовыми водами. Верх оголовка должен быть выше уровня земли не менее чем на 0,8 м и перекрыт крышкой. Вокруг колодца должны устраиваться отмостка шириной 1 — 2 м с уклоном от колодца и водонепроницаемый глиняный замок шириной 0,5 м на глубину 1,5 -2 м.
4.2.3.3 Дно колодца при приеме через него воды должно быть снабжено гравийным фильтром или на него должна быть уложена плита из пористого бетона. При приеме воды через стенки в них должны быть устроены окна, заполненные гравийным фильтром или пористым бетоном.
4.2.3.4 При толщине водоносного пласта до 3 м следует предусматривать шахтные колодцы совершенного типа — с вскрытием всей толщины пласта; при большей толщине пласта допускаются несовершенные колодцы — с вскрытием пласта на глубину не менее 2 м.
4.2.3.5 Воду из шахтного колодца рекомендуется подавать в сеть водоснабжения с помощью погружных электронасосов. При динамическом уровне воды менее б м можно применять поверхностные насосные установки.

4.2.4 Водозаборная скважина

4.2.4.1 Водозаборные скважины, используемые преимущественно в случаях, когда глубина залегания водоносного пласта превышает 20 м, устраиваются таким образом, чтобы в них могли быть размещены водозаборный фильтр и погружной насос.
4.2.4.2 Оголовок водозаборной скважины рекомендуется располагать в колодце, дно которого следует предусматривать ниже уровня промерзания грунта. Конструкция оголовка скважины должна исключать возможность проникновения поверхностных вод и загрязнений в скважину. Верхняя часть оголовка должна выступать над полом камеры колодца не менее чем на 0,5 м.
4.2.4.3 При опасности проникновения в колодец поверхностных вод следует предусматривать их дренаж.
4.2.4.4 Для самоизливающихся скважин необходимо предусмотреть возможность организации отвода воды за пределы участка с недопущением размыва поверхности земли.

4.3 Водоочистные установки

4.3.1 Качество хозяйственно-питьевой воды, подаваемой в дом, должно соответствовать требованиям СНиП 2.04.02. В тех случаях, когда вода источника не удовлетворяет этим требованиям, необходима ее очистка и (или) обеззараживание.
4.3.2 Обеззараживание воды, как правило, следует осуществлять в водоочистных установках в том числе безреагентным способом (с помощью бактерицидного облучения). Для обеззараживания воды допускается использование гипохлорита натрия, хлорной извести и других реагентов, разрешенных Госсанэпиднадзором РФ для применения в практике хозяйственно-питьевого водоснабжения.
При использовании хлорной извести или других сухих хлорсодержащих реагентов могут применяться хлор-патроны (капсулы из пористой керамики), заполненные реагентом и опускаемые в водоприемную емкость (колодец, бак).
4.3.3 Очистка воды в индивидуальных системах водоснабжения чаще всего применяется для удаления железа, солей, жесткости, в отдельных случаях — для удаления фтора, марганца и других элементов, а также для снижения общей минерализации.
4.3.4 Для обеззараживания и (или) очистки воды следует применять установки заводского производства, размещаемые на вводе воды в дом в отдельном помещении на первом этаже или в подвале. При этом должны быть выполнены требования, установленные изготовителем оборудования, к размещению установки, высоте помещения. Минимальное расстояние от установки до ограждающих конструкций должно быть не менее 0,7 м.
4.3.5 При централизованных и индивидуальных системах водоснабжения, очистные сооружения или установки которых не обеспечивают требуемое качество очистки, необходимо предусматривать в доме индивидуальные установки доочистки воды, устанавливаемые, как правило, непосредственно перед водоразборным устройством (например, у мойки).

4.4 Внутренние сети водоснабжения

4.4.1 Для внутренних систем холодного и горячего водоснабжения следует преимущественно применять трубы и фасонные части из полимерных материалов. Допускается применение медных труб, а также стальных с защитным покрытием от коррозии.
4.4.2 Трубопроводы (кроме подводок к санитарно-техническим приборам) из полимерных материалов рекомендуется прокладывать в плинтусах, штробах, шахтах или каналах, чтобы предотвратить возможность их механических повреждений в процессе эксплуатации.
4.4.3 При размещении трубопроводов рекомендуется предусматривать возможность осуществлять их замену без разборки несущих конструкций дома.
4.4.4 Установку запорной арматуры на внутренних водопроводных сетях следует предусматривать:
— на каждом вводе хозяйственно-питьевой воды;
— у подающих и циркуляционных насосов горячего водоснабжения;
— перед приборами, водоразборной арматурой, водогрейными аппаратами и другими агрегатами;

4.4.5 В случаях, когда давление наружной сети превышает заданную предельную величину давления во внутренней сети, на вводе в дом следует предусматривать установку регулятора давления.

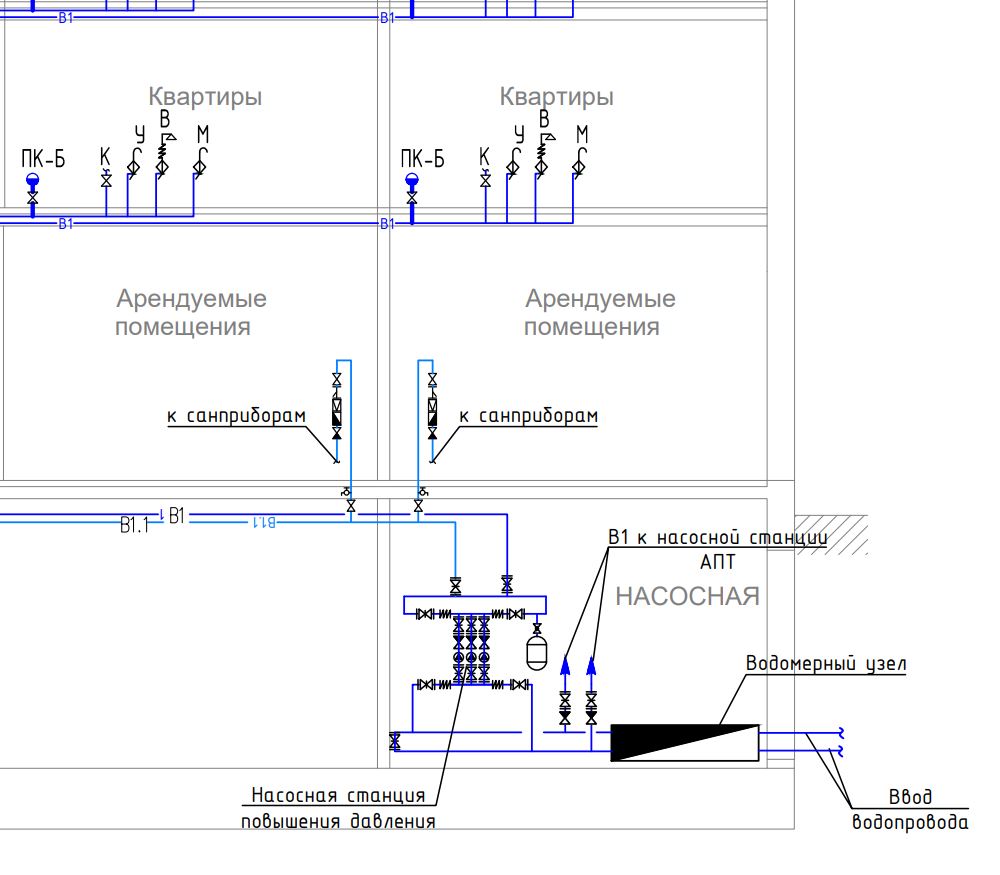

4.4.6 При недостаточном давлении сети центрального водоснабжения или наличии индивидуального источника с динамическим уровнем стояния воды на глубине, при которой сопротивление тракта всасывания (с учетом высоты подъема) не превышает высоту всасывания насоса, рекомендуется предусматривать установку насоса с мембранным расширительным баком (например, гидропневмобак), размещаемого в шахтном колодце, в подземной камере у водозаборной скважины или в доме.
4.4.7 Для предотвращения остывания воды в трубах при отсутствии водопотребления в системах горячего водоснабжения следует предусматривать тепловую изоляцию труб и циркуляционные насосы.

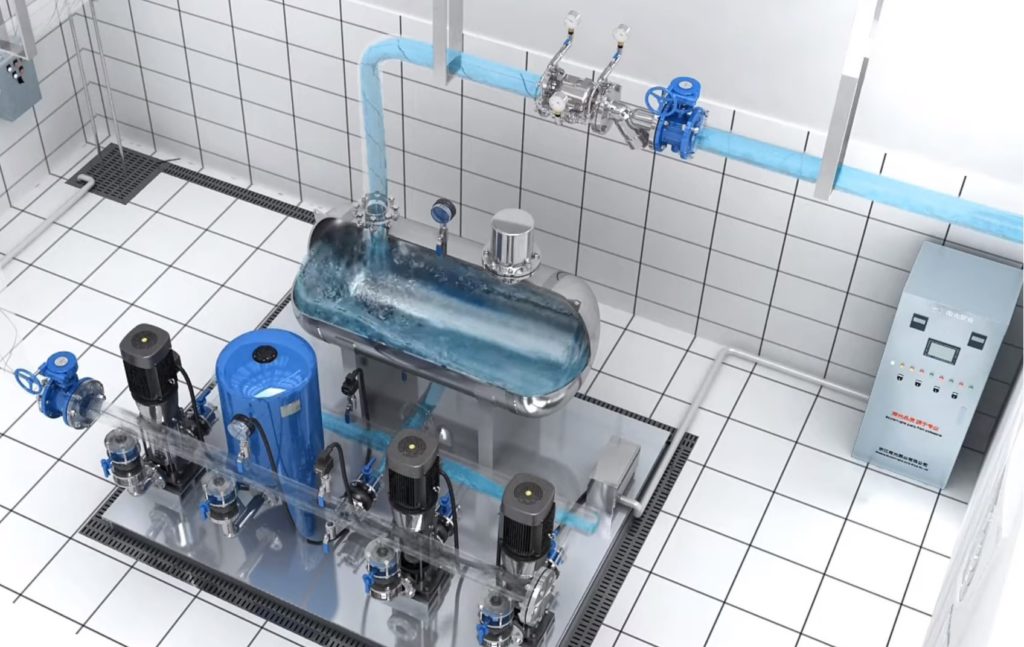

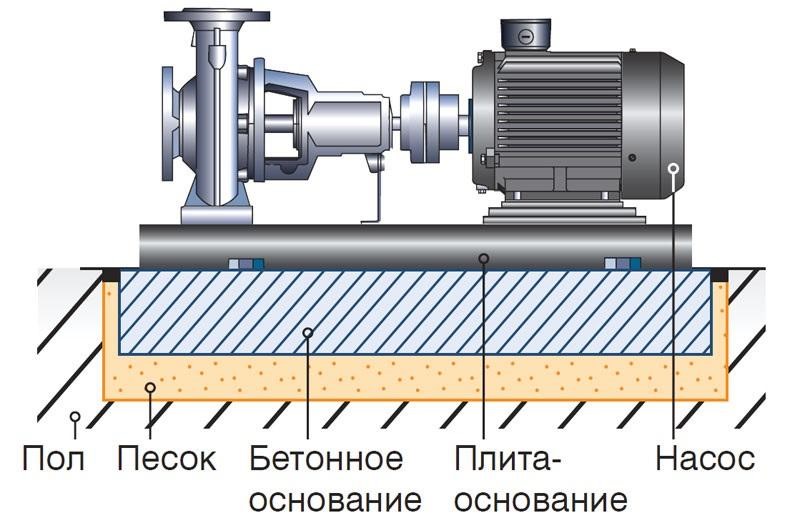

4.4.8 Насосные установки следует, как правило, располагать в помещениях, где установлены теплогенераторы. При этом должны быть приняты меры, чтобы уровень звукового давления в расчетных точках жилых помещений дома при работающем насосе не превышал 34 дБА.

Источник: www.parthenon-house.ru

Водопровод в СНТ: требования, общие сведения и классификация

Водопроводы в СНТ обзор базовых вопросов

Садовые товарищества это популярное хобби, которое досталось нам от бабушек и дедушек. Нередко садовые товарищества организованы настолько хорошо, что в них имеется и центральный водопровод. В других СНТ водопровод планируют сделать в настоящее время. В рамках этой публикации разберёмся с рядом вопросов, которые встают перед представителями садоводств в связи с организацией водопроводов.

Рекомендуем почитать:

• По теме водопровод в СНТ
• Про бурение скважин на воду с большим дебетом
• По теме зона санитарной охраны скважины на воду

Зачем нужен водопровод в СНТ?

Зачем нужен водопровод в садовом товариществе

С одной стороны ответ на вопрос кажется очевидным. А зачем еще может быть нужен водопровод:

На самом деле все не так просто.

В идеальном случае водопроводные сети в СНТ действительно удовлетворяют все перечисленные потребности и кроме этого еще могут быть использованы для организации пожаротушения. Но на практике качество подземных вод оставляет желать лучшего во многих местах. По этой причине назначение водопровода сужается до использования воды для полива. Однако для тех, кто занимается своей дачей ради урожая это уже немало.

Полезные ссылки:

Классификация водопровода по назначению

Какие по назначению водопроводы делают в СНТ

Обычно на территории садовых товариществ прокладывают следующие типы водопроводных сетей:

• Для хозяйственно-бытового водоснабжения;
• Для поливочного водоснабжения;
• Для пожарного водоснабжения.

В ряде случаев одна сеть может объединять в себе все перечисленные функции.

Из каких источников можно организовать водопровод в СНТ

Источники воды для СНТ

Подачу воды в садовых товариществах можно организовать из поверхностных или подземных источников воды. К поверхностным источникам относят:

Подземные воды для нужд садоводств можно добывать с известняков (реже с песков).

Классификация водопроводов по типу источников

Классификация водопроводов по источникам воды

Водопроводы в садоводствах разделяют на два крупных сегмента:

• С подачей воды из поверхностных источников;
• С подачей воды из недр.

При этом каждый тип источника воды требует исполнения ряда законов при заборе воды. Добыча воды из недр предполагает получение лицензии. Забор воды из поверхностных источников требует заключения договора. В обоих случаях приходится разрабатывать ряд сопутствующих документов.

Классификация водопроводов СНТ по степени централизации

Виды водопроводов СНТ по степени централизации

В самом общем случае можно выделить три варианта сетей водоснабжения садоводств по степени централизации:

• сети подключенные к городским (сельским) сетям водоснабжения;
• центральные сети самого садоводства;
• групповые сети водоснабжения в СНТ.

С первыми двумя типами все прозрачно, а вот третий требует пояснений. В настоящее время нередко дачники организуют небольшие внутренние сети водоснабжения на несколько владельцев. При этом нередко добыча / забор воды ведутся без документов, что чревато штрафными санкциями для СНТ.

Классификация водопроводов СНТ по сезонности использования

Виды водопроводных сетей СНТ по сезонности работы

Садоводства в нашей стране в основном используют в теплое время года в связи с этим большинство водопроводных сетей в СНТ рассчитаны на эксплуатацию весной, летом и осенью, а при наступлении морозов эксплуатация прекращается. В редких садовых товариществах имеются водопроводы, предназначенные для круглогодичной эксплуатации. Ведь это очень дорогое удовольствие.

Водопровод в СНТ требования

Краткий обзор нормативной документации связанной с водопроводными сетями в СНТ

Водопроводные сети в СНТ мало чем отличаются от обычных водопроводных сетей. По этой причине при разработке систем снабжения водой в садоводствах логично опираться на общепринятые стандарты и нормы. Вот лишь часть документов, которые регламентируют вопросы разработки и строительства систем водоснабжения:

Источник: well33ru.livejournal.com

Нормы и требования к резервуарам для хранения питьевого запаса воды

Система водоснабжения населения питьевой водой — это сложный процесс, требующий внимательного подхода, так как он непосредственно влияет на жизнь и здоровье людей.

В системах водоснабжения одним из ключевых сооружений являются резервуары. Именно они гарантируют хранение запасов воды и обеспечение ее подачи потребителю в необходимом количестве в любое время суток.

Поэтому к ним предъявляются особые требования и нормы. Для этого на государственном уровне разработаны специальные документы, которые регламентируют весь этот процесс: от проектирования до правил обслуживания и хранения питьевой воды в емкостных сооружениях системы водоснабжения. Об этом и пойдет речь в данной статье.

СОДЕРЖАНИЕ:

1. Область применения резервуаров для питьевой воды

Резервуары для хранения питьевой воды (питьевые резервуары) – довольно востребованный вид емкостного оборудования. Их используют на предприятиях различного профиля, на объектах строительства, в муниципальных поселениях.

Вода питьевого качества особо остро востребована для хозяйственно-питьевых (бытовых) нужд населения, для обеспечения благоустройства населенных пунктов, на предприятиях пищевой промышленности.
Необходимый объем питьевой воды рассчитывается исходя из фактического ее расхода.

1.1 Водопотребление на хозяйственно-бытовые нужды населения

Для определения общего расхода питьевой воды для нужд населения необходимо, прежде всего, знать расход воды на хозяйственно-питьевые нужды, приходящийся на одного жителя, т. е. удельный расход. Он слагается из расходов на самые различные нужды и зависит от характера санитарно-технического оборудования зданий, благоустройства города, климатических условий и т. п.:

• чем выше степень благоустройства жилых районов, тем больше будет потребление воды;
• в жарком климате водопотребление будет больше, чем в умеренном или холодном.

Таким образом, опыт эксплуатации водопроводов в населенных пунктах определяет фактический расход воды одним жителем при разной степени благоустройства жилых районов и в разных климатических поясах. Анализ и обработка этих фактических материалов позволяют выработать нормы водопотребления, т.е. расход воды на одного жителя. Нормы водопотребления принимаются за основу требуемого расчетного количеств воды при проектировании новых водопроводов (или реконструкции существующих).

Рост благосостояния населения и совершенствование санитарно-технического оборудования зданий влекут за собой изменение количества расходуемой воды. Поэтому нормы водопотребления периодически пересматриваются.

Нормы водопотребления регулируются СП 31.13330 (СНиП 2.04.02-84) Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84* (с Изменениями N 1, 2, 3, 4)

Нормы водопотребления не являются постоянными величинами. Напротив, имеется тенденция к их росту:

• из-за улучшения степени благоустройства жилищ ( покупка населением автоматических стиральных и посудомоечных машин, оборудование квартир электрическими водонагревателями, установка санитарно- технических приборов, которые требуют больших расходов воды).
• вследствие физического и морального износа санитарно- технических приборов, что приводит к протеканию кранов и смывных бачков.
• из-за повышения напора в водопроводных сетях. Причина: зарастание труб продуктами коррозии и для пропуска требуемых расходов необходимо устанавливать насосы с большим напором. При этом следует учитывать, что повышение напора на 10 м водного столба увеличивает расход воды через водоразборные приборы на 6,5% и в отдельных потребителей расход воды может увеличиваться в 1,5-2 раза, по сравнению с нормативным.
• из-за целого ряда причин местного характера. К ним относятся развитие частного предпринимательства, рост количества скота или птицы в частном жилом секторе без подачи сведений в абонентский отдел водоканала и т.д.

1.2. Водопотребление в промышленности

Здесь нормативы водопотребления зависят от количества воды, расходуемой на единицу продукции, технологическую операцию, обслуживание оборудования. Эти показатели определяется технологами при разработке технологии производства, на основе которых разрабатываются научно-обоснованные нормы промышленного водопотребления. Ориентировочные нормы водопотребления на промышленные нужды могут приниматься по справочнику «Укрупненные нормы расхода воды и отвода сточных вод на единицу продукции для различных отраслей промышленности».

На промышленных предприятиях рассчитываются также нормы водопотребления на бытовые нужды рабочих и душ.

Нормы водопотребления на хозяйственно-бытовые нужды рабочих промышленных предприятий принимаются:

• для цехов с тепловыделением 80 кДж/час и более на 1 м3 производственного помещения (“горячие цеха”) – 45 л/чел./смену;
• для остальных цехов — 25 л/чел/смену. Норма водопотребления на одну душевую сетку принимается равным 500 л/час. Продолжительность работы душа составляет 45 минут в последующий час после окончания смены, следовательно, расход воды составит 375 литров на одну душевую сетку

Высокая ежедневная потребность в питьевой воде обуславливает необходимость создания системы водоснабжения как населенного пункта, так и промышленного предприятия.

1.3. Система питьевого водоснабжения и резервуары для хранения воды

Система водоснабжения представляет собой комплекс сооружений для обеспечения определенной (данной) группы потребителей (данного объекта) водой в требуемых количествах и требуемого качества. Она должна обладать определенной степенью надежности, т е обеспечивать снабжение потребителей водой без недопустимого снижения установленных показателей своей работы в отношении количества или качества подаваемой воды (перерывы или снижение подачи воды или ухудшение ее качества в недопустимых пределах).

Система водоснабжения населенного места или промышленного предприятия обеспечивает получение воды из природных источников, ее очистку, если это вызывается требованиями потребителей, и подачу к местам потребления

Для выполнения этих задач служат следующие сооружения, входящие обычно в состав системы водоснабжения:

• водоприемные сооружения, при помощи которых осуществляется прием воды из природных источников,
• водоподъемные сооружения, т е насосные станции, подающие воду к местам ее очистки, хранения или потребления,
• сооружения для очистки воды,
• водоводы и водопроводные сети, служащие для транспортирования и подачи воды к местам ее потребления,
• башни и резервуары, играющие роль регулирующих и запасных емкостей в системе водоснабжения.

Системы водоснабжения могут классифицироваться по ряду основных признаков:

• По назначению различают системы водоснабжения (водопроводы) населенных мест (городов, поселков); системы производственного водоснабжения (производственные водопроводы), системы сельскохозяйственного водоснабжения.
• По характеру используемых природных источников различают водопроводы, получающие воду из поверхностных источников (речные, озерные и т.д.); водопроводы, основанные на подземных водах (артезианские, родниковые и т.п.); водопроводы смешанного питания — при использовании источников различных видов.
• По способу подачи воды различают водопроводы самотечные (гравитационные); водопроводы с механической подачей воды (с помощью насосов), а также зонные водопроводы, где вода подается в отдельные районы отдельными насосными станциями.
• По способу (кратности) использования воды: системы прямоточного водоснабжения (с однократным использованием воды); системы оборотного водоснабжения; системы с повторным использованием воды.

Емкости, используемые в системах водоснабжения, могут быть классифицированы следующим образом.

По функциональному признаку (по их назначению):

• регулирующие — позволяют обеспечить более или менее равномерную работу насосных станций, так как отпадает необходимость в подаче ими пиковых расходов воды, а также уменьшить диаметр, а следовательно, и стоимость водопроводов и транзитных магистралей водопроводной сети.;
• запасные — способствуют повышению надежности систем водоснабжения, т. е. обеспечивают выполнение одного из основных требований, предъявляемых к этим системам.
• запасно-регулирующие (т. е. объединяющие в одном сооружении функции аккумулирования и хранения воды).

• напорные, которые обеспечивают напор, необходимый для непосредственной подачи воды в водопроводную сеть;
• безнапорные, из которых воду нужно забирать насосами.

Напорные емкости в зависимости от конструкции подразделяют на следующие основные типы:

а) водонапорные башни (напор обеспечивается установкой резервуара на поддерживающей конструкции требуемой высоты);

б) напорные резервуары (напор обеспечивается установкой резервуара на естественных возвышенностях с требуемыми отметками);

в) водонапорные колонны (занимают промежуточное положение между наземными резервуарами и башнями);

г) пневматические водонапорные установки (напор обеспечивается давлением сжатого воздуха на поверхность воды в герметически закрытых резервуарах).

Резервуары, использующиеся в системах водоснабжения, являются одними из их основных сооружений, гарантирующими хранение запасов воды и обеспечение ее подачи потребителю в необходимом количестве в любое время суток.

Резервуар чистой воды разграничивает две группы элементов системы водоснабжения, режим работы одной из них определяется режимом работы насосной станции первого подъема, а режим работы другой— режимом работы насосной станции второго подъема. Поступление воды в резервуар с очистных сооружений соответствует режиму работы насосов первого подъема, а забор воды из него производится в соответствии с режимом работы насосов второго подъема.

Крупные резервуары из монолитного железобетона сооружают объемом от 50 до 2000 м3 и диаметром 4,7-25,4 м при высоте 3,5-4,5 м. Резервуары из сборного железобетона имеют объем: круглые — от 50 до 3000 м3, прямоугольные — от 50 до 20 000 м3. Применяются железобетонные резервуары цилиндрической формы с купольным перекрытием объемом до 600 м3. В условиях умеренного климата они заглубляются на половину высоты цилиндрической части и обсыпаются землей слоем толщиной около 1 м в целях теплоизоляции верхней части и перекрытия. Резервуары объемом более 600 м3 устраивают с плоским перекрытием.

Резервуары для питьевой воды могут служить одновременно и источником чистой питьевой воды для персонала и населения, и в качестве дополнительного запаса воды в случаях аварий и других происшествий. Особенно актуальным является наличие резервуара для хранения питьевой воды, когда нет возможности подвести водные коммуникации к объекту.

2. Виды резервуаров для питьевой воды

В России в системе водоснабжения чаще всего используются резервуары для хранения питьевой воды из железобетона, реже — из металлических сплавов (в том числе с покрытиями). Они устанавливаются подземно и наземно, горизонтально или вертикально; бывают цилиндрическими или прямоугольными. Различаются объемами и количеством стенок, наличием термоизоляции и дополнительного оборудования в комплекте.

2.1. Железобетонные резервуары для хранения питьевой воды

В системах водоснабжения наиболее широко распространены железобетонные круглые сборные или монолитные резервуары.
Круглые железобетонные резервуары, по сравнению с прямоугольными, более экономичные, трещиностойкие, менее подвержены температурным и сейсмическим воздействиям и неравномерным осадкам.

Круглые монолитные железобетонные резервуары сооружают объёмом 50 — 2000 м3, диаметром 4,7-25,4м и высотой 3,5-4,5м.
Круглые сборные железобетонные резервуары сооружают объёмом 50-3000 м3, прямоугольные — 50-20000 м3.
Для небольших систем водоснабжения широкое распространение получили железобетонные резервуары цилиндрической формы с купольными перекрытиями объёмом до 600 м3. В условиях умеренного климата резервуары этого типа заглубляют в грунт до половины высоты и обсыпают грунтом слоем около 1м в целях теплоизоляции верхней части и перекрытия. Дно резервуара устраивают с уклоном 0,01 к приямку.
Для резервуаров объёмом более 600 м3 предусматривают плоское перекрытие с уклоном 0,01 для атмосферных вод.

В строительстве резервуаров широко применяется сборный предварительно напряженный железобетон. Предварительное напряжение бетона создает в нем сжимающие усилия, что обеспечивает герметичность резервуаров при значительных эксплуатационных нагрузках на сооружения. В качестве готовых сборных деталей используются колонны, балки, плиты, а также панели различных конструкций, составляющие стенки резервуаров.
Такие резервуары имеют те же объёмы, что и типовые резервуары из монолитного железобетона, — от 50 до 20000 м3.

Внутренняя поверхность железобетонных резервуаров, используемых для хранения питьевой воды, должна быть оштукатурена и зажелезнена или покрыта полимерными пастами. Железнение бетона способно предотвратить преждевременное разрушение конструкции резервуара путем повышения его качеств. Процесс железнения продлевает срок службы бетона и предотвращает разрушение.

В резервуарах хозяйственно-питьевого назначения должны быть обеспечены циркуляция воды и обмен всей воды в течение не менее 5 суток. Они должны быть оборудованы вентиляционными трубами с задвижками, снабженными сетками или специальными фильтрами.

Достоинства железобетонных резервуаров:

• рекомендации по их применению и эксплуатации даны в нормативной базе по применению железобетона в сооружениях для систем водоснабжения. Понятное, весьма распространенное и традиционное решение по хранению воды.
• низкая стоимость входа.

Недостатки железобетонных емкостей для воды:

• Во-первых, все резервуары из железобетона обладают общим конструктивным недостатком – вокруг них делается обваловка, наличие которой не дает нормально осматривать резервуары, оценивать состояние их стенок и соединений составляющих их панелей. При обнаружении дефектов обваловка затрудняет проведение ремонтных работ и увеличивает их стоимость. Данные, основанные на опыте эксплуатации резервуаров из железобетона, свидетельствуют, что это дефекты, через которые идет утечка хранимой жидкости.
• Во-вторых, если плановые освидетельствования и осмотры железобетонных резервуаров будут проводиться несвоевременно и некачественно, увеличится риск расширения имеющихся и образования новых недостатков, особенно в местах, недоступных для простого визуального осмотра. Невнимательность или недостаточная компетенция специалистов, проводящих обследование и осмотр, приводит к игнорированию таких участков. Со временем повреждения увеличиваются в размерах, утечка хранимой жидкости возрастает, негативно влияя на окружающую экологию и технологические процессы.
• В-третьих, в процессе эксплуатации на выполненные из железобетона конструкции резервуаров оказывает влияние чистая вода, а во время их чистки – химические вещества (гипохлорит натрия, хлор и др.). Части конструкции, находящиеся над уровнем воды, разрушаются под влиянием содержащегося в воздухе углекислого газа.

Кроме того, питьевая вода, хоть и не является агрессивной средой, тем не менее оказывает определенное воздействие на железобетонные конструкции:

• взаимодействие углекислоты, растворенной в воде, с гидроксидом кальция, входящим в состав цемента, приводит к образованию бикарбоната кальция, растворимого в воде;
• из состава цемента вода выщелачивает гидроскид кальция, что приводит к уменьшению плотности бетона в поверхностных слоях;
• бетон карбонизируется содержащимся в воздухе углекислым газом с образованием карбоната кальция. Он при благоприятных условиях может скапливаться в порах и трещинах бетона, разрывая его изнутри. Согласно информации, полученной в процессе исследований, карбонизация бетона в отстойниках отличается большой глубиной. В течение 20-30 лет этот процесс доходит не просто до арматуры, а охватывает всю массу бетона по всей толщине.
• хлор взаимодействует с гидроалюминатами кальция, гидросиликатами, гидроксидом и остальными щелочными составляющими цемента. В результате в поверхностном слое бетона цементный камень растворяется. Если процент хлоридов превышает 0,5% от массы цемента, начинается коррозия арматуры

Вывод: при изначально более низкой цене железобетонных резервуаров их дальнейшая эксплуатация сопровождается большими расходами на осмотр, обслуживание, устранение протечек, ремонт.

Нередко эти расходы не просто сопоставимы с ценой резервуара, а даже превосходят ее во много раз.

2.2 Стальные вертикальные резервуары (РВС)

Используются для хранения больших объемов воды, они изготавливаются из стали методом полистовой сборки и методом рулонирования;
Конструктивно РВС (вертикальные стальные резервуары) для воды представляют собой вертикальные цилиндрические емкости с плоским днищем и стационарной крышей. Для обеспечения доступа на крышу резервуар оборудуется лестницей и площадкой обслуживания с ограждением. Как правило, они комплектуются различным технологическим оборудованием для наполнения емкости, забора воды, определения уровня налива, температуры рабочей среды, а также люком-лазом, монтажными патрубками и др.
В каждом случае, работая над проектом емкостного оборудования для хранения воды, производитель обязан ориентироваться на действующие госстандарты и санитарные требования. В случае с резервуарами для чистой воды они определяют:

Чаще всего в качестве РВС в системе водоснабжения используются сварные стальные резервуары.
Металлические резервуары для питьевой воды изготавливаются из высококачественной нержавеющей стали методом полистовой сварки. В готовом виде они оборудованы специальными люками для очистки и дезинфекции.
Металлические резервуары имеют широкое применение как в небольших предприятиях, так и на масштабных производствах.

Основные преимущества сварных стальных резервуаров:

• Долговечность – конструкция может эксплуатироваться в течение 30-40 лет;
• Легкость ремонта – металл поддается деформации и сварке;
• Возможность модернизации – металлическую емкость можно дополнять различным оборудованием;
• Относительная простота обслуживания и ухода.

Основные недостатки сварных стальных резервуаров:

• Высокая стоимость установки и необходимость использования сварной и высотной техники.
• Металлический резервуар требует подготовки места для установки – строительства фундамента или специальной платформы. Также необходимы благоприятные погодные условия для проведения сварочных работ (отсутствие ветра, сильных морозов, дождей и снегопадов).
• Длительное время возведения: подготовка ямы для фундамента, схватка бетона, транспортировка сырья и его монтаж, сварочные работы, которые необходимо аттестовать, — все это может занять несколько месяцев.
• Сварным резервуарам требуется регулярный осмотр и очистка внутренних поверхностей от ржавчины.

Вывод: по сравнению с железобетонными конструкциями, стальные сварные резервуары обладают рядом технологических преимуществ. Однако они также сложны в монтаже, являются морально устаревшими инженерными решениями водосбережения и затратны в обслуживании.

2.4 Сборные стальные резервуары FLAMAX — новые водосберегающие технологии

Резервуары FLAMAX — это высокотехнологичные емкостные решения нового поколения. По разным параметрам они лишены недостатков пластиковых и мягких резервуаров, и значительно превосходят сварные металлические модели. Быстрая винтовая сборка не требует большого свободного пространства, тяжелой спецтехники, сварки (а значит и энергорасхода) или высотных работ.

Резервуары FLAMAX устанавливаются наземно и с минимальным ущербом для благоустроенной территории. Возможен всесезонный монтаж, а конструкция адаптируется для любого климата.

К резервуарам для хранения питьевого запаса воды предъявляются повышенные требования. Технологически сложнее защитить такую емкость от атмосферных вод при наземном размещении и грунтовых при подземном. В резервуарах FLAMAX проблема устранена кардинально. Решающим фактором абсолютной герметичности выступает цельная ПВХ-мембрана штучного заводского изготовления, которая полностью исключает контакт жидкости с внешним корпусом.

Таким образом, защита воды не зависит от состояния швов между металлическими листами. Отдельная герметизация выполняется только для люков и вмонтированного оборудования. Инертный материал мембраны не влияет на состав воды. ПВХ легко очищается, долго служит (до 50 лет при правильном уходе), не трескается из-за смещений. Мембрану несложно заменить целиком и можно установить при реставрации готового резервуара, что экономически выгодно и рационально.

Преимущества резервуаров FLAMAX для хранения питьевой воды

Важным критерием для определения качества резервуара считается низкая скорость образования биологического налета на внутренних поверхностях. В случае появления отложений потребуется чистка резервуара питьевой воды и внеплановая дезинфекция емкости. А это принципиально с точки зрения удобства и стоимости эксплуатации.
Для борьбы с размножением микроорганизмов (которые и образуют налет) используется несколько приемов:

• Циркуляция, хранение чистой воды без застоев. Обеспечивается во всех моделях, включая мягкие, за счет противоположного размещения точек заполнения и водоразбора.
• Выбор материала: гладкая современного полимерного материала мембраны обеспечивает поверхность без раковин, трещин и пор не позволяет микроорганизмам закрепляться и образовывать колонии.

Конструктивные преимущества сборных стальных резервуаров FLAMAX:

• Термоизоляция для предотвращения нагрева и замерзания воды в емкостях. В сборных стальных резервуарах FLAMAX изолируются все поверхности — стены, дно и крыша. Такая непрерывность становится залогом эффективности. Винтовая сборка стальных корпусов емкости обеспечивает простую логистику до места строительства, быстрый монтаж бригадой из 6 человек в течении одной-двух недель без использования сварочного и высотного оборудования.

2.5 Пример успешного внедрения инновационных технологий в системе обеспечения питьевой водой целого города

В настоящее время технологии FLAMAX являются весьма успешной альтернативой традиционным методам хранения больших запасов воды питьевого назначения. В данном случае речь идет о водоснабжении населения целого города с общей численностью населения 20,5 тысяч человек.

При этом инновационные сборные стальные резервуары FLAMAX позволяют сохранять изначальное качество питьевой воды сроком 50 лет без дополнительных ремонтных работ.

Примером успешной замены устаревших способов хранения воды на инновационные технологии является город Арск. Имеющиеся в городе подземные железобетонные емкости для питьевой воды перестали справляться с потребительской нагрузкой из-за роста населения и повышения уровня благоустройства города.

В конце 2017 года в рамках реализации «Программы комплексного развития систем коммунальной инфраструктуры города Арска на 2015 – 2025 год» было начато строительство новых резервуаров для хранения воды. Сейчас оба резервуара FLAMAX введены в эксплуатацию и полностью покрывают потребности города Арска в чистой питьевой воде.

В результате за время эксплуатации сборных резервуаров FLAMAX удалось снизить потребление электроэнергии и стабилизировать давление в водопроводе за счёт автоматического управления насосами. А установленные внутри емкостей датчики позволили избежать потери чистой воды.

Уникальная мембрана, используемая в новых емкостях, не дает соприкасаться воде со стенками металлического корпуса. И это существенно снизит стоимость обслуживания резервуаров, а также уменьшит нагрузку на местный бюджет в перспективе.

Реализацией проекта по установке резервуаров в городе Арске занималась компания FLAMAX. Данная компания активно занимается продвижением технологии сборных стальных резервуаров на территории РФ. На счету у компании уже более 100 реализованных проектов с новым подходом к хранению чистой воды по всей стране.

Примеры подобных успешно реализованных проектов с применением инновационных водосберегающих технологий позволят привить руководителям муниципальных районов, крупных городов, областных и федеральных центров новую культуру хранения питьевой воды по всей России.

3. Требования и нормы к резервуарам для хранения питьевой воды

Общие требования к резервуарам питьевой воды естественным образом вытекают из необходимости поддерживать качество этой воды в процессе хранения. На основании этого формируются основные нормы и требования, которые предъявляются к емкостям данного типа. На практике важно, чтобы:

• не менялся состав (а значит вкус и прочие характеристики) при контакте с материалами корпуса резервуара;
• была возможность очистки и дезинфекции внутренних поверхностей резервуара с применением химических реагентов;
• обеспечивалась защита от попадания загрязнений из внешней среды внутрь емкости.

3.1 Качество питьевой воды

Гигиенические требования и нормативы качества питьевой воды регламентируются СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения.

• Питьевая вода должна быть безопасна в эпидемическом и радиационном отношении, безвредна по химическому составу и иметь благоприятные органолептические свойства.
• Качество питьевой воды должно соответствовать гигиеническим нормативам перед ее поступлением в распределительную сеть, а также в точках водоразбора наружной и внутренней водопроводной сети.
• Безопасность питьевой воды в эпидемическом отношении определяется ее соответствием нормативам по микробиологическим и паразитологическим показателям.

3.2 Необходимое оборудование емкостей для хранения питьевой воды

Регулируется СНиП 2.04.02-84: Строительные нормы и правила. Водоснабжение. Наружные сети и сооружения.

• Резервуары для воды и баки водонапорных башен должны быть оборудованы: подводящими и отводящими трубопроводами или объединенным подводяще-отводящим трубопроводом, переливным устройством, спускным трубопроводом, вентиляционным устройством, скобами или лестницами, люками-лазами для прохода людей и транспортирования оборудования.
• В зависимости от назначения емкости дополнительно следует предусматривать: устройства для изменения уровня воды, контроля вакуума и давления согласно п. 13.36; световые люки диаметром 300 мм (в резервуарах для воды непитьевого качества); промывочный водопровод (переносной или стационарный); устройство для предотвращения перелива воды из емкости (средства автоматики или установка на подающем трубопроводе поплавкового запорного клапана); устройство для очистки поступающего в емкость воздуха (в резервуарах для воды питьевого качества).
• На конце подводящего трубопровода в резервуарах и баках водонапорных башен следует предусматривать диффузор с горизонтальной кромкой или камеру, верх которых должен располагаться на 50-100 мм выше максимального уровня воды в емкости.
• На отводящем трубопроводе в резервуаре надлежит предусматривать конфузор, при диаметре трубопровода до 200 мм допускается применять приемный клапан, размещаемый в приямке. Расстояние от кромки конфузора до дна и стен емкости или приямка следует определять из расчета скорости подхода воды к конфузору не более скорости движения воды во входном сечении. Горизонтальная кромка конфузора, устраиваемого в днище резервуара, а также верх приямка должны быть на 50 мм выше набетонки днища. На отводящем трубопроводе или приямке необходимо предусматривать решетку. Вне резервуара или водонапорной башни на отводящем (подводяще-отводящем) трубопроводе следует предусматривать устройство для отбора воды автоцистернами и пожарными машинами.
• Переливное устройство должно быть рассчитано на расход, равный разности максимальной подачи и минимального отбора воды. Слой воды на кромке переливного устройства должен быть не более 100 мм.
• В резервуарах и водонапорных башнях, предназначенных для питьевой воды, на переливном устройстве должен быть предусмотрен гидравлический затвор.
• Спускной трубопровод надлежит проектировать диаметром 100-150 мм в зависимости от объема емкости. Днище емкости должно иметь уклон не менее 0,005 в сторону спускного трубопровода.
• Спускные и переливные трубопроводы следует присоединять (без подтопления их концов): от емкостей для воды непитьевого качества — к канализации любого назначения с разрывом струи или к открытой канаве; от емкостей для питьевой воды — к дождевой канализации или к открытой канаве с разрывом струи.
• Впуск и выпуск воздуха при изменении положения уровня воды в емкости, а также обмен воздуха в резервуарах для хранения пожарного и аварийного объемов надлежит предусматривать через вентиляционные устройства, исключающие возможность образования вакуума, превышающего 80 мм вод. ст.
• В резервуарах воздушное пространство над максимальным уровнем до нижнего ребра плиты или плоскости перекрытия следует принимать от 200 до 300 мм. Ригели и опоры плит могут быть подтоплены, при этом необходимо обеспечить воздухообмен между всеми отсеками покрытия.
• Люки-лазы должны располагаться вблизи от концов подводящего, отводящего и переливного трубопроводов. Крышки люков в резервуарах для питьевой воды должны иметь устройства для запирания и пломбирования. Люки резервуаров должны возвышаться над утеплением перекрытия на высоту не менее 0,2 м.
• В резервуарах для питьевой воды должна быть обеспечена полная герметизация всех люков.

3.3 Обслуживание резервуаров для питьевой воды

СНиП 2.04.02-84: Строительные нормы и правила. Водоснабжение. Наружные сети и сооружения.

Обязанности персонала:

а) осуществлять наблюдение за уровнями воды;
б) периодически промывать резервуары, очищать их днища от осадков, а стены и колонны от обрастаний;
в) систематически проводить испытание на утечку воды из резервуара, а также принимать меры к устранению течей воды внутрь резервуара через стены и перекрытия.

• Резервуары должны быть оборудованы контрольно-измерительными приборами, обеспечивающими контроль за уровнем воды. Необходимо обеспечивать возможность взятия проб воды без доступа в резервуар.
• Входы и лазы в подземные резервуары и водонапорные башни должны быть герметично закрыты и опломбированы. Порядок входа в резервуар и водонапорные башни устанавливается инструкциями по согласованию с санитарно-эпидемиологической службой.
• При ухудшении бактериологических и физико-химических показателей воды в резервуаре или баке водонапорной башни производят их промывку, которая заключается в пропуске через эти емкости повышенных расходов воды. Продолжительность промывки определяют по эффекту улучшения бактериологических и физико-химических показателей воды.
• Администрация объекта обязана сообщить в Санэпидстанцию об окончании работ по очистке, окраске или ремонту и последующей промывке резервуаров.
• Допуск персонала в резервуары, башни и на территорию, занимаемую ими, должен быть ограничен, за исключением случаев особой необходимости. Допуск посторонних лиц на территорию расположения резервуаров категорически запрещен.
• Люки резервуаров чистой воды должны быть опечатаны или опломбированы.
• Поверхность подземных резервуаров (насыпь) должна быть спланирована, засеяна травой, которую необходимо скашивать, не допуская зарастания у люков. К люкам должен быть легкий доступ (лестницы с перилами) для осмотра состояния люков и другого оборудования на резервуарах.

Персонал обязан:

а) вести контроль за качеством поступающей и выходящей воды;
б) осуществлять наблюдение за уровнями воды;
в) следить за исправностью запорно — регулирующей арматуры, трубопроводов, люков, вентиляционных стоков, фильтров — поглотителей, входных дверей;
г) периодически (по результатам бактериологического анализа воды) промывать резервуары и баки, очищать их днища от осадков, а стены и колонны от обрастаний;
д) систематически проводить испытания как на утечку воды из резервуара, так и проверять наличие активного обмена воды в резервуаре;
е) принимать меры к предотвращению инфильтрации воды в резервуар через стены и перекрытия;
ж) вести надзор за состоянием резервуара и башен и осуществлять их охрану.

• Периодичность и метод контроля качества воды в резервуаре и баках устанавливают в зависимости от их объема и производительности системы по согласованию с местными органами Госсанэпиднадзора.
• Режим пополнения — срабатывания резервуаров и баков должен определяться по условиям оптимизации работы системы подачи воды как единого целого с учетом того, что полный обмен хранящегося в каждом из них запаса воды должен производиться, как правило, в срок не более двух суток. В начальный период эксплуатации (до достижения проектного развития системы), а также при аварийных ситуациях, этот срок может быть увеличен по согласованию с местными органами Госсанэпиднадзора.

3.4. Система подачи воды в резервуары регулируется

Приказом Госстроя ОТ 30.12.99 N 168 «ОБ УТВЕРЖДЕНИИ «ПРАВИЛ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ СИСТЕМ И СООРУЖЕНИЙ КОММУНАЛЬНОГО ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ»

Источник: www.flamax.ru

Требования к помещениям насосных водоснабжения

Данные требования распространяются на помещения, в которых размещаются насосы водоснабжения. Для помещений с канализационными или противопожарными насосами требования другие. Если в одной насосной находится оборудование и водоснабжения, и пожаротушения, к ней предъявляются требования, как к противопожарной насосной.

Список нормативов:

• СП 30.13330.2020 Внутренний водопровод и канализация зданий
• СП 31.13330.2021 СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения
• СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий»
• Применительно: СП 41-101-95 Проектирование тепловых пунктов
• СП 51.13330.2011 Защита от шума

Рис. Над помещением насосной станции находятся арендные помещения, а не квартиры или другие помещения с высокими требованиями по шуму

13.5 Помещения с гидропневматическими баками не допускается располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 человек и более (зрительный зал, сцена, гардеробная и т.п.). (СП 30.13330.2020)

Примечание: гидропневматические баки обычно входят в состав насосных станций

15.17 Внутренняя отделка помещений должна приниматься согласно современным требованиям технологии и интерьера. (СП 31.13330.2021)

Поэтому, можно применительно использовать пункт из СП по тепловым пунктам, в котором содержится более конкретная информация:

2.28 В помещениях тепловых пунктов следует предусматривать отделку ограждений долговечными, влагостойкими материалами, допускающими легкую очистку, при этом необходимо выполнить:

• штукатурку наземной части кирпичных стен;
  затирку цементным раствором заглубленной части бетонных стен;
• расшивку швов панельных стен;
• побелку потолков;
• бетонное или плиточное покрытие полов.

Стены тепловых пунктов покрываются плитками или окрашиваются на высоту 1,5 м от пола масляной или другой водостойкой краской, выше 1,5 м от пола — клеевой или другой подобной краской. (СП 41-101-95)

2.5 В ограждающих конструкциях помещений не допускается применение силикатного кирпича. (СП 41-101-95)

Пояснение: Силикатный кирпич не обладает стойкостью к воздействию влаги.

2.18 Двери и ворота из теплового пункта должны открываться из помещения от себя.

2.25 Предусматривать проемы для естественного освещения тепловых пунктов не требуется.

2.24 … размеры монтажного проема и ворот должны быть на 0,2 м больше габарита наибольшего оборудования или блока трубопроводов. (СП 41-101-95)

• исключить расположение смежно (по горизонтали и вертикали) с техническими помещениями с оборудованием (венткамерами, насосными, хладоцентрами) помещений, требующих повышенной защиты от шума (операционные, палаты больниц, жилые и офисные помещения);
• виброизолировать агрегаты с помощью пружинных, резиновых или комбинированных виброизоляторов (задача изготовителей);
• осуществлять акустическую обработку технических помещений (помещений с оборудованием) — облицовку стен и потолков слоем звукопоглащающего материала (при необходимости дополнительного снижения шума в помещении на 4-7 дБ);
• применять в технических помещениях полы на упругом основании (плавающие полы) или вибродемпфирующие основания под элементы систем (вентиляторы, кондиционеры, холодильные машины, воздушные охладители, насосы и др.);
• применять ограждающие конструкции технических помещений с оборудованием, обеспечивающие требуемую изоляцию воздушного шума, определяемую расчетом…

11.22 Полы на упругом основании (плавающие полы) следует выполнять по всей площади технического помещения; конструктивные параметры (толщина плиты пола, упругого основания) и выбор материала упругого основания пола зависят от количества, состава и массы оборудования, величины требуемой виброизоляции и определяются специалистами. (СП 51.13330.2011)

Рис. В насосной должен быть или плавающий пол по всей площади помещения …

13.17 Насосные агрегаты следует устанавливать на виброизолирующих основаниях…
Виброизолирующие основания и виброизолирующие вставки допускается не предусматривать:
— в производственных зданиях, где не требуется защита от шума;

— в противопожарных установках;

— в отдельно стоящих зданиях насосных станций при расстоянии от них до ближайшего здания более 25 м. (СП 30.13330.2020)

Размеры помещений насосных станций

Размеры насосных зависят от назначения здания, количества зон и пожарных отсеков. Крайне оценочно можно дать следующие размеры насосных (при этом избегая узких и других неудобных помещений, поскольку существует требование о минимальном расстоянии для обслуживания насосов – 0,7-1,0 метра вокруг оборудования):

Источник: www.trusteng.ru
