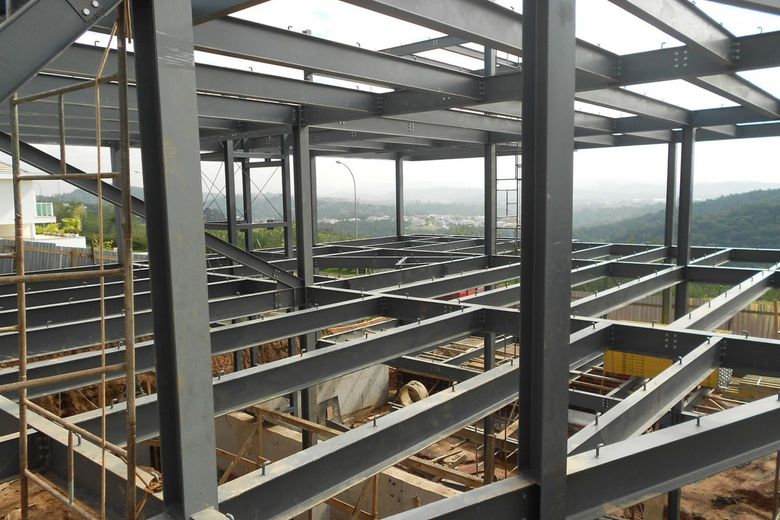

Балка– еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, не видна обывателю закрытая другими перекрытиями. Балку применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.
Специальные её типы применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники.
Как продукт современного производства она разнообразна и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Балка – универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий.
Вообще говоря, балка — это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), она передает фундаментным основаниям, через несущие конструкции — подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности — это работа на изгиб.
«ТАВР»: помста за Оленівку, знищення спецназу ГРУ, штабний Рембо, повага від ворога
Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.
Наиболее часто используемая балка двутавровая имеет н – образный профиль в разрезе, или две соединенные буквы т. Профиль в виде буквы т называют тавром. От сюда и называние «двутавровая» – две тавровые.
Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).
С параллельными гранями полок они маркируются следующим образом:: «б» – нормальные, «к» – колонные, «ш» — широкополочные балки.
Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида — обычный и специальный. Специальная с маркировкой «м» применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой «с».
Длина стандартной балки может быть мерной — от 400 мм до 12000 мм, немерной и кратной. Специальные имеет мерную длину — от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.
Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины — по кривизне.
Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В — высокой и обычной.
МІЛЬЯРД ВІДТІНКІВ СІРОГО. Мосейчук — Кротевич (Тавр) — Самойленко (Гендальф)
| 20Б1 | 200 | 100 | 5,5 | 8 | 21,3 |
| 25Б1 | 248 | 124 | 5 | 8 | 25,7 |
| 25Б2 | 250 | 125 | 6 | 9 | 29,6 |
| 30Б1 | 298 | 149 | 5,5 | 8 | 32 |
| 30Б2 | 300 | 150 | 6,5 | 9 | 46,78 |
| 35Б1 | 346 | 174 | 6 | 9 | 41,4 |
| 35Б2 | 350 | 175 | 7 | 11 | 49,6 |
| 40Б1 | 396 | 199 | 7 | 11 | 56,6 |
| 40Б2 | 400 | 200 | 8 | 13 | 66 |
| 45Б1 | 446 | 199 | 8 | 12 | 66,2 |
| 50Б1 | 492 | 199 | 8,8 | 112 | 72,5 |
| 50Б2 | 496 | 199 | 9 | 14 | 79,5 |
| 55Б1 | 543 | 220 | 9,5 | 13,5 | 89 |
| 55Б2 | 547 | 220 | 10 | 15,5 | 97,9 |
| 60Б1 | 596 | 199 | 10 | 15 | 94,6 |
| 60Б2 | 600 | 200 | 11 | 17 | 105,5 |
| 20Ш1 | 194 | 150 | 6 | 9 | 30,6 |
| 25Ш1 | 244 | 175 | 7 | 11 | 44,1 |
| 30Ш1 | 294 | 200 | 8 | 12 | 56,8 |
| 30Ш2 | 300 | 201 | 9 | 15 | 68,6 |
| 35Ш1 | 340 | 250 | 9 | 14 | 65,3 |
| 35Ш2 | 340 | 250 | 9 | 14 | 79,7 |
| 40Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 |
| 40Ш2 | 390 | 300 | 10 | 16 | 106,7 |
| 45Ш1 | 440 | 300 | 11 | 18 | 123,5 |
| 50Ш1 | 482 | 300 | 11 | 15 | 114,2 |
| 50Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 |
| 50Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 |
| 50Ш4 | 499 | 300 | 16,5 | 23,5 | 173,38 |
| 20К1 | 196 | 199 | 6,5 | 10 | 41,4 |
| 20К2 | 200 | 200 | 8 | 12 | 49,9 |
| 25К1 | 246 | 249 | 8 | 12 | 62,6 |
| 25К2 | 250 | 250 | 9 | 14 | 72,4 |
| 25К3 | 253 | 251 | 10 | 15,5 | 80,2 |
| 30К1 | 298 | 299 | 9 | 14 | 87 |
| 30К2 | 300 | 300 | 10 | 15 | 94 |
| 30К3 | 300 | 305 | 15 | 15 | 105,8 |
| 30К4 | 304 | 301 | 11 | 17 | 105,8 |
| 35К1 | 342 | 348 | 10 | 15 | 109,1 |
| 35К2 | 350 | 350 | 12 | 19 | 136,5 |
| 40К1 | 394 | 398 | 11 | 18 | 146,6 |
| 40К2 | 400 | 400 | 13 | 21 | 171,7 |
| 40К3 | 406 | 403 | 16 | 24 | 200,1 |
| 40К4 | 414 | 405 | 18 | 28 | 231,9 |
| 40К5 | 429 | 400 | 23 | 35,5 | 290,8 |
| 10Б1 | 100 | 55 | 4,1 | 5,7 | 8,1 |
| 12Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 |
| 12Б2 | 120 | 64 | 4,4 | 6,3 | 10,4 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 |
| 14Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 |
| 16Б1 | 157 | 82 | 4 | 5,9 | 12,7 |
| 16Б2 | 160 | 82 | 5 | 7,4 | 15,8 |
| 18Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 |
| 18Б2 | 180 | 91 | 5,3 | 8 | 18,8 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 | 22,4 |
| 23Б1 | 230 | 110 | 5,6 | 9 | 25,8 |
| 26Б1 | 258 | 120 | 5,8 | 8,5 | 28 |
| 26Б2 | 261 | 120 | 6 | 10 | 31,2 |
| 30Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 |
| 30Б2 | 299 | 140 | 6 | 10 | 36,6 |
| 35Б1 | 346 | 155 | 6,2 | 8,5 | 38,9 |
| 35Б2 | 349 | 155 | 6,5 | 10 | 43,3 |
| 40Б1 | 392 | 165 | 7 | 9,5 | 48,1 |
| 40Б2 | 396 | 165 | 7,5 | 11,5 | 54,7 |
| 45Б1 | 443 | 180 | 7,8 | 11 | 59,8 |
| 45Б2 | 447 | 180 | 8,4 | 13 | 67,5 |
| 50Б1 | 492 | 200 | 8,8 | 12 | 73 |
| 50Б2 | 496 | 200 | 9,2 | 14 | 80,7 |
| 55Б1 | 543 | 220 | 9,5 | 13,5 | 89 |
| 55Б2 | 547 | 220 | 10 | 15,5 | 97,9 |
| 60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 |
| 60Б2 | 597 | 230 | 11 | 17,5 | 115,6 |
| 70Б1 | 691 | 260 | 12 | 15,5 | 129,3 |
| 70Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 |
| 80Б1 | 791 | 280 | 13,5 | 17 | 159,5 |
| 80Б2 | 798 | 280 | 14 | 20,5 | 177,9 |
| 90Б1 | 893 | 300 | 15 | 18,5 | 194 |
| 90Б2 | 900 | 300 | 15,5 | 22 | 213,8 |
| 10 | 100 | 55 | 4,5 | 7,2 | 7 | 2,5 | 12 | 9,46 |
| 12 | 120 | 64 | 4,8 | 7,3 | 7,5 | 3 | 14,7 | 11,5 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8 | 3 | 17,4 | 13,7 |
| 16 | 160 | 81 | 5 | 7,8 | 8,5 | 3,5 | 20,2 | 15,9 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9 | 3,5 | 23,4 | 18,4 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4 | 26,8 | 21 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10 | 4 | 30,6 | 24 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4 | 34,8 | 27,3 |
| 27 | 270 | 125 | 6 | 9,8 | 11 | 4,5 | 40,2 | 31,5 |
| 30 | 300 | 135 | 6,5 | 10,2 | 12 | 5 | 46,5 | 36,5 |
| 33 | 330 | 140 | 7 | 11,2 | 13 | 5 | 53,8 | 42,2 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14 | 6 | 61,9 | 48,6 |
| 40 | 400 | 155 | 8,3 | 13 | 15 | 6 | 72,6 | 57 |
| 45 | 450 | 160 | 9 | 14,2 | 16 | 7 | 84,7 | 66,5 |
| 50 | 500 | 170 | 10 | 15,2 | 17 | 7 | 100 | 78,5 |
| 55 | 550 | 180 | 11 | 16,5 | 18 | 7 | 118 | 92,6 |
| 60 | 600 | 190 | 12 | 17,8 | 20 | 8 | 138 | 108 |
Тавровая
–производится согласно техническим условиям. Тавровая балка — удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.
Так, в некоторых источниках называют швеллер — это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.
Существуют так же и другие виды сечения – полая и угловая.
При маркировке обычно указывают размер и класс балочного проката, например «18к2» — колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:
| размер | типы |
| 10 | 10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4 |
| 12 | 12 нормальная,12Б1,12Б2,12Б3,12К сварная,12К1,12К2,12К3,12К4,12К5,12М,12Ш1,12Ш1 сварная,12Ш2,12Ш2 сварная,12Ш3,12Ш4 |
| 14 | 14 нормальная,14Б1,14Б2,14Б3,14К сварная,14К1,14К2,14К3,14К4,14К5,14М,14Ш1,14Ш1 сварная,14Ш2,14Ш2 сварная,14Ш3,14Ш4 |
| 20 | 20 нормальная,20Б1,20Б2,20Б3,20К сварная,20К1,20К2,20К3,20К4,20К5,20М,20Ш1,20Ш1 сварная,20Ш2,20Ш2 сварная,20Ш3,20Ш4 |
| 25 | 25 нормальная,25Б1,25Б2,25Б3,25К сварная,25К1,25К2,25К3,25К4,25К5,25М,25Ш1,25Ш1 сварная,25Ш2,25Ш2 сварная,25Ш3,25Ш4 |
| 30 | 30 нормальная,30Б1,30Б2,30Б3,30К сварная,30К1,30К2,30К3,30К4,30К5,30М,30Ш1,30Ш1 сварная,30Ш2,30Ш2 сварная,30Ш3,30Ш4 |
| 35 | 35 нормальная,35Б1,35Б2,35Б3,35К сварная,35К1,35К2,35К3,35К4,35К5,35М,35Ш1,35Ш1 сварная,35Ш2,35Ш2 сварная,35Ш3,35Ш4 |
| 40 | 40 нормальная,40Б1,40Б2,40Б3,40К сварная,40К1,40К2,40К3,40К4,40К5,40М,40Ш1,40Ш1 сварная,40Ш2,40Ш2 сварная,40Ш3,40Ш4 |
| 45 | 45 нормальная,45Б1,45Б2,45Б3,45К сварная,45К1,45К2,45К3,45К4,45К5,45М,45Ш1,45Ш1 сварная,45Ш2,45Ш2 сварная,45Ш3,45Ш4 |
| 50 | 50 нормальная,50Б1,50Б2,50Б3,50К сварная,50К1,50К2,50К3,50К4,50К5,50М,50Ш1,50Ш1 сварная,50Ш2,50Ш2 сварная,50Ш3,50Ш4 |
| 60 | 60 нормальная,60Б1,60Б2,60Б3,60К сварная,60К1,60К2,60К3,60К4,60К5,60М,60Ш1,60Ш1 сварная,60Ш2,60Ш2 сварная,60Ш3,60Ш4 |
Материал
Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:
Источник: met-c.pulscen.ru
Тавровая балка стальная
Тавровая стальная балка — это вид металлопродукции специального назначения в разрезе поперечного сечения выполнено в виде литеры Т. Основной ролью тавра является перераспределение основной массы металлоконструкций, статистически нагруженных частей либо движущихся которые находятся в вертикальном положении либо перемещаются.
При использовании однотавровых балок, удается достичь равномерного распределение масс, что снижает риск деформаций других частей конструкции. Продукция нашла свое применение при конструировании мостов, крыш ангаров, различных металлоконструкций небольшого веса, а также в промышленном строительстве.
ПРИМЕНЕНИЕ ТАВРА СТАЛЬНОГО
В основном к использованию такого типа профиля прибегают тогда, когда необходимо снизить вес всей конструкции не снижая ее прочность, либо в случаях когда бюджет строительства ограничен. Горячекатаные тавры применяются в качестве монтажных элементов при возведении второстепенных по важности сооружений. Частые места применения это: перекрытия подвальных помещений, гаражей, теплиц, частных домов, а также вентиляционные систем и модульные подвесные потолки.
На данный момент современная строительная индустрия предлагает продукцию высокого качества, что несомненно гарантирует безопасность сооружений и построек. Строительные проекты обязательно регламентируют параметры, которым должны соответствовать однотавровые балки. Поэтому в случае приобретения этого типа проката необходимо придерживаться технических требований, строительного проекта.
ПРОИЗВОДСТВО ТАВРОВОЙ БАЛКИ
Балка тавровая производится в металлургической промышленности из горячекатаной стали марок 3сп, 09Г2С. Чаще всего их изготавливают методом разрезания пополам (в продольном направлении) двутавров (ГОСТ 26020–83). Также выпуск осуществляется по техническим условиям (ТУ 14–2–685).
По физическим характеристикам, тавры стальные делят на:
- нормальные (маркировка – БТ);
- широкополочные (ШТ);
- колонные (КТ).
На современных металлургических предприятиях, технологический процесс проводится в автоматизированном режиме, что дает возможность непрерывной выкатки изделий надлежащего качества. Однако из-за своей специфичности, рынок потребления ощущает дефицит этих изделий, что обусловлено низким потребительским спросом.
Основными производственными характеристиками стальной тавровой балки являются ее ширина планки и ее толщина, длинна детали и толщина полок. На изготовление тавровых балок стальных горячекатаных распространяются технические требования Государственных стандартов DIN 1024, EN 1055:1995 (размеры).
КЛАССИФИКАЦИЯ
Балки тавровые классифицируется в соответствии с их особым номером. Номер определяет размер между гранями балки в зависимости от угла наклона этих граней. Сам же размер балок – это, по сути, расстояние между внешними гранями полок (10-100мм). Однако размеры можно подобрать и в индивидуальном порядке на заказ.
Среди геометрических характеристик однотавровой балки (тавра) выделяют параметры: толщина (t) и ширина полки (b), высота металлоизделия (h), толщина стенки (s). Также классифицируют по: внутреннему закруглению (R), моментам сопротивления и инерции (W и I) и радиусу инерции (I) и весу тавровой балки.
Номера тавровых балок описывают размеры и показатели изделия, обычно Т-профили имеют номера 10БТ1 (БТ2)–50БТ1 (БТ2), широкополочные – 10–35ШТ, колонные – 10–20КТ.
МЕЖДУНАРОДНЫЕ СТАНДАРТЫ ДЛЯ ТАВРОВЫХ БАЛОК
На мировом рынке металлопродукции производители выпускают горячекатаную тавровую балку согласно стандартов:
- EN 1055:1995 (геометрические параметры и допустимые отклонения);
- EN 10163-3:2004 (качество поверхности);
- DIN 1024;
- ČSN, STN 42 5580;
- GB/T 3433–2013, GB 13238;
- AISI, ASTM.
Сталью для тавров обычно выбирают S235JR, реже – Q195, A36, Q235, SS400. По GB/T 3433–2013 и DIN 1024 тавровые балки обозначаются литерой Т.
Источник: praktiker.com.ua
Тавр, двутавр и прочее: какие бывают металлические балки и в чем их отличия?
Компания «Полис Групп» осуществляет оптовую продажу различных видов металлических балок. Всегда в наличии тавровые балки, двутавровые балки, швеллеры, стальные уголки и многое другое.
В то время как тавровые балки используются в основном в качестве несущего элемента, двутавровые универсальны. Оба профиля получили широкое применение в машиностроении и строительстве.
Основные отличия заключаются в форме балок: тавровая балка или просто тавр имеет Т-образную форму, двутафр — H-образную. За счет отсутствия одного из ребер тавровые балки на порядок легче двутавровых. Это делает их идеальным материалом для возведения временных конструкций: сцен, павильонов, декораций.
Швеллер — балка, имеющая П-образную форму. Значительно уступает двутавру в прочности, однако менее востребованной от этого не становится. Имеет более легкий, чем двутавр, вес. Используется в каркасах крыш, в качестве порогов, для возведения строений с плотным примыканием деталей.
Стальной уголок или угловой профиль — универсален, но почти не используется в крупных конструкциях. Основная сфера применения — машиностроение, так как угловой профиль хорошо выдерживает динамическую нагрузку.
Для одной и той же задачи можно воспользоваться различными металлопрокатными профилями и балками. Правильный подбор позволит ощутимо сэкономить на строительстве как деньги, так и усилия.
Разобраться во всем многообразии металлических балок, сделать выбор, исходя из характеристик и не прогадать вам помогут в «Полис Групп». Звоните по телефону +7 423 255-01-03, дадим подробную консультацию!
