Технология строительства скважин на воду

Бурение скважин на воду производится специализированными объединениями или строительными организациями в соответствии с действующими техническими нормами и правилами их проектирования и сооружения. Способ бурения определяют в зависимости от глубины залегания водоносного пласта, принятого в эксплуатацию, гидрогеологических и местных условий. В маловодных и безводных районах с ограниченными возможностями подвоза воды при наличии рыхлых, валунно-галечниковых, пол скальных и песчаных грунтов при глубинах скважин до 50-500 м экономически выгоднее не пользовать ударно-канатный способ бурения.

При таком способе бурения породу забоя разрушают ударами бурового снаряда, вес которого достигает 1,5 т . Разрушения грунта достигают многократным подъемом и сбрасыванием с высоты 0,5-1,0 м снаряда на забой с помощью бурового агрегата. Число ударов снаряда за минуту достигает 40-50.

Разбуренную породу удаляют из забоя с помощью специальных желонок (полых труб с клапанами или без них), которые опускают многократно в скважину, подняв из нее предварительно ударную штангу и долото. Тип долот (зубильное, крестовое, двутавровое, округляющее) и тип желонок (с плоским клапаном, поршневая с ножом) подбирают в зависимости от твердости и вида породы. Этот способ позволяет опробовать все встречающиеся по разрезу водоносные горизонты, не требует воды и специального глинистого или иного бурового раствора. Им можно бурить скважины с начальным диаметром до 600-2000 мм. Однако скорость такого бурения невелика, зависит от твердости разбуриваемых пород, веса бурого снаряда, высоты его падения на забой, диаметра скважины, числа ударов в единицу времени и обычно колеблется в пределах от 1,6-5 м/ч.

технология бурения скважин на воду(принцип бурения скважин), обустройство скважины!

Буровая установка БУГ-100М, разработанная в Гидропроекте, позволяет осуществлять ударное бурение в сочетании с вращением обсадной колонны. Вышка башенного типа позволяет использовать одно- и трехструнную талевую оснастку, поднимается и опускается с помощью лебедки станка.

На некоторых установках ударно-канатного типа зарубежного производства в каче­стве вородоразрушающего инструмента используются грейфер и специальные желонки (Супер Э ДФ-55 Беното, Франция) или долота и грейферы (20ТН и 50ТН, Япония). Последние из установок, изготавливаемые японской фирмой «Като», приспособлены для ударно-канатного и роторного бурения с прямой и обратной промывкой.

Для сооружения скважин большой глубины (0,2 км и более) в благоприятных гидрогеологических условиях при наличии поблизости воды и качественного состава глины и других промывочных растворов (или при экономически обоснованной доставке их из других районов) используют роторный способ бурения. Суть его состоит в разрушении пород инструментом, который вращается вокруг оси с одновременным созданием нагрузки за счёт веса бурового снаряда. Разбуренная порода непрерывно носится из скважины восходящим потоком рабочего глинистого или иного раствора который подастся по бурильным трубам грязевым насосом.

Схема ударно-канатного (а) и роторного (б) бурения

1 — буровой снаряд; 2 — скважина; 3 — канат; 4 — мачта с талевыми блоками; 5 — система ударно-подъемного ме­ханизма; 6 — лоток цир­куляционной системы; 7 — отстойник глинистого промывного раство­ра; 8 — кондуктор; 9 — ротор; 10 — вертлюг- сальник; 11 — грязевой насос.

Источник: ros-pipe.ru

Технология бурения скважины под воду

Технология бурения скважин на воду и ее разновидности

Если вы собрались оборудовать свой загородный дом автономным водоснабжением и обзавестись скважиной, то необходимо ознакомиться с технологией бурения. Это позволит сберечь много времени при поиске бурильщиков и средств в процессе самого бурения.

Поэтому далее мы рассмотрим существующие технологии бурения скважин на воду и ознакомимся с их особенностями.

Виды технологий бурения

При устройстве системы водоснабжения в частном доме, как правило, применяют одну из трех технологий бурения:

Отличие этих технологий заключается в способах разрушения породы внутри скважины, а также в способах извлечении грунта на поверхность. Естественно, в зависимости от технологии, зависит и набор необходимого оборудования .

Зачем заказчику нужно знать эти технологии? Это даст понимание, каким образом будет буриться скважина, какое для этого будет использовано оборудование и сколько на это уйдет времени. Кроме того, от типа технологии зависит цена работ, а также качество конечного результата.

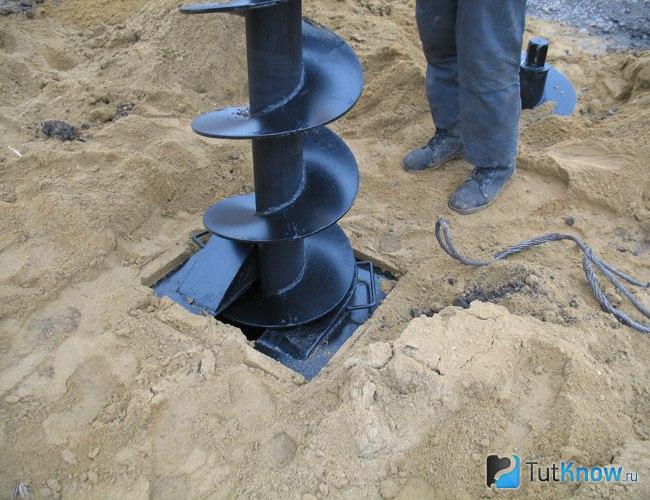

На фото — бурение скважины шнековым способом

Шнековый метод

Наиболее дешевым и простым вариантом является шнековое бурение. Поэтому большая часть малогабаритных буровых установок основаны именно на этой технологии.В ее основе лежит обычный Архимедов винт (шнек), при помощи которого выполняется извлечение грунта на поверхность.

Чтобы легче было представить данный метод, следует вспомнить как рыбаки бурят отверстие во льду.Данным способом можно бурить скважины глубиной не превышающей 10 метров.

Особенностью данного метода является возможность выполнения отверстия только в относительно сухих и мягких грунтах. Если на глубине оказываются твердые породы или плывуны, то выполнять дальнейшую работу шнековым способом невозможно.

Схема устройства скважины

Надо сказать, что технология бурения скважин под воду шнеком обычно используется частными «бурильщиками», которые имеют малогабаритные установки. Как правило, найти организации, которые занимаются предоставлением таких услуг, не составляет труда.

Обратите внимание!
Для выполнения скважины, не достаточно просто пробурить отверстие в грунте.
Еще необходимо хорошо защитить водоносный слой от верховодки, как того требует инструкция.
Поэтому, несмотря на то, что сам процесс не представляет собой ничего сложного, квалификация исполнителей очень важна.

Установка для роторного бурения

Роторный способ

Технология бурения скважины под воду роторным способом, на сегодняшний день, является наиболее распространенной. Для выполнения отверстия в грунте данным способом используется бурильная труба, внутри которой расположен вращающийся вал с долотом на конце.

Нагрузку на наконечник передает гидравлическая установка. Данный способ привлекателен тем, что позволяет выполнять бурение практически на любую глубину, вне зависимости от типа породы.

Грунт вымывается путем постоянной промывки скважины бурильным раствором.

Раствор может подаваться двумя способами:

• Насосом внутрь бурильной трубы, в этом случае грунт с раствором выходит самотеком в затрубное пространство.
• Самотеком в затрубное пространство, при этом раствор с породой выкачиваются из бурильной трубы принудительно.

Долото для буровой установки

Надо сказать, что второй способ, который называется обратной промывкой, качественнее вскрыть водоносный слой, благодаря чему скважина будет иметь больший дебет. Однако, данный метод более трудоемкий и требует более сложное оборудование, соответственно и стоит значительно дороже.

Поэтому выбор технологии зависит, в данном случае, от вашего бюджета и необходимого количества воды. Как правило, если необходимо обеспечить водой одно домовладение, то вполне достаточно и бурения с прямой промывкой.

Теперь рассмотрим данную технологию поэтапно:

• В первую очередь заглубляется в грунт долото большого диаметра.
• Затем долото вращается от воздействия ротора, который приводится в движение двигателем.
• Между бурильными трубами и долотом устанавливают утяжеленные трубы, которые придают дополнительную нагрузку.
• В процессе работы, грунт удаляется напором жидкости от бурового насоса.
• Завершив бурение первого участка почвы, в ствол вставляется обсадная труба, чтобы внутрь скважины не обсыпались верхние слои грунта.
• Для устойчивости, пространство между почвой и первой обсадной трубой заполняется раствором.
• Затем продолжается бурение долотом меньшего размера, после чего погружается более узкая обсадная труба.

Выполнение скважины ударно-канатным методом

Ударно-канатный способ

Данная технология бурения скважины для воды является самой старой, медленной и трудоемкой. Однако, качество такой работы- самое высокое. Суть ее заключается в том, что порода разрушается путем дробления мощным тяжелым снарядом, который вначале поднимается на определенную высоту, после чего резко опускается.

В результате снаряд разрушает грунт своим весом, который умножается на коэффициент свободного падения. Разрушенная порода вынимается из ствола при помощи желонки. Если грунт мягкий, то, как правило, желонка и долото объединены в один снаряд.

Основным достоинством такого бурения является то, что оно не требует применения бурильного раствора или воды. Благодаря этому имеется возможность вскрыть водоносный горизонт более точно и тем самым обеспечить максимально долгий срок службы скважины и максимально возможный дебет. Как правило, скважины выполненные таким способом служат более 50 лет.

Основным же недостатком данной технологии, для заказчика, является высокая стоимость услуг. Помимо того, что этот способ трудоемкий сам по себе, в процессе работы возникает необходимость изолировать все вышерасположенные водоносные слои. Другими словами, сколько в скважине водоносных горизонтов и плывунов, столько необходимо использовать и обсадных труб,а это дополнительные затраты на материал и работу специалистов.

Схема расположения водоносных горизонтов

Какой технологии отдать предпочтение

В действительности, выбора у заказчика не так уж и много, особенно если условия на участке не позволяют воспользоваться шнеком. Ударно-контактный метод практически полностью вытеснен с рынка роторным бурением, которое, скорее всего, и придется использовать.

Однако, поинтересоваться технологией необходимо хотя бы для того, чтобы определиться в адекватности стоимости услуг. Если же условия грунта подходящие и водоносный слой расположен не глубоко, то гораздо выгодней воспользоваться шнековым методом.

Самостоятельное бурение скважины

Можно ли выполнить скважину самостоятельно

Пробить скважину вполне возможно и своими руками, вопрос заключается лишь в том, сколько это отнимет у вас времени и сил, а также, насколько качественно получится изолировать ствол от верхних водоносных слоев.

Зачастую застройщики недооценивают сложность работ, в результате чего получается либо «вода из лужи», добытая с большой глубины, либо заканчивают работу специалисты. При этом, бурильщикам приходиться платить практически полную стоимость, как будто работу они выполняли «с нуля».

Поэтому, перед принятием решения о самостоятельном выполнении работы, необходимо:

• Детально изучить технологию бурения;
• Разобраться, какое понадобиться оборудование и расходные материалы;
• Убедитесь в том, что на вашем участке можно выполнить скважину малогабаритной буровой установкой.

Малогабаритные установки бывают двух типов:

• Шнекового типа – как правило,эти установки самодельные.
• Ударно-канатного типа — установки могут иметь электрический двигатель или силовой агрегат внутреннего сгорания. Это важно, если на участке не проведено электричество.

Совет!
Менее требовательной к грунту и более простой считается установка для бурения ударно-канатным способом.
С ее помощью можно пробурить скважину практически в любом грунте.

Все существующие технологии бурения скважин кардинально отличаются друг от друга, однако, если работой занимаются профессионалы, то каждая из них позволяет добиться желаемого результата. При этом отдавать предпочтение той или иной технологии следует в соответствии с собственными финансовыми возможностями, условиями грунта и глубиной расположения водоносного горизонта.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

More from my site

Как производится бурение скважин на воду: технология процесса

Скважина для добычи воды представляет собой довольно сложное сооружение. Многих сегодня интересует бурение скважин на воду: технология процесса, инструменты и оборудование для выполнения работ. Качество воды из скважины или колодца зависит от их конструкции. От качества выполненных работ зависит срок эксплуатации.

Как пробурить водяную скважину

Перед бурением скважины на воду необходимо выбрать для нее место. Это должен быть участок земли с примерными размерами 4х12 м. Если дом еще не построен, то лучше выбрать место в будущем подвале. Если дом уже поставлен, то бурить лучше поближе к фундаменту. К месту проведения работ нужно обеспечить проезд бурильной установки и автомобиля-водовоза.

На расстоянии примерно 2 м от места расположения бура не должно быть никаких электрических проводов. Подобных мер требуют общие правила проведения бурения скважин под воду.

Способов бурения существует несколько. Но при любом из них должны выполняться следующие операции:

• измельчение породы;
• выемка измельченной земли наружу;
• укрепление стенок скважины.

Как происходит измельчение породы? Делается это с помощью специальных породоразрушающих приспособлений. Это может быть взрывная энергия, электрическая или термическая. Но все эти виды применяются довольно редко. Гораздо чаще пользуются другими: шнеками, стаканами, ручными бурами.

Вынимают грунт наружу следующими способами:

• гидравлическим;
• механическим;
• пневматическим;
• комбинированным.

Гидравлический способ производится водой, раствором глины или другой технической жидкостью. Механический — с применением специальных буров, шнеков, желонок. При пневматическом методе измельченная порода удаляется сильной струей сжатого воздуха. При комбинированном способе пользуются несколькими из этих способов.

Крепление стенок скважины на воду технология рекомендует осуществлять металлическими обсадными трубами. Чаще всего это цельнотянутые трубы на резьбовом или сварном соединении. Применяются изредка и другие варианты. Но не рекомендуется использовать нержавеющую сталь (очень дорого!) и оцинкованный металл.

При выполнении бурения скважины на воду часто используют промывку. Это способ, при котором в скважину подается вода с помощью насосов. Она затем вместе с измельченной породой поднимается и отстаивается в специальном отстойнике. По осевшей породе бурильщики определяют разрез участка. Вода затем делает новый круг.

Поднимающийся раствор глины упрочняет стенки и не дает им обвалиться.

Процесс бурения скважины подразумевает последовательную ее обсадку трубами. Завершается бурение скважин на воду их прокачкой, которая ведется до того момента, пока не пойдет совершенно прозрачная жидкость.

Способы бурения на воду

Технология бурения скважины под воду позволяет вести работу несколькими способами:

Рассмотрим каждый из них подробнее.

Шнековое бурение скважин — самый распространенный и доступный способ. Шнек в виде винта входит в почву и разрыхляет ее. Бурить можно только сухой и мягкий грунт. Шнеки совершенно не годятся для плывунов. Этот инструмент разрушает породу и поднимает ее в скважинное устье.

Шнеки бывают диаметром от 60 до 800 мм. Бурить ими можно до глубины 60 м, иногда и до 100 м. Шнековое бурение скважин невозможно на скальных грунтах.

Роторный способ — это непрерывное действие инструмента, который называется ротором. Он постоянно вращается. Порода вымывается глинистым раствором. Этот способ сравнительно дешевый и достаточно быстрый. Но в холодную погоду он требует утепления системы, по которой циркулирует вода. Бурение осуществляется с помощью машин:

УРБ-2А2 способна пробурить почву до глубины 55 м, УРБ-2,5 — до 300 м, а УРБ-3АМ — до 500 м.

Ударно-канатный способ является самым трудоемким. Но его не стоит забывать, так как он самый качественный. Порода разрушается после удара тяжелого предмета. Это особой формы заостренный стакан из стальной трубы. Он падает с высоты, ударяется о почву, забирает разрушенный грунт и поднимается.

Наверху стакан чистят и снова бросают вниз.

Сама бурильная установка может быть сделана своими руками из труб или из бревен в виде треугольного конуса. Этот конус оборудован лебедкой с тросом. Технология бурения скважин на воду не требует использования глинистого раствора. Но установка обсадных труб должна проводиться своевременно. Такой установкой можно пробурить диаметр 10-30 см.

Но глубина не может превышать 10 м. Для бурения можно применять установки УКС-22М2, УГБ-50, УГБ-1ВС.

Ручной способ используется довольно часто. При нем пользуются забивными трубами или шнеком. Трубы разрезают на куски длиной примерно 2-3 м. На концах их нарезается наружная резьба. На нижний конец трубы наваривается наконечник. Он имеет вид конуса, диаметр которого на 1 см больше диаметра трубы.

Над наконечником 60-100 см трубы просверливается через 5 см сверлом диаметром 6 мм. Это будет своеобразный фильтр. По мере заглубления трубы она удлиняется с помощью муфт. Но проще поступить другим способом. Нужно для работы приготовить:

• различные буры;
• штанги;
• трубы для обсадки;
• лебедку;
• бурильную вышку.

Если скважина не будет очень глубокой, необходимость в вышке отпадает. Процесс выполнения работ довольно прост. Нужно выкопать ямку глубиной около 50 см, установить бур и начать его вращать. Работать лучше вдвоем. Через каждые 50 см бур вынимают из земли и чистят его.

Метод этот стоит дешевле остальных, но имеет ограничения по глубине.

Заключение

Технология бурения скважин на воду подразумевает разрушение породы, очистку ствола, укрепление стенок и окончательное оборудование скважины трубами, фильтрами, насосами и кранами для забора питьевой воды. Процесс бурения скважины может быть разным. Глубокие шурфы выполняются с помощью вращательной технологии бурения скважин. Часто пользуются шнековым бурением: технология его довольно проста и применяется на личных участках. При скорости вращения шнеков 250 оборотов в минуту весь процесс происходит довольно быстро.

При любой технологии бурения скважин применяется обсадка специальными трубами для защиты стенок от обвала и от проникновения грязной воды из верхних водоносных слоев.

Неглубокие скважины можно получать ударно-канатным способом. Хорошо работает ручной метод. Любое бурение заканчивается закрытием верха водоносной скважины специальным оголовком. Через него пропускаются необходимые провода, шланги и трубы для доставки воды в дом.

Смотрите также

Технология бурения скважин на воду

Приобретен незастроенный участок без подвода каких-либо коммуникаций. Рядом проходит линия электропередач и газопровод, но отсутствует центральный водопровод. Возникает вопрос об индивидуальном водоснабжении. Без постоянной подачи воды не будет возможности создать комфортные условия для проживания, ухаживать за насаждениями и заниматься подсобным хозяйством. Для получения чистой питьевой воды необходимо знать, какая именно технология бурения скважин на воду подойдет для вашего участка.

Мы представим вам несколько технологий, отличающихся используемым оборудованием, методикой разрушения и извлечения пород, чтобы вы смогли иметь представление о том, сколько времени понадобится на прохождение ствола, как это будет сделано и какой установкой.

Этот вид бурения является самым доступным и простым способом добычи чистой воды из подземных слоев пород. Винт (шнек) вращаясь, вгрызается в землю. Шнековая технология ограничивается возможностью проводить бурение в мягких и сухих грунтах. При высоте ствола меньше 10 м буровой раствор не используется. Однако в плывунах и скальных породах бурить скважину шнеком нельзя.

Недостатки шнекового бурения

Во время бурения порода разрушается в забое шнеком и транспортируется на устье. Эта технология бурения используется при диаметре скважины от 6 см до 80 см и глубиной до 50 м. Иногда работы могут проводиться на глубину до 100 м. Во время подъема бура стены скважины хорошо закрепляются. Чтобы не происходило осыпание стенок, за шнеком сразу погружают обсадную трубу.

• Мобильность установки.
• Простая организация буровых работ.

• Ограничение глубины бурения.
• Нельзя использовать для бурения в скальных породах, вязких глинах, сыпучих песках, плывунах.

Роторная технология бурения скважин для воды — непрерывное вращательное движение долота, работающего как разрушающий инструмент, и использование глинистого раствора для вымывания породы из ствола скважины. Для бурения по этой технологии используются самоходные установки. При роторном бурении можно разбивать скальные породы с правильно рассчитанной нагрузкой и бурильными утяжеленными трубами. Для вымывания из ствола грунта грязевым насосом в бурильную трубу постоянно подается раствор.

Можно использовать обратную промывку, подавая глинистый раствор в затрубную полость. В этом случае разрушенная порода вымывается через трубу, что дает возможность быстрее и качественнее достать водоносный пласт.

Цена на роторное бурение несколько выше, чем цена шнекового бурения, но для добычи питьевой воды понадобится меньше времени.

Преимущества роторного способа:

• Высокая скорость проходки.
• Снижение цен на работы за счет экономии обсадных труб.

• Практически невозможно сделать пробы водоносного слоя без осуществления обсадки скважины и предварительного спуска.
• Необходимость в холодное время утеплять циркуляционную систему.
• Использование большого количества глины и воды, что загрязняет известковые пласты.

Обратите внимание! Чем больше глубина залегания водоносного слоя, тем чище вода будет поступать на ваш участок.

Ударно-канатное

Ударно-канатное бурение скважин

Прохождение стволов ударно-канатным методом является самым длительным, трудоемким и старым способом бурения, но при этом остается одной из самых качественных технологий строительства скважин. Порода разрушается от ударов тяжелого снаряда, резко опускаемого с высоты. После каждого удара измельченная порода достается из желонки.

Установка состоит из стакана, лебедки, троса, блока или треноги забивной желонки. Стакан — труба, заостренная на одном конце. Используя лебедку, стакан поднимают над забоем и резко опускают. Падая, он врезается в слой породы и набирает внутрь ее небольшое количество.

Чтобы как можно лучше преодолеть сопротивление грунтового слоя и проникнуть в него, используют специальную ударную штангу. При ударе штангой по торцу стакана происходит его наполнение породой.

Точно так же работает желонка. Для твердых слоев пород применяется буровое долото способное измельчить или раскрошить породу.

Преимущества ударно-канатного способа:

• Нет надобности использовать глинистый раствор для вымывания породы из скважины.
• О вскрытии водоносного слоя бурильщик узнает практически сразу.
• Длительность эксплуатации скважины.

• Высокий ценовой уровень.
• Большая трудоемкость процесса.
• Необходимость перекрывать все плывуны и водоносные слои обсадной трубой.

При ограниченной площади самым эффективным и практичным вариантом бурения скважины считается ручное бурение. Для работы используется ручной бур, переходные штанги, инструменты для чистки бура и рукоятки. Диаметр бура может быть от 10 см до 30 см. Технология бурения скважин для воды вручную обычно применяется для глубины ствола в 10 м. Чтобы продолжить бурение дальше, нужно прикладывать много физических усилий.

Обратите внимание! Если обеспечить разработку скважины лебедкой, блоком и подвесным устройством, глубина ствола значительно увеличится. При ручном способе два человека могут пробурить 10 м скважину за два рабочих дня.

• Низкий ценовой уровень.
• Ремонтные работы осуществляются легко и быстро.
• Использование малогабаритного оборудования.
• Не используется тяжелая техника, способная нанести повреждения на приусадебном участке.
• Возможность бурения скважины в труднодоступных местах.
• Легкая и быстрая организация работ.
• Бурение проводится в короткие сроки.

• Невозможность достать малогабаритным оборудованием глубоких водоносных пластов.
• В поверхностных слоях не всегда может быть вода пригодная для питья.
• Бурение можно проводить только в грунтах средней твердости и мягких породах.

Вы ознакомились с основными технологиями бурения скважин на воду и теперь можете выбрать то, что больше всего подходит для вашего участка. Если вам нужна только техническая вода, лучше всего применить технологию ручного бурения. Для более глубоких скважин лучше воспользоваться одной из первых трех представленных технологий.

Источник: rusbyr.ru

Способы, как пробурить скважину своими руками вручную и что для этого нужно

Высокая стоимость услуг буровиков все чаще заставляет владельцев частных подворий искать простые и доступные способы добычи питьевой воды своими силами. Пробурить скважину вполне можно самостоятельно, но для этого необходимо иметь практические навыки и опыт, предварительно ознакомиться с тонкостями этой, к слову, тяжелой работы, и подготовить минимальный набор оборудования. Ниже представлены упрощенные способы проходки и обустройства источника. Итак, как пробурить скважину своими руками, и что для этого нужно – читаем, изучаем фото, вдохновляемся и решаем, стоит ли делать работу самостоятельно или доверить процесс специалистам.

Разновидности скважин

Перед тем, как приступить к работе, требуется выбрать подходящую разновидность скважины. В соответствии тому, насколько глубоко пролегает пласт воды, выделяют три основных вида проходок:

• Абиссинский колодец.
• Фильтровая скважина.
• Артезианская скважина.

А теперь рассмотрим особенности каждой выработки. Абиссинский колодец – упрощенный вариант проходки, пробурить который можно практически в любом месте. Существенным недостатком такой скважины называют относительно низкое качество воды. Чаще ее применяют для полива или иных схожих нужд.

Для употребления в пищу такая вода не подходит или может использоваться только после многоуровневой очистки. Обусловлено это тем, что воды, залегающие на малой глубине, подпитываются осадками и содержат вредные примеси.

Для подготовки абиссинского колодца, который нередко именуется скважиной-иглой, применяется чаще технология забивки, задействовать которую для работ над проходками других видов нельзя. При наличии необходимого оборудования и помощников выполнить работы по изготовлению подобного колодца можно в течение одного дня.

Перед тем, как пробурить скважину своими руками, рекомендуется заранее подсчитать, какой именно запас воды необходим. К примеру, если требуется обеспечить дом, баню, иные надворные постройки, лучше остановить выбор на фильтровой скважине – ее дебит достаточен, а пробурить такую проходку относительно просто. Глубина залегания пластов воды в этом случае составляет от 20 до 30 метров.

Лучшим вариантом называют артезианские источники – они не заиливаются, поскольку вода содержится в трещинах скальных пород, не содержит вредных примесей, не нуждается в фильтрации и полностью пригодна для питья. Единственный ее недостаток – глубина залегания вод, которая может составлять от 30 до 100 и более метров. Вероятно, практически каждый сейчас задумался о том, как бурить скважину под воду своими руками, учитывая столь значительную глубину. К сожалению, никак, этот вид скважины приведен здесь лишь для примера, добраться до артезианских вод посредством кустарных способов невозможно.

Кустарные способы

Для бурения специалисты используют специализированные буровые установки, которые позволяют добраться до вод, залегающих на значительной глубине, буквально за несколько часов. Однако даже при отсутствии специальных практических навыков и дорогостоящего оборудования вполне можно обеспечить дом и подворье достаточно чистой питьевой водой.

Разумеется, это возможно, если подойти к решению вопроса с толком, чувством, расстановкой. Итак, как пробурить скважину для воды своими руками – попробуем рассмотреть вопрос детально. Существует несколько основных кустарных способов, справиться с которыми реально при условии наличия навыков. Рассмотрим каждый из них более подробно.

Ударно-канатный метод

Для бурения посредством ударно-канатного способа следует заблаговременно подготовить обязательный в данном случае инструмент – желонку, которая являет собой отрез трубы, имеющий острый край и клапан. Создание проходки таким методом занимает немало времени, однако с его помощью вполне можно сделать шахту глубиной 30 метров и более. Далее представлена подробная инструкция о том, как сделать скважину для воды своими руками приведенным выше способом:

• Для упрощения работы предварительно рекомендуется сделать небольшое углубление при помощи обычного бытового бура.
• Над подготовленной упомянутым выше способом ямкой размещается тренога, оснащенная блоком.
• При помощи блока устанавливается трос, дополнительно оснащенный желонкой.
• В подготовленную посредством садового бура роняют желонку, предварительно установив ее на высоту не менее 1,5 метра. Процесс бурения скважины основан в данном случае на следующем принципе: заостренный край желонки рыхлит грунт, который захватывается при помощи клапана.
• Прежде чем вытащит устройство из шахты, необходимо совершить несколько сильных ударов, эта мера поможет захватить как можно больше грунта и несколько ускорить процесс работы.
• По мере увеличения глубины шахты требуется опускать в нее обсадную колонну, которая предупредит возможное разрушение стенок скважины.

Перед тем, как сделать скважину для воды своими руками на 10 метров посредством желонки, рекомендуется ознакомиться с рядом полезных советов. Один из наиболее важных: в процессе изготовления проходки следует пройти первый слой и углубиться далее для получения воды из второго водоносного пласта. Несмотря на то, что общий срок работы будет значительно увеличен, эта мера позволит получить гораздо более чистую воду.

Метод ударного бурения также допускает использование устройства, аналогичного желонке, а именно – забивного стакана. В отличие от первого варианта, этот прибор не оснащен клапаном. Обусловлено это тем, что стакан используется преимущественно для бурения скважины на вязких грунтах, к примеру, при прохождении суглинистых почв, которые удерживаются в емкости естественным образом без необходимости наличия клапанного устройства.

Перед тем, как самому пробурить скважину для воды, рекомендуется подготовить два устройства, представленных выше. Комплексное их использование позволит в разы ускорить процесс прохождения шахты, независимо от вида грунта.

Роторный способ

Роторный способ не следует рассматривать в качестве кустарного способа, так как его задействование предполагает использование специализированного оборудования. Однако перед тем, как пробурить скважину, ознакомиться рекомендуется и с этой методикой.

Роторный способ чаще применяется профессиональными бурильщиками в том случае, если предполагается проведение работ на скальных породах. Для использования его на практике требуется наличие буровой установки, оснащенной ротором. Изготовить такое оборудование в кустарных условиях практически невозможно.

Процесс прохождения шахты осуществляется посредством бура, вращение которого происходит в результаты работы мотора. Непосредственно ротор в данном случае выступает в качестве движущего момента, вращающего расположенный в глубинных слоях шахты инструмент. Помимо непосредственно буровой установке способ требует использования дополнительных инструментов для промывки проходки.

Видео описание

Наглядно про роторное бурение скважины смотрите в видео:

Бурение скважины-иглы

Если актуален вопрос о том, как пробурить скважину для воды, задействовать которую предполагается для питья, но после проведения очистки, лучше выбрать абиссинский колодец. Если пласты воды располагаются в непосредственной близости от поверхности, сделать такую скважину посредством простых подручных инструментов можно буквально за несколько часов.

Процесс бурения осуществляется согласно следующему алгоритму:

• В первую очередь в пластах грунта требуется пробурить отверстие, диаметр которого не должен превышать 8 см. Бурение требуется проводить до момента прохождения плывуна. Для этого используются узкие шнеки, которые требуется наращивать по мере необходимости.
• Далее в готовую шахту устанавливается труда, дополнительно оснащенная заостренным наконечником.
• При помощи трубы грунт забивается до достижения водоносного пласта.

Установка шланга при использовании скважины-иглы не требуется, в качестве такового выступает сама труба. При этом важно учитывать, что наращивание трубы требуется осуществлять небольшими отрезками, оптимальная длина каждого из которых составляет 1 – 1,5 метра.

На местах среза необходимо соединять отрезки при помощи герметика и подмотки. Преимуществом абиссинского колодца являются незначительные размеры, а также возможность использования поверхностного насоса. При наличии необходимости использовать указанный способ добычи воды можно даже в погребе.

Шнековое бурение

Как и следует из названия, для бурения скважины посредством шнекового метода требуется использование одноименного инструмента – шнека. Приведенное устройство представлено в виде штанги, которая оснащена рабочим инструментом, имеющим внешнее сходство с винтом. В процессе проведения работ дополнительно может потребоваться использование долота. Необходимость в нем может возникнуть при прохождении твердых, к примеру, скальных пород.

Принцип работы шнека прост: при помощи лопастей устройство ввинчивается в грунт, а также позволяет удалить из шахты отработанную породу. При бурении рекомендуется следовать такому алгоритму:

• Весь процесс прохождения шахты осуществляется посредством бурения, то есть, совершения шнеком вращательных движений. Делать это требуется вручную.
• По мере прохождения шахты необходимо периодически вынимать отработанный грунт на поверхность.
• В процессе проведения работ требуется периодически, в данном случае – по мере необходимости, наращивать новые части устройства, используя для этого резьбовое соединение.
• Для предупреждения обрушения стен скважины в обязательном порядке требуется использование обсадных труб. Обустраивать с их помощью скважину следует с самого начала работ и до момента полного их завершения.
• Процесс требуется проводить до того момента, пока не будет затронут пласт воды. После этого необходимо полностью пройти его и углубиться при помощи винта далее на расстояние, не превышающее 50 см.
• После завершения следует извлечь буровое устройство, а также установить обсадную трубу таким образом, чтобы ее конец располагался по центру водоносного пласта.
• После завершения всех этапов работ требуется установить фильтр, насос, а также провести прокачку скважины.

Использование шнека рекомендуется, если актуален вопрос относительно того, как самому пробурить скважину для воды 20 метров. Однако при подборе метода важно учитывать такой критерий, как состав грунта. К примеру, для бурения рыхлых и скальных пластов лучше всего использовать ударный метод.

Видео описание

О том, как проводят шнековое бурение в этом видео:

Советы и рекомендации

Для тех, кто серьезно настроен на создание скважины собственными силами, полезны будут следующие советы и рекомендации:

• Чтобы вода всегда была чистой и свежей, рекомендуется обустроить скважину таким образом, чтобы обеспечить циркуляцию воздуха.
• Прежде чем использовать воду из скважины для ежедневных нужд, рекомендуется обязательно провести ее анализ. Как правило, при низком качестве воды требуется подобрать подходящий фильтр.
• И наконец, брать воду для проведения анализа состава и бытовых нужд следует не ранее, чем через несколько дней после завершения работ, в противном случае результаты могут быть недостоверными.

Заключение

Процесс бурения сложно назвать простой работой, выполнить которую по силам каждому. Необходимо наличие не только ряда специальных инструментов, но также практических навыков и знаний. Именно поэтому в большинстве случаев, к примеру, при глубоком залегании водоносных пластов, рекомендуется отказаться от самостоятельного проведения работ и обратиться к специалистам, которые выполнят задачу максимально качественно и в короткие сроки.

Источник: m-strana.ru

Бурение скважины своими руками

Способы бурения скважин и рекомендации по их выбору. Инструменты и материалы для выполнения работ. Технология создания вертикальных шахт.

Выбор технологии бурения скважины

Целью бурения является создание вертикальной шахты небольшого диаметра от поверхности к подземным водоносным слоям для установки насоса. Чтобы стенки не обрушивались, в ствол устанавливают металлические или пластиковые обсадные трубы. В нижнюю часть шахты помещают фильтрующую колонку, состоящую из колена, отстойника и фильтра.

Бурение скважин относится к сложным процессам, в которых присутствует тяжелый физический труд. Но на сегодняшний день это самый доступный способ обеспечить свои владения питьевой или технической водой без больших финансовых вложений.

Перед началом работы всегда выясняйте глубину залегания водоносного слоя, от которой зависит способ бурения и тип скважины. Если расстояние от 3 до 12 м, бурят абиссинскую скважину, до 50 м — песчаную, более 50 м — артезианскую. В последнем случае потребуется профессиональная установка и специальное разрешение местных властей. Это ценный природный ресурс.

Верховодка чаще всего используется для полива. Ее можно пить, но только после проверки в санэпидемстанции. Чаще всего влагу добывают из безнапорного пласта, состоящего из пропитанного водой песка, ограниченного сверху и снизу глиняной оболочкой. Дебет жидкости в стволе — около 2 м 3 в сутки, что вполне достаточно для ведения хозяйства.

Скважину называют песчаной, даже если полезный слой состоит из гальки, гравия и т.д. На этой глубине вода недостаточно отфильтрована, поэтому необходимо тщательно выбирать место для бурения, а жидкость обязательно сдавать на проверку в лабораторию. При обнаружении вредных для человека химических и органических соединений скважину эксплуатировать не рекомендуется.

На глубине более 10 м иногда встречаются напорные пласты, которые выдавливают воду к поверхности. Они состоят из трещиноватых или рыхлых пород: известняка, суглинка, гравийно-галечниковых. Наиболее чистая вода, не требующая очистки, добывается из известняков, поэтому все подобные скважины носят его название. Дебет очень большой — от 5 м 3 в сутки.

Существует несколько способов бурения скважин:

Роторное. Инструмент входит в грунт при вращении и выдавливает наверх раздробленную породу.

При выборе технологии бурения обратите внимание на следующую информацию:

В европейской части страны безнапорные платы залегают до 20 м от поверхности.

Подготовительные работы

Перед тем как бурить скважину, изготовьте треногу — специальное устройство для подъема и опускания обсадных труб и рабочего инструмента. Ее размеры зависят от способа выполнения работ. Для шнековой проходки изготавливают конструкцию высотой 4 м и более, для абиссинского колодца и ударно-канатного бурения достаточно высоты 2 м.

Треногу изготавливают в виде равносторонней трехгранной пирамиды из труб или бревен. Из заготовок длиной 6 м можно получить очень прочную жесткую установку высотой 4,5 м. Такие габариты позволят опускать колена длиной 3 м.

Для сборки конструкции выполните следующее:

Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.

Инструменты и приспособления для бурения скважины

Перед тем как бурить скважину для воды, приготовьте специальные инструменты:

Металлический шнек. Наиболее распространенный инструмент для строительства шахт. Применяется для работы на несыпучих грунтах. Бур-шнек заводского производства двухзаходный.

Такая конструкция не позволит увести инструмент в сторону и перекосить его. Нижнее основание изготавливают размерами 45-85 мм, диаметр лезвия — 258-290 мм.

Часто для строительства одной скважины используют поочередно несколько видов инструментов. Например, для работы на глинистых почвах применяют шнек, желонку и бур-ложку. Для прохождения галечных пластов — желонку, долото и обсадные трубы.

Как бурить скважину для воды

Суть бурения состоит в создании ствола путем извлечения раздробленных пластов грунта на поверхность с помощью особых приспособлений. Они «завинчиваются» или забиваются в землю, а затем удаляются вместе с разрыхленной почвой. Рассмотрим наиболее популярные способы создания скважин с указанием основной и вспомогательной оснастки.

Нюансы использования обсадной трубы при бурении

Обсадная труба защищает ствол от обрушения. В скважины устанавливают изделия из различных материалов, достоинства и недостатки которых приведены в таблице:

Материал трубы	Достоинства	Недостатки
Асбест	Дешевизна, длительный срок эксплуатации	Содержат вредные для человека вещества
Оцинкованный металл	Дешевизна	Наличие цинка, вредного для организма человека; появление коррозии, которая загрязняет воду
Нержавеющая сталь	Прочность, большой срок эксплуатации	Дороговизна, сложности со сваркой отдельных элементов
Сталь	Прочность, большой срок эксплуатации	Коррозия, которая загрязняет воду
Пластиковые трубы ПВХ и ПНД	Дешевизна, небольшой вес	Не выдерживают большие нагрузки, не все трубы идеально ровные

Для соединения друг с другом на торцах изделий нарезается резьба. Самый первый отрезок служит фильтром, поэтому на стенках выполняют отверстия или пазы, а снаружи наматывают проволоку. Диаметр обсадной трубы должен быть таким, чтобы в нее входил выбранный вами насос. От способа ее установки в скважину зависит технология выполнения работ.

Наиболее простой монтаж изделия — опускание в готовую шахту, поэтому диаметр бура должен быть больше наружного диаметра трубы. Подобным образом обустраивают ствол до 10 м, выполненный в плотном несыпучем грунте. Однако нет гарантии, что шахта не осыплется во время установки труб или при сверлении.

Монтаж обсадной трубы после бурения происходит так:

Закрепите к нижней части (фильтру) ворот (хомут с ручками) и опустите его в отверстие. Ручки не позволят упасть элементу на дно ствола.

Последовательность установки изделия следующая:

Пробурите скважину на глубину 1 м.

Шнековое бурение

Бурение скважин спиралевидным инструментом считается самым доступным из всех возможных методов.

Работа выполняется следующим образом:

Выкопайте яму глубиной в несколько штыков в отмеченном с помощью треноги месте.

При необходимости вращение можно чередовать с ударами по верхней части бура. Чтобы разбить твердые пласты, его часто приподнимают лебедкой и отпускают. Инструмент углубляется в твердые пласты, после чего раздробленный грунт удаляется шнеком.

Бурение ударно-канатным методом

К ударно-канатному бурению скважины на воду относится создание шахты с помощью желонки.

Работы выполняются в такой последовательности:

Выполните монтаж треноги в месте выполнения работ, как описано в предыдущем разделе.

Источник: tutknow.ru
