1 Область применения
Настоящий свод правил устанавливает обязательные требования, которые должны выполняться при проектировании, строительстве и эксплуатации зданий различного назначения, планировке и застройке городских и сельских поселений с целью защиты от шума и обеспечения нормативных параметров акустической среды в производственных, жилых, общественных зданиях, на прилегающих к ним территориях и в рекреационных зонах.
2 Нормативные ссылки
В настоящем своде правил приведены ссылки на следующие нормативные документы:
ГОСТ 12.1.023–80 ССБТ. Шум. Методы установления значений шумовых характеристик стационарных машин
ГОСТ 27296 87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения
ГОСТ 30691–2001 (ИСО 4871-96) Шум машин. Заявление и контроль значений шумовых характеристик
ГОСТ 31295.2–2005 (ИСО 9613-2.1996) Шум. Затухание звука при распространении на местности. Часть 2. Общий метод расчета
ГОСТ Р 53187–2008 Акустика. Шумовой мониторинг городских территорий
П р и м е ч а н и е – При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования – на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться замененным (измененным) документом. Если ссылочный материал отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем своде правил использованы термины и определения по ГОСТ Р 53187, а также термины с соответствующими определениями, приведенные в приложении А.
4 Общие положения
4.1 В состав документов территориального планирования субъектов Российской Федерации, муниципальных образований, генеральных планов поселений и городских округов, районов, микрорайонов и кварталов должен в обязательном порядке входить раздел «Защита от шума».
Данный раздел в зависимости от стадии проектирования должен включать в себя: на стадии схемы территориального планирования, генерального плана городского
или сельского поселения – карты шума на территориях, прилегающих к внешним автомобильным дорогам, к участкам внутренней улично-дорожной сети, к железным дорогам, к трассам водного и воздушного транспорта, к промышленным зонам и отдельным промышленным и энергетическим объектам;
на стадии проекта планировки промышленной зоны города и генерального плана группы предприятий – карты шума промышленных предприятий, а также перечень и обоснование архитектурно-планировочных и строительно-акустических мероприятий по снижению воздействия шума на территорию вокруг промышленной зоны или вокруг группы предприятий;
на стадии проекта детальной планировки района, микрорайона, квартала города – карты шума на соответствующей территории; расчеты ожидаемых уровней шума у фасадов жилых и общественных зданий с нормируемыми уровнями шума и на площадках отдыха; перечень и обоснование мероприятий по защите от шума зданий и непосредственно прилегающих к ним территорий.
4.2 При разработке проектной документации объектов капитального строительства
и реконструкции зданий вопросы защиты от шума должны быть рассмотрены и документально зафиксированы в следующих разделах:
в разделе «Технологические решения» (для производственных предприятий) при выборе технологического оборудования и схем его размещения в производственных цехах и на территории промышленного предприятия, обеспечивающих максимально возможное снижение шума на рабочих местах. При этом следует отдавать предпочтение при прочих равных условиях малошумному оборудованию, шумовые характеристики которого сертифицированы и заявлены в соответствии с ГОСТ 12.1.023
в разделе «Строительные решения» (для производственных предприятий) на основе акустического расчета ожидаемых уровней шума на рабочих местах должна быть дана оценка соответствия расчетных уровней шума допустимым уровням шума и
в случае превышения последних должны быть выбраны и запроектированы строи- тельно-акустические мероприятия по защите от шума;
в разделе «Архитектурно-строительные решения» (для объектов жилищногражданского строительства) должны быть выполнены расчеты ожидаемых уровней шума в помещениях с нормируемыми уровнями шума, определена требуемая звукоизоляция воздушного и ударного шума ограждающими конструкциями здания и разработаны их технические решения;
в разделе «Инженерное оборудование» на основе расчета ожидаемых уровней шума, создаваемого инженерным оборудованием здания, должны быть намечены и обоснованы соответствующими расчетами проектные решения по звуко- и виброизоляции инженерного оборудования.
4.3 В общем случае мероприятия по защите от шума должны предусматривать: а) на рабочих местах промышленных предприятий:
рациональное с акустической точки зрения решение генерального плана промышленного объекта и рациональное объемно-планировочное решение производственных зданий;
применение при строительстве и реконструкции производственных зданий: ограждающих конструкций зданий с требуемой звукоизоляцией; звукопоглощающих конструкций (звукопоглощающих облицовок, кулис, штучных поглотителей); звукоизолирующих кабин наблюдения и дистанционного управления;
звукоизолирующих кожухов на шумных агрегатах; акустических экранов (выгородок);
глушителей шума в системах вентиляции, кондиционирования воздуха и в аэрогазодинамических установках; виброизоляции технологического оборудования;
б) в помещениях жилых и общественных зданий:
рациональное объемно-планировочное решение жилого или общественного здания; применение при строительстве и реконструкции зданий:
ограждающих конструкций, обеспечивающих нормативную звукоизоляцию; звукопоглощающих облицовок (в помещениях общественных зданий); глушителей шума в системах принудительной вентиляции и кондиционирования воздуха; виброизоляции инженерного и санитарно-технического оборудования зданий;
в) на территории жилой застройки:
применение рациональных приемов планировки и застройки городских и сельских поселений, городских округов, жилых районов, микрорайонов и кварталов;
соблюдение санитарно-защитных зон (по фактору шума) промышленных и энергетических предприятий, автомобильных и железных дорог, аэропортов, предприятий транспорта (железнодорожных сортировочных станций, депо, автобусных и троллейбусных парков и т.п.);
строительство шумозащитных зданий; сооружение придорожных шумозащитных экранов и устройство шумозащитных
полос зеленых насаждений; г) в помещениях, требующих специального акустического благоустройства и
создания оптимальных условий для восприятия аудиоинформации (аудитории, зрительные залы театров, кинотеатров, дворцов культуры, спортивные залы, залы ожидания и операционные залы железнодорожных, автомобильных и аэровокзалов):
рациональное объемно-планировочное решение зала (аудитории); применение:
ограждающих конструкций, обеспечивающих требуемую звукоизоляцию от внутренних и внешних источников шума; звукопоглощающих материалов и конструкций; звукоотражающих и звукорассеивающих конструкций;
глушителей шума в системах принудительной вентиляции и кондиционирования воздуха.
4.4 Акустический расчет должен производиться в следующей последовательности: выявление источников шума и определение их шумовых характеристик; выбор точек в помещениях и на территориях, для которых необходимо провести
расчет (расчетных точек); определение путей распространения шума от его источника (источников) до
расчетных точек и потерь звуковой энергии по каждому из путей (снижение за счет расстояния, экранирования, звукоизоляции ограждающих конструкций, звукопоглощения и др.);
определение ожидаемых уровней шума в расчетных точках; определение требуемого снижения уровней шума на основе сопоставления
ожидаемых уровней шума с допустимыми уровнями шума; разработка мероприятий по обеспечению требуемого снижения уровней шума;
проверочный расчет достаточности выбранных шумозащитных мероприятий для обеспечения защиты объекта или территории от шума.
4.5 Акустический расчет следует проводить по уровням звуковой мощности
L w , дБ, или уровням звукового давления L p , дБ, в октавных полосах со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.
Допускается также проведение расчетов по корректированному уровню звуковой
мощности L A w , дБА, или по уровню звука по частотной коррекции «А» L A , дБА.
Расчет проводят с точностью до десятых долей децибела, окончательный результат округляют до целых значений.
4.6 Акустические расчеты должны выполняться по методикам, изложенным в соответствующих cводах правил.
5 Источники шума и их шумовые характеристики
5.1 Основными источниками шума в зданиях различного назначения являются технологическое и инженерное оборудование.
Шумовыми характеристиками технологического и инженерного оборудования, создающего постоянный шум, являются уровни звуковой мощности L w , дБ, в восьми октавных полосах частот со среднегеометрическими частотами 63 8000 Гц (октавные уровни звуковой мощности), а оборудования, создающего непостоянный шум, эквивалентные уровни звуковой мощности L w экв и максимальные уровни звуковой мощности L w макс в восьми октавных полосах частот.
5.2 Шумовые характеристики технологического и инженерного оборудования должны содержаться в его технической документации и прилагаться к разделу проекта «Защита от шума». Следует учитывать зависимость шумовых характеристик от режима работы, выполняемой операции, обрабатываемого материала и т.п. Возможные варианты шумовых характеристик должны быть отражены в технической документации оборудования.
5.3 Основными источниками внешнего шума являются потоки всех видов городского транспорта, проходящего по автомобильным и железнодорожным магистралям, суда при их движении в акваториях, самолеты в зонах воздушного подхода к аэропортам, производственные, коммунальные и энергетические объекты и их отдельные установки, открытые стадионы, внутриквартальные источники шума:
транспорт в местах въезда в гаражи, стоянки; вентиляция и системы кондиционирования воздуха этих объектов, центральные тепловые пункты, хозяйственные дворы магазинов, спортивные и игровые площадки, стройплощадки и др.
5.4 Шумовыми характеристиками источников внешнего шума являются:
для транспортных потоков на улицах и дорогах эквивалентный уровень звука L Aэкв , дБА, и максимальный уровень звука L Aмакс , дБА, на расстоянии 7,5 м от оси первой полосы движения (для трамваев на расстоянии 7,5 м от оси ближнего пути);
Источник: studfile.net
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящие нормы и правила устанавливают обязательные требования, которые должны выполняться при проектировании, строительстве и эксплуатации зданий различного назначения, планировке и застройке населенных мест с целью защиты от шума и обеспечения нормативных параметров акустической среды в производственных, жилых, общественных зданиях и на территории жилой застройки.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящих нормах и правилах приведены ссылки на следующие нормативные документы:
ГОСТ 12.1.023-80 ССБТ. Шум. Методы установления значений шумовых характеристик стационарных машин
ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний
ГОСТ 27296-87. Защита от шума в строительстве. Звукоизоляция ограждающих конструкций зданий. Методы измерения
СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений
СП 23-103-2003 Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий
3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Термины с соответствующими определениями, применяемые в настоящих нормах и правилах, приведены в приложении А.
4 ОБЩИЕ ПОЛОЖЕНИЯ
4.1 Защита от шума строительно-акустическими методами должна обеспечиваться:
а) на рабочих местах промышленных предприятий:
рациональным с акустической точки зрения решением генерального плана объекта, рациональным архитектурно-планировочным решением зданий;
применением ограждающих конструкций зданий с требуемой звукоизоляцией;
применением звукопоглощающих конструкций (звукопоглощающих облицовок, кулис, штучных поглотителей);
применением звукоизолирующих кабин наблюдения и дистанционного управления;
применением звукоизолирующих кожухов на шумных агрегатах;
применением акустических экранов;
применением глушителей шума в системах вентиляции, кондиционирования воздуха и в аэрогазодинамических установках;
виброизоляцией технологического оборудования;
б) в помещениях жилых и общественных зданий:
рациональным архитектурно-планировочным решением здания;
применением ограждающих конструкций, обеспечивающих нормативную звукоизоляцию;
применением звукопоглощающих облицовок (в помещениях общественных зданий);
применением глушителей шума в системах принудительной вентиляции и кондиционирования воздуха;
виброизоляцией инженерного и санитарно-технического оборудования зданий;
в) на территории жилой застройки:
соблюдением санитарно-защитных зон (по фактору шума) промышленных и энергетических предприятий, автомобильных и железных дорог, аэропортов, предприятий транспорта (сортировочных станций, трамвайных депо, автобусных парков);
применением рациональных приемов планировки и застройки жилых кварталов и районов;
применением шумозащитных зданий;
применением придорожных шумозащитных экранов;
применением шумозащитных полос зеленых насаждений.
4.2 Акустическое благоустройство, создание оптимальных акустических условий в аудиториях, зрительных залах театров, кинотеатров, дворцов культуры, спортивных залах, залах ожидания и операционных залах железнодорожных, аэро- и автовокзалов должно обеспечиваться:
рациональным объемно-планировочным решением зала (объем, соотношение линейных размеров);
применением звукопоглощающих материалов и конструкций;
применением звукоотражающих и звукорассеивающих конструкций;
применением ограждающих конструкций, обеспечивающих требуемую звукоизоляцию от внутренних и внешних источников шума;
применением глушителей шума в системах принудительной вентиляции и кондиционирования воздуха;
применением систем звукоусиления, оповещения и передачи информации.
4.3 В проектах должны быть предусмотрены мероприятия по защите от шума:
в разделе «Технологические решения» (для производственных предприятий) при выборе технологического оборудования следует отдавать предпочтение малошумному оборудованию, шумовые характеристики которого установлены в соответствии с ГОСТ 12.1.023. Размещение технологического оборудования должно осуществляться с учетом снижения шума на рабочих местах в помещениях и на территориях путем применения рациональных архитектурно-планировочных решений;
в разделе «Строительные решения» (для производственных предприятий) на основе акустического расчета ожидаемого шума на рабочих местах должны быть, в случае необходимости, рассчитаны и запроектированы строительно-акустические мероприятия по защите от шума;
в разделе «Архитектурно-строительные решения» объектов жилищно-гражданского строительства на основе расчета звукоизоляции ограждающих конструкций зданий должны быть обоснованы их проектные решения;
в разделе «Инженерное оборудование» на основе расчета по вибро- и звукоизоляции инженерного оборудования должны быть обоснованы соответствующие проектные решения.
4.4 Раздел «Защита от шума» должен включаться в состав проектной градостроительной документации по планировке и застройке городов, поселков, сельских населенных пунктов, а также отдельных микрорайонов городов в соответствии со СНиП 2.07.01.
Данный раздел должен включать в себя:
на стадии технико-экономических основ развития города (ТЭО), генерального плана города, населенного пункта — карты шума улично-дорожной сети, железных дорог, водного и воздушного транспорта, промышленных зон и отдельных промышленных и энергетических объектов;
на стадии проекта планировки промышленной зоны города и генерального плана группы предприятий — карты шума промышленных предприятий, архитектурно-планировочные и строительно-акустические мероприятия по снижению воздействия шума на селитебную территорию;
на стадии проекта детальной планировки района города — карты шума на территории, расчеты ожидаемого шума у фасадов зданий (жилых, административных, детских дошкольных учреждений, школ, больниц), на площадках отдыха; типы и расположение шумозащитных зданий на магистральных улицах; устройство шумозащитных экранов на участках скоростных дорог; устройство шумозащитных полос зеленых насаждений; применение шумозащитных окон на фасадах зданий, обращенных в сторону магистральных улиц.
4.5 Акустический расчет должен производиться в следующей последовательности:
выявление источников шума и определение их шумовых характеристик;
выбор точек в помещениях и на территориях, для которых необходимо провести расчет (расчетных точек);
определение путей распространения шума от источника (источников) до расчетных точек и потерь звуковой энергии по каждому из путей (снижение за счет расстояния, экранирования, звукоизоляции ограждающих конструкций, звукопоглощения и др.);
определение ожидаемых уровней шума в расчетных точках;
определение требуемого снижения уровней шума на основе сопоставления ожидаемых уровней шума с допустимыми значениями;
разработка мероприятий по обеспечению требуемого снижения шума;
поверочный расчет ожидаемых уровней шума в расчетных точках с учетом выполнения строительно-акустических мероприятий.
4.6 Акустический расчет следует проводить по уровням звукового давления L, дБ, в восьми октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц или по уровням звука по частотной коррекции «А» LА, дБА. Расчет проводят с точностью до 0,1 децибела, окончательный результат округляют до целых значений.
4.7 В проектах защиты от шума должны быть определены технико-экономические показатели принятых решений.
4.8 Используемые в проектах звукоизоляционные, звукопоглощающие, вибродемпфирующие материалы должны иметь соответствующие пожарные и гигиенические сертификаты.
5 ИСТОЧНИКИ ШУМА И ИХ ШУМОВЫЕ ХАРАКТЕРИСТИКИ
5.1 Основным источником шума в зданиях различного назначения является технологическое и инженерное оборудование.
Шумовыми характеристиками технологического и инженерного оборудования, создающего постоянный шум, являются уровни звуковой мощности Lw, дБ, в восьми октавных полосах частот со среднегеометрическими частотами 63 — 8000 Гц (октавные уровни звуковой мощности), а оборудования, создающего непостоянный шум, — эквивалентные уровни звуковой мощности Lwэкви максимальные уровни звуковой мощности Lwмакс в восьми октавных полосах частот.
5.2 Шумовые характеристики технологического и инженерного оборудования должны содержаться в его технической документации и прилагаться к разделу проекта «Защита от шума». Следует учитывать зависимость шумовых характеристик от режима работы, выполняемой операции, обрабатываемого материала и т.п. Возможные варианты шумовых характеристик должны быть отражены в технической документации оборудования.
5.3 Основными источниками внешнего шума являются транспортные потоки на улицах и дорогах, железнодорожный, водный и воздушный транспорт, промышленные и энергетические предприятия и их отдельные установки, внутриквартальные источники шума (трансформаторные подстанции, центральные тепловые пункты, хозяйственные дворы магазинов, спортивные и игровые площадки и др.).
5.4 Шумовыми характеристиками источников внешнего шума являются:
для транспортных потоков на улицах и дорогах — эквивалентный уровень звука LАэкв, дБА, на расстоянии 7,5 м от оси первой полосы движения (для трамваев — на расстоянии 7,5 м от оси ближнего пути);
для потоков железнодорожных поездов — эквивалентный уровень звука LАэкв, дБА, и максимальный уровень звука LАмакс, дБА, на расстоянии 25 м от оси ближнего к расчетной точке пути;
для водного транспорта — эквивалентный уровень звука LАэкв, дБА, и максимальный уровень звука LАмакс, дБА, на расстоянии 25 м от борта судна;
для воздушного транспорта — эквивалентный уровень звука LАэкв, дБА, и максимальный уровень звука LАмакс, дБА, в расчетной точке;
для промышленных и энергетических предприятий с максимальным линейным размером в плане до 300 м включительно — эквивалентные уровни звуковой мощности Lwэкв и максимальные уровни звуковой мощности Lwмакс в восьмиоктавных полосах частот со среднегеометрическими частотами 63 — 8000 Гц и фактор направленности излучения в направлении расчетной точки Ф (Ф = 1, если фактор направленности не известен). Допускается представлять шумовые характеристики в виде эквивалентных корректированных уровней звуковой мощности LwAэкв, дБА, и максимальных корректированных уровней звуковой мощности LwAмакс, дБа;
для промышленных зон, промышленных и энергетических предприятий с максимальным линейным размером в плане более 300 м — эквивалентный уровень звука LАэкв.гр, дБА, и максимальный уровень звука LАмакс.гр, дБА, на границе территории предприятия и селитебной территории в направлении расчетной точки;
для внутриквартальных источников шума — эквивалентный уровень звука LАэкв и максимальный уровень звука LАмакс на фиксированном расстоянии от источника.
6 НОРМЫ ДОПУСТИМОГО ШУМА
6.1 Нормируемыми параметрами постоянного шума в расчетных точках являются уровни звукового давления L, дБ, в октавных полосах частот со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000 и 8000 Гц. Для ориентировочных расчетов допускается использование уровней звука LА, дБА.
6.2 Нормируемыми параметрами непостоянного (прерывистого, колеблющегося во времени) шума являются эквивалентные уровни звукового давления Lэкв, дБ, и максимальные уровни звукового давления Lмакс, дБ, в октавных полосах частот со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000 и 8000 Гц.
Допускается использовать эквивалентные уровни звука LАэкв, дБА, и максимальные уровни звука LAмакс, дБА. Шум считают в пределах нормы, когда он как по эквивалентному, так и по максимальному уровню не превышает установленные нормативные значения.
Назначение помещений или территорий
Уровень звукового давления (эквивалентный уровень звукового давления) L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц
Уровень звука LA (эквивалентный уровень звука LAэкв), дБА
Источник: www.stroyportal.ru
Актуализированный СНиП «Защита от шума» или СП 51.13330.2011
1. В СП 51.13330.2011 таблица 2 по сравнению с СНиП таблица 6 и СП 23-103-2003 таблица 1 требования снизились для ударного и для воздушного шума, а в названии таблицы написано — «при передачи звука сверху вниз».
2. СП 51.13330.2011 пункт 9.3 и таблица 3 «Нормативные индексы приведенного уровня ударного шума при передаче звука снизу вверх» новые требования и как расчитать ударный шум снизу вверх не понятно, хоть бы методику добавили.
3. Таблица 4 СП 51.13330.2011 по значениям нормативных спектров отличается от таблицы 4 СП 23-103-2003 одной цифрой — «Скорректированный уровень.. эталонного спектра по частоте 160 Гц был 57, стал 56.
строительное проектирование (после АР,ОДИ,ЭЭФ,ПБ,ПЗУ, ТХ и КР и обслед. писать «архитектор» некорр.)
СП 51.13330.2011 пункт 9.3 и таблица 3 «Нормативные индексы приведенного уровня ударного шума при передаче звука снизу вверх» новые требования и как расчитать ударный шум снизу вверх не понятно, хоть бы методику добавили.
Я сейчас занимаюсь расчетом звукоизоляции помещений жилых квартир находящихся над кафе.
СНиП 23-03-2003 строка №6, таблицы 6, для домов «категории А» Нормативные Rw=62дБ, Lnw=55 дБ сверху вниз, и 45 дБ при передаче снизу вверх раньше было,
СП 51.13330.2011, строка 5, таблица 2, нормативные Rw=57дБ, Lnw=63*дБ (оба примечания к таблице обязательны), и пункт 5, таблицы 3, 38 дБ при передаче снизу вверх.
Выполнил расчет пирога перекрытия в квартире над кафе :
1.слой ковролин- 5мм на воднодисперсном или полимерном клее- 2мм,
2. слой Стяжка из ГВЛВ -20 мм(1150кг/м3)
3. слой Керамзитовый песок -65мм (600 кг/м3) (понимаю что это не совсем правильно использовать керамзитовый песок вместо стяжки при использовании прокладки Этафом)
4. слой П.э пленка 200 микрон в два слоя (960 кг/м3)
5. слой вспененный ППЭ Этафом -10мм (33кг/м3) Динамический модуль упругости=0.6 и относительное сжатие 0,2.
6. слой монолитное перекрытие t=160мм, (2500 кг/м3)
7. слой подвесной потолок Lnw =Lnwо -1 дБ
Вывод: Rw=54дБ при Rwтреб=62 дБ не проходит, Lnw=59,5 дБ при Lnwтреб=55 дБ не проходит. для СНиП 23-03-2003
Вывод: Rw=54дБ при Rwтреб=57 дБ не проходит(но 3 дБ не убьют), Lnw=59,5 дБ при Lnwтреб=63 дБ проходит ударный шум в норме. для СП 51.13330.2011
для СП 51.13330.2011 таблица 3 как оценивать Lnwтреб= 38дБ. ?
По этому же решению заказчик предложил полы кнауф «Вега» для 160 мм монолитной плиты характеристики равны (примерно тот же самый пол, следует исключить только 5 слой и керамзитовый песок сделать 40 мм).
Получились результаты Rw=53дБ при Rwтреб=62 дБ не проходит, Lnw=57 дБ при Lnwтреб=55 дБ не проходит для СНиП 23-03-2003.
Вывод: Rw=53дБ при Rwтреб=57 дБ не проходит(но 3 дБ не убьют), Lnw=57 дБ при Lnwтреб=63 дБ проходит ударный шум в норме. для СП 51.13330.2011
для СП 51.13330.2011 таблица 3 как оценивать Lnwтреб= 38дБ. ?
Вопрос №1 общий, думаю всем важно знать, все эти нормативные показатели Rwтреб, Lnwтреб уменьшились в СП по сравнению со СНиП вследствии обязательного выполнения рекомендаций указанных в пункте 9.9 и до конца СП (т.е выполняяя эти рекомендации допустим как по кафе снизили Rwтреб на 5дБ, Lnwтреб аж на 8 дБ )?
Вопрос №2 допустим для полов кнауф Альбом М28.06/04 они при лабораторных испытаниях своих полов выполняли вышеупомянутые рекомендации или же делали жесткое закрепление со стенами?
Вопрос №3 . Повторюсь. Каким образом оценивать, рассчитывать требования таблицы 3 для ударного шума снизу вверх СП 51.13330.2011? (Может кто то проходил экспертизу по новому СП оставьте свои комментарии.Думаю любой инженер был бы безумно рад услышать комментарии экспертов и разработчиков). (Надеюсь мой текст не Топикап)
Источник: forum.dwg.ru
О шумности санитарно-технических узлов жилых зданий
Акустике жилых зданий вплоть до последнего времени не уделялось должного внимания. Контроль над соблюдением нормативных характеристикпо акустике жилья практически отсутствовал. Делалось это сознательно, в целях экономии (иногда до 30% от стоимости строительства). Существенными шагами, заставившими специалистов обращать внимание на вопросы, связанные с шумностью внутренних трубопроводных систем, в том числе санитарно-технических узлов жилых зданий, можно считать принятие двух нормативов: МГСН 2.04–97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях» и СНиП 23-03–2003 «Защита от шума». Однако вопросы по этой теме практически не отражены в современной специализированной литературе.

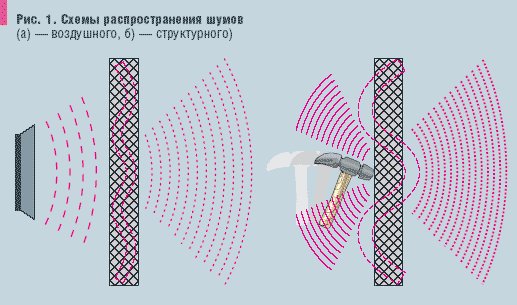

Рис. 1. Схемы распространения шумов
Рис. 2. Схема распространения воздушного шума от канализационного трубопровода

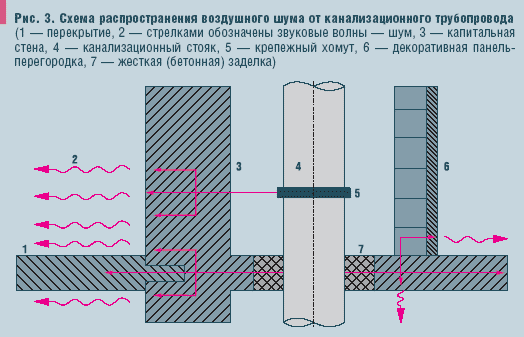

Рис. 3. Схема распространения воздушного шума от канализационного трубопровода

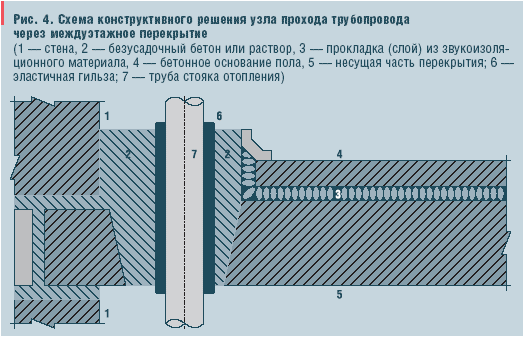

Рис. 4. Схема конструктивного решения узла прохода трубопровода через междуэтажное перекрытие

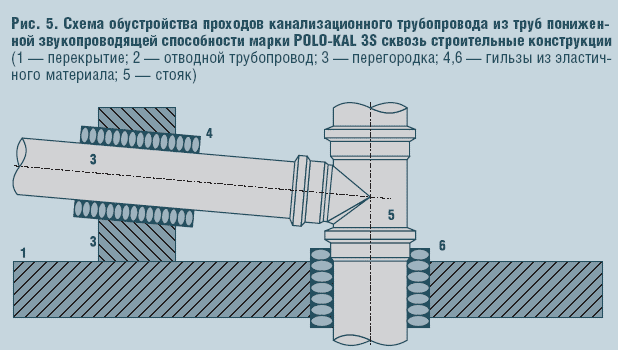

Рис. 5. Схема обустройства проходов канализационного трубопровода из труб пониженной звукопроводящей способности марки POLO-KAL 3S сквозь строительные конструкции

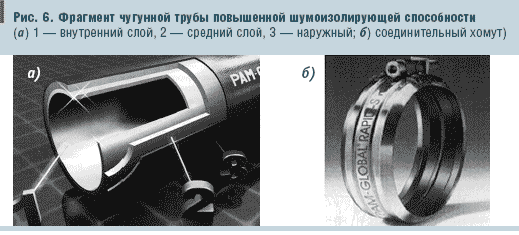

Рис. 6. Фрагмент чугунной трубы повышенной шумоизолирующей способности

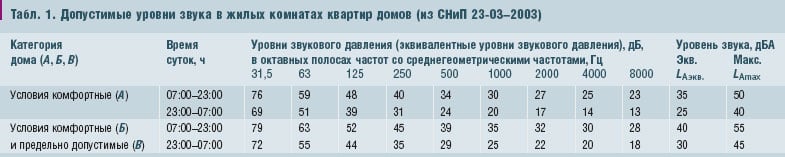

Табл. 1. Допустимые уровни звука в жилых комнатах квартир домов (из СНиП 23-03–2003)

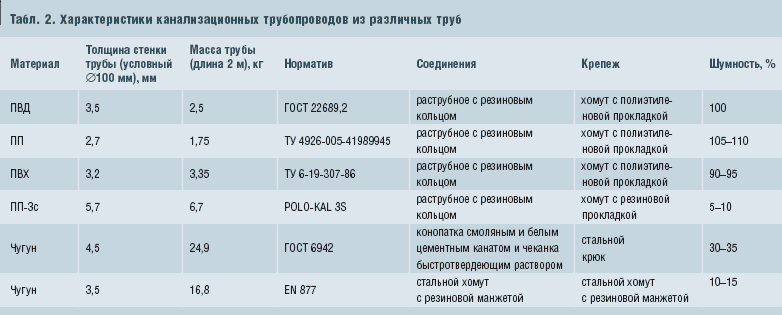

Табл. 2. Характеристики канализационных трубопроводов из различных труб
Для комфортного проживания людей требуется соблюдение научно обоснованных норм по проникновению шума в помещения, где они проводят основное время. В СНиП 23-03–2003 такие нормы установлены, например, для жилых помещений (табл. 1). По СНиП 23-03–2003 к инженерному оборудованию, связанному с трубопроводными системами и оказывающему наиболее существенное влияние на шумовой режим зданий относятся: системы вентиляции, кондиционирования воздуха и воздушного отопления; встроенные трансформаторные подстанции (ТП), встроенные индивидуальные тепловые пункты (ИТП), крышные котельные (п. 11.1).
При этом, исходными «производителями» шума в перечисленных системах являются вентиляторы, кондиционеры, фанкойлы, отопительные агрегаты (калориферы), регулирующие устройства в воздуховодах (дроссели, шиберы, клапаны, задвижки), воздухораспределительные устройства (решетки, плафоны, анемостаты), повороты и разветвления воздуховодов, насосы и компрессоры кондиционеров (п. 11.2). Для снижения шума вентилятора в п. 11.3 рекомендуется выбирать агрегат с наименьшими удельными уровнями звуковой мощности; обеспечивать работу вентилятора в режиме максимального КПД; снижать сопротивление сети и не применять вентилятор, создающий избыточное давление; обеспечивать плавный подвод воздуха к входному патрубку вентилятора.
Для снижения шума от вентилятора по пути его распространения по воздуховодам следует предусматривать центральные (непосредственно у вентилятора) и концевые (перед воздухораспределительными устройствами в воздуховоде) глушители шума; ограничивать скорость движения воздуха в сетях величиной, обеспечивающей уровни шума, генерируемого регулирующими и воздухораспределительными устройствами, в пределах допустимых значений в обслуживаемых помещениях (п. 11.4).
В качестве глушителей шума систем вентиляции могут применяться трубчатые, пластинчатые, цилиндрические и камерные, а также облицованные изнутри звукопоглощающими материалами воздуховоды и их повороты (п. 11.5). Конструкцию глушителя следует подбирать в зависимости от размера воздуховода, требуемого снижения уровней шума, допустимой скорости воздуха на основании расчета по соответствующему своду правил.
Для ограничения распространения повышенного шума от инженерного оборудования в другие помещения здания вентиляционные камеры, ТП и т.д. следует располагать подальше от помещений, требующих особенно низкого шумового фона; виброизолировать агрегаты с помощью пружинных или резиновых виброизоляторов; применять звукопоглощающие облицовки в вентиляционных камерах и других помещениях с шумным оборудованием; применять в этих помещениях полы на упругом основании (плавающие полы); применять ограждающие конструкции помещений с шумным оборудованием с требуемой звукоизоляцией (п. 11.6). Устройство централизованной принудительной приточной вентиляции в жилых зданиях — слишком дорогое удовольствие и используется крайне редко. Поэтому межкомнатные двери большинства жилых домов монтируются с щелями, через которые и проникают шумы.
Так, вентиляционная щель в 15 мм под дверью санузла снизит звукозащитный показатель Rw перегородки на 5–9 дБ. К примеру, сквозное отверстие диаметром 70–75 мм в стене разделяющей квартиры даже при Rw = 50 дБ позволит переговариваться с соседями. Естественно, санитарно-технические узлы нельзя отнести к помещениям, в которых проводится много времени. Вероятней всего именно по этой причине в СНиП 23-03–2003 отсутствуют какиелибо нормативные ограничения по уровню шума для санитарно-технических узлов жилых зданий. Однако кухонные, туалетные и ванные комнаты в наибольшей степени насыщены трубопроводами и сантехприборами, которые являются источниками значительного шума.
Естественно шум от трубопроводов и сантехприборов распространяется на другие помещения, вследствие чего нормированные уровни шума для того или иного из них могут быть превышены. С тем, чтобы обеспечить выполнение норм (см. табл. 1) и чтобы как-то ограничить влияние указанных шумовых явлений, в СНиП приводятся определенные рекомендации по выбору и устройству строительных конструкций (перекрытий,стен, перегородок и т.п.).
Чтобы соблюсти указанные нормативы необходимо знать не только звукоизолирующую способность строительных элементов, ограничивающих сантехузлы, но и уровни шума, обуславливаемые тем или иным его источником (имеются в виду канализационные трубопроводы, водопроводы, смесители, смывные бачки унитазов и др.). Причем трубопроводы сегодня могут монтироваться из труб различных материалов, выбор которых достаточно обширен, в том числе с точки зрения акустических характеристик.
Однако данных по акустическим параметрам внутренних трубопроводных систем в отечественной литературе практически нет. Прежде всего, рассмотрим природу шума, создаваемого трубопроводами в помещениях зданий [1]. В разговорах часто используют два близких по смыслу слова: «звук» и «шум». Звук — это физическое явление, вызванное колебательным движением частиц среды. Звуковые колебания имеют определенную амплитуду и частоту.
Так, человек способен слышать звуки, различающиеся по амплитуде в десятки миллионов раз. Воспринимаемые нашим ухом частоты располагаются в диапазоне от 16 до 20 000 Гц. Энергетика звука характеризуется интенсивностью (Вт/м2) или звуковым давлением (Па). Природа наделила человека способностью слышать и раскаты грома, и малейший шелест листвы. Для оценки столь разных звуков приняты показатель уровня интенсивности звука L и особые единицы измерения — децибелы (дБ).
Порог восприятия звука человеком соответствует звуковому давлению 2и10–5 Па. Шум представляет собой хаотичное, нестройное смешение звуков, отрицательно действующих на нервную систему. Чувствительность человеческого уха к очень низким и очень высоким частотам хуже, чем к частотам речевого диапазона (500–4000 Гц).
В приборе шумомере используют особую шкалу «А» (единицы измерения — децибелы А (дБА). В речевом диапазоне они почти совпадают с обычными децибелами. Физиологической характеристикой звука служит его громкость. Снижение уровня интенсивности звука L на 10 дБ субъективно ощущается как уменьшение громкости в 2 раза, а на 5 дБ — как уменьшение громкости на треть. Организм человека неодинаково реагирует на шум разного уровня и частотного состава.
В диапазоне 35–60 дБА реакция индивидуальна (по типу «мешает — не мешает»). Шумы в 70–90 дБА длительного воздействия приводят к заболеванию нервной системы, а в 100 дБА и выше — к снижению остроты слуха разной степени тяжести, вплоть до развития полной глухоты. По характеру распространения шума в помещении различают два вида, отличных по своей природе: воздушный и структурный.
Воздушный шум вызывается звуковыми волнами в форме колебаний воздуха, например, от динамика громкоговорителя (рис. 1, а). Такие шумы преобладают на улице, вне помещений. Структурный шум — ударного происхождения, например, от удара молотка по стене (рис. 1, б).
Наверняка многим приходилось наблюдать на собственном опыте, что стук по трубе центрального отопления (при этом создается шум в 45–60 дБА) на одном этаже слышен на всех остальных этажах многоэтажного дома и воспринимается, как будто бы источник шума находится рядом. Такие шумы, в зависимости от проводящей среды, распространяются на очень большие расстояния от источника и для человеческого слуха наиболее неприятны. Внутренние трубопроводы являются источниками обоих видов шума.
Например, во внутренних канализационных трубопроводах шумы возникают следующим образом. При сбросе воды находящиеся в ней взвешенные вещества, совершая хаотичные перемещения как вдоль, так и поперек трубопровода, вызывают непрерывную вибрацию его стенок, что и создает звуки.
Одни из них передаются через воздух посредством звуковых волн, которые вызывают вибрацию частиц в строительных конструкциях, тем самым распространяя шумы в соседние помещения (рис. 2). Наблюдения показывают, что при турбулентном течении стоков в трубопроводах может возникать наиболее сильный, так называемый «булькающий шум». Эти и другие шумы распространяются через заделку и крепления трубопроводов, вызывают вибрацию стен, через которые шум распространяется в соседние помещения (рис. 3).
Для изоляции от воздушного шума достаточно перекрытия толщиной 160 мм [2]. В монолитном домостроении используются перекрытия толщиной 200–250 мм. Но даже при такой толщине уровень ограничения проникновения ударного шума не достигается. Необходимо дополнительно устраивать звукоизолирующие полы. Вокруг оживленных магистралей уровень шума может достигать 80 дБА.
По санитарным нормам днем через приоткрытое окно не должно проникать больше 40 дБА. Для того, чтобы вам, находясь в комнате, показалось, что вы пребываете в абсолютной тишине, уровень шума не должен превышать 20 дБА. В большинстве случаев городская квартира находится под «давлением» 40–50 дБА. Максимальная цифра, на которую способны уменьшить шум многослойные конструкции — 15 дБ.
Фактически это предел для дополнительной звукоизоляции существующих стен и перекрытий. С помощью акустического потолка можно снизить шум максимум на 10 дБА. При толщине 70 мм четырехслойной панели, например, марки ЗИПС, можно снизить шум на 10 дБА.
Удвоение массы стены может обеспечить снижение всего на 6 дБА. Жилые дома современной постройки отличаются высокой насыщенностью трубопроводными системами. Это горячее и холодное водоснабжение, канализация и водостоки, отопление, нередко принудительная вентиляция и кондиционирование. Указанные системы состоят, как правило, из множества элементов. Это трубы,вентиляционные короба, фасонные соединительные части (отводы, тройники, крестовины и т.п.), фитинги (угольники, кресты, переходники и т.п.), смесители, водоразборные и запорные краны и вентили, водо- и теплосчетчики, регулирующая аппаратура, унитазы, мойки, биде, ванны и умывальники, вентиляционные установки и кондиционеры с электродвигателями, различные детали крепежа, водосточные воронки и т.д. и т.п.
Все эти элементы в той или иной степени участвуют либо непосредственно в создании шума, либо в его передаче и распространении по помещениям. Шумы, источником которых являются трубопроводные системы, в совокупности с шумами, приходящими в здания с улицы, могут превысить допустимые для нормального проживания людей в жилых домах уровни.
Хотя в СНиПе 23-03–2003 внутренние трубопроводы водоснабжения, отопления и водоотведения не отнесены к разряду инженерного оборудования, оказывающего существенное влияние на шумовой режим зданий, тем не менее, расположение их относительно строительных конструкций в разделе «элементы ограждающих конструкций, связанные с инженерным оборудованием» регламентируются: «пропуск труб водяного отопления, водоснабжения и т.п. через межквартирные стены не допускается (п. 9.21), они должны пропускаться через междуэтажные перекрытия и межкомнатные стены (перегородки) в эластичных гильзах (из пористого полиэтилена и других упругих материалов), допускающих температурные перемещения и деформации труб без образования сквозных щелей (рис. 4).
Полости в панелях внутренних стен, предназначенные для соединения замоноличенных труб, должны быть заделаны безусадочным бетоном или раствором». Насколько достаточно этих рекомендаций судить трудно. Ведь методик расчета уровня шума, который сопровождает течение воды по водоподающим и водоотводящим трубопроводам в зависимости от температуры, свойств воды и стоков, от геометрических и прочностных параметров труб и других элементов трубопроводных систем до сих пор не предложено.
Согласно ГОСТ 27679–88 «Защита от шума в строительстве. Санитарно-техническая арматура. Метод лабораторных измерений шума» измерения должны проводиться в реверберационных камерах либо в специальных реверберационных помещениях. Получается, что решение о параметрах элементов и трубопроводных систем в целом необходимо принимать задолго до начала строительства — в процессе проектирования внутренних трубопроводных сетей.
В таких случаях приходиться пользоваться приближенными данными с известной корректировкой. Шум от исправных водопроводов при заполнении бачка к унитазу достигает максимально 67 дБА. При наполнении ванной — 36–58 дБА, а при вытекании воды из крана — в 44–50 дБА. Однако наиболее заметен шум водопровода при неисправной водоразборной арматуре.
Замечено, что скрежещий звук, переходящий в свист, от изношенных резиновых прокладок в кранах или смесителях приближается порой к уровню около 100 дБА. (Для сравнения, уровень шума от музыкального центра — 85 дБА, пианино — 80, электрополотера — 83, электробритвы — 60, пылесоса — 75, телевизора — 70, работающей стиральной машины — 68, холодильника — 42, приготовления пищи на плите — 42, спокойного разговора людей — 65, детского плача — 78, мусоропровода — 58, перемещения лифта — 42, открытия/ закрытия дверей лифта — 52 дБА). Особенностью этих шумов является, как правило, их кратковременность, и, по желанию, они могут быть ограничены либо прекращены в любой момент. Чтобы мгновенно избавиться от звука дефектной прокладки приходиться отказываться от пользования водой, перекрывая ее доступ.
С более слабыми неприятными звуками обычно мирятся, так как они весьма непродолжительны— возникают только при определенных пропусках расходов воды. Для исключения их вообще следует своевременно менять прокладки либо пользоваться смесительной арматурой с кран-буксами, например, с керамическими запирающими пластинками. При организованном сливе воды (в процессе пользования ванной, туалетом, стиркой белья) в санитарно-технических приборах уровень шума повышается обычно на 15–20 дБА.
Продолжительность его регулируется самим жильцом. При утечках воды из кранов, смесителей смывных бачков уровень повышения шума значительно меньше (на 5–10 дБА), однако он раздражает своей непрерывностью. Еще один раздражающий фактор — бесполезная потеря такого важного продукта, как питьевая вода. Борьба с такими шумами весьма проста. Поэтому следует своевременно устранять причины утечек.
Шумы систем отопления на уровне, превышающем обычные значения (10–15 дБА) в 2–2,5 раза, приходится слышать только, как правило, во время сезонного пуска тепла. В такие периоды нагретый воздух, накопившийся в нижних ярусах систем отопления, устремляясь вверх по трубам с большими скоростями, создает шумовые эффекты. Продолжается это максимум 1–2 дня. Шум, производимый сточной водой, считается наиболее раздражающим, особенно в сочетании с другими шумами, например, с шумом дорожного движения за окном, что особенно актуально именно сейчас в связи с резко возросшими потоками автомобильного транспорта. Такие шумы во многом зависят от организации слива воды в сантехнических приборах, количества отводных линий, присоединяемых к канализационным стоякам и, естественно, характера течения стоков.
К факторам, в наибольшей степени определяющим уровень возникающего шума, в первую очередь, относятся: материал труб и фасонных соединительных частей; вид и качество крепежа элементов; место прокладки водоотводящих трубопроводов (открыто, в шахтах, непосредственно внутри стен, и т.п.); характер изменения направлений вертикальными стояками или горизонтальными отводными линиями; наличие случайных звуковых «мостов», создающих плотный контакт трубопровода со стенами, перекрытиями или при бетонной заделке труб, в стеновых или потолочных зонах. Распространенная практика устройства в элитных домах санузлов через стену со спальными комнатами приводит к тому, что шум льющейся и проходящей по трубам воды мешает сну и отдыху.
Сюда же добавляются жесткое крепление труб и слива воды. Встраиваемые в стены и потолок оборудование и инженерные коммуникации также способствуют распространению шума. Как показывает анализ опыта проектирования, строительства и эксплуатации внутренних водоотводящих трубопроводов, в настоящее время используется ряд мер, которые позволяют добиться существенного снижения влияния указанных факторов на повышение уровня шума либо полного их исключения. Среди них следует указать:
- применение звуконепроницаемых водосточных трубопроводов;
- использование креплений со звукоизоляционным внутренним слоем;
- прокладку трубопроводов в шахтах, закрываемых звуконепроницаемыми, в той или иной степени, стенами;
- использование 45-градусных (двух) и 30-градусных (трех) отводов для перехода из вертикального в горизонтальное направление, вместо короткозамкнутых 87-градусных отводов, или 90-градусных отводов с большими радиусами закругления.
Образование случайных звуковых «мостов» предотвращается посредством оборачивания труб мягкими материалами, такими как минеральная вата и т.п. Традиционный способ существенного ограничения уровня шума — использование более массивных труб. Ведь чем больше масса трубы, тем меньше она вибрирует, тем меньше воздушный звук, исходящий от трубы (рис. 2), и структурный звук, передающийся строительным элементам здания(рис. 3).
В процессе протекания стоков по внутренним водоотводящим трубопроводам происходит преобразование энергии. При этом трубы приходят в колебательное движение, в результате которого и возникают шумы. Они передаются через крепления трубопровода и гильзы строительным конструкциям, вызывая их вибрацию, и распространяются в радиальном направлении через трубу в окружающий воздух (звуковые волны). Металлические (чугунные) трубы хорошо проводят звуковые волны в продольном направлении.
Полимерные трубы существенно подавляют такое распространение звуковых волн. Радиальное же распространение в них звука зависит от плотности материала. Плотный материал труб трудно привести в движение, и потому чугунные трубы подавляют звуковые волны более эффективно, чем пластмассовые. Пластмассовые водоотводящие трубопроводы, являются, к сожалению, существенными источниками шума.
Для защиты помещений от шума, источником которого являются водосточные системы, их необходимо располагать в технических помещениях или нишах с достаточно массивными стенами, выполненными, например, из бетонных блоков или с применением многослойных гипсовых плит, закрепленных по обеим сторонам на одиночных или двойных металлических стойках. Ограничение влияния от обоих видов шума достигается посредством соответствующего планировочного решения расположения помещений.
Например, изоляции комнаты от не нуждающегося в изоляции помещения, где находится источник шума (кухня или кладовка). В жилых домах ванные комнаты, туалеты и кухни следует располагать одну над другой. Изменение планировки комнат в квартирах с отступлением от этого правила, нередко приводит к увеличению уровня шума в жилых комнатах. Замечено, что уровень шума в помещениях, находящихся под полимерными канализационными трубопроводами с ответвлениями диаметром, равным половине диаметра основного трубопровода или более, может подняться на 12–15 дБА.
Канализационные трубопроводы не следует прокладывать открыто на стенах и под потолками помещений. Если все-таки такой прокладки избежать не удается, то необходимо предусматривать соответствующие меры по звукоизоляции труб. Так, уровень шума на расстоянии 0,6 м от стояка канализационного полиэтиленового трубопровода диаметром 110 мм, проложенного открыто без изоляции и полностью заполненного (скорость течения стоков 0,16 м/с) составляет 56 дБА [3].
Звукоизоляция труб минеральной ватой (плотность ~125 кг/м3) толщиной 50 мм позволяет снизить шум в среднем до 43 дБА. При расположении трубопровода в коробе из гипсовых панелей толщиной 13 мм удалось добиться снижения шума в среднем до 40 дБА. (По значениям индексов изоляции воздушного шума Rw гипсокартонная перегородка (Rw = 48 дБА) превосходит кирпичную стенку (Rw = 45 дБА) на 3 дБА.
При этом толщины двух конструкций практически равны: толщина кирпичной стены без штукатурки — 120 мм, а толщина гипсокартонной перегородки — 125 мм). Дополнительной изоляцией труб минеральной ватой толщиной 50 мм с плотностью ~~75 кг/м3 удалось снизить шум минимально до 28 дБА и до 26 дБА (при плотности минеральной ваты 125 кг/м3). Эти мероприятия позволили уложиться в нормативные требования по уровню допустимых шумов (35 дБА — для жилых помещений и 40 дБА — для кухонь).
Ограничения уровня шумов, создаваемых водоотводящими трубопроводами, можно также добиться их трассировкой, выбором труб, расстановкой креплений, расположением и заделкой гильз. Водосточные трубопроводы необходимо располагать за строительными элементами, которые могут защищать от распространения шума. Например, канализационные трубопроводы целесообразно устраивать в санитарно-технических кабинах [4], которые позволяют располагать их за задними стенками, либо использовать шахт-пакеты с канализационными и водопроводными этаже-стояками [5], которые также закрываются звукоизолирующими панелями. За рубежом возросшие требования по звукоизоляции внутренних канализационных трубопроводов определили необходимость новых подходов.
Один из них связан с использованием труб с трехслойной стенкой, например, PK-3S. Правда, в процессе разработки максимально экономичных решений, при которых усилия разработчиков в основном направлены на снижение расходов, такие трубы зачастую рассматриваются как предметы «акустической роскоши», а не как элементы стандартной системы, необходимые для достижения уровня фонового шума в помещениях на уровне 35 дБА.
Тем не менее, такие трубы активно применяются во многих зарубежных странах [6]. Они могут быть использованы и у нас в стране, особенно при строительстве элитных зданий. Толщина внешнего слоя стенки такой трубы — 3,4 мм (табл. 2, столб. 2). Твердый полимер (например, из PP-C), из которого она выполнена, придает трубе прочность и кольцевую жесткость.
Внутренний слой стенки толщиной 1,2 мм (табл. 2, столб. 2) может быть выполнен из этого же либо из другого полимера.
Между этими слоями на клею располагается слой вспененного эластомера (например, поролена) толщиной 1,1 мм (табл. 2, столб. 2). Именно этот слой и является демпфером возможных вибраций. Использование для устройства водоотводящих трубопроводов таких труб, например, POLO-KAL 3S, позволяет ограничить исходящий от них шум уровнем в 3–4 дБА.
Уровень шума от фасонных соединительных частей с однослойными стенками, идентичный уровню шума от труб POLO-KAL 3S, достигается за счет увеличения их массы при толщине стенки 5,7 мм (табл. 2, столб. 2).
Снижение уровня шума от трубопроводов из таких труб достигается также пропуском их через строительные конструкции посредством гильз с обязательной заделкой зазора между ними каким-либо эластичным материалом (рис. 5), аналогично тому, как это приведено в СНиП 23-03–2003 для трубопроводов отопления (рис. 4). Другое направление связано с использованием чугунных труб (рис. 6, а) трехслойной конструкции [7]: средний слой — чугунный (плотностью 7,2 10–6 г/м3), внутренний — эпоксидная смола и наружный слой — акриловый лак (толщиной 40 мкм).
Трубы выпускаются без раструбов и соединяются посредством стальных стяжных хомутов (рис. 6, б) и резиновых манжет. Трубопроводы из таких труб крепятся к строительным конструкциям с использованием этих же хомутов, что обеспечивает пониженные характеристики шумности (табл. 2, столб. 5).
Источник: www.c-o-k.ru
