Открытые плоскостные спортивные сооружения или спортивные площадки могут проектироваться отдельными независимыми участками, территориями или же в составе спортивного комплекса с крытыми и открытыми сооружениями. Открытые плоскостные сооружения, спортивные площадки – это футбольное поле, площадка для игры в волейбол, баскетбол, теннис и др., т. е. все, что находится на открытом воздухе.
Спортивная площадка в ограждении должна иметь не менее двух входов, а по периметру участка необходима зеленая полоса в виде посадок деревьев и кустарников. При этом зеленые насаждения не должны выходить за пределы выделенной для них полосы, чтобы не препятствовать занятиям спортом. Площадки, как правило, продольными сторонами ориентируются на север-юг. Их габариты определяются в зависимости от вида спорта и вместимости согласно нормативных требований.
Покрытие площадок и тип водоотвода назначается в зависимости от вида спортивной площадки, а также пожеланий заказчика. К неводостойким покрытиям относятся: из оптимальной смеси и спортивный газон. Водостойкие покрытия – это бетонное, асфальтобетонное и синтетическое. Для удобства и безопасности эксплуатации по периметру спортивных сооружений устраивается ограждение.
Строительство спортивных площадок
Спортивные площадки на открытом рельефе имеют специфический водоотвод. По периметру, например, футбольного поля, устраиваются водоотводные лотки. Обычно лотки подбираются заводского изготовления с уклоном по дну, так как сооружения для спорта, как правило, не имеют продольного уклона. Поэтому устраиваемые вдоль них лотки также не имеют уклона по поверхности.
Очень важны грунты земляного полотна. Они должны быть дренирующими. Иначе может появиться необходимость устройства дренажа. Дренаж рассчитывается. Схема его исполнения зависит от подстилающих грунтов, вида покрытия и площади спортивной площадки.
В последнее время получили широкое распространение покрытия из резиновой плитки и синтетическое травяное покрытие. Существует большой выбор фирм-производителей данного направления, которые могут предложить свою продукцию различного качества и ценового диапазона.
Резиновая плитка укладывается на твердое (бетонное) основание с помощью специального клея или на сыпучее основание из песка, щебня с закреплением плитки специальными монтажными соединениями. Она имеет большой срок годности, устойчива к перепадам температур воздуха, влаге и является травмобезопасной. Синтетическое травяное покрытие также может укладываться на различное основание в зависимости от желания заказчика, имеющихся средств, подстилающих земляное полотно грунтов и планируемого срока безремонтной эксплуатации объекта.
При укладке резиновой плитки на бетонное или асфальтобетонное основание, то есть на водонепроницаемое основание, необходимо предусмотреть возможность отвода дождевой воды, скапливающейся под искусственным покрытием после дождя. По периметру площадок обычно устраивается бортовой камень.
И если резиновое покрытие укладывать в один уровень с бортом, то под ним (плиткой, газоном) будет скапливаться вода (через швы между плитами и через само покрытие, которое тоже может немного пропускать воду). А борт будет удерживать эту воду. Для отвода этой воды необходимо выполнять прорези в бортах по периметру площадки напротив швов. Или же укладывать искусственное покрытие поверх бортового камня, а не в один уровень (то есть внахлест, сверху на борт, борт под покрытием, покрытие укладывается сверху на борт). Таким образом вода не будет застаиваться, она будет просто растекаться в разные стороны через борт.
Строительство многофункциональной спортивной площадки
При осуществлении контроля за укладкой резиновой плитки следует обратить внимание на ее качество изготовления и соответствие данной продукции техническим условиям и другой нормативной документации. Необходимо обратить особое внимание на ровность плитки, а также отклонение размеров по длине, ширине и толщине.
Эти показатели должны соответствовать техническим условиям на данный материал. Ведь укладка резиновой плитки должна быть выполнена также согласно нормативным требованиям. Требования к покрытиям спортивных площадок указаны в СТБ EN 14904-2009. Так согласно пункту 5.11 «самое большое расстояние между линейкой и поверхностью спортивной площадки не должно превышать 2 мм на участке измерения длиной 0.3 м и 6 мм на участке измерения 3 м». То есть плитка должна быть ровной сама и укладываться также ровно без перепадов (с перепадами, допустимыми согласно нормативных требований).
Примеры проектов волейбольной и тренировочной площадок, а также футбольного мини-поля представлены на рисунках.
Источник: www.proekt.lepshy.by
Проектирование спортивных площадок
Спортивные плоскостные сооружения или спортивные площадки – это важная часть парка, сада, участка жилой застройки, школы, ВУЗа или любого другого объекта озеленения и социальной инфраструктуры. Проектирование спортивной площадки должно учитывать климатические, социальные, экономические и другие особенности региона, соответствовать принципам универсальности и безопасности эксплуатации, отвечать потребностям жителей или учащихся. В понятие «спортплощадки» входит спортивное школьное ядро, площадки для волейбола, городков, бадминтона, настольного тенниса, футбольное поле и другие объекты. С учётом того, что большая часть страны находится в условиях умеренного климата, необходимо предусмотреть и возможность использования объекта в условиях отрицательных температур – для хоккея, массового и фигурного катания и других зимних видов спорта.
Разработка проекта спортивной площадки требует учёта множества факторов, соблюдения требований СНиП, опыта и профессионализма исполнителей. Компания «Проектсервис» обеспечивает полный комплекс услуг по проектированию и строительству спортивных объектов с учетом всех требований заказчика. В сжатые сроки мы подготовим техническую документацию и смету на строительство спортплощадки, предложим оптимальные решения с учётом специфики расположения объекта и предъявляемых требований.
Что учитывается при проектировании спортплощадок
Особенностью современных спортивных площадок является их сложность, универсальность, необходимость обеспечения потребностей жителей и учащихся в занятиях различными видами спорта. Всё это предъявляет высокие требования к проекту спортплощадки, обуславливает необходимость учета ряда факторов:
Расстояние от линий электропередач.
Размер территории с учетом проводимых земляных работ.
Наличие действующих инженерных коммуникаций.
Роза ветров участка застройки.
Геодезические данные площадки (допускается небольшой уклон).
Направление и характеристика городских магистралей.
Возможность обустройства автомобильных стоянок.
Меры безопасности, в т. ч. возможные пути эвакуации.
Наличие зеленого массива и возможность его использования в физкультурно-оздоровительных целях.
Возможность использования спортивной площадки в зимнее время.
Все эти и другие факторы необходимо учитывать, чтобы правильно проектировать площадки для спорта, обеспечить их удобство и привлекательность для посетителей.
Особенности спортивных площадок
Архитектурные особенности спортивной площадки зависят от величины объекта, его спецификации и расположения. Так, для размещения в парке или районном саду проектируются площадки с полным набором всех сооружений. Для микрорайона характерны спортплощадки предоставляющие возможность игры в волейбол, баскетбол, теннис, городки, а также имеющие набор необходимых снарядов для занятия гимнастикой. Спортивные площадки при школах оснащаются всем необходимым для занятий в рамках учебной программы.
Местом размещения спортивной площадки должен быть сухой, проветриваемый участок с хорошим естественным освещением. Чтобы солнечное освещение не препятствовало занятиям спортом, площадка должна располагаться в направлении север-юг с отклонением к северо-востоку на 15-20°.
Необходимым условием вертикальной планировки является беспрепятственный сток воды обеспечивающий сухость поверхности. Требуется и наличие поливного водопровода обеспечивающего доступ воды на любой участок поверхности. Если в техническом задании для проектирования универсальных спортивных площадок заложено требование об использовании в зимнее время, то необходима водопроводная линия для заливки катка расположенная ниже глубины промерзания грунта в данной климатической зоне. Обязательным условием является наличие дренажа и ливневой канализации.
Площадка для городков располагается в пределах сектора северо-восток. Её размер соответствует нормам указанным в правилах спортивной игры. В состав спортивной площадки входят объёмные и плоскостные элементы – земляное полотно, покрытие, ограждения, столбы с сетками, баскетбольные щиты и т. д. Основным принципом планировки является комплексный подход, создание благоприятных условий для проведения соревнований, физкультурно-оздоровительных культурных мероприятий.
Принципы проектирования
Качественно спроектированная площадка для спорта учитывает не только архитектурно-планировочные и технологические решение. Она ориентирована на клиентов, обеспечивает безопасность и удобство тренировок. Основными принципами проектирования являются:
Возможность установки всего необходимого оборудования для занятий спортом в соответствии с биомеханикой человека.
Возможность занятий наиболее популярными в данном регионе видами спорта.
Универсальность применения. Это касается и возможность использовать спортивную площадку в любое время года, и её привлекательность для людей различного возраста, в том числе и с ограниченными физическими возможностями.
Высокая прочность и надежность конструкции, возможность использования спортплощадки в течение длительного времени.
Удобная конфигурация позволяющая одновременно заниматься большой группе людей.
Соответствие требованиям безопасности.
Выбор правильного наземного покрытия отвечающего требованиям износостойкости, устойчивости к влаге и перепадам температуры. Наиболее же важную роль играет долговечность покрытия – от его качества и способа установки зависит срок эксплуатации объекта.
Дизайн спортивной площадки должен быть привлекательным для посетителей различного возраста.
Соответствие экономическим требованиям заказчика, бюджету строительства.
Особое внимание уделяется освещению объекта, которое в любое время должно быть достаточным для безопасного занятия спортом. Для этого используется общее рассеянное освещение, направленное с помощью точечных светильников на конкретные зоны, а также декоративное для привлекательного светового дизайна в вечернее время.
Виды спортивных площадок
Основным фактором, который учитывается при проектировании объекта – это какому типу принадлежит спортивная площадка. Под это понятие подпадает практически любой участок, на котором расположены спортивные снаряды. Но при профессиональном проектировании данный тип объектов подразделяется на несколько категорий:
- детские спортплощадки;
- универсальные спортивные объекты;
- спортивные площадки узкой специализации, например, для футбола или тенниса.
В первом случае, на детской площадке для спорта должно быть покрытие и оборудование соответствующее возрастной категории. Для малышей достаточно нескольких гимнастических приспособлений, для более взрослых – зоны для игры в футбол, волейбол и другие командные виды спорта.
Узкоспециализированные спортплощадки предназначены для профессиональных тренировок и соревнований. Их размер определяем правилами конкретного вида спорта, наиболее важным моментом является выбор покрытия – грунт, резиновая крошка, трава, пластик и т. д. Площадка может быть оснащена подсобными помещениями, защитным ограждением по периметру, зрительскими трибунами, судейскими вышками и другими элементами.
Наиболее популярным спортивным объектом являются универсальные или комбинированные площадки. Они объединяют зоны для занятий различными видами спорта, могут быть использованы для тренировки или в физкультурно-оздоровительных целях. Для этих целей подбирается многофункциональное оборудование, отвечающее требованиям практичности и безопасности.
Покрытие спортивных площадок
В условиях интенсивной эксплуатации на открытом воздухе необходимы дешевые и универсальные покрытия, обеспечивающие возможность безопасно заниматься спортом на площадке. В настоящее время все чаще используются практичные и дешевые искусственные покрытия на основе полимеров и резиновой крошки:
- Модульные покрытия различного цвета, размера и толщины. Чаще всего это крупная резиновая плитка. Такой вариант обеспечивает возможность быстрого монтажа и демонтажа, размещение на любом основании.
- Рулонные покрытия. Обеспечивают возможность быстрой укладки без наличия швов. Более всего подходит для беговых дорожек, неигровых зон и площадок для физкультуры.
- Бесшовные покрытия из резиновой крошки. Преимуществом является большой диапазон размеров, простота ухода, ремонтопригодность, возможность нивелирования поверхности и цветного зонирования.
Также в качестве покрытия может быть использован натуральный или искусственный газон, асфальт и другие материалы.
Источник: projectservice.su
Требования к строительству спортивной площадки
- На каком участке дешевле строить
- Какая теплопроводность у различных утеплителей
- Сколько lx света достаточно для конкретного спорта
- Какое основание целесообразнее для поля
- Какое отопление экономичнее
- Какое здание легче в эксплуатации
- Какая высота искусственной травы оптимальна
- Нужна ли подложка и утепление пола
- Какое теннисное покрытие лучше
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
ГК «Лидер» предлагает типовые проекты по строительству детских и спортивных площадок — для дачи, двора и школы. Полное соответствие требованиям и нормам строительства.
ГК «Лидер» занимается проектированием спортивных площадок любой сложности. Еще на начальном цикле при проектировании спортплощадки, сотрудники нашей компании помогут Вам выбрать необходимое оборудование в соответствии с высоким качеством и доступной ценой.
Даем возможность вносить изменения в проект без затрат, учитывая пожелания заказчика в выборе покрытия, материале ограждений, так как предоставляем заложенное количество редакций.
В рамках проектирования:
- определяем место под спортплощадку;
- планируем подготовку основания спортивной площадки;
- определяем вид спорта, которым будут заниматься люди на этой площадке;
- продумываем варианты ограждения и материала покрытия.
Специалисты нашей компании составят детальный прогноз эксплуатационной стоимости спортплощадки. У нас имеются типовые проекты спортивных площадок , поэтому вы можете выбрать для себя подходящий или заказать разработку с нуля.
Детские площадки незаменимы в спортивных школах , также в частном использовании на дачах и загородных коттеджах , где можно чередовать несколько видов спорта: футбол, волейбол, баскетбол. Предлагаем готовые проекты универсальных спортивный площадок — это идеальное решение для создания игровых зон во дворе или поселке .
Каждый может выбрать наиболее подходящий для него вариант. Профессиональные спортсмены и любители будут чувствовать себя комфортно на такой площадке. Мы заботимся о том, чтобы каждый наш клиент остался доволен проделанной нами работой и полученным результатом, который является нашим общим успехом!
Наша цель – с наименьшими капиталовложениями дать возможность заниматься спортом широкому кругу людей, инвестору — обеспечить высокую рентабельность, а пользователям — обеспечить их круглогодичное использование.
Приоритетом работы нашей компании является принцип индивидуального подхода как к государственным, так и частным или коммерческим объектам.
Проектируем любые спортивные площадки
Проектируем уличные спортивные площадки: для занятий воркаутом, хоккейные площадки, площадки для футбола, баскетбола, волейбола, мини-футбола и других видов спорта. Возможны проектные решения с универсальными игровыми полями. Проведем планировку открытой площадки и оснастим ее необходимым оборудованием: уличными тренажерами, трибунами с навесом и без.
Уличные детские игровые площадки располагаются во дворе городского дома, в парке или на территории кафе. Для проектов детских игровых площадок, в качестве покрытий предлагаем бесшовные покрытия на основе прессованной резиновой крошки, а также искусственную траву. Подбор оборудования выполняется в соответствии с возрастом и предпочтением детей.
Выполняем проекты спортплощадок с комбинированными игровыми полями . Разметка и оборудование такой площадки универсальны и подойдут для нескольких видов спорта. Мы произведем полный цикл проектирования спортивной площадки — произведем планировку и оснастим площадку всем необходимым оборудованием, современным спортивным покрытием, ограждением и освещением.
Разработаем проект дачной спортивной площадки во дворе частного дома или на территории садовых товариществ, поселков с учетом размеров участка и пожеланий заказчика по оснащению. На одной игровой площадке для дачи можно разместить и баскетбольное кольцо, и ворота для мини-футбола, а по бокам — стойки для теннисной и волейбольной сетки.
Детская спортивная площадка для школы должна быть надежной и долговечной. Месторасположение, выбор покрытия и оборудования – всё это заслуживает пристального внимания при проектировании школьной площадки. Для повышения у детей двигательной активности на площадках устанавливаются горки, лесенки и качели. Для детей старших групп рекомендуется устанавливать башни и перекладины для лазанья, соответствующие возрасту.
Для оформления заказа, пожалуйста, заполните контактные данные. Менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Для оформления заказа, пожалуйста, заполните контактные данные. Менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Для оформления заказа, пожалуйста, заполните контактные данные. Менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Для оформления заказа, пожалуйста, заполните контактные данные. Менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Для оформления заказа, пожалуйста, заполните контактные данные. Менеджеры свяжутся с вами для уточнения деталей.
Нажимая кнопку «Отправить» вы подтверждаете согласие на обработку Ваших персональных данных, см. политику конфиденциальности.
Проектное решение будет соответствовать всем необходимым нормам. Специалисты ГК «Лидер» основываются на существующих строительных требованиях к открытым спортивным площадкам и их эксплуатации, учтут необходимые СНиП и ГОСТ относительно типа объекта.
У СанПиН существуют следующие определенные требования, которым должна соответствовать детская игровая площадка:
- на территории должно располагаться несколько отдельных игровых участков. Площадь участков высчитывается из нормы: не менее 7 м² – на малыша, и не менее 10 м² – на ребенка дошкольного возраста;
- необходимо наличие общей игровой площадки для активных игр. На таких участках устанавливаются горки, лестницы, качели, лабиринты, карусели и подобное оборудования.
Проектно-сметная документация спортивной площадки
При проектировании спортивной или детской площадки отталкиваться от вашего фиксированного бюджета . Заказывая работу у нас, вы получаете самые выгодные условия , при которых стоимость строительства не превысит 5% от суммы. К примеру, у конкурентов конечная стоимость объекта может превышать начальную на 30-40%.
Во время разработки сметы на строительство комплексной спортивной площадки используются общие положения ценообразования, территориальные единичные расценки, действующие на текущий момент. Прайс исходных материалов может обсуждаться как инвесторами, так и подрядчиками на стадии оформления соглашения. Проектная документация так же включает смету на резиновое покрытие.
В смете есть табличная часть, содержащая 5 колонок, предназначенные для заполнения следующих данных:
- Порядковая нумерация;
- Наименование производимой работы;
- Источник исходных данных, частей СБЦ, разделов, таблиц;
- Формула производимого расчета со всеми данными;
- Итоговый расчет в российских рублях.
Визуализация и чертежи спортивной площадки
Чертеж детской спортивной площадки
Подготовка чертежей
Каждый проект спортивной площадки включает в себя текстовые части и графические. В первой содержится описание и аргументация ландшафтных, архитектурных, объемно-планировочных решений с пояснительной запиской. Приводятся указания по проведению рабочих моментов и характеристики материалов. Графическая часть включает в себя чертежи, схемы, таблицы, дизайн-модели спортплощадки в 3Д и т. д.

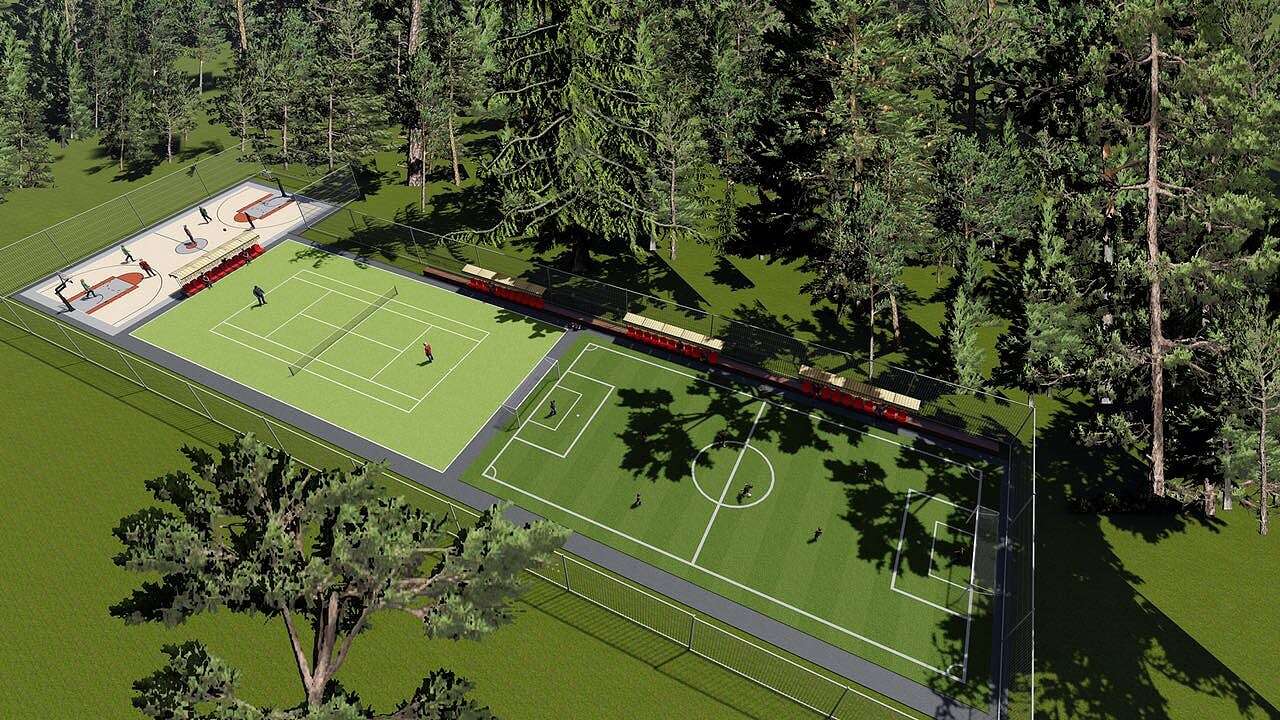

Визуализация объекта
Визуализация спортивной площадки выполняется в трехмерном виде. Подготовленная 3Д модель будущего объекта, позволит наглядно оценить результат. Кроме того, она удобна для демонстрации объекта: ландшафтный дизайн, планировка универсальной площадки для волейбола, баскетбола.
Источник: l-gk.ru
