Правила безопасности в нефтяной и газовой промышленности ЧАСТЬ 1

—>С 1 января 2021 года вступил в силу новый приказ от 15 декабря 2020 г. N 534 «Об утверждении федеральных норма и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности». Документ пришёл на смену старой версии – приказу № 101 от 12 марта 2013 г. с одноименным названием. В первой части этой статьи сравним два документа – Разделы I-XXX и проанализируем, какие изменения появились в новом приказе.

Раздел I. Общие положения

В пункте 2 расширен список ОПО, на которые распространяются правила приказа: «Настоящие Правила устанавливают требования, в том числе, для морских объектов нефтегазодобывающих производств и разработок нефтяных месторождений шахтным способом».

В новый документ добавлен пункт 3:

«Правила предназначены для применения при:
эксплуатации, проектировании, строительстве, реконструкции, техническом перевооружении, консервации и ликвидации ОПО нефтегазодобывающих производств;
изготовлении, монтаже, обслуживании и ремонте технических устройств, применяемых на ОПО».

Раздел II. Организационно-технические требования

В пункт 6 (старая версия п.4) добавлена следующая формулировка:
«Для обеспечения безопасности при проведении работ по бурению, освоению, реконструкции и ремонту скважин подрядные организации заключают договоры с аварийно-спасательными формированиями на выполнение комплекса работ по противофонтанной безопасности».

Пункт 8 (старая версия п.6) также дополнен формулировкой: «Перечень работ, осуществляемых по нарядам-допускам, порядок оформления нарядов-допусков, а также списки лиц, ответственных за выдачу и утверждение нарядов-допусков, за подготовку и проведение работ повышенной опасности, утверждаются руководителем организации или уполномоченным им лицом».

В новый приказ добавлены следующие пункты 11-25:
11. В период отсутствия льда на водном пространстве должно проводиться обследование опорной части ОПО МНГК в целях определения воздействия на нее ледовых образований. Периодичность обследования опорной части ОПО МНГК в целях определения воздействия на нее ледовых образований устанавливается эксплуатирующей организацией, но не реже чем один раз в три года. По результатам обследования составляется акт, утверждаемый эксплуатирующей организацией.
12. Траление и отдача якорей судами в охранной зоне подводных трубопроводов не допускаются. Отдача якорей в этой зоне допускается только при выполнении подводно-технических работ и ремонте трубопровода при наличии письменного разрешения организации, эксплуатирующей трубопровод.
13. До начала ремонтных работ на подводных трубопроводах ответственное лицо эксплуатирующей организации обязано ознакомиться с актом обследования водолазами или роботизированными подводными аппаратами участка ремонта трубопровода.
14. Подводный трубопровод после капитального ремонта испытывается на прочность и герметичность в соответствии с требованиями проектной документации.
15. Не допускается размещение ПБУ на месте производства работ, постановка обслуживающих судов на якоря и производство работ в охранной зоне ЛЭП, кабелей связи, морских трубопроводов и других сооружений без письменного согласования с эксплуатирующей их организацией.
16. Не допускается складирование и хранение материалов, оборудования и инструмента в местах проходов, палуб, рабочих и иных местах ОПО МНГК, не предназначенных для складирования и хранения.
17. На МСП, ПБУ, МЭ и ПТК необходимо иметь неснижаемый запас продуктов питания, питьевой воды, горюче-смазочных материалов для аварийного снабжения МСП, ПБУ, МЭ и ПТК и жизнедеятельности находящихся на них людей на срок не менее 15 суток. Объем восполнения неснижаемого запаса определяется в зависимости от автономности и места нахождения ОПО МНГК с учетом возможности доставки продуктов питания, питьевой воды и горюче-смазочных материалов, а также наличием стационарных опреснительных систем.
18. Организация, эксплуатирующая ОПО МНГК, обязана иметь все карты подводных и надводных коммуникаций в районе ведения работ. Один экземпляр каждой карты высылается в гидрографическую службу.
19. Гидрометеорологическая информация, получаемая по каналам связи, должна регистрироваться в журнале прогнозов погоды, оформленном в письменном или электронном виде по форме, установленной эксплуатирующей ОПО МНГК организацией.
20. Во взрывоопасных зонах ОПО МНГК осуществляется постоянный контроль состояния воздушной среды. Для контроля загазованности по ПДК и НКПР пламени в производственных помещениях, рабочей зоне открытых наружных установок должны быть предусмотрены средства автоматического непрерывного газового контроля и анализа с сигнализацией, срабатывающей при достижении предельно допустимых величин и с выдачей сигналов в систему противоаварийной защиты. При этом все случаи загазованности должны регистрироваться приборами с автоматической записью и документироваться.
21. Места установки и количество датчиков концентрационных пределов распространения пламени, датчиков газоанализаторов ПДК вредных веществ определяются проектной документацией.
22. Проведение огневых работ в помещениях, в местах возможного скопления газа вне помещений допускается после выполнения подготовительных работ и мероприятий, предусмотренных нарядом-допуском, контроля воздушной среды газоанализаторами и в присутствии ответственного лица эксплуатирующей организации, указанного в наряде-допуске.
23. На ОПО МНГК следует вести ежедневный учет находящихся на них людей, всех прибывших и убывающих лиц независимо от сроков их пребывания. Не допускается нахождение на ОПО МНГК лиц без разрешения ответственного лица эксплуатирующей организации.
24. Ответственный за безопасность ОПО МНГК обязан ознакомить (под подпись в специальном журнале) прибывших для проведения работ лиц с правилами внутреннего распорядка, сигналами тревог, обязанностями по конкретным тревогам; указать номер каюты и спасательной шлюпки (плота).
25. Лица, впервые или вновь прибывшие на ОПО МНГК, обязаны ознакомиться с расположением помещений и пройти в сопровождении лица, ответственного за безопасность, по путям эвакуации и основным помещениям МСП, ПБУ, МЭ и ПТК. Не допускается перемещение впервые прибывших лиц по ОПО МНГК без сопровождающих и без предварительного инструктажа по безопасности.

Раздел III. Требования к организациям, эксплуатирующим ОПО

В новый документ добавлены пункты 27 и 28:
«27. При производстве буровых работ, подземном и капитальном ремонте скважин организации, производящие такие работы, обязаны обеспечить видеорегистрацию роторной площадки с формированием видеоархива с использованием электронных носителей информации.
28. Обновление видеоархива производится не чаще чем через 30 календарных дней. При видеорегистрации аварий и инцидентов видеоархив обновляется по окончании расследований их причин».

Пункт 11.1 и 11.2 старой версии приказа о перечне параметров, определяющих опасность и информации о регистрации параметров удалены из документа.

Пункт 29 (старая версия п.12) дополнен формулировкой: «29. Организации, эксплуатирующие ОПО, обязаны обеспечить наличие, сохранность, исправность СИЗ, аварийной сигнализации, средств контроля загазованности в помещениях и на открытых площадках, где возможно образование в воздухе рабочей зоны вредных, горючих веществ или токсичных газов».

Пункт 13 старой версии документа о проверке средств измерений удален из приказа.

Пункт 32 (старая версия п. 16) дополнен формулировкой: «Запрещена эксплуатация ОПО без технологических регламентов технологических процессов, по не утвержденным технологическим регламентам, либо по технологическим регламентам, срок действия которых истек».

Раздел IV. Общие требования к проектированию

Раздел существенно изменен:

БЫЛО

СТАЛО

18. ОПО при разведке и обустройстве нефтяных, газовых и газоконденсатных месторождений, содержащих сернистый водород и другие вредные вещества, должны быть идентифицированы по классам опасности возможных выбросов и утечек паров и газов в атмосферу. В таких случаях проектной документацией должны быть установлены: возможность формирования на объектах (в том числе при аварийных ситуациях) загазованных зон с концентрацией вредных веществ, превышающей предельно допустимые санитарные нормы; границы этих зон, а также локальные участки с опасной концентрацией сернистого водорода; возможность и интенсивность сульфидно-коррозионного растрескивания металла оборудования и технических средств, контактирующих с агрессивной средой, с учетом параметров и критериев, приведенных в таблицах N 1 и N 2 приложения N 2 настоящих Правил; необходимые мероприятия и уровень защиты при ведении работ в условиях потенциальной и реальной угроз безопасности работников. При высоких концентрациях (свыше 6 (объемных) %) сернистого водорода в пластовых флюидах проектные решения должны соответствовать требованиям глав XLVI — LV настоящих Правил.

34. Разработка нефтяных, газовых и газоконденсатных месторождений осуществляется в соответствии с требованиями законодательства о недрах на основе технического проекта разработки месторождений полезных ископаемых и иной проектной документации на выполнение работ, связанных с пользованием участками недр, по видам полезных ископаемых и видам пользования недрами, а также требованиями настоящих Правил. 35. Проектная документация ОПО обустройства нефтяных и газовых месторождений разрабатывается на основании технических проектов разработки месторождений в соответствии с требованиями Градостроительного кодекса Российской Федерации.

Раздел V. Требования к обустройству нефтяных, газовых и газоконденсатных месторождений

В старой версии приказа этот раздел был размещен под номером XXVII!

Пункт 358 старой версии исключен из документа.

Из пункта 48 (старая версия п. 364) исключена формулировка: «В теплоизоляции трубопроводов должны быть предусмотрены закрывающиеся окна, позволяющие проводить дефектоскопию. Места расположения и количество окон определяются проектной организацией».

Пункты 367-369 старой версии удалены из нового документа.

Пункты 50-53 (старая версия 370-371) значительно изменены:

БЫЛО

СТАЛО

Хранение токсичных жидкостей в резервуарах с «атмосферным» дыханием запрещается. 370. Запрещается подземная прокладка трубопроводов с токсичными веществами, за исключением участков от входных и выходных манифольдов до ограждения. 371. Размещение инженерных сетей с токсичными жидкостями и газами под зданиями и сооружениями запрещается.

50. Хранение токсичных жидкостей должно осуществляться преимущественно в герметичных подземных емкостях с газодинамическим режимом эксплуатации. Разрешается хранение указанных жидкостей в наземных резервуарах с «азотным» дыханием, при этом резервуары должны быть оборудованы сигнализатором предельного верхнего уровня заполнения, сблокированным с насосным оборудованием, и системой аварийного слива избытка жидкости в дренажную систему. 51. Хранение токсичных жидкостей в резервуарах с «атмосферным» дыханием не допускается. 52. Не допускается подземная прокладка трубопроводов с токсичными веществами, за исключением участков от входных и выходных манифольдов до ограждения. 53. Размещение инженерных сетей с токсичными жидкостями и газами под зданиями и сооружениями запрещается.

В Приказ добавлены также пункты 68-71:
«68. ОПО при поиске, разведке, добыче и обустройстве нефтяных, газовых и газоконденсатных месторождений, содержащих сернистый водород и другие вредные вещества, должны быть идентифицированы по классам опасности возможных выбросов и утечек паров и газов в атмосферу.
Для таких ОПО должны быть установлены:
возможность образования на объектах (в том числе при аварийных ситуациях) загазованных зон с концентрацией вредных веществ, превышающей предельно допустимые санитарные нормы;
границы этих зон, а также локальные участки с опасной концентрацией сернистого водорода;
возможность и интенсивность СКР металла оборудования и технических средств, контактирующих с агрессивной средой, с учетом параметров и критериев, приведенных в таблицах N 1 и N 2 приложения N 4 к настоящим Правилам;
необходимые мероприятия и уровень защиты при ведении работ в условиях потенциальной и реальной угроз безопасности работников.
69. При высоких концентрациях (свыше 6% (объемных) сернистого водорода в пластовых флюидах объекты обустройства месторождений должны соответствовать требованиям глав XLVII — LVI настоящих Правил.
70. Для взрывопожароопасных технологических систем, технических устройств и трубопроводов, которые в процессе эксплуатации подвергаются вибрации, в эксплуатационной документации необходимо предусматривать меры по ее снижению, исключению возможности аварийного перемещения, сдвига, разгерметизации и разрушения их узлов и деталей.
71. В организациях, которые имеют подземные коммуникации (например, кабельные линии, нефтепроводы, газопроводы), руководителем организации или уполномоченным им лицом должны быть утверждены схемы фактического расположения этих коммуникаций. Пересмотр схем фактического расположения коммуникаций осуществляется в случае их изменения (ввод в эксплуатацию новых, реконструкция, ликвидация).
Подземные коммуникации на местности обозначаются указателями, располагаемыми по трассе и в местах поворотов».

В новый документ включены следующие разделы:

Раздел VI. Требования к промысловым трубопроводам
Раздел VII. Требования к ОПО МНГК
Раздел VIII (старая версия раздел V). Общие требования к строительству, реконструкции, капитальному ремонту, техническому перевооружению

Пункты 20 и 21 об обязанностях пользователей недр и о сроке длительности консервации удалены из документа.

Также в VIII разделе появились следующие подразделы:
Требования при строительстве, реконструкции, техническом перевооружении и капитальном ремонте ПТ
Требования при строительстве, реконструкции, техническом перевооружении и капитальном ремонте ОПО МНГК.

Раздел старой версии приказа VI. Общие требования к ОПО и рабочим местам удален из документа.

Раздел IX (старая версия раздел VII). Общие требования к применению технических устройств и инструментов претерпел значительные изменения:

Раздел X (старая версия раздел VIII). Требования к применению электрооборудования на ОПО

В новый документ добавлены пункты 141-143:
«141. Перечень помещений с повышенной опасностью, особо опасных помещений, а также особо неблагоприятных условий определяется на основании проектной документации организационно-распорядительным документом организации для каждого структурного подразделения.
142. Вилки приборов, рассчитанных на напряжение 12 — 50 В не должны входить в розетки с более высоким номинальным напряжением.
143. В помещениях, в которых используется напряжение двух и более номиналов, на всех штепсельных розетках должны быть надписи с указанием номинального напряжения».

Подраздел Требования по обеспечению взрывобезопасности. Организационно-технические требования (старая версия раздел VIII.II)
В данный раздел также включены новые подразделы:
ОПО МНГК
Электрообеспечение и электрооборудование технологических систем ОПО МНГК

Раздел XI. Требования к подготовке и аттестации работников (Старая версия раздел IX Требования к организации труда, подготовке и аттестации работников)

Пункт новой версии документа 197 (старая версия 93) гласит, что подготовка и аттестация в области промышленной безопасности работников, в том числе руководителей, проводятся в соответствии с требованиями, установленными статьей 14.1 Федерального закона от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов» (Собрание законодательства Российской Федерации, 1997, N 30, ст. 3588; 2018, N 31, ст. 4860), тогда как в предыдущей версии проведение подготовки и аттестации должно было осуществляться в соответствии с должностными обязанностями сотрудников.

Пункт 200 (старая версия п. 97) изменен:

БЫЛО

СТАЛО

97. К руководству и ведению работ по бурению, освоению, ремонту и реконструкции скважин, ведению геофизических работ в скважинах, а также по добыче и подготовке нефти и газа допускаются лица, имеющие профессиональное образование по специальности и прошедшие проверку знаний в области промышленной безопасности. Работники, осуществляющие непосредственное руководство и выполнение работ по бурению, освоению, ремонту и реконструкции скважин, ведению геофизических и прострелочно-взрывных работ на скважинах, раз в 2 года должны дополнительно проходить проверку знаний по курсу «Контроль скважины. Управление скважиной при ГНВП». Данное требование не распространяется в отношении работников, осуществляющих авторский надзор и научное сопровождение внедрения технологических процессов, технических устройств и инструмента.

200. К руководству и ведению работ по бурению, освоению, ремонту, реконструкции, консервации и ликвидации скважин, ведению геофизических работ в скважинах, а также по добыче, сбору и подготовке нефти и газа допускаются лица, имеющие профессиональное образование, соответствующее занимаемой должности, и аттестованные в области промышленной безопасности.

Также в новый документ добавлен пункт 201: «Работники, осуществляющие непосредственное руководство и выполнение работ по бурению, освоению, ремонту, реконструкции, консервации и ликвидации скважин, ведению геофизических и ПВР на скважинах, раз в 2 года должны дополнительно проходить проверку знаний по контролю и управлению скважиной при ГНВП. Данное требование не распространяется в отношении работников, осуществляющих авторский надзор и научное сопровождение внедрения технологических процессов, технических устройств и инструмента».

Из пункта 203 (старая версия п.99) удалена следующая формулировка: «Сведения о проведении инструктажа фиксируются в специальных журналах с подтверждающими подписями инструктируемого и инструктирующего.
Специалисты и рабочие должны быть ознакомлены с перечнем газоопасных мест и работ и соответствующими инструкциями».

Пункты 100-102 старой версии о требованиях к работам на месторождениях, содержащих сернистый водород, удалены из документа.
В новый приказ добавлены подраздел:
Требования к работникам ОПО МНГК.

Раздел XII (старя версия раздел X) Требования безопасности при производстве буровых работ

Из пункта 212 (старая версия п. 105) удалена формулировка о том, что готовность к пуску оформляется актом рабочей комиссии буровой организации, с участием представителей заказчика, подрядчиков и территориального органа Ростехнадзора. (в ред. Приказа Ростехнадзора от 12.01.2015 N 1)

В новый документ добавлен пункт 213:

«Копия акта о пуске в работу буровой установки направляется в территориальный орган Ростехнадзора для сведения в срок, не превышающий 3 рабочих дня с момента пуска буровой установки в работу».
В новый документ добавлен раздел XIII. Проведение буровых работ и ремонт скважин на ОПО МНГК, содержащий подразделы:
Организационно-технические требования
Формирование подводного устья скважины
Испытание и освоение скважин на ОПО МНГК
Обслуживание скважин на ОПО МНГК

Раздел XIV (старая версия раздел XI ) Требования к разработке рабочего проекта производства буровых работ

Из пункта 285 (старая версия п. 110) исключена формулировка о том, что разрешается включение скважин, имеющих отклонение по рабочему проекту на бурение группы скважин по вертикальной глубине 400 м между наиболее и наименее глубокой скважиной, при этом отличие по длине ствола между наиболее и наименее протяженной скважиной не должно превышать 2000 м.
Производство буровых работ на каждой последующей скважине по рабочему проекту на бурение группы скважин должно осуществляться с учетом опыта проводки предыдущих скважин.

В документ добавлены пункты 286 и 287:
«286. Разрешается включение скважин, имеющих отклонение по рабочему проекту на бурение группы скважин по вертикальной глубине 400 м между наиболее и наименее глубокой скважиной, при этом отличие по длине ствола между наиболее и наименее протяженной скважиной не должно превышать 4000 м.
287. Производство буровых работ на каждой последующей скважине по рабочему проекту на бурение группы скважин должно осуществляться с учетом опыта проводки предыдущих скважин».

Из пункта 291 (старя версия п. 113) удалена формулировка о том, что рабочий проект должен содержать мероприятия по охране окружающей среды — описание технологических процессов и перечень технических устройств по очистке и утилизации производственных отходов, повторному использованию сточных вод, безопасному их сбросу в объекты природной среды, нейтрализации отрицательного воздействия отработанного бурового раствора и шлама на окружающую среду при их захоронении, проект рекультивации нарушенных земель.

Раздел XV (старая версия раздел XII) Требования к конструкции скважин

Пункт 300 (старя версия п. 120) дополнен формулировкой о том, что подвесное и герметизирующее устройство потайной колонны должно устанавливаться выше башмака предыдущей обсадной колонны не менее чем на 75 м для нефтяных скважин и 250 м для газовых скважин. Подвесное и герметизирующее устройство нецементируемого хвостовика, устанавливаемого в продуктивном пласте, должно располагаться выше башмака предыдущей обсадной колонны.

В новый документ добавлен пункт 303: «Допускается эксплуатация скважин, пробуренных до вступления в силу настоящих Правил, без колонных головок при условии обеспечения герметичности пространства между обсадными колоннами».

Раздел XVI (старая версия раздел XIII) Требования к подготовительным и вышкомонтажным работам

Пункты 128 и 129 о том, кому из специалистов и какие работы на высоте запрещаются, удалены из документа.

Раздел XVII (старая версия XIV). Требования к применению технических устройств и инструментов при производстве буровых работ

Пункт 137 старой версии приказа о характеристиках светильников буровых установок удален из документа.

Пункт 320 (старая версия п. 141) дополнен формулировкой: допускается увеличение высоты укладки труб до 3 м при обеспечении устойчивости стеллажа и уложенных на нем труб в соответствии с техническими решениями, предусмотренными проектно-конструкторской документацией буровой установки.

Пункт 148 старой версии документа о том, какими лестницами должны оснащаться вышки, удален из документа.

Из пункта 330 (старая версия п.152) удален абзац о требованиях к техническим характеристикам верхнего силового привода.

Пункт 343 (старая версия п. 165) дополнен:

Пункт 186 старой версии документа о том, в каком положении должен находиться бурильный инструмент при длительных остановках, и какие работы должны проводиться в этом случае со стволом скважины, удален из документа.

В новый Приказ включен пункт 364:
«Консервация скважин в процессе производства буровых работ осуществляется в порядке, предусмотренном требованиями главы LVIII настоящих Правил. При этом необходимо:
спустить в скважину бурильные трубы на глубину спуска технической колонны (кондуктора). Навернуть на верхнюю бурильную трубу шаровой кран и обратный клапан;
загерметизировать затрубное пространство скважины с помощью превенторной установки;
ведущую трубу с вертлюгом спустить в шурф. Отсоединить буровой шланг от вертлюга;
уложить крюк и талевый блок (крюкоблок) на пол буровой площадки. Растормозить буровую и вспомогательную лебедку;
спустить воздух из пневмосистемы буровой установки;
слить жидкость из нагнетательного трубопровода и продуть его сжатым воздухом. Извлечь из бурового насоса всасывающие и нагнетательные клапаны;
обесточить буровую установку (при дизельном приводе перекрыть топливопровод);
обеспечить охрану объекта и контроль давления скважины на устье.
Ствол скважины должен периодически шаблонироваться или прорабатываться до забоя. Периодичность этих операций устанавливается буровой организацией».

Пункт 191 старой версии о консервации скважин удален из документа.

Раздел XIX (старая версия XVI) Требования безопасности к спускоподъемным операциям остался без изменений.

Раздел XX (старая версия раздел XVII) Требования безопасности к применению буровых растворов

Пункт 395 (старая версия п. 218) включена следующая формулировка: «При бурении морских скважин для компенсации изменения гидростатического давления перед отстыковкой бурового райзера допускается закачка утяжеленного раствора в объемах, установленных рабочим проектом производства буровых работ или документацией на консервацию скважины».

Пункт 397 (старая версия п. 220) также дополнен формулировкой о том, что при использовании буровых растворов на углеводородной основе, температура вспышки которой не превышает максимально ожидаемую температуру раствора на устье скважины на 50 °C, должны устанавливаться датчики контроля концентрационных пределов распространения пламени в соответствии с требованиями пункта 911 настоящих Правил.

Раздел XXI (старая версия раздел XVIII) Требования безопасности к процессу крепления ствола скважины

В пункте 410 (старая версия п. 233) добавлена формулировка: «Не допускается приступать к оборудованию устья скважины до окончания ОЗЦ и определения высоты подъема цемента за обсадной колонной».

Раздел XXII (старая версия раздел XIX). Требования к проведению испытаний крепи скважин на герметичность остался без изменений.

Раздел XXIII (старая версия раздел XX) Требования к монтажу и эксплуатации ПВО

В пункте 427 (старая версия п. 251) добавлена следующая формулировка: «В скважинах, пробуренных на изученный разрез, представленный нефте- и водоносными (с растворенным газом) пластами с пластовым давлением, не превышающим гидростатическое, допускается обвязка обсадных колонн без использования колонной головки при условии цементирования обсадных колонн на всю их длину».

Пункт 429 (старая версия п. 253) изменен и расширен:

В пункте 437 (старая версия п. 261) уточнено, что результаты проведенных испытаний превенторов должны быть подтверждены соответствующими актами.

В пункте 438 (старая версия п. 262) добавлена формулировка о том, что ПВО считается герметичным, если в течение 30 минут давление опрессовки снизилось не более чем на 5 кгс/см2 (0,5 МПа). Присутствие представителя заказчика на опрессовке обязательно.

Пункт 443 (старая версия п. 267) дополнен формулировкой о том, что на устье скважины специальная труба с навернутым шаровым краном опрессовывается на давление совместной опрессовки ПВО с обсадной колонной.

В новый документ внесены новые пункты 447- 453:
«447. В составе ПВО ОПО МНГК должно быть не менее четырех превенторов, в том числе один со срезающими плашками и один универсальный. Рабочее давление превенторов ПВО должно превышать не менее чем на 15% ожидаемое давление на устье скважины при закрытии во время фонтанирования.
448. Пультом управления превенторами обеспечивается их дистанционное закрытие и открытие. Превентором со срезающими плашками обеспечивается срезание наиболее прочной трубы, предполагаемой к спуску в скважину. Объемом гидроаккумулятора обеспечивается двойной полный цикл работ при открытии-закрытии превенторов при отключении электроэнергии.
449. На ПБУ с подводным расположением устья проводится опрессовка каждого превентора в сборке ППВО на стенде на рабочее давление. Перед спуском производится проверка работоспособности превенторов. После каждой спущенной колонны производится опрессовка плашечных и универсального превенторов на рабочее давление с использованием тест-пакера и опрессовка превентора с глухими срезающими плашками на давление опрессовки эксплуатационной колонны.
450. Трапно-факельные и сепарационные установки размещаются на открытых площадках МСП, ПБУ, МЭ, ПТК в соответствии с ожидаемыми условиями работы по давлению и производительности. При проведении работ в условиях низких температур линии глушения и дросселирования ПВО заполняются незамерзающей жидкостью. Противовыбросовый манифольд вместе с линией от сепаратора бурового раствора на желоб оборудуется устройством для продувки.
451. При проведении спуско-подъемных операций на скважине, входящей в состав ОПО МНГК, осуществляется непрерывное автоматическое измерение и регулирование объема бурового раствора в скважине.
452. При ГНВП на скважине, входящей в состав ОПО МНГК, разгазированная жидкость через штуцерную линию поступает в систему сепарации и дегазации. Отсепарированный газ направляется на сброс, а жидкость — в циркуляционную систему для ее обработки.
453. Эксплуатирующая МСП, ПБУ, МЭ и ПТК организация при подводном расположении ПВО разрабатывает инструкцию по плановой и аварийной отстыковке ППВО с учетом результатов безопасной эксплуатации бурового райзера и его отстыковок на разных глубинах моря при разных углах его отклонения от вертикали в нижнем соединительном устройстве».

Раздел XXIV. Предупреждение ГНВП и открытого фонтанирования скважин, действия в случае аварии или чрезвычайной ситуации (старая версия XXI Предупреждение газонефтеводопроявлений и открытого фонтанирования скважин)

В новый документ добавлены подразделы:
Действия в случае аварии или чрезвычайной ситуации на ОПО МНГК
Дополнительные требования к предупреждению ГНВП и открытого фонтанирования скважин, действия в случае аварии или чрезвычайной ситуации на ОПО МНГК

Раздел XXV (старая версия раздел XXII) Требования к бурению наклонно-направленных и горизонтальных скважин

В новый документ добавлен пункт 491: «Выбор обсадных колонн определяется в рабочем проекте производства буровых работ с учетом расчетов прочности секций при спуске и эксплуатации обсадных колонн в интервалах искривлений и горизонтальных участков, внешнего и внутреннего давлений, растяжений».

Раздел XXVI (старая версия раздел XXIII) Требования к освоению и испытанию скважин

В пункт 494 (старая версия п. 295) добавлена формулировка: «При возможности оперативной доставки и размещения допускается иметь запас жидкости глушения в количестве не менее двух объемов скважины на узле приготовления раствора».

Раздел XXVII (старая версия раздел XXIV) Дополнительные требования безопасности к производству буровых работ в зонах многолетнемерзлых пород остался без изменений.

Раздел XXVIII (старая версия XXV). Дополнительные требования безопасности к производству буровых работ на кустовой площадке и ОПО МНГК

Пункт 531 (старая версия п. 334) дополнен формулировкой: «На ОПО МНГК опасная зона при передвижке вышечно-лебедочного блока на новую точку (позицию), а также при испытании вышек и ведении сложных аварийных работ на скважине определяется в документации владельца ОПО МНГК на производство таких работ».
В новый документ включен также подраздел:

Одновременные бурение, эксплуатация и ремонт скважин.

Раздел XXIX (старая версия XXVI) Дополнительные требования безопасности к производству буровых работ на скважинах для добычи метана из угольных пластов остался без изменений.

Раздел старой версии приказа XXVIII. Требования к строительству ОПО обустройства месторождений (в ред. Приказа Ростехнадзора от 12.01.2015 N 1) удален из нового документа!

Раздел XXX (старая версия XXIX). Общие требования к эксплуатации ОПО, технических устройств, резервуаров, промысловых трубопроводов.

Пункт 411 старой версии приказа удален из нового документа: «Включение в работу аппаратов и трубопроводов с замерзшими дренажными устройствами запрещается».
Пункт 420 старой версии приказа также удален: «Вся специальная техника с ДВС, которая осуществляет работы при открытом устье скважины, должна оборудоваться искрогасителями».

По изменениям остальных разделов документа читайте во второй части нашей статьи.

Остались вопросы?

Проектирование, строительство , реконструкция , техническое перевооружение ОПО, на которых используется оборудование под давлением. Общие требования . Документ сохранен с портала docs.cntd.ru — электронного фонда из более 25 000 000 нормативно-правовых и нормативно- технических документов. … При строительстве , реконструкции , капитальном ремонте и эксплуатации ОПО отклонения от проектной документации, а также документации на техническое перевооружение не допускаются.

Приказ Ростехнадзора от 15.12.2020 N 534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (Зарегистрировано в Минюсте России 29.12.2020 N 61888)

Этот документ в некоммерческой версии КонсультантПлюс доступен по расписанию:

Требования при строительстве , реконструкции , техническом перевооружении и капитальном ремонте ПТ 99. В целях обеспечения качества конструкций, изделий и материалов на всех этапах выполнения работ при строительстве , реконструкции , техническом … … Требования при строительстве , реконструкции , техническом . перевооружении и капитальном ремонте ПТ . 99. В целях обеспечения качества конструкций, изделий и материалов на всех этапах выполнения работ при строительстве , реконструкции …

Правила безопасности в нефтяной и газовой промышленности: апгрейд — 2021

В наименовании статьи мы не случайно использовали термин «апгрейд» (upgrade).

За все время, что действуют правила безопасности для нефтяников и газовиков, наиболее масштабно они откорректированы именно в 2021 г. Основное изменение — новые ФНП № 534 объединили в себе требования четырех ФНП[2] (см. рис.1):

• Правила безопасности в нефтяной и газовой промышленности[3] (далее — ФНП № 101).

• Правила безопасной эксплуатации внутрипромысловых трубопроводов[4] (далее — ФНП № 515).

• Правила безопасности морских объектов нефтегазового комплекса[5] (далее — ФНП № 105).

• Правила промышленной безопасности при разработке нефтяных месторождений шахтным способом[6] (далее — ФНП № 501).

Разработчики ФНП № 534 постарались максимально сохранить логику построения документа и его структуру — это важно, так как мы, изучая обновленный документ, в силу привычки легче воспринимаем новые требования в знакомом формате.

В соответствии со структурой ФНП № 534 мы и будем рассматривать внесенные изменения.

ОБЩИЕ ПОЛОЖЕНИЯ

Обновлены две основные цели в области промышленной безопасности, на которые направлены ФНП № 534 (п. 2[7]):

1. Предупредить аварии и инциденты на ОПО нефтегазодобывающих производств;

2. Обеспечить готовность организаций, эксплуатирующих ОПО нефтегазодобывающих производств, локализовать и ликвидировать последствия аварий на ОПО.

В разделе отмечено, что ФНП № 534 применяются:

• при эксплуатации, проектировании, строительстве, реконструкции, техническом перевооружении, консервации и ликвидации ОПО нефтегазодобывающих производств;

• изготовлении, монтаже, обслуживании и ремонте технических устройств, применяемых на ОПО (п. 3).

ОРГАНИЗАЦИОННО–ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

В рамках ФНП № 534 исключено условие и необходимость разрабатывать планы по ликвидации аварийных разливов нефти и нефтепродуктов (п. 6).

Уточнены работы, при выполнении которых может возникнуть повышенная производственная опасность, — это газоопасные, огневые и ремонтные работы. В рассматриваемом разделе нет требования, что нужно разрабатывать инструкции, определяющие безопасность выполнения работ повышенной опасности, когда выполняются работы без оформления нарядов-допусков (п. 8).

Большая часть требований п. 11–25 ФНП № 534 применима к ОПО МНГК.

ТРЕБОВАНИЯ К ЭКСПЛУАТИРУЮЩИМ ОРГАНИЗАЦИЯМ

Одно из важных изменений правил — не нужно проводить мероприятия по дистанционному контролю процессов на ОПО:

• регистрировать параметры, определяющие опасность технологических процессов;

• регистрировать срабатывание систем защиты с записью в журнале событий;

• передавать в Ростехнадзор эту информацию в электронном виде (п. 26).

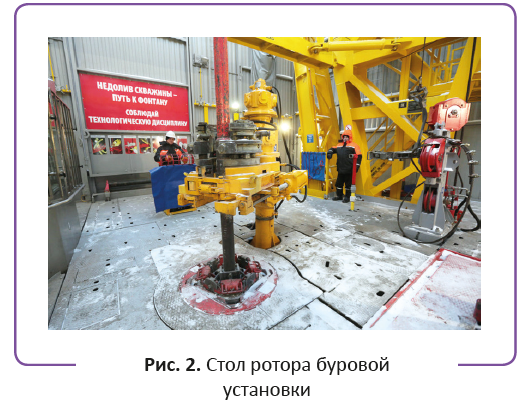

В ФНП № 534 уточнены требования к месту видеорегистрации, когда производятся буровые работы, подземный и капитальный ремонт скважин, — это роторная площадка (см. рис. 2). Обновлять видеоархив нужно не чаще чем через 30 календарных дней. При видеорегистрации аварий и инцидентов видеоархив обновляется, когда окончено расследование их причин.

Снят запрет эксплуатировать ОПО без технологических регламентов технологических процессов, по неутвержденным технологическим регламентам либо по технологическим регламентам, срок действия которых истек (п. 32).

ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ

Раздел ФНП № 534 представляет собой два пункта, в которых максимально грамотно изложено, что технический проект разработки месторождений необходим:

• для разработки самих месторождений;

• как основание для разработки проектной документации на ОПО обустройства месторождений (п. 34–35).

ТРЕБОВАНИЯ К ОБУСТРОЙСТВУ НЕФТЯНЫХ, ГАЗОВЫХ И ГАЗОКОНДЕНСАТНЫХ МЕСТОРОЖДЕНИЙ

В п. 36–71 ФНП № 534 включены новые требования, а отдельные требования п. 68 добавлены из разд. IV ФНП № 101.

ТРЕБОВАНИЯ К ПРОМЫСЛОВЫМ ТРУБОПРОВОДАМ

Раздел с требованиями к промысловым трубопроводам (см. рис. 3) выделен как один из основных, в отличие от ФНП № 101, где он был подразделом. Требования п. 72–79 включены в раздел из ФНП № 515.

[1] ФНП в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», утв. Приказом Ростехнадзора от 15.12.2020 № 534 (далее — ФНП № 534).

[2] С 1 января 2021 г. эти ФНП не действуют на основании Постановления Правительства РФ от 06.08.2020 № 1192 (в ред. от 30.12.2020).

[3] Утверждены Приказом Ростехнадзора от 12.03.2013 № 101 (в ред. от 12.01.2015).

[4] Утверждены Приказом Ростехнадзора от 30.11.2017 № 515.

[5] Утверждены Приказом Ростехнадзора от 18.03.2014 № 105.

[6] Утверждены Приказом Ростехнадзора от 28.11.2016 № 501.

[7] Здесь и далее указаны пункты по ФНП № 534.

[8] Действие ФНП № 101 в ред. от 12.01.2015, которой введено данное требование.

Н. П. Толоконников, заместитель директора по охране труда, экологии, промышленной и пожарной безопасности ООО НК «Недра»

Материал публикуется частично. Полностью его можно прочитать в журнале «Промышленная безопасность» № 3, 2021.

Требования при строительстве , реконструкции , техническом перевооружении и капитальном ремонте ПТ . Требования при строительстве , реконструкции , техническом перевооружении и капитальном ремонте ОПО МНГК. IX. Общие требования к применению технических устройств и инструментов. … Общие требования безопасности при ремонте и реконструкции скважин. XXXVI. Требования к подготовительным и монтажным работам по ремонту и реконструкции скважин. XXXVII. Требования к применению технических устройств для проведения работ по ремонту и реконструкции скважин. XXXVIII. Требования к ведению работ по ремонту скважин.
