Земляные работы всегда являются постоянным спутником строительства, дорожного строительства и планировочных работ, а также различного вида благоустройства и ландшафтного дизайна. Разновидностей и видов земляных работ очень много, поэтому для лучшего понимания следует разделить их на три основные группы: подготовительные земляные работы (подготовка площадки к дальнейшему строительству), основные земляные работы ( рытье и разработка котлованов и траншей, перемещение грунта, а также уплотнение грунта) и вспомогательные земляные работы (благоустройство территории).
Земляные работы это одна из самых существенных и затратных видов работ при строительстве которая может составлять до 15% от сметной стоимости всего бюджета на строительство объекта. Однако, несмотря на простоту процесса земляных работ, они относятся к наиболее трудоемким и сложным строительным операциям. Эксперты считают что на выполнение земляных работ уходит почти десятая часть строительства.
Виды котлованов в строительстве
«Вы делаете один
звонок — мы делаем
В связи с большой трудоемкостью земляных работ они всегда выполняются с помощью спецтехники (экскаваторы, бульдозеры, самосвалы и.т.п). Только при небольших объемах земляных работ и при наличии особых стесненных условий при строительстве, когда нет возможности применять технические средства, допускается ручная разработка грунта.
Только необходимо учитывать что механические земляные работы обойдутся в 10-15 раз дешевле ручной разработки грунта. Компания «Роем Землю.Ру» осуществляет полный спектр земляных работ, предлагая высокое качество и демократичные расценки на земляные работы. Мы можем предложить выполнение полного объема работ или отдельных её этапов, что делает цены на работы более гибкими без ущерба для качества. Кроме того, невысокие расценки на земляные работы обеспечивает наличие собственной технической базы и штата сотрудников.
Каждый проект отличается характером, сложностью и объемом работ, требует индивидуального подхода и расчета цены на земляные работы. Ниже приведены ориентировочные расценки на различные ВИДЫ ЗЕМЛЯНЫХ РАБОТ, осуществляемые нашей компанией.
Выезд и оценка стоимости работ на объект — бесплатно.
Проектирование земляных работ. От 250 руб. за куб.м.
Проектирование земляных работ.
Проектирование земляных работ — одно из направлений деятельности компании «РОЕМ ЗЕМЛЮ». Любое строительство напрямую связано с проведением земляных работ. И для того, чтобы избежать ошибок и дополнительных затрат, лучше всего поручить выполнение этой задачи профессионалам. Мы выполняем порученные нам работы оперативно и качественно.
Что представляют собой земляные работы?
Земляные работы заключаются в выемке грунта, его разработке и переработке. Необходимо это в первую очередь для того, чтобы начать закладку основания под любое сооружение. Кроме того, такие работы требуются при прокладке инженерных коммуникаций (водопровода и т. д.). Именно с этого вида работ и начинается практическая часть процесса строительства. Ни для кого не секрет, что качество и надёжность всего дальнейшего строительства зависят именно от того, насколько грамотно были проведены земляные работы.
Технология Строительного Производства 1. Раздел 2. Тема 2.3 Земляные работы
Земляные работы бывают нескольких типов.
Геологические изыскания. От 10 тыс.руб. за куб.м.
Геологические изыскания
Группа компаний «РОЕМ ЗЕМЛЮ» выполняя поставленную задачу для получения необходимых и достаточных материалов для проектирования, выполняет инженерно-геологические изыскания. Предлагаем Вам заказать для начала проведения работ геологические изыскания.
Во многих сферах человеческой деятельности требуется проведение геологических изысканий. Особенно это касается строительства. Ведь именно от точности таких измерений зависит судьба сооружения. О том, что, прежде чем начинать возведение дома, требуется заказать инженерно геологические изыскания, знает каждый застройщик. Именно такие услуги предлагает компания «Роем землю».
Мы осуществляем полный комплекс работ, необходимых для дальнейшего проектирования и строительства.
Сущность и виды геологических изысканий.
Геодезические работы. От 10 тыс.руб. смена.
Геодезические работы
В нашей компании вы можете заказать геодезические работы
Приобретя земельный участок, большинство владельцев рано или поздно задумываются о строительстве дома. И при его возведении существует ряд работ, без которых нельзя обойтись и которые лучше доверить профессионалам. Это прежде всего выполнение геодезических работ. С их помощью осуществляется планировка земельного участка и «привязка» проекта к местности. И компания «Роем землю» предлагает вам заказать геодезические работы.Сущность и виды геодезических работ.
Представляют собой геодезические работы в строительстве комплекс вычислений и обмеров в чертежах и в натуре, которые обеспечат правильное расположение здания на участке, а также сооружение его конструктивных элементов с учётом нормативных документов и требований проекта.
Содержание и последовательность таких работ во многом определяются конкретными задачами строительства, но туда, как правило, входят:
Подготовка территории к строительству. От 55 руб. за кв.м.
Подготовка территории
Нужна подготовка к строительству? Обращайтесь к нам!
Один из важнейших этапов строительства — подготовка территории земельного участка. Профессиональные действия в этом направлении помогут избежать лишних затрат денег и времени, а также уберегут от многих ошибок. Конкретный перечень работ зависит от особенностей конкретной площадки. В некоторых случаях подготовительный период бывает настолько длительным, что может занимать до 40 % всей продолжительности строительства. Компания «Роем землю» предлагает полный комплекс работ по освоению площадки под будущее строительство, а также инженерную подготовку территории.
Зачем нужна подготовка к строительству?
Создание благоприятных условий для начала строительных работ носит название подготовка территории строительства. На этом этапе необходимо создать надёжную базу для возведения того или иного объекта, связать стройплощадку с основными дорогами и инженерными коммуникациями. От тщательности выполнения заданий этого периода во многом зависит успех проведения строительно-монтажных работ.
Вывоз строительного мусора. От 280 руб. за куб.м.
Вывоз строительного мусора
У нас вы можете заказать вывоз строительного мусора
Важный этап в процессе строительства и ремонта – своевременный вывоз строительного мусора. Избавиться от крупногабаритного мусора порой непросто. Обычные контейнеры ТБО предназначены исключительно для бытовых отходов. И если перед вами встал вопрос о том, как утилизировать отходы, возникшие в ходе проведения строительных работ, – звоните нам. Компания «Роем землю» предлагает заказать вывоз строительного мусора на выгодных условиях.
Строительный мусор представляет собой отходы, образовавшиеся в процессе строительных, демонтажных , косметических работ.
Разработка котлованов. От 89 руб. за куб.м.
Разработка котлованов
К такому вопросу, как разработка котлована, нужно подходить крайне ответственно. Ведь сегодня требования муниципальных ассоциаций очень жёсткие. Подготовка грунта должна вестись на основе анализа почвы. В обязательном порядке должны выясняться причины возможных оползней, повреждений расположенных поблизости объектов.
Поэтому выработку траншей необходимо осуществлять с использованием специализированной техники. И такие процессы, как разработка котлована земляные работы, разумеется, нужно доверить профессионалам. Данные услуги оказывает компания «Роем землю».
Надёжность
Мы являемся надёжной компанией, осуществляющей комплексные строительные мероприятия. У нас разработка грунта в котловане сопровождается обязательным исследованием области, на которой будет возводиться постройка. Это позволяет избежать непредвиденных ситуаций.
Если вам требуется разработка котлована, цена у нас будет для вас более чем доступной, она Вас порадует.
Кроме того, вы ощутите такие преимущества:
Шпунтование котлованов. От 5 тыс.руб. за кв.м.
Шпунтование котлованов
На начальных этапах строительства грунт находится в своём естественном неуплотнённом состоянии. Когда нагрузка увеличивается, то грунт уплотняется. Это грозит близкорасположенным объектам деформацией и может приводить к нарушению целостности котлованов. Для того чтобы избежать этого, необходимо провести ряд мероприятий, направленных на предотвращение обвалов. Компания «Роем землю» предлагает выполнить шпунтование котлована и надёжно защитить его от обрушения.
Обеспечение безопасности котлована
Обеспечение устойчивости земляных сооружений и предотвращение обвалов является одним из важнейших требований при обустройстве котлованов. Если глубина выемки грунта превышает 1,25 м, то котлованы и траншеи должны укрепляться с целью предотвращения последующего сползания земли. Чтобы обеспечить устойчивость, земляные сооружения выполняют с откосами необходимой крутизны. Задаваемый угол откоса или насыпи зависит от множества факторов.
Вывоз грунта на утилизацию. От 129 руб. за куб.м.
Вывоз грунта на утилизацию
Заказывайте вывоз строительного грунта и его утилизацию в нашей компании.
Одним из этапов строительства являются земляные работы. В ходе их образуется много лишней земли. Она может создавать помехи для дальнейшего строительства, поэтому вывоз и утилизация грунта — обязательный процесс. Компания «Роем землю» предлагает собрать, вывезти и обезвредить почву, образовавшуюся в результате проведения земляных работ. Процесс утилизации происходит с учётом требований природоохранного законодательства.
Как проводится вывоз строительного грунта?
Излишки почвы, образующиеся в ходе строительства, на стройплощадке оставаться не должны. Прежде всего они мешают проведению дальнейших работ. Следует также учитывать, что изъятая почва не всегда безопасна для окружающей среды. Особенно неблагоприятные воздействия оказывает земля с примесью буровых растворов. Вот почему вывоз и утилизация грунта цена которых у нас самая низкая в регионе, обязательно должны быть включены в смету.
Рытье траншей. От 150 руб. за куб.м.
Рытье траншей
Земляные работы и рытьё траншей силами нашей компании.
Компания «Роем землю» выполнит земляные работы и рытьё траншей. Этот тип работ считается одним из самых востребованных и производится на этапе подготовки к строительству. От того, насколько правильно заложен фундамент и точно подведены инженерные сети, зависит успех строительства. Поэтому доверить рытьё котлованов и траншей можно только специалистам, способным быстро и точно выполнить поставленные перед ними задачи.
Выполняем разработку и рытьё траншей
В сферу профессиональной деятельности нашей компании входит широкий спектр земляных работ. Их проведение требует тщательной подготовки, ведь необходимо получить разрешительную документацию на осуществление работ, подготовить проект, подвезти специализированную землеройную технику.
У нас вы сможете заказать следующие виды услуг:
Вертикальная планировка грунта. От 35 руб. за кв.м.
Вертикальная планировка грунта
Вертикальная планировка – или требуется планировка поверхности грунта?
Обращайтесь к нам!
Перед началом строительства проводится подготовка площадки. В первую очередь ей должен быть придан проектный профиль. То есть производится планировка поверхности участка. Для этого может выполняться срезка возвышенностей, подсыпка грунта во впадины. Большое значение имеет устройство водостоков и дренажные работы.
Всё это должно выполняться с оптимальным распределением земляных масс, что позволит существенно снизить трудозатраты и стоимость работ. Компания «Роем землю» предлагает своим клиентам такую услугу, как планировка грунта цена которой считается одной из самых выгодных в данной сфере.
Как выполняется планировка поверхности грунта?
Для придания проектного профиля стройплощадке может применяться горизонтальная или вертикальная планировка грунта.
Разработка карьеров. От 18,5 тыс.руб. смена
Разработка карьеров
Требуется разработка карьеров? Обращайтесь к нам!
Компания «Роем землю» предлагает комплексные работы по разработке карьеров: от удаления растительности до транспортировки найденных нерудных ископаемых к месту их дальнейшего использования. Производится разработка карьеров нерудных ископаемых открытым способом. Собственный парк спецтехники для добычи, обработки и вывоза нерудных ОПИ существенно упрощает работу. Поэтому мы берёмся за разработку абсолютно любых карьеров.
Последовательность работ
Такой способ добычи полезных ископаемых как разработка карьера открытым способом считается одним из самых перспективных. А для нерудных ОПИ он ещё и наиболее дешёвый.
Применяемые способы разработки карьера можно разделить на два типа:
Земляные работы вручную. От 1250 руб. за куб.м.
Земляные работы вручную
Земляные работы вручную бывают хоть и не часто но необходимы.
Услуги по переработке, разработке или транспортировке грунта носят название земляных работ. Как правило, любое строительство начинается именно с них. Компания «Роем землю» оказывает комплексные услуги по выполнению всех типов земляных работ как с применением специализированной техники (механизированный способ), так и с использованием ручного труда. Своим клиентам мы предлагаем справедливые расценки и комплексные решения.
Что представляют собой земляные работы вручную
Земляные работы считаются одним из самых трудоёмких и затратных этапов подготовки к возведению объекта, прокладке коммуникаций и пр. У неподготовленных работников они отнимают много сил, да и результат не всегда соответствует затраченным усилиям. Поэтому лучше доверить проведение этих работ специалистам, имеющим соответствующий опыт. Наши разнорабочие будут чётко следовать проектной документации. траншеи.
Однако при значительных объемах грунта здесь уже не обойтись без специальной техники — экскаватора. В любом случае, решение зависит от вас.
Доставка грунта. От 250 руб. за куб.м.
Доставка грунта
Доставка грунта на строительный объект силами нашей компании — это читая выгода для Заказчика. Грунт очень востребован при проведении различных строительных работ и благоустройстве территорий. Им засыпают строительные площадки, выравнивают участки. При этом самым популярным является плодородный грунт с доставкой который приобрести предлагает компания «Роем землю».
Обратившись к нам, вы сможете купить грунт с доставкой до нужного вам объекта, что позволит значительно сэкономить на транспортировке. Мы заботимся о том, чтобы сотрудничество с нами было для вас выгодным и комфортным.
Преимущества работы с нами.
У нас можно купить грунт земля с доставкой для осуществления строительства дорог, домов, а также поднятия участков. Мы предлагаем разные виды грунта в зависимости от цели использования суглинок или дресва. Например, у нас часто заказывают грунт плодородный с доставкой цена на который вас приятно порадует. Также у нас есть доставка грунта скального. Вы сможете выбрать именно тот материал, который будет оптимален для вашего случая.
Снос и демонтаж зданий. От 100 тыс.руб. объект
Снос зданий
Быстро и качественно выполним демонтаж зданий и сооружений
Причин, по которым может потребоваться демонтаж зданий и сооружений, довольно много. Прежде всего любые конструкции со временем утрачивают прочность и становятся аварийными, у объекта может поменяться собственник, и он планирует иначе использовать территорию под строением. Иногда гораздо проще оплатить снос зданий, чем пытаться их реконструировать.
Однако своими силами это сделать затруднительно, особенно если речь идёт о плотной городской застройке. Обращение к профессионалам, таким как компания «Роем землю», позволит вас сэкономить время и деньги. Наши специалисты квалифицированно и оперативно демонтируют любые объекты.
Как выполняется снос зданий и сооружений?
Процесс демонтажа любого объекта — это достаточно сложное мероприятие. Ведь предстоит иметь дело с многометровыми фундаментами, опасными для обрушения конструкциями и разнообразными инженерными коммуникациями. А снос аварийных зданий предусматривает ещё более ответственный подход, поскольку ошибки в проведении таких работ могут привести к возникновению угрозы близлежащим строениям.
На сегодняшний день снос домов и зданий может выполняться несколькими методами:
Очистка водоемов и рек. От 100 тыс.руб. объект
Очистка водоемов и рек
Предлагаем очищение прудов, рек и других водоёмов
Одни из важнейших элементов окружающей среды – водоёмы естественного и искусственного происхождения. Они могут быть использованы для многих целей: полива близлежащих участков, разведения рыбы, плавания и пр. Однако со временем любой водоём нуждается в чистке. Компания «Роем землю» выполнит комплекс работ, направленный на очищение прудов, рек и других видов водоёмов.
Что мы предлагаем:
- Создание новых водоемов или накопителей;
- Очистка береговой линии от крупного мусора и деревьев;
- Очищение дна водоема от ила;
- Осушение и отвод воды
Если вам требуется действительно эффективная очистка рек и водоёмов, обращайтесь в нашу компанию.
Устройство газонов. От 200 руб. за кв.м.
Устройство газонов.
Заказывайте работы по устройству газонов
Сегодня газон стал одним из основных элементов системы зелёных насаждений как на приусадебном участке, так и в городских скверах и парках. Это и неудивительно, ведь в ландшафтном дизайне газоны являются фоном для разнообразных растений. Компания «Роем землю» профессионально выполняет работы по устройству газонов всех разновидностей.
Какими бывают газоны?
Прежде чем заказать устройство газона, необходимо определиться с тем, какая именно его разновидность требуется и какие существуют способы создания этих зелёных лужаек.
Среди множества разновидностей наибольшей популярностью пользуются:
Вывоз снега. От 200 руб. за куб.м.
Вывоз снега
Климат на территории России в зимнее время делает вопрос очистки территории от снега и его последующий вывоз на утилизацию особенно актуальным. Проведение строительных работ зимой затруднено из-за возможных сугробов. Кроме того, снежные глыбы создают препятствие для проезда, прохода. Это сказывается на качестве работы различных организаций.
Поэтому вывоз снега с территории предприятий, жилых комплексов и других организаций обязателен. Такие услуги по вывозу снега оказывает компания «Роем землю».
Что мы предлагаем?
Мы осуществляем вывоз снега, мусора и другие услуги. Среди наших клиентов – крупные торговые предприятия, заводы, офисы, жилищные комплексы и даже владельцы частных домов. Нам под силу уборка и вывоз снега в любых масштабах, даже в самых труднодоступных местах с наледью. Мы гарантируем безупречное качество работы, так как располагаем специализированной мощной техникой, а трудятся у нас только добросовестные и опытные специалисты.
Мы можем очистить снег:
Примерный перечень видов земляных работ
4. Погрузка и вывозка растительного грунта и грунта, вытесненного трубопроводом.
5. ручная доработка дна траншеи;
6. разработка грунта под приямки;
7. подбивка пазух ручными или электротрамбовками;
8. обратная засыпка траншеи;
9. уплотнение грунта;
10. Окончательная планировка площадки
11. рекультивация земли.
По рабочим чертежам и (или) по формулам определяем объемы земляных работ

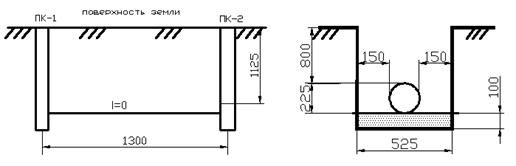

Рисунок 1 – Эскиз траншеи
Планировка площадки
Для начала выполняют предварительную планировку площадки составляя приблизительную её схему, а после расчетов по объемам земляных работ – окончательную планировку с нанесением на схему строительной площадки всех нужных размеров.
Грунт, вынутый из траншеи и котлована, следует укладывать в отвал с одной стороны на расстоянии от бровки не ближе 0,5 м, оставляя другую сторону свободной для передвижения транспорта и производства монтажно-укладочных работ (рабочая полоса).
При прокладке газопроводов в поселениях под улицами или площадями следует применять преимущественно закрытые способы строительства с использованием установок наклонно-направленного бурения, продавливания или прокола.
При прокладке газопровода на разделительных полосах улиц используется открытый способ строительства; грунт по мере разработки траншеи сразу грузится на автосамосвал и вывозится для временного хранения. Если позволяет ширина разделительной полосы, то грунт может укладываться вдоль траншеи.
При строительстве газопровода вдоль действующего газопровода схема производства работ выбирается исходя из условия исключения наезда техники на действующий газопровод. Перед началом работ по оси действующего газопровода необходимо выставить через 10 м вешки с указанием глубины заложения газопровода.
Источник studopedia.ruВиды земляных работ в строительстве
Основные виды земляных работ
Земляные работы являются наиболее трудоемкими и тяжелыми в строительстве и составляют примерно 10% общей стоимости и трудоемкости. К земляным работам относят рыхление твердого и скального грунта для последующей разработки, отрыв котлованов, траншей и каналов, вскрышные работы, перемещение грунта в отвал, возведение насыпей с уплотнением грунта, зачистки дна и откосов земляных сооружений, обратную котлованов и траншей после возведения фундаментов и укладки труб, уплотнение грунта, планировку поверхности.
Грунт разрабатывают следующими основными способами: – механическим, гидравлическим, при котором струей воды размывают подошву забоя и вызывают обрушение грунта, при подводной выемке разрушение может осуществляться механическим путем с одновременным всасыванием смеси грунта с водой землесосными снарядами и транспортированием смеси грунта с водой (пульпы) по пульпопроводу в намывное сооружение; – взрывным, при котором горные породы и различные грунты разрушаются давлением газов, образующихся при мгновенном сгорании взрывчатых веществ.
Наиболее характерными видами земляных работ, производимых сухим способом в дорожном, гидротехническом и мелиоративном строительстве, и массовыми средствами их выполнения являются: – возведение насыпей, дамб, валов и других насыпных земляных сооружений с транспортировкой грунта из резервов скреперами, одноковшовыми экскаваторами и грейдерами-элеваторами с автосамосвалами и тракторными саморазгружающимися прицепами; – возведение насыпей из боковых резервов (в равнинной местности) скреперами, бульдозерами, экскаваторами, грейдерами-элеваторами, грейдерами и автогрейдерами тяжелого типа; – возведение насыпей с одновременной разработкой выемок продольным перемещением грунта вдоль трассы (при устройстве подходов к мостам) скреперами и бульдозерами; – разработка выемок, резервов, котлованов, каналов, вскрышные и другие подобные работы с транспортировкой грунта в кавальеры и отвалы скреперами, грейдерами-элеваторами и одноковшовыми экскаваторами с автосамосвалами и тракторными саморазгружающимися прицепами; – террасные работы (на склонах гор) в полувыемках и полунасыпях бульдозерами, грейдерами и автогрейдерами тяжелого типа; – планировка и разравнивание грунта (отдельные срезки, подсыпка неровностей, а также разравнивание грунта в насыпях после выгрузки его из транспортных средств) бульдозерами, грейдерами, автогрейдерами среднего и тяжелого типов; – профилировка грунтовых дорог грейдерами, автогрейдерами среднего и тяжелого типов; – разработка корыта в земляном полотне грейдерами и автогрейдерами среднего и тяжелого типов; – зачистка откосов откосниками грейдеров, автогрейдеров, бульдозеров и зачистными планировочными машинами; – устройство осушительной и оросительной сети специальными ирригационными и траншейными экскаваторами, прицепными канавокопателями, грейдерами и бульдозерами; – рытье и засыпка траншей при укладке водо-, газо- и нефтепроводов, дренажных труб и других подземных коммуникаций траншейными экскаваторами и бульдозерами.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Скреперные работы
Скреперы применяют для разработки грунта I—III категорий, а также IV категории с предварительным разрыхлением (табл. 2.1) с перемещением ваться трактором как толкачом для заполнения скреперного ковша «с шапкой», а также скрепером большей мощности с толкачом при загрузке (табл. 2.2).
При работе скреперов с толкачами и заполнении скреперного ковша «с шапкой» производительность увеличивается в 1,2—1,3 раза, а у скреперов большей емкости (с тракторами того же класса) — в 1,5 раза.
При небольших объемах работ и единичном использовании скреперов следует заполнять их ковши до геометрической емкости с помощью собственного тягового усилия трактора, за исключением работы в тяжелых условиях, когда также требуется толкач.
Для самоходных скреперов без ведущей задней оси применение толкача при заполнении ковша обязательно. Подталкивание скрепера начинают после заполнения его ковша на 25—30%. Во избежание простоев толкача его работу следует организовать так, чтобы он обслуживал не менее трех—пяти скреперов.
Использование самоходных скреперов рентабельно только при больших дальностях возки — свыше 0,5 км (табл. 2.3), поскольку в этом случае можно реализовать его основное качество — высокую скорость движения. Кроме того, при небольших дальностях возки нецелесообразно строить и содержать грунтовую дорогу для движения самоходных скреперов. Рентабельность использования самоходных скреперов устанавливается в каждом отдельном случае в зависимости от дальности возки грунта, уклонов местности и наличия подъездных путей.
Рис. 2.4. Возведение насыпи (1) из боковых резервов (2) скрепером при движении его по эллипсу (штриховая линия) и по «восьмерке» (сплошная линия)
Возведение насыпей с отсыпкой грунта из резервов обычно производят скреперами по схеме, изображенной на рис. 2.4. В зависимости от высоты уплотнения грунта по ширине насыпи, соблюдение проектной крутизны откосов и безопасность движения скреперов по краю насыпи (рис. 2.5, а).
Для равномерного послойного разравнивания и качественного уплотнение насыпи, фронта работ и других условий движение скреперов осуществляется по эллипсу или по «восьмерке».
Рис. 2.5. Порядок возведения насыпи скреперами:
а — отсыпка от краев к середине; б—последовательность разгрузки скреперов на насыпи для лучшего предварительного уплотнения грунта (показана цифрами)
Скрепер набирает грунт при движении по резерву. Для подъема скре-ния грунта движущимися скреперами следует применять определенную последовательность их разгрузки (рис. 2,5, б).
Рис. 2.6. Разработка выемки скреперами с продольным перемещением грунта в насыпь; 1 — место набора грунта скреперами; 2 — место разгрузки скреперов; 3 — разравнивание грунта в насыпи бульдозером
Разработка выемок с продольным перемещением грунта в насыпь. Выемку разрабатывают продольными ходами. При этом скрепер перемещает грунт из выемок в насыпь по круговой схеме (рис. 2.6).
При разработке небольших выемок целесообразно перемещать грунт из выемки в обе стороны, так как при такой схеме работы уменьшается число поворотов скрепера за рабочий цикл и, следовательно, сокращается продолжительность последнего. Грунт в насыпи отсыпают послойно.
Рис. 2.7. Послойная разработка скреперами выемки (а) и планировка ими пологих откосов (б)
Планировка местности. При планировке скреперами неровной местности схема их проходов должна предусматривать наименьшее число поворотов. Наиболее целесообразна схема, при которой скрепер перемещается по прямой, попеременно срезая грунт с бугров и разгружая его в низких местах, как это показано на рис. 2.8.
Приемы работы, увеличивающие производительность скреперов. В целях лучшего заполнения ковша скрепера, сокращения продолжительности процесса наполнения и повышения производительности рекомендуются следующие приемы работы.
1. Ковш заполнять грунтом при движении скрепера под уклон откоса. При таком способе работы возрастает усилие резания за счет использования собственного веса скрепера и трактора, вследствие чего можно увеличить глубину резания и повысить производительность на 20—30%. При этом выемку или резерв целесообразно разрабатывать не длинными наклонными участками (рис. 2.9, а), а короткими, на большую глубину (рис. 2.9, б).
Рис. 2.8. Планировка местности скреперами:
1 — места разгрузки: 2 — места набора грунта
Экономически наиболее выгодна дальность возки грунта 400—600 м. Выемку разрабатывают послойно (рис. 2.7, а), вследствие чего на откосах остаются уступы. Если уклон откосов не превышает 0,35, их можно планировать скрепером или бульдозером (2.7, б) продольными ходами. Предельно допустимый уклон откоса — не выше 0,5.
2. Применять рациональные способы заполнения ковша скрепера в зависимости от структуры и категории грунта; широко применяются многорядный, ступенчатый, гребенчатый и шахматно-гребенчатый способы ковша скрепера. При первых траншейных проходах улучшается наполнение ковша вследствие подпора от срезаемой стружки и призмы волочения грунта, стружка максимального периметра за счет оставшегося гребня с одновременным увеличением подпора (от призмы волочения грунта). Во второй половине, пути (при снижении силы тяги) — на половину его ширины.
При гребенчатом способе в первой половине рабочего пути срезается и при последующих проходах срезкой оставшихся уступов ликвидируется сопротивление грунта боковым стенкам ковша.
Рис. 2.9. Способы разработки выемок и резервов скреперами при движении под уклон:
а — длинными наклонными участками; б — короткими крутыми участками
Рис. 2.10. Способы наполнения ковша скрепера:
а — многорядный; б -— ступенчатый; в — гребенчатый; г — шахматно-гребенчатый; I путь загрузки
При ступенчатом способе в каждом заходе скрепера на первой половине рабочего пути грунт зарезается на всю ширину ковша, а на остальном рабочего пути глубина зарезания резко уменьшается, а подпор для образовавшейся призмы волочения осуществляется следующим гребнем, что способствует хорошему заполнению ковша.
Шахматно-гребенчатый метод совмещает в себе ступенчатый и гребенча-тьтй. Наполнение скреперов осуществляется в шахматном порядке (рис. 2.10, г).
3. Применять предварительное рыхление грунтов IV категории, а также смерзшихся грунтов и содержащих мелкие корни и камни. Наиболее экономично разрыхлять грунт отдельными продольными бороздами шириной до 0,5 м с расстоянием друг от друга на % ширины захвата ковша. Этот способ улучшает заполнение ковша (который направляют между бороздами) ввиду уменьшения сопротивления грунта, оказываемого боковым стенкам ковша. Кроме того, усиливается напор грунта при проталкивании его в ковш за счет увеличения сечения стружки, сокращается путь заполнения ковша, облегчается работа в тяжелых условиях и соответственно увеличивается производительность скрепера на 25—30%.
4. Широко использовать при больших объемах работ толкачи при загрузке скрепера, что позволит заполнять их ковши «с шапкой» и увеличить производительность на 30%.
5. Применять ковш со ступенчатыми ножами или днищем полукруглой формы и закругленной режущей кромкой, выступающей вперед и несколько отогнутой книзу (по предложению ЦНИИО Минтрансстроя). Как показали исследования и эксплуатационные испытания, при таком ковше снижается энергоемкость процесса резания и улучшается наполнение ковша.
Бульдозерные работы
Бульдозеры применяют для разработки грунтов I—III категорий и грунтов IV категории с предварительным разрыхлением и для перемещения их на расстояние до 100 м. Выбор типа бульдозера по тяговому классу трактора зависит от вида и объема работ- Тракторные колесные бульдозеры тягового класса 1,4 тс «Беларусь» и гусеничные классов 3 и 4 тс применяют преимущественно в сельском строительстве и при небольших объемах земляных работ. Для повышения эффективности работы этих бульдозеров на грунтах III категории последние следует предварительно разрыхлять. Бульдозеры на гусеничных тракторах классов 10, 15 и 25 тс широко применяют в промышленности и строительстве.
Рис. 2.11. График производительности гусеничных бульдозеров с тракторами различного класса в зависимости от дальности перемещения грунта
Из графика производительности (рис. 2.11) видно, что гусеничные бульдозеры наиболее эффективно применять для перемещения грунта на расстояние 25—50 м. Колесные бульдозеры со всеми ведущими колесами, как более мобильные и маневренные, экономичны при дальностях возки 50—100 м, а также при частых холостых заездах и перебросках с места на место.
Универсальные бульдозеры с поворотным отвалом применяют для земляных работ на косогорах: засыпки траншей, котлованов, для планировочных работ и др.
Разработка выемок с продольным перемещением грунта в насыпь. Эту работу целесообразно вести сквозными проходами (рис. 2.12) без холостых заездов. Общая дальность перемещения грунта не должна превышать до 0,3. Профиль по дну отрытого канала отделывают бульдозером продольными проходами.
Рис. 2.16. Устройство универсальным бульдозером полувыемки-полунасыпи на косогоре
Засыпка траншей, котлованов, оврагов и ям. Для засыпки траншей наиболее эффективен универсальный буль-нов и ям. При крутых откосах траншей, оврагов и ям грунт сталкивается под откос бульдозером до тех пор, дозер, который при этом движется вдоль траншеи и отвалом, поставленным под углом 55—60°, сдвигает в нее грунт. Засыпать траншеи можно и обычным бульдозером при движении поступательно-возвратными попереч-пока не образуется съезд, позволяющий производить дальнейшую засыпку.
Рис. 2.17. Разработка бульдозером нагорной канавы поперечными проходами
Планировка местности и откосов
Для срезания небольших возвышенностей, гребней и засыпки пониженных мест и впадин нож бульдозера устанавливают на уровне опорной поверхности гусениц. При перемещении бульдозер срезает часть грунта, подлежащего удалению, и передвигает его во впадины. Подобную планировку выполняют за несколько проходов, двигаясь в различных направле-та и материалов может быть использован бульдозер при движении его вперед с ножом, установленным на уровне опорной поверхности гусениц. Для этих работ особенно рекомендуется применять систему «Автоплан-1».
Приемы работы, повышающие производительность бульдозеров.
Рис. 2.18. Перемещение грунта бульдозером под уклон
Целесообразно на подобных работах использовать бульдозеры с сис-стемой «Автоплан-1», обеспечивающей автоматическую планировку местности.
Рис. 2.19. Перемещение грунта двумя бульдозерами:
а — призма грунта при захвате спаренными бульдозерами; б-™ призма грунта у одиночных бульдозеров
Откосы планируют во время выпол: нения бульдозером основных работ. Большие и пологие откосы можно планировать продольными движениями универсального бульдозера, для планировки крутых откосов применяют откосник, являющийся съемным дополнительным оборудованием для бульдозеров классов 10; 15 и 25 тс.
Разравнивание грунта и дорожно-строительных материалов. При возведении насыпей экскаваторами, земле-возами и самосвалами грунт отсыпается в большинстве случаев кучами, как и при разгрузке различных дорожно-строительных материалов (песка, щебня, гравия). Для разравнивания грун-вать объем призмы грунта, перемещаемой отвалом. Могут быть рекомендованы следующие приемы работы для увеличения производительности бульдозера.
1. Перемещение грунта или зареза-ние его ножом отвала при движении бульдозера под уклон (рис. 2.18). При работе даже на уклоне 0,1—0,2 производительность бульдозера повышается в 1,3—1,4 раза, при большем уклоне она может быть повышена в 2 раза и более. Предельно допустимый уклон 0,5.
2. Перемещение грунта или других строительных материалов двумя (рис. 2.19), тремя или четырьмя буль« дозерами. Объем призмы волочения у двух бульдозеров в 2,5—3 раза больше, чем у одиночного отвала. Выстроенные в ряд бульдозеры е отвалами, установленными на уровна опорной поверхности гусениц и вплотную примыкающими друг к другу, на одной и той же скорости передвигают сплошной вал грунта, оставляя за собой спланированное земляное полотно. Средняя дальность перемещения грунта не должна превышать 40—50 м.
3. Перемещение грунта или других строительных материалов в траншее. Такой способ работ, описанный выше, увеличивает производительность бульдозера в 1,5—2 раза.
4. Использование боковых открылков (уширителей) и верхних козырьков к отвалам бульдозеров, а также отвалов совкового типа (при работе на торфе и угле) увеличивает производительность бульдозеров от 1,5 до 3 раз в зависимости от материала. Боковые открылки наиболее рационально устанавливать под углом 45 или 60° к продольной оси, что обеспечивает наибольший объем призмы перемещаемого грунта. Исходя из того же принципа изготовляют отвалы совкового типа.
Однако в связи с тем, что подобные открылки участвуют в резании грунта, воспринимая дополнительные усилия, требуется весьма прочное их крепление и усиление конструкции отвала. Поэтому при изготовлении открылков на месте работ их устанавливают плоскостями параллельно продольной оси бульдозера. Это несколько снижает производительность, но значительно облегчает конструкцию крепления открылков. G боковыми открылками целесообразно одновременно устанавливать и верхний козырек, образуя, таким образом, бездонный ковш.
5. Применение зубьев и выступающего центрального ножа, устанавливаемых на отвал для работы в тяжелых условиях, когда требуется предварительное разрыхление грунта.
Земляные работы непрерывного цикла
Такие работы осуществляют машинами непрерывного действия, к которым относятся грейдер-элеваторы, струги с диагональными и вертикальными ножами и транспортерами, многоковшовые экскаваторы и фрезерные машины. Наиболее экономично их применять при сосредоточенных работах большого объема — вскрышных работах, отрывке выемок, траншей и каналов большой протяженности. Грейдеры-элеваторы весьма экономичны в дорожном строительстве в условиях равнинной местности для отсыпки насыпей из боковых резервов. Непрерывность действия обеспечивает этим машинам большую производительность и высЬкую экономичность! при одинаковой затрачиваемой мощности и максимальной загрузке машин производительность прицепного грей-дера-элеватора к трактору класса 10 тс превышает производительность скрепера емкостью 10 м3 к трактору класса 15 тс в 3 раза, а экскаватора с ковшом емкостью 0,65 м3 — в 2 раза при снижении стоимости работ в 1,5— 2 раза.
Возведение грейдерами-элеваторами насыпей из боковых резервов. При возведении насыпей, плотин, дамб и других земляных сооружений из боковых (продольных) резервов грейдер-элеватор движется вдоль насыпи, вырезая грунт дисковым ножом из резерва и подавая его с помощью транспортера в насыпь (рис. 2.20). Грунт вырезают от внутренней бровки резерва послойно.
Первый проход дисковым ножом производят 2 раза по одной и той же борозде для обеспечения надлежащего заглубления ножа, величина которого зависит от категории и состояния грунта и рельефа местности. Необходимо стремиться вести работу с наибольшим заглублением (до 1/2 диаметра ножа). По окончании разработки первого слоя на полную ширину резерва приступают к разработке второго слоя, начиная от внутренней бровки.
Грейдерами-элеваторами с транспортерами длиной 8,5 м можно возводить дорожные насыпи высотой до 2 м. При возведении насыпей большей высоты сочетают работу грейдера-элеватора с бульдозером или грейдером, при этом грейдер-элеватор подает грунт на бровку насыпи, а бульдозер или грейдер передвигает его к оси насыпи и разравнивает.
Во всех случаях работы грейдера-элеватора при возведении насыпей из резервов требуется последующее послойное уплотнение насыпи. Длина участка работы грейдера-элеватора составляет от 500 до 2000 м. Чем больше эта длина, тем выше производительность машины. Для перехода машины на другую сторону насыпи необходимо оставлять проходы шириной 8— 10 м, которые потом засыпают бульдо-к краям выработки (рис. 2.21). Транспортные средства (самосвалы, землевозные тележки) перемещаются параллельно грейдеру-элеватору и загружаются на ходу, сменяясь в течение нескольких секунд.
Рис. 2.20. Возведение грейдером-элеватором насыпей из боковых резервов
Рис. 2.21. Разработка грейдером-элеватором резервов или выемок (РВ) с отвозкой грунта самосвалами в насыпь или кавальер (ИК)
Разработка грейдерами-элеваторами выемок или резервов с отвозкой грунта самосвалами или землевозными тележками. При разработке выемок,каналов или резервов грейдер-элеватор Движется вдоль разрабатываемого участка, начиная с середины, и копает грунт послойно, перемещаясь по мере разработки одного слоя от середины
При нагрузке грунта в землевозные тележки применяют грейдеры-элеваторы с транспортером длиной 8,5 м, при этом верхний барабан также располагают на высоте 0,5—0,6 м над бортом тележки. Для обеспечения подъема транспортных машин на насыпь устраивают въезды и съезды, количество которых зависит от принятой схемы работы, расположения насыпи и резерва, а также высоты насыпи.
Рис. 2.22. Схемы проходов автогрейдера при профилировании грунтовой дороги:
3, 6, 10 и 12 — вырезание грунта; 2, 4, 5, 7, 8, 9, 11 и 13 is- перемещение грунта; 14, 15 и 16 — разравнивание; 17 — профилирование боковой канавы; 18 — отделка полотна
Длина участка работы грейдера-элеватора должна быть не менее 300 м; при более коротких участках значительно снижается производительность грейдера-элеватора из-за возрастающей потери времени на повороты в конце участка.
Профилировочные, планировочные и отделочные земляные работы. К машинам для выполнения таких работ относятся прицепные грейдеры, автогрейдеры, универсальные планировочные машины с телескопической стрелой, а также различные виды навесных приспособлений к экскаваторам, грейдерам, автогрейдерам, бульдозерам и др.
Грейдеры и автогрейдеры широко применяют при строительстве грунтовых профилированных дорог (особенно в сельскохозяйственных районах и при освоении целинных земель), а также для возведения насыпей из боковых резервов, планировки плотин, дамб, устройства корыта в дорожном полотне и других работ.
Профилирование грейдерами и автогрейдерами грунтовых дорог. При устройстве проезжей части дороги за счет грунта, вынимаемого из боковых канав, грейдеры часто прицепляют к трактору канатом. При такой сцепке обеспечивается большая гибкость в работе грейдера, чем при жесткой сцепке, поскольку трактор и грейдер могут двигаться не по одной линии.
Это обеспечивает лучшее использование тяговой мощности трактора и хорошую видимость грейдеристу, что особенно важно, когда грейдер движется по обрабатываемой канаве, а трактор — по обочине. Гибкая сцепка длиной 7—10 м дает возможность поворачивать дышло на угол 10—15°, фиксируемый поворотным устройством. Кроме того, гибкая сцепка позволяет быстро разворачиваться грейдеру на месте на 180°.
Последовательность проходов и принцип работы прицепного грейдера и автогрейдера при профилировании грунтовых дорог одинаковы. Однако возможность поворота отвала автогрейдеров на 180° позволяет производить ему челночные проходы (поступательно-возвратные без разворотов в конце участков), что увеличивает производительность этих машин.
Схема профилирования грунтовой дороги автогрейдером среднего типа показана на рис. 2.22. При первом проходе (1) вырезают грунт по внешнему откосу канавы. Этот проход весьма ответственен, так как борозда, сделанная круговым проходом (с обеих сторон дороги), служит разбивкой дороги и является исходной для последующих проходов.
Срезанный грунт перемещают в поперечном направлении от бровки на проезжую часть (2); вырезание грунта (проходы 3, 6, 10 и 12) чередуют с его перемещением. Затем грунт перемещают к осевой линии дороги (проходы 4, 5, 7, 8, 9, 11 и 13) и разравнивают (проходы 14, 15 и 16). Если к тринадцатому проходу требуемая глубина канавы не будет достигнута, то проходы повторяют до получения нужной отметки. С помощью трапецеидального откосника срезают грунт по дну канавы (17), перемещая его вверх на бровку по внутреннему откосу, который окончательно профилируют. Когда профиль готов, отделывают полотно дороги (18).
Для более эффективного использования прицепных грейдеров применяют метод звеньевой работы. Для профилирования грунтовых дорог звену придается два трактора класса 10 тс, три прицепных тяжелых грейдера и один пятикорпусный плуг.
В первый агрегат входит трактор, к которому прицепляют плуг на жесткой сцепке и за ним грейдер с помощью каната длиной 7 м. Плуг устанавливают так, чтобы он разрыхлял грунт для грейдера. Второй агрегат состоит из сцепа двух грейдеров к трактору, как это показано на рис. 2.23.
Оба грейдера в рабочем состоянии находятся по обе стороны от оси трактора благодаря жесткой установке дышел, повернутых на 8—10°. Натяжением цепи 4 регулируют работу грейдеров. Применение цепи также обеспечивает одновременный разворот трактора с двумя грейдерами. Чтобы трос 2 не попадал под колеса первого грейдера, последний имеет кронштейн 3 с направляющим кольцом для свободного подвешивания каната.
На основе практики применения подобных звеньев отработана рациональная схема постройки профилированной дороги (рис. 2.24). При нечетных проходах вырезают грунт первым агрегатом с углом захвата отвала 30°, при четных проходах перемещают грунт вторым агрегатом с углом захвата отвала 40°.
Начиная с десятого прохода, на отвал грейдера первого агрегата устанавливают откосники со стороны кювета и удлинитель с противоположной стороны. При работе без плуга (в легких условиях) грейдер прицепляют к трактору на жесткой сцепке. На отвалы грейдеров второго агрегата в зависимости от условий работ устанавливают односторонние или двусторонние удлинители.
Применение звеньевого метода работы прицепных грейдеров показало ряд его преимуществ: повышение производительности на 20—30% за счет уменьшения холостых пробегов и более совершенной технологии производственного процесса; снижение стоимости работ ввиду более высокой производительности машин и сокращения обслуживающего персонала, уменьшения простоев машин и холостых пробегов, экономии горючего и др. Звеньевым методом с разделением операций можно работать двумя— тремя автогрейдерами.
Рис. 2.23. Схема сцепки грейдером при звеньевой работе:
1 — дышло; 2 — канат; 3 — кронштейн для поддержания каната; 4 — цепь
Рис. 2.24. Схемы профилирования грунто? вой дороги грейдерным звеном;
1—16 — последовательность проходов; размеры указаны в метрах
Высота насыпи, возводимой грейдерами и автогрейдерами, может доходить до 2 м. Рациональная длина участка (фронт работы) 300—500 м, но не более 1 км. Для возведения насыпи также может быть применен метод звеньевой работы.
Возведение грейдерами и скреперами насыпей из боковых резервов. Средняя часть земляного полотна примерно на полную ширину корыта возводится скреперами, а боковые части на ширину обочин и откосов — грейдерами (рис. 2.27). Скреперы, передвигаясь по спирали и отсыпая грунт поперек проезжей части, забирают его в дальней части резерва, а грейдеры — из ближайшей части резерва. Производительность скрепера емкостью 7 м3, работавшего этим способом в течение 6 мес., составила в среднем 750 м3 в смену на грунтах III категории и при высоте насыпи до 1,5 м; производительность тяжелых грейдеров была в 2 раза выше обычной и достигала 500—550 м3 в смену.
Рис. 2.25. Возведение насыпи автогрейдером из боковых резервов
Рис. 2.26. Порядок проходов автогрейдера при возведении насыпи из боковых резервов: 1=11 = последовательность проходов
Возведение грейдерами и автогрейдерами насыпей из боковых резервов. Насыпи возводят при продольных проходах и послойном вырезании грунта, начиная от внутренней бровки резерва (рис. 2.25). При вырезании грунта и перемещении его в насыпь грейдером или автогрейдером совершают круговые проходы и разрабатывают попеременно резервы с обеих сторон насыпи (рис. 2.26).
Насыпь послойно уплотняется пневмоколесными катками или другими средствами.
При этом способе грейдеры и скреперы должны работать одновременно на одном участке, что сокращает требуемый фронт работ и улучшает организацию последних. Наряду с увеличением производительности машин обеспечивается хорошая отделка земляного полотна; скреперы достаточно уплотняют валики еще не успевшего высохнуть грунта, уложенного в насыпь грейдерами, что особенно важно при возведении насыпей в засушливых районах. Кроме того, отпадает необходимость отделки откосов в той части резерва, из которой взят грунт грейдерами, так как она осуществляется в процессе возведения земляного полотна.
Рис. 2.27. Схемы совместной работы грейдер Ров и скреперов по устройству насыпи из боковых резервов:
I — грейдерные работы; II —-скреперные работы; 111 — движение грейдеров; IV — Движение скреперов; 1—30 — последовательность отсыпки грунта в насыпь скрепе-Рами; размеры указаны в метрах
Разработка корыта в земляном полотне грейдерами и автогрейдерами.
Требуемый профиль корыта в уплотненном земляном полотне создается вырезкой и перемещением грунта на обочины. При этом объем вырезанного в полотне грунта должен быть равен объему грунта в насыпи на обочинах. Корыто устраивают грейдером или автогрейдером при обычных круговых проходах. На рис. 2.28 показана схема такой работы при разработке корыта для дороги местного значения.
При первом проходе производят вырезание, для чего отвал заглубляют по оси корыта на 10—12 см ниже отметки его дна. Вторым проходом вырезанный грунт перемещают на обочину и укладывают валиком. Третьим проходом вырезают грунт, но не больше чем на 5 см ниже дна корыта, после чего четвертым проходом разравнивают валики на обочине.
Рис. 2.28. Схема разработки корыта в готовом земляном полотне грейдером или авто—грейдером:
1 — 8 — последовательность проходов (1, 3, 5, 6 и 7 — вырезание грунта; 2 и 4 — перемещение грунта; 8 — разравнивание дна корыта); размеры указаны в метрах
Перед пятым проходом увеличивают углы захвата и резания ножа и концом последнего вырезают грунт в корыте в месте примыкания его к обочине. Так как грунт перемещается от оси корыта к бровке, его укладывают на обочину вплотную и трамбуют в месте перехода в корыто. При шестом проходе угол захвата еще больше увеличивают, а на конец отвала, прижимающий грунт к обочине, прикрепляют специальный удлинитель. Этим достигается окончательная отделка стыка обочины и корыта.
Следующими проходами корыто зачищают, срезая грунт от обочины к оси дороги, и разравнивают грунт в средней части корыта.
Планировка земляного полотна грейдерами и автогрейдерами. При возведении насыпи из боковых резервов скреперами, бульдозерами, грейдерами-элеваторами и другими средствами обычно требуется производить планировку и отделку земляного полотна, что наиболее эффективно выполнять грейдерами или автогрейдерами.
Рис. 2.29. Схема планировки земляного полотна и дна резерва прицепным грейдером:
1 — 8 последовательность проходов (1 и В — планировка поверхности земляного полотна; 3 и 5 – планировка откоса насыпи; 4, 6 и 8 — планировка дна резерва; 7 – планировка откоса резерва)
Последовательность планировки земляного полотна и откосов насыпи, а также дна и внешнего откоса резерва при помощи грейдера показана на рис. 2.29. Первые проходы грейдера пройзводятся на участке от оси дороги к бровке земляного полотна и служат для планировки поверхности земляного полотна. При этих проходах основная рама грейдера выносится в сторону перемещения грунта с тем, чтобы нож выходил на 0,4—0,5 м за предел проекции заднего колеса грейдера в сторону резерва. Этим достигается сбрасывание лишнего грунта g полотна дороги в резерв, а также обеспечивается устойчивость грейдера при его движении по краю земляного полотна.
Планировка поверхности земляного полотна насыпи выполняется за два прохода грейдера. Третьим проходом делается предварительная очистка откоса насыпи, при этом трактор движется по обочине земляного полотна, а грейдер — по откосу. Основную и тяговую рамы грейдера устанавливают так, чтобы край режущего конуса ножа находился в проекции заднего колеса. Срезка откоса производится пяткой ножа за два прохода со сбрасыванием грунта в резерв, где он разравнивается по дну четвертым и шестым проходами. Трактор с грейдером движутся по дну резерва.
Планировка внешнего откоса резерва осуществляется следующим, седьмым проходом, при котором установка грейдера должна быть такой же, как при третьем и пятом проходах. Трактор в этом случае движется по полосе отвода за пределами резерва, с внешней его стороны. Восьмым проходом заканчивают планировку дна резерва с приданием ему уклона 0,02—0,03 от внутреннего к внешнему откосу. Седьмой и восьмой проходы необходимо делать по 2 раза.
Планировка откосов сменным рабочим оборудованием землеройных машин. Планировку и зачистку откосов выемок, насыпей, дамб и других земляных сооружений можно выполнять бульдозерами, грейдерами, автогрейдерами, экскаваторами и универсальными планировочными машинами, оборудованными специальными сменными откосниками и приспособлениями.
Внутренние и внешние откосы с углом не более 25е и высотой не более 1 м можно выполнять бульдозером, грейдером и автогрейдером с откосником, установленным на основном отвале. Срезание и планировку внешнего откоса резерва и откосов выемок высотой 1—3 м при угле 50—70° выполняют отвалом грейдера или авто-грейдера, вынесенным за раму. Для лучшей устойчивости при работе с отвалом, вынесенным за раму, колеса грейдера или автогрейдера следует наклонять в сторону откоса. Сре-
Для грубой отделки откосов применяют ковш емкостью 0,5—0,8 м3 коробчатого типа с зубьями и шарнирным днищем. Ковш крепится к ходовой каретке, днище открывается при помощи специального механизма. Для чистовой отделки откосов применяют скребок шириной 2 м; как и ковш, он крепится болтами к ходовой каретке.
Рис. 2.30. Схема планировки откосов насыпи тяжелым грейдером:
1 — с планировочным устройством; 2 — с ножом, вынесенным за раму
Для повышения качества планировки откосов насыпей рекомендуется сделать планировочное устройство, которое шарнирно крепится к отвалу тяжелого грейдера и является как бы его продолжением. Такой планировщик может обрабатывать откосы с любым уклоном. На рис. 2.30 показана схема отделки откоса высотой до 4 м грейдером с установленным на нем планировщиком, движущимся по насыпи, и грейдером с отвалом, вынесенным за раму, движущимся у подножья насыпи.
Планировка откосов осуществляется срезкой основной массы грунта ковшом с погрузкой в транспорт и зачисткой откосов скребком. При холостом ходе скребок заглаживает неровности. Производительность такого экскаваторного планировщика составляет 30— 40 м3/ч (или 100—150 пог. м откоса) при высоте насыпи 5—6 м.
Специальными машинами для зачистки и отделки откосов и разнообразных планировочных работ являются универсальные планировщики с телескопической стрелой и с различным оборудованием — Э-4010, ЭО-3332 и ЭО-2131А. С помощью быстросменного оборудования эти планировщики могут производить рыхление откосов, зачистку их с одновременной погрузкой срезаемых излишков грунта в транспорт и окончательную отделку откосов.
Источник stroy-technics.ruЗемляные работы в строительстве
Новый сервис — Строительные калькуляторы online
Также смотрят :
1. Общие положения
Назначение и виды земляных сооружений
Объем земляных работ очень большой, он имеется при строительстве любого здания и сооружения. Из общей трудоемкости в строительстве земляные работы составляют 10%.
Различаются следующие основные виды земляных сооружений :
— котлованы и траншеи;
— земляные полотна дорог;
Земляные сооружения делятся на :
К постоянным относятся котлованы, траншеи, насыпи, выемки.
К постоянным земляным сооружениям предъявляются требования :
— должно быть прочным, т.е. сопротивляться временным и постоянным нагрузкам;
— хорошо сопротивляться атмосферным влияниям;
— хорошо сопротивляться размывающим действиям;
— должны обладать безосадочностью.
Временные земляные сооружения выполняются для последующих строительно-монтажных работ. Это траншеи, котлованы, перемычки и т.д
Основные строительные свойства и классификация грунтов
Грунтом называют породы, залегающие в верхних слоях земной коры. К ним относятся: растительный грунт, песок, супесь, гравий, глина, суглинок лессовидный, торф, различные скальные грунты и плывуны.
По крупности минеральных частиц и их взаимной связи различают следующие грунты :
— несвязные – песчаные и сыпучие (в сухом состоянии), крупнообломочные несцементированные грунты содержащие более 50% (по массе) обломков кристаллических пород размером более 2 мм;
— скальные – изверженные, метаморфические и осадочные породы с жесткой связью между зернами.
К основным свойствам грунтов, влияющим на технологию производства, трудоемкость и стоимость земляных работ относятся :
— угол естественного откоса;
Объемной массой называется масса 1 м3 грунта в естественном состоянии в плотном теле.
Объемная масса песчаных и глинистых грунтов 1,5 – 2 т/м3, скальных не разрыхленных до 3 т/м3.
Влажность – степень насыщения пор грунта водой
gb – gc – масса грунта до и после сушки.
При влажности до 5% — грунты называются сухие.
При влажности от 5 до 15% — грунты называются маловлажными.
При влажности от 15 до 30% — грунты называются влажные.
При влажности более 30% — грунты называются мокрые.
Сцепление – начальное сопротивление грунта сдвигу.
Сила сцепления грунтов :
— песчаных грунтов 0,03 – 0,05 МП
— глинистых грунтов 0,05 – 0,3 МП
— полускальных грунтов 0,3 – 4 МПа
— скальных более 4 МПа.
В мерзлых грунтах сила сцепления значительно больше.
Разрыхляемость – это способность грунта увеличиваться в объеме при разработке, вследствие потери связи между частицами. Увеличение объема грунта характеризуется коэффициентом разрыхления Кр.
После уплотнения разрыхленного грунта называется остаточной разрыхленностью Кор.
Грунты
Первоначальная
разрыхленность
Остаточная
разрыхленность
Угол естественного откоса характеризуется физическими свойствами грунта.
Величина угла естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев.
При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения.
Крутизна откоса зависит от угла естественного откоса. Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению m – коэффициент откоса.
Углы естественного откоса грунтов и отношение высоты откоса к заложению
Грунты
Значение углов естественного откоса и отношений высоты откоса к его заложению при различной влажности грунтов
Сухой
Влажный
Мокрый
Угол в град
Отношение высоты к заложению
Угол в град
Отношение высоты к заложению
Угол в град
Отношение высоты к заложению
Размываемость грунта – унос частиц текучей водой. Для мелких песков наибольшая скорость воды не должна превышать 0,5-0,6 м/сек, для крупных песков 1-2 м/сек, для глинистых грунтов 1,5 м/сек.
Согласно производственным нормам, все грунты группируются и классифицируются по степени трудности разработки различными землеройными машинами и вручную :
— для одноковшевных экскаваторов – 6 группы;
— для многоковшевных экскаваторов – 2 группы;
— для разработки вручную – 7 группы и т.д.
Подсчет объемов земляных работ
В практике строительства приходится главным образом рассчитывать объемы работ по вертикальной планировке площадок, объем котлованов и объем линейных сооружений (транше, земляные полотна, насыпи и т.д.).
Объем подсчитывается в рабочих чертежах и уточняется в проекте производства работ.
В проекты производства земляных работ должны входить картограмма земляных работ, ведомость объемов насыпей и выемок и общий баланс грунта
В проекте должны быть объем и направление перемещения масс грунта в виде ведомости или картограммы.
Должна быть продумана технология разработки, транспортировки грунта, обратной засыпки и уплотнения.
В состав проекта должны входить календарный график земляных работ, должны быть указаны людские, материальные ресурсы и выбор комплекса машин.
При подсчете объемов земляных работ котлованов, траншей, выемок насыпей,пользуются всеми известными формулами геометрии.
При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют.
Определение объемов грунтовых масс при разработке котлованов
В большинстве случаев котлован представляет собой усеченную прямоугольную пирамиду, объем которой определяют по формуле :
Въездная траншея определяется по формуле :
Определение объемов грунтовых масс при устройстве линейных сооружений
Объем земляных работ для линейных сооружений насыпи, выемки, траншеи можно вычислить по формуле :
При уклоне не превышающем 0,1 можно пользоваться формулой Ф.Ф.Мурзо :
m –коэффициент откоса.
Если уклон превышает 0,1, то пользуются формулой
Подсчет объема на кривых (формула Тюльдена) :
r – радиус кривых
α – центральный угол поворота
Подсчет объемов земляных работ при планировке площадок
Наиболее целесообразно проектировать планировку площадки так, чтобы соблюдался нулевой баланс земляных масс, т.е. перераспределение земляных масс на самой площадке, без завоза или вывоза грунта.
Объем земляных работ определяют на основе картограммы.
План участка разбивают на квадраты со стороной от 10 до 50 м в зависимости от рельефа местности. При более сложном рельефе местности квадраты делят на треугольники.
Среднюю отметку поверхности площадки, при разбивке ее на квадраты определяют по формуле :
ΣH1 – сумма отметок точек, где имеется одна вершина квадрата;
ΣH2 — сумма отметок точек, где имеются две вершины квадрата;
ΣH4 — сумма отметок точек, где имеются четыре вершины квадрата;
n – Количество квадратов.
При разбивке на треугольники, по формуле :
ΣH1 – сумма отметок точек, где имеется одна вершина треугольника;
ΣH2 – сумма отметок точек, где имеются две вершины треугольника;
ΣH3 – сумма отметок точек, где имеются три вершины треугольника;
ΣH6 – сумма отметок точек, где имеются шесть вершин треугольника;
n – количество квадратов.
Как правило, на планируемом участке всегда возводят дополнительные земляные сооружения в виде насыпей и выемок.
Для обеспечения нулевого баланса земляных работ возведение этих сооружений учитывается путем введения поправки к средней планировочной отметке и коэффициент остаточного разрыхления грунта.
Распределение земляных масс на площадке.
После того, как будут подсчитаны объемы земляных работ, приступают к распределению земляных масс. Из какого участка куда перевозить землю.
Перед этим надо составить баланс земляных работ. Сколько будет выемки, сколько насыпи.
При распределении земляных масс нужно учитывать профильный объем земляных работ и рабочий объем земляных работ. Рабочий больше, он учитывает откосы.
Распределение земляных масс в линейном сооружении
Учитывается :
— продольная транспортировка грунта;
— поперечная транспортировка грунта.
Какой способ принять, можно решить используя неравенство:
Свк – стоимость разработки выемки и укладки грунта в кавальер;
Снр – стоимость отсыпки в насыпь из резерва;
Свн – стоимость разработки грунта и отсыпка его в насыпь.
Имеет значение правильный подсчет стоимости перевозок на те или иные расстояния.
Чтобы правильно определить длину перемещения грунта берут центры тяжести насыпи и выемки и это будет среднее расстояние для перевозок.
Общие сведения о машинах, предназначенных для производства земляных работ
Грунты разрабатываются механическим, гидромеханическим, взрывным, комбинированным и другими специальными способами.
Механический способ – 80-85% выполняется этим способом, путем отделения грунта резанием с помощью землеройных машин (одноковшовых и многоковшовых экскаваторов) работающих на транспорт или в отвал, или землеройно-транспортных машины: бульдозеры, скреперы, грейдеры, грейдеры-элеваторы и канавокопатели.
Гидромеханический способ – гидромониторами – размывают грунт, транспортируют и укладывают или всасывают грунт со дна водоема землеснарядами.
Взрывной способ – основанный на использовании силы взрывной волны различных взрывчатых веществ, закладываемых в специально устроенные скважины, является одним из мощных средств механизации трудоемких и тяжелых работ.
Комбинированный способ – сочетает механический с гидромеханическим или механический со взрывным.
Специальные способы – разрушают грунт ультразвуком, током высокой частоты, термическими установками и др.
Для подготовительных работ применяют кусторезы, корчеватели, рыхлители и др.
Грунт транспортируют автосамосвалами, автоприцепом, транспортерами, ж.д. транспортом и гидравлическим способом.
Для уплотнения грунта применяют всевозможные катки, трамбовочные и вибрационные машины.
Одноковшовый экскаватор – самоходная землеройная машина циклического действия; навесное оборудование: прямая лопата, обратная лопата, драглайн, грейфер, струг и засыпатель.
Кроме того применяют сменное оборудование: кран, копер, трамбующая плита, корчеватель пней, бетонолом и др.
С емкостью ковша 0,25; 0,3; 0,4; 0,5; 0,65; 1; 1,25; 2,5; 3; 4,5 м 3 – применяют в строительстве, а 40; 50; 100; 140 м 3 применяют на вскрышных работах.
Самое большее на стройке обычно 2,5 м 3 .
Многоковшовый экскаватор – самоходная землеройная машина непрерывного действия. Бывают цепные и роторные.
Бульдозер – навешивается нож-отвал к трактору. Мощность трактора 55 – 440 кВт (от 75 до 60 л.с.).
Бульдозеры используются для копания, перемещения и планировки грунта, а также его зачистки в котлованах.
Скреперы – состоят из ковша и ходовой части на пневмоходу. Бывают прицепные скреперы с емкостью ковша 2,25 – 15 м 3 , самоходные 4,5 – 60 м 3 . Рабочая скорость передвижения 10 – 35 км/час.
Применяют для послойного копания, транспортирования и отсыпки слоями грунтов. (Самые дешевые в земляных работах).
Дорожные грейдеры – самоходная машина на раме которой имеется отвал с режущим ножом. Предназначены для планировочных и профилировочных работ с грунтом.
Грейдеры-элеваторы – оборудованы дисковым плугом. Применяются для послойного резания грунта и перемещения его в отвал или транспортные средства.
Новый сервис — Строительные калькуляторы online
2. Устройство выемок и насыпей
Устройство котлованов
Котлован представляет собой выемку, предназначенную для возведения части здания или сооружения, расположенной ниже поверхности земли, для устройства фундаментов.
Котлованы бывают с вертикальными стенками, с креплениями и с откосами.
Согласно СНиП допускается рытье котлованов с вертикальными стенками без креплений в грунтах естественной влажности с ненарушенной структурой, при отсутствии грунтовых вод и глубине котлованов в насыпных, песчаных и гравелистых грунтах не более 1 м; в супесчаных и суглинках 1,25 м; в глинистых 1,5 м и особоплотных 2 м.
Крепления бывают :
подкосное анкерное шпунт
Но лучше выполнять котлован с откосами. Наибольшую допустимую крутизну откосов котлованов в грунтах естественной влажности и при отсутствии грунтовых вод принимают для выемок
глубиной до 1,5 м от 1 : 0,25 до 1 : 0;
глубиной 1,3 – 3 м от 1 : 1 до 1 : 0,25;
глубиной 3 – 5 м от 1 : 1,25 до 1 : 1,5.
Для более глубоких котлованов откосы рассчитываются.
Разработка котлована включает в себя следующие рабочие операции :
— разработка грунта с выгрузкой на бровку или погрузкой в транспортные средства;
— планировка дна котлована;
— обратная засыпка с подравниванием и уплотнением.
Рытье котлована – это ведущий процесс. Котлованы разрабатывают одноковшовым экскаватором, скрепером, бульдозером и гидромеханическим способом.
Одноковшовый экскаватор применяют :
— при строительстве жилья 0,3 – 1 м 3 ;
— в промышленном строительстве 0,5 – 2,5 м 3 иногда 4 м 3 .
Устройство траншей
Траншеи представляют собой временные выемки, предназначенные для укладки в них ленточных фундаментов или монтажа трубопроводов и кабелей.
Различают 3 вида траншей : с вертикальными стенками, с откосами, и смешанные траншеи :
Траншеи с вертикальными стенками в большинстве требуют крепления, а значит дополнительный расход материалов, дополнительные трудозатраты
Без крепления можно рыть от 1 до 2 м в зависимости от плотности грунтов. Но рекомендуют сразу, укладывать трубопроводы или возводить фундамент.
В вязких грунтах роторными экскаваторами копают до 3 метров, укладывая трубопроводы (газопроводы, нефтепроводы и т.д.), крепления выполняют там, где спускаются люди.
При устройстве траншей с откосами наибольшую крутизну принимают в соответствии с углом естественного откоса и погодными условиями.
Траншеи смешанного вида устраивают при большой глубине и наличии грунтовых вод, уровень которых выше дна траншеи.
Крепления траншей бывают :
— горизонтальные или вертикальные;
— с прозорами или сплошные;
— инвентарные или неинвентарные.
Инвентарные ограждения состоят из сборно-разборных рам и инвентарных щитов, инвентарных распорок.
Для разработки траншей применяют одноковшовые экскаваторы: обратная лопата или драглайн с емкостью ковша 0,3 – 1 м 3 .
Обратной лопатой можно разрабатывать с вертикальными стенками. Драглайном с откосами и при наличии грунтовых вод.
Если траншеи не глубокие, то отвал организовывают рядом с траншеей (движение боковое или торцевое).
Если траншея глубокая, то отвал с двух сторон и экскаватор движется по зигзагу.
Многоковшовый экскаватор используется при разработке траншей для укладки трубопроводов.
Эксплутационная сменная производительность многоковшового экскаватора :
c – продолжительность смены;
n1 – количество разгружаемых ковшей в минуту, зависит от скорости движения и расстояния между ними;
k1 – коэффициент использования экскаватора;
k3 – коэффициент загрузки ковшей;
g – ёмкость ковша.
Если грунт в траншее перебран, то укладывают песок или мелкий щебень и его трамбуют (но не грунт). При разработке траншей под фундаменты, грунт из под экскаватора обычно увозят автосамосвалами.
Иногда в очень стесненных условиях или при прохождении трубопроводов через дорогу или другие препятствия, копают штольни или выполнят прокол (бестраншейная прокладка).
Крепление траншей разбирают снизу вверх, но могут и оставлять (например, в плывунах).
Обратная засыпка траншей выполняется после геодезической съемки уложенных трубопроводов или других коммуникаций.
Засыпку выполняют в два этапа: сначала присыпают трубу на 0,2 м песком или мелким щебнем, а затем все остальное с послойным уплотнением.
Устройство подводных траншей
Подводные траншеи устраивают для прокладки дюкеров.
Траншею всегда разрабатывают с откосами, крутизну которых принимают для песчаных грунтов от 1:1,5 до 1:3, для супесков и суглинков 1:1 – 1:2, для глин 1:0,5 – 1:1.
При ширине разработки траншей учитывают скорость течения реки (у малых рек русло отводят).
Разработку подводных траншей в зависимости от местных условий выполняют экскаватором, канатно-скреперной установкой, землеснарядами, гидромониторами.
В некоторых случаях траншеи разрабатывают вручную.
Устройство земляного полотна
Земляное полотно является основанием верхнего строения автомобильных и железных дорог, состоит из насыпей и выемок.
Крутизну откоса принимают в зависимости от рода грунта и высоты насыпи.
Для несвязных грунтов при высоте насыпи до 6 м, рекомендуют крутизну откоса 1:1,5.
Насыпи от 6 м и выше должны иметь откосы ломаного профиля, более пологие в нижней части.
Процесс устройства земляного полотна состоит из 2-х работ : подготовительной и основной.
Подготовительная – очистка трассы и разбивка полотна.
Основная – разработка, перемещение, планировка и уплотнение грунта.
На каждом участке земляного полотна грунт разрабатывается машинами одного или нескольких типов, которые выбирают с учетом условий их применения и обеспечения наибольшей производительности.
Бульдозеры применяют при устройстве выемок до 2 м и насыпей высотой 1 – 1,5 м при длине перемещения 80 – 100 м.
Скреперы применяются для продольного перемещения грунта из выемок в насыпь при расстоянии перемещения более 100 м, а также когда устраивают насыпи из боковых резервов.
Грейдеры-элеваторы – целесообразно применять при возведении невысоких (до 1 метра) насыпей из резервов в равнинной местности. Фронт работ каждой машины должен быть в пределах 1,2 – 3 км, длина захватки не менее 400 м.
Грейдеры и автогрейдеры в основном предназначены для планировочных и профилированных работ, можно также применять в качестве основных машин при возведении земляного полотна с высотой насыпи до 0,75 м.
Экскаваторы – прямая лопата или драглайн применяют, где сосредоточенные массы грунта по высоте не менее нормального забоя.
Средства гидромеханизации применяют если в зоне работ по устройству земляного полотна есть естественные водоемы и источники электроэнергии.
Крепление откосов постоянных земляных сооружений и берегов
При строительстве земляного полотна, каналов, водопроводно-канализационных и других сооружений приходится выполнять работы по креплению откосов и берегов.
Грунт откосов и берегов закрепляют органическими вяжущими (битум), засевом трав, устройство защитной одежды в виде одерновки, а также хворостом, камнем, ж/б плитами и специальными защитными сооружениями.
Более прочным креплением является мощение или каменная наброска в плетневых клетках размером от 1 х 1 до 1,2 х 1,2 м.
3. Вспомогательные работы при производстве земляных работ
Водоотлив
Выемки в водоносных грунтах разрабатывают с применением открытого водоотлива или искусственного водопонижения уровня грунтовых вод.
Водоотлив применяется при небольшом поступлении воды.
Недостатки водоотлива :
— Размывает стенки выемок;
— Приток воды затрудняет выемку грунта;
— Дно котлована не всегда сухое.
Поэтому устраивают искусственное понижение уровня грунтовых вод.
Водопонижение
Понижение уровня грунтовых вод осуществляют : с применением легких иглофильтровальных установок, обеспечивающих одноярусное понижение уровня грунтовых вод до 4 – 5 м, а при двухъярусном на 7 – 9 м; эжекторных иглофильтров, допускающих одноярусное понижение уровня грунтовых вод до 15 – 20 м; и трубчатых колодцев с глубинными насосами.
Легкие иглофильтровальные установки состоят из комплекса иглофильтров, всасывающего коллектора и насосов.
Погружают трубы гидравлическим методом или бурением. Для глубоких котлованов может быть 2 и 3 яруса.
Для траншей, возможно устраивать с одной стороны.
Иглофильтры с эжекторным устройством применяют для понижения уровня грунтовых вод одним ярусом на глубину до 15 – 20 м.
Глубинные трубчатые колодцы осуществляют одноярусное понижение грунтовых вод на глубину до 60 м и более.
Погружные насосы устанавливают в заранее пробуренные фильтрованные скважины (обсадные трубы) d 200 – 400 мм.
Применяют также артезианские насосы.
Искусственное ограждение выемок от грунтовых вод
Выемки грунтов при проходке слоев со значительным притоком воды могут быть осуществлены под защитой ледяной водонепроницаемой стены из замороженного грунта или при помощи тиксотропных противофильтрационных экранов.
Искусственное замораживание грунтов применяется при разработке выемок в плывунах в целях создания временной водонепроницаемой ледяной стены
Тиксотропные экраны делают из бентонитовых глин или из простых глин смешанных с цементом 1:2.
Глины поглощают воду в 7 раз больше собственной массы и после водонасыщения загустевают, приобретая водоотталкивающее качество.
4. Особенности устройства земляных работ в зимних условиях
Общие сведения
Зимой структура грунта меняется: механическая прочность а также удельное сопротивление резанию и копанию резко возрастает (в несколько раз).
Поэтому земляные работы резко отличаются от летних.
Но иногда зимние условия способствуют земляным работам. Например, в болотах, при разработке илистых грунтов, грунтов, насыщенных водой.
За счет грунтовых вод весной грунт подтаивает снизу. Поэтому в момент оттаивания грунтовые воды повышаются.
Первые кристаллы льда в грунтовой воде появляются при t = -0.1° С. Замерзание грунта начинается с – 6° С и ниже.
В рыхлых грунтах песок, супесок вода замерзает при t = (- 2°С — 5°С), в глинистых при t = (- 7°С — 10°С).
Источник perekos.net
