Плиты перекрытия – это железобетонные горизонтальные конструкции, которые в здании выступают в качестве чердачной или межэтажной перегородки. Современное строительство использует изделия данного типа в самых разных зданиях как индивидуального назначения, так и промышленного, независимо от этажности.
Железобетонные плиты перекрытия производятся в различных размерах, весе, что соответственно сказывается на характеристиках и свойствах. Большая часть изделия выпускается в стандартных габаритах, но возможно производство по индивидуальному заказу в соответствии с расчетами и требованиями заказчика.
Независимо от типа и параметров, железобетонная плита производится из качественного легкого/тяжелого бетона, с обязательным усилением арматурным каркасом.
Арматура предварительно механически или термически натягивается, после застывания бетона отпускается. Это делает плиты более прочными (арматура в таком случае называется напряженной).
КАКИЕ КОМПЛЕКТАЦИИ НАШИХ ЖЕЛЕЗОБЕТОННЫХ ДОМОВ МЫ ПРЕДОСТАВЛЯЕМ
Торцы плит, непосредственно участвующие в опирании, усиливаются разными способами – дополнительной арматурой, специальными конструкционными элементами, в многопустотных плитах отверстия могут заполняться бетоном либо выполняется сужение поперечного сечения пустот. Все виды плит снаружи оснащены специальными петлями, необходимыми для работы с краном в процессе монтажа. Петли могут находиться сверху либо внутри изделия в открытых полостях.
Все плиты ЖБИ выполняются в четком соответствии с ГОСТом, в установленных размерах, из правильно приготовленного материала, что гарантирует соблюдение технических характеристик. Когда проектируется железобетонное перекрытие, подбираются плиты с необходимыми параметрами и свойствами.
Основные функции и применение
Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.
В качестве перекрытия плита берет на себя полный вес остальных частей конструкции, воспринимает несущую нагрузку и равномерно распределяет ее дальше. Правильность выполнения расчетов и подбор соответствующих плит напрямую влияют на прочность, надежность и долговечность всего здания.
- Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
- Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
- Теплозащита – особенно актуально для жилых зданий
- Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
- Огнеупорность – в допустимых пределах
- Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
- Индустриальность всех элементов, простота монтажа
- Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
- Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
- Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
- Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.
Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.
С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.
Преимущества
Плиты перекрытия сборные железобетонные обладают определенными достоинствами и недостатками. Плюсов их использования в монтаже различных зданий гораздо больше, поэтому разные типы изделий активно применяются в строительстве тех или иных объектов.
- Правильные геометрические размеры, ровность и гладкость плит – что значительно облегчает расчеты, монтаж, дальнейшую отделку поверхностей.
- Простота выполнения конструкции – не нужно ни монтажных опор, ни опалубки, плиты легко и просто монтируются в любую конструкцию.
- Скорость выполнения работ – сразу после установки плиты можно эксплуатировать (а не выжидать, как в случае с заливкой бетоном, 28 дней).
- Возможность нагружать плиту сразу же после завершения монтажа.
- Прекрасные звукоизоляционные и теплоизоляционные характеристики.
- Высокие показатели прочности, надежности, жесткости.
- Более легкий монтаж различных коммуникаций – когда выполняется сборное железобетонное перекрытие из многопустотных плит, в отверстиях которых можно прокладывать кабеля, трубы и т.д.
Из недостатков применения плит в строительстве стоит отметить лишь необходимость в привлечении спецтехники для монтажа и возможные проблемы с доставкой. Но эти минусы условны, так как производством плит занимаются многие предприятия не только в Москве, да и в регионах, а аренда крана не представляет сложностей.
Виды плит
Все технические характеристики плит указаны в ГОСТе 9561-91. Существует огромное множество изделий, различных по массе, длине, высоте, толщине. Но все они делятся на несколько групп, каждой из которых соответствуют своя спецификация и сфера применения.

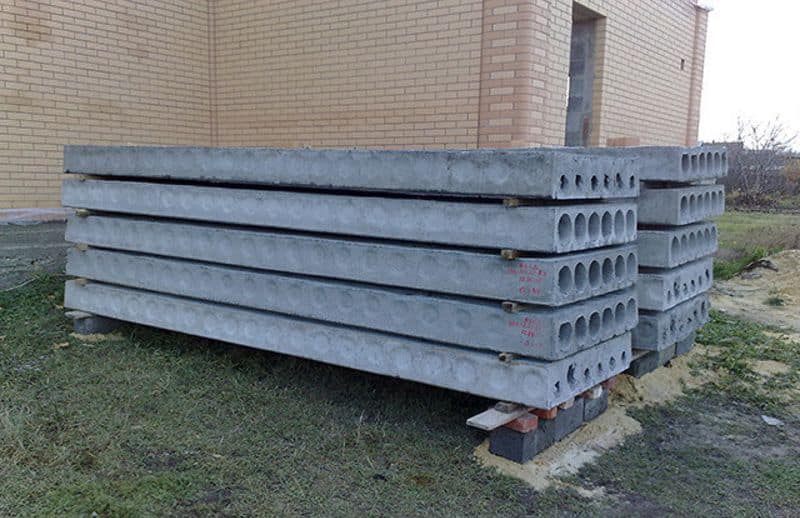

Пустотные и многопустотные
Данный тип плит ЖБИ встречается и используется в разных видах конструкций чаще всего. Многопустотные плиты хороши для возведения объектов как одноэтажных, так и многоэтажных. Часто пустотные плиты применяют также в создании массивных промышленных объектов, их используют в защите теплотрасс.
Основное отличие многопустотных плит от остальных изделий – наличие сквозных отверстий (пустот) в монолите. Изделия выполняются с ровной плоской поверхностью, внутри прокладывается арматурный каркас для упрочнения, по всей длине прямоугольника проходят отверстия, которые могут быть разной формы: овальные, круглые, полукруглые.
В процессе монтажа технологические пустоты заполняются воздухом, что одновременно обеспечивает сразу несколько эффектов.
- Значительная экономия материала для производства плит, что соответствующим образом сказывается на стоимости изделия.
- Высокие показатели шумовой и тепловой изоляции, что значительно улучшает эксплуатационные характеристики здания.
- Возможность прокладывать в отверстиях различные трубы, провода, другие части коммуникационных магистралей.
- Существенное уменьшение веса самой плиты, что уменьшает вес и постройки, обязательно учитывается в расчетах.
По способу установки плиты могут отличаться: 1 ПКТ имеет три опорные стороны, 1 ПКК – четыре. Также при выборе обращают внимание на величину внутренних пустот – чем диаметр меньше, тем более прочной и выносливой будет панель, но и вес ее увеличится. Так, у плит 1 ПКК и 2 ПКТ ширина, высота, длина, число опорных сторон идентичны, но диаметр отверстий в первом случае равен 159 миллиметрам, во втором – 140 миллиметрам.
Прочность плиты во многом зависит от ее толщины – стандартные многопустотные ЖБ плиты перекрытия имеют 22 сантиметра. Есть и панели толщиной в 30 сантиметров, облегченные могут быть 16 сантиметров в высоту (и залитыми из легкого бетона).
Несущая способность пустотных плит составляет около 800 кг/м2. Этого вполне достаточно для одноэтажных зданий и не очень тяжелых конструкций. Массивные же здания монтируют из плит с напряженной арматурой, прочность которых достигает 1250 кг/м2.
Стандартный размер железобетонной плиты перекрытия такой: длина до 1.5-1.6 метров, ширина 1, 1.2, 1.5 или 1.8 метров, вес от полутонны (самые легкие) и до 4 тонн (наиболее массивные изделия). Плиты с круглыми пустотами очень удобны в эксплуатации, поставляются в разных типоразмерах, поэтому подобрать оптимальный вариант для любого здания не составит труда.
Ребристые П-образные
Ребристые железобетонные плиты перекрытия выполняются с особым элементом – двумя продольными ребрами жесткости. Чаще всего такие изделия применяют в монтаже нежилых помещений в качестве несущих элементов для последующей прокладки сетей водопровода, теплоцентралей.
Усиление железобетонных плит перекрытия осуществляется с использованием стальной арматуры в напряженном или ненапряженном состоянии. Плиты становятся стойкими к изгибу и максимально прочными. Обычно между этажами жилых домов их не устанавливают, так как потом появляется проблема отделки потолка (получается ребристым, не очень эстетичным).
Ребристые плиты производятся в двух вариантах высоты – 30 или 40 сантиметров.
Изделия толщиной 30 сантиметров используют в качестве перемычек между чердачным помещением и верхним этажом здания. В монтаже массивных промышленных и коммерческих сооружений чаще всего применяют плиты высотой 40 сантиметров.
Ширина ребристых плит может составлять 1.5 либо 3 метра, длина равна 6, 12 или 18 метров (встречается очень редко). Вес может варьироваться в диапазоне от 1.5 до 3 тонн, в самых исключительных случаях масса изделия достигает 7 тонн.
Шатровые ребристые монолитные
Железобетонные ребристые панели производится в соответствии с ГОСТом 21506 или 27215. Шатровые плиты перекрытия представляют собой плоские элементы, призванные воспринимать эксплуатационные нагрузки здания и передавать их расположенным снизу конструкциям.
Несущая способность данного типа плит равна примерно 400-500 кг/м2. Благодаря наличию продольных ребер жесткости плитные перекрытия получаются особенно стойкими к вибрационным нагрузкам, в связи с чем их очень часто используют в регионах с повышенной сейсмической активностью.
- Высота – 22, 30, 40 сантиметров
- Ширина – 120, 150 сантиметров
- Длина – 6 или 12 метров
Основное преимущество данного типа изделий – гораздо более меньший вес в сравнении с аналогичными панелями. Так, плита размерами 6х1.5х0.3 метра будет весить всего полторы тонны, так как толщина перекрытия в основании плиты равна всего 5 сантиметрам.
- ПП – для покрытия зданий в качестве крыши сооружений без чердака. Плиты делают преднапряженными, проемов в полке нет.
- ПР – для монтажа перекрытий на объектах, производятся с ненапрягаемой арматурой.
- ПГ – подходят для покрытия объектов, это доборные плиты с ненапрягаемой арматурой.
- ПВ – панели со специальным проемом в полке для крышного вентилятора либо вентиляционной шахты.
- 1П – изделия для опирания на полки ригелей.
- 2П – панели для опирания на ригели сверху.
Технические характеристики
Многопустотные и полнотелые плиты перекрытия могут быть выполнены в различных размерах, нескольких вариантах конструкции, что соответственно сказывается на свойствах и обязательно отображается в маркировке.
Классификация и маркировка
Маркировка плит выполняется в соответствии с ГОСТом. Цифры и буквы наносятся на боковую часть плиты и отображают все спецификации: информацию про размеры, вес, несущую способность, дату производства и т.д.
- Первые буквы отображают тип: ПБ – плиты бетонные полнотелые; ПК – пустотные; НВ, НВК, 4НВК – ребристые ЖБИ.
- Третья буква говорит о наличии дополнительной стороны опирания изделия: Т говорит о наличии трех сторон, К – четырех.
- Первые 2 цифры вначале – длина плиты, отображенная в дециметрах.
- Вторые две цифры – это ширина (чаще указывается больше на 1-2 сантиметров реальных).
- Последняя цифра – расчетная нагрузка.
- Следующая группа буквенно-цифровых обозначений – указывает на различные дополнительные параметры (наличие монтажных петель, класс изделия и т.д.).
- Первая цифра маркировки указывает на толщину изделия: 1 обозначает 10 сантиметров, 2 равно 12 сантиметрам, 3 – это 14 сантиметров, 4 – 16, 5 обозначает плиту толщиной 18 сантиметров, 6 – 20 сантиметров.
- 1П-6П – плита опирается на 4 стороны.
- 3ПТ-6ПТ – на 3 стороны.
- 2ПД-6ПД – опираются на 2 стороны.
Так, маркировка ПК 51.15-8 на плите говорит о том, что это пустотное перекрытие, длина изделия составляет 54 дециметра (5.4 метра), ширина равна 15 дециметрам (1.5 метрам).
Кроме того, размеры и характеристики, согласно ГОСТу 12767-94, могут зашифровываться в самом названии плиты. Обычно не в маркировке, а в нормативных документах определяется наличие у плит конструктивных элементов для монтажа и соединения изделий с металлическими/железобетонными элементами. Кроме монтажных петель, в плитах предусматриваются каналы для прокладки коммуникаций.
Масса
Вес плит перекрытий может быть разным и напрямую зависит от размеров и наличия/отсутствия пустот внутри. Варьироваться показатель может в пределах от 960 до 4820 килограммов. Вес определяет метод монтажа конструкции. Чаще всего плиты монтируются с привлечением кранов грузоподъемностью 5 тонн.
Стоит помнить о том, что вес плит даже с одинаковой маркировкой может в небольших пределах отличаться как изначально, так и под влиянием тех или иных факторов. К примеру, если панель попала под дождь, она будет больше весить.
Размеры
Современные ЖБК плиты перекрытия производятся в разных размерах.
- Длина – от 1.6 до 15 метров
- Ширина – 0.6, 1.5 метров, а также 1.8, 2.4
- Толщина – 22 сантиметра
Благодаря уже имеющимся вариантам можно без труда спроектировать практически любое здание. В случае необходимости есть возможность исполнения плит по индивидуальному заказу.
ЖБИ из тяжелого и легкого бетонов с пустотами обычно делают длиной в пределах 2.4-6.6 метров (зависит от того, какая серия), шириной от 0.6 до 2.4 метров, толщина везде одинаковая (22 сантиметра), стандартный вес составляет 900-2500 килограммов.
Полнотелые плиты чаще всего производят в таких типоразмерах: 2.6-4.2 метров длины (если толщина 12 сантиметров), бывает и 6.6 длины (при толщине 16 сантиметров). Ширина стандартных панелей составляет 1.2-2.4 метра. Изделия толщиной до 16 сантиметров считаются тяжелыми и гарантируют прекрасную звукоизоляцию. Если выбирают ЖБИ толщиной 12 сантиметров, нужно позаботиться о дополнительной звукоизоляции.
Для выполнения перекрытий с пролетами стандартными в 9, 12, 15 метров используют плиты перекрытия 2Т таких размеров: высота 6 метров по ребру, ширина 3 метра.
Несущая нагрузка
Все перекрытия обладают установленной несущей способностью, которая является основным параметром. На несущую нагрузку влияют размеры, конфигурация плит. Так, в случае многопустотных панелей на расчеты влияют разная форма пустот, длина, ширина изделия. Армирование пустотных плит реализуется в нижней части, что напрямую влияет на прочность. Реже армирование выполняют в верхней части плиты.
Нагрузку плит покрытий перекрытий и днищ рассчитывают в процессе проектирования. В зависимости от типа бетона и геометрических параметров плиты показатель находится в диапазоне от 800 до 1450 кгс/кв.м.
Плиты перекрытия (виды и типы соответствующие) делают из цемента марки М300 или М400. Так, цемент марки М400 может выдерживать нагрузки, равные 400 кг/м3 в секунду. Это не говорит о том, что так будет всегда: панель какое-то время будет выдерживать максимальную нагрузку, но не постоянно. Цемент М300 выдерживает меньшие нагрузки, но предполагает большую пластичность и стойкость к прогибам.
Благодаря армированию несущая способность повышается. Пустотную плиту армируют стальными прутьями класса А3 или А4, которые обладают антикоррозийными свойствами и стойкостью к перепадам температур в диапазоне от -40 до +50 градусов.
В процессе производства арматура используется под напряжением – натягивается в форме, потом устанавливается сетка, передающая напряжение от элементов в натяжении на все тело панели. После заливки и застывания бетона натяжная арматура обрезается.
Благодаря армированию железобетонные плиты перекрытия становятся способными выдерживать серьезные нагрузки без прогибов и провисаний. На торцах выполняют двойное армирование, чтобы они не проминались под своим весом и хорошо держали нагрузку верхних несущих стен.
Технология изготовления
Разные виды плит перекрытия производят по-разному. Плиты ПГ и ПК отливаются в опалубке, ПБ создают на конвейерной линии непрерывным методом. Благодаря этому плиты ПБ получаются более гладкими и ровными, могут быть любой длины.
Производимые в опалубке плиты создаются достаточно просто – в специальные формы укладывают напрягаемую или ненапрягаемую арматуру, заливают бетон определенной марки, выжидают высыхания и застывания, арматуру обрезают (если речь идет о напрягаемой) и поставляют панели в продажу. Плиты ПБ заливаются на конвейере беспрерывно, потом режутся на панели нужной длины.
Плиты ПГ и ПК, в свою очередь, дают возможность свободно прокладывать коммуникации в отверстиях минимум 114 миллиметров, не боясь разрушения всей конструкции. У ПБ отверстие более узкое (около 60 миллиметров), поэтому тут для прокладки стояков коммуникаций приходится рубить ребра и ослаблять всю конструкцию. Расчет железобетонной плиты перекрытия все это обязательно учитывает.
Ориентировочные цены
Стоимость плит перекрытия варьируется в ощутимых пределах. Все зависит от способа производства, используемой марки бетона, количества арматуры, дальности доставки с завода. Панели по индивидуальным размераv обходятся на порядок дороже.
- ПК 30.12-8 – от 5000 рублей
- ПК 30.15-8 – от 5500 рублей
- ПК 40.15-8 – от 7500 рублей
- ПК 48.12-8 – от 7000 рублей
- ПК 51.15-8 – от 9500 рублей
- ПК 54.15-8 – от 10000 рублей
- ПК 60.12-8 – от 8000 рублей
- ПК 60.15-8 – от 10500 рублей
Монтаж
Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.
- На железобетон – 7.5 сантиметров
- На стальные конструкции – 7 сантиметров
- На блоки из газо/пенобетона – 15 сантиметров
- На кирпич – 9 сантиметров
Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).
До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.
Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.
При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.
- До 4 метров – максимум 8 миллиметров
- 4-8 метров – максимум 10 миллиметров
- 8-16 метров – максимум 12 миллиметров
Опирание плит
У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.
- По контуру, двум длинным/одной короткой стороне – 4 сантиметра
- По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
- По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров
В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.
Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.
Укладка плит
Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).
В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.
Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.
Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.
Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.
Утепление
Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.
Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.
Источник: 1beton.info
Какие бывают типовые размеры бетонных и ЖБ плит перекрытия?
Перекрытие – это несущий и ограждающий конструктивный элемент малоэтажного или многоэтажного здания.
Основное значение данной детали – разделение общего эксплуатируемого объёма сооружения на уровни, в соответствии с проектом, объединение несущих вертикальных элементов в единую жёсткую конструктивную схему, а также формирование основы под пол и потолок.
Если речь идёт об индивидуальном проекте монолитного частного дома, габариты плит перекрытий не регламентируются, а в типовых панельных домах все размеры привязываются к модульным значениям.
Понятие габаритов
Все плиты перекрытий, которые поставляются на объект строительства в готовом виде, изготавливаются в цехах производственных предприятий, специализирующихся на выпуске элементов для КПД.
Ещё в советское время на территории нашей страны действовал принцип стандартизации, унификации и типизации, в результате чего проектировщики создавали типовые повторно применяемые проекты домов, которые назывались сериями.
Данная тенденция развивается и сегодня, а разработчики создают новые или адаптируют старые серии под современные нормативы.
Большинство домов, возводимых по типовым проектам, выполняются в полносборном варианте. Все горизонтальные и вертикальные конструкции изготавливаются в заводских условиях, а на стройке производится их монтаж.
На плиты перекрытий накладываются ограничения, и заводы выпускают продукцию в соответствии с ГОСТ, в которых прописываются длина, ширина и толщина этих элементов, в зависимости от их типа, сферы применения и конструктивных особенностей.
Стандартные максимальные и минимальные типоразмеры
В зависимости от объёмно-планировочных и конструктивных решений здания, а также ограничений производственных линий, существуют следующие размерные цепочки плит перекрытий:
-
с толщиной 220 мм – имеют маркировку ПК. Являются наиболее популярными конструктивными элементами перекрытий, благодаря простоте монтажа, повышенной прочности при эксплуатации и относительно небольшой массе. Размерный ряд этих плит регламентируется ГОСТ 26434-2015:
- 1ПК, 2ПК, 3ПК – длина таких изделий составляет от 2,4 до 7,5 м (т.е. сюда же входят размеры 5400 мм) с модульным шагом 0,3 м. Наиболее востребованными считаются плиты длиной 6 метров, так как они привязываются к типовым сериям панельных многоквартирных домов. Индексы 1, 2 или 3 в маркировке означают разные диаметры круглых пустот – 159, 140 или 127 мм. Ширина изделий может составлять 1000, 1200, 1500 или 1800 мм.
- 1ПКТ – особая серия «пустоток», опираемых по 3 сторонам, имеющих длину 9 метров и ширину 1000, 1200, 1500 мм.
- 1ПКТ, 2ПКТ, 3ПКТ – длина составляет от 3,6 до 7,5 м с тем же шагом 0,3 м. Ширина варьируется от 2,4 до 3,6 м с тем же модульным интервалом. Опирание происходит также по 3 сторонам, о чём свидетельствует обозначение «Т».
- 1ПКК, 2ПКК, 3ПКК – опираются по 4 сторонам, перекрывая сразу всю комнату. Длина таких изделий составляет 2,4 – 3,6 м с шагом 0,3 м, а ширина имеет большие габариты – 4,8 – 7,2 м с тем же интервалом. Связано это с особой расчётной схемой – подобные перекрытия работают по короткой стороне, т. е. вдоль расположения пустот.
- Многопустотные плиты с толщиной 260 мм, предназначенные для восприятия повышенных нагрузок и применяемые как в жилых, так и в общественных зданиях:
- 4ПК – длина от 2,4 до 9 м, шаг 0,3 м. Ширина – 1000, 1200 и 1500 мм. Диаметр пустот 159 мм.
- 5ПК – усиленные плиты с большими пустотами – 180 мм. Имеют три типоразмера по длине – 6, 9 и 12 м. Ширина та же, что и у 4ПК.
- ПГ – особая серия с грушевидными вытянутыми пустотами. Как и 5ПК, выпускаются с длинами 6, 9 и 12 метров, и с идентичной шириной.
- Многопустотные детали перекрытий с толщиной 300 мм – предназначены для наиболее ответственных большепролётных конструкций. Имеют маркировку 6ПК, длину 12 м, ширину 1000, 1200 или 1500 мм и диаметр пустот 203 мм.
- Облегчённые многопустотные плиты с толщиной 160 мм и диаметром пустот 114 мм. По длине варьируются от 3,6 до 6,3 м с шагом 0,3 м. Ширина – 1000, 1200, 1500 и 1800 мм.
Сводная таблица размеров плит перекрытий:
Панелей ПБ
Относительно недавно многие заводы были оснащены принципиально новым оборудованием для формования многопустотных конструкций. Особенность данных линий заключается в том, что изделие изготавливается не методом заливки с последующим автоклавным твердением, а полусухим вибропрессованием.
Такие изделия формуются любой длины, насколько позволяет производственная линия. После твердения элемент может нарезаться в любой размер, в соответствии с проектом.
Модульными остаются толщина (160, 220, 260 или 300 мм) и ширина (900, 1000, 1200, …, 3600 мм с шагом 300 мм). Имеют маркировку ПБ, а индексы им присваиваются непосредственно на производстве.
Ребристых
Многие общественные и производственные здания, для которых форма потолка не имеет большого значения, перекрывают ребристыми плитами.
Данные изделия удобны в монтаже и обладают малой массу, по сравнению с «пустотками». Имеют П-образную форму – по их длинным сторонам устроены балки, воспринимающие нагрузки, неразрывно связанные с тонкими горизонтальными конструкциями.
Такие перекрытия выпускаются со следующими габаритами:
- ПРТм-1, длина вдоль рёбер жёсткости 1170 мм, ширина между рёбрами 390 мм, толщина горизонтальной «скорлупы» 90 мм;
- ПРТм-2 – 1370 х 390 х 90;
- ПРТм-3 – 1570 х 390 х 90;
- ПРТм-4 – 1770 х 390 х 90;
- ПРТм-5 – 1970 х 390 х 120;
- ПРТм-6 – 2170 х 390 х 120;
- ПРТм-7 – 2370 х 390 х 120;
- ПРТм-8 – 2570 х 390 х 120;
- ПРТм-9 – 2770 х 390 х 120;
- ПРТм-10 – 2970 х 390 х 150;
- ПРТм-11 – 3170 х 390 х 150;
- ПРТм-12 – 3370 х 390 х 150;
- ПРТм-13 – 3570 х 390 х 150.
В зависимости от вида и величины воспринимаемой нагрузки, рёбра могут быть 300 или 400 мм высотой.
Сплошных
Ещё один, менее распространённый тип сборных железобетонных плит перекрытий – сплошные элементы, не имеющие пустот или рёбер жёсткости.
Такие элементы редко используются как самостоятельная конструкция и предназначены для локального перекрытия пролёта в качестве доборов, либо в тех местах, где применение других элементов не представляется возможным.
Габариты зависят от параметров опалубки на заводе, где они изготавливаются. Чаще всего, производители выпускают изделия с толщинами:
Длина варьируется в пределах от 1,6 до 5 м, а ширина – от 0,9 до 2,4 м с шагом 0,1 м. Однако, при размещении индивидуального заказа, производственные мощности многих предприятий позволяют выпустить такие изделия с нестандартными размерами.
Требования к габаритам для разных зданий
В зависимости от класса ответственности здания или сооружения, величины пролёта, типа и значения воспринимаемой нагрузки, а также объёмно-планировочных параметров и архитектурных ограничений, в разных конструкциях применяются следующие виды сборных железобетонных плит перекрытий:
- В жилых зданиях – ПБ, 1ПК, 2ПК, 3ПК, 1ПКТ, 2ПКТ, 3ПКТ, 1ПКК, 2ПКК, 3ПКК.
- В цехах, складских помещениях и других объектах производственных зданий – 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПРТм10 – ПРТм13.
- В межэтажных перекрытиях – все элементы с маркировкой ПК или ПБ.
- В чердачных и цокольных перекрытиях – ПК, ПБ, ПРТм.
- Без промежуточных опор можно использовать плиты перекрытий, в конструкции которых предусмотрено опирание по 2 сторонам.
Монтаж плит перекрытий на объекте капитального строительства ведётся в соответствии с рабочим проектом. Перед применением того или иного изделия нужно провести детальный расчёт модели здания, после чего подобрать оптимальные плиты, исходя из характеристик, указанных в ГОСТ.
Почему важно подобрать?
Корректный подбор размеров плит перекрытия является ответственным этапом проектных работ. Если в процессе назначения габаритов сборных элементов допущены ошибки, это может вызвать следующие неприятные ситуации, требующие дополнительных затрат на возведение объекта:
-
Если подобраны плиты меньшего габарита, чем требуется – возникает необходимость устройства промежуточных опор, монтажа доборных элементов или заливки монолитных участков.
При заказе плит перекрытия ответственное лицо должно не только свериться данными в спецификации к рабочему проекту, но также провести натурные замеры пролёта помещения.
Заключение
В настоящее время в нашей стране производится большое количество сборных железобетонных плит перекрытий, имеющих разные габариты.
Каждый завод ЖБИ при выпуске изделий опирается на требования ГОСТ, но, в отдельных случаях, изготавливает нестандартную продукцию. Наиболее популярными изделиями являются пустотные, ребристые или сплошные плиты, имеющих собственные номенклатуры и маркировки.
Источник: stroim-domik.org
Железобетонные плиты перекрытия и их виды
Железобетонные плиты перекрытия называют конструкции, которые формируют пол и потолок помещений. В частном домостроении перекрытия нередко выполняют из древесины, но если речь идет о капитальных постройках из кирпича, других штучных материалов или монолитного бетона, то многие отдают предпочтение готовым ЖБ изделиям.
При этом следует знать, какие типы железобетонных плит перекрытий предлагают производители, по каким критериям выбирают конструкции для монтажа на объекте.
Классификация плит перекрытий
Согласно ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры», производители предлагают следующие варианты ЖБ конструкций для монтажа перекрытий:
- сплошные однослойные (1П и 2П);
- многопустотные (1ПК, 2ПК, ПБ).
Широкий спектр изделий представлен в ГОСТе 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия».
| Тип плиты перекрытия | Толщина (мм) | Вид и диаметр пустот (мм) | Принцип опирания |
| 1ПК | 220 | круглые, 159 | по 2 сторонам |
| 1ПКТ | 220 | круглые, 159 | по 3 сторонам |
| 1ПКК | 220 | круглые, 159 | по 4 сторонам |
| 2ПК | 220 | круглые, 140 | по 2 сторонам |
| 2ПКТ | 220 | круглые, 140 | по 3 сторонам |
| 2ПКК | 220 | круглые, 140 | по 4 сторонам |
| 3ПК | 220 | круглые, 127 | по 2 сторонам |
| 3ПКТ | 220 | круглые, 127 | по 3 сторонам |
| 3ПКК | 220 | круглые, 127 | по 4 сторонам |
| 4ПК | 260 | круглые, 159 | по 2 сторонам |
| 5ПК | 260 | круглые, 180 | по 2 сторонам |
| 6ПК | 300 | круглые, 203 | по 2 сторонам |
| 7ПК | 160 | круглые, 114 | по 2 сторонам |
| ПГ | 260 | грушевидные | по 2 сторонам |
| ПБ | 220 | определяется проектом | по 2 сторонам |
Рассмотрим подробнее основные параметры, в частности, размеры железобетонных плит перекрытия.
Панели ПК
Это наиболее популярный вид строительных ЖБ изделий из представленных на рынке. Эти многопустотные плиты востребованы частными застройщиками и при строительстве многоэтажных домов, зданий различного назначения. Также железобетонные плиты перекрытия ПК применяются для защиты теплотрасс.
Пустоты круглой, полукруглой или овальной формы располагаются по длине панели. Конструкции имеют ровную поверхность и рассчитаны на высокие эксплуатационные нагрузки. Многопустотные железобетонные плиты перекрытий имеют ряд достоинств, включая:
- экономичность в изготовлении – из-за наличия пустот используется меньше бетона, экономится цемент;
- высокие шумо- и теплоизоляционные показатели – воздушные прослойки внутри конструкции частично гасят звуковые волны и вибрации, плохо пропускают тепло;
- практичность – внутренние пустоты в панелях можно использовать для прокладки инженерных коммуникаций – электрокабелей, слаботочной проводки, труб систем кондиционирования и т.д.
Наряду с плитами ПК используются панели ПКТ и ПКК, от базового варианта они отличаются по количеству сторон опирания, что видно из таблицы, приведенной выше.
Выбирая материалы для строительства, следует принять во внимание толщину, длину и ширину железобетонной плиты перекрытия.
| Тип плиты | Координационные размеры плиты (мм) | |
| Длина | Ширина | |
| 1ПК 2ПК 3ПК |
От 2400 до 6600 включ. с интервалом 300, 7200, 7500 | 1000, 1200, 1500, 1800, 2400, 3000, 3600 |
| 1ПКТ | 9000 | 1000, 1200, 1500 |
| 1ПКТ 2ПКТ 3ПКТ |
От 3600 до 6600 включ. с интервалом 300, 7200, 7500 | От 2400 до 3600 включ. с интервалом 300 |
| 1ПКК 2ПКК 3ПКК |
От 2400 до 3600 включ. с интервалом 300 | От 4800 до 6600 включ. с интервалом 300, 7200 |
| 4ПК | От 2400 до 6600 включ. с интервалом 300, 7200, 9000 | 1000, 1200, 1500 |
| 5ПК | 6000, 9000, 12000 | 1000, 1200, 1500 |
| 6ПК | 12000 | 1000, 1200, 1500 |
| 7ПК | От 3600 до 6300 включ. с интервалом 300 | 1000, 1200, 1500, 1800 |
| ПГ | 6000, 9000, 12000 | 1000, 1200, 1500 |
Помимо размеров сборных железобетонных плит перекрытия учитывается диаметр пустот – чем меньше данный показатель, тем выше прочность панели. Также на максимальные показатели прочности (и на вес) влияют характеристики бетона (легкий или тяжелый) и толщина железобетонной плиты перекрытия.
На этапе проектирования постройки важно обратить внимание на несущие способности панелей, из которых планируется смонтировать перекрытие. Стандартные пустотные плиты, которые подходят для жилого строительства, способны выдержать нагрузку порядка 800 кг/м 2 . Для многоэтажных зданий с повышенными нагрузками, в том числе промышленных, предпочтительнее выбрать плиты с предварительно напряженным армированием – они выдерживают около 1200 кг/м 2.
Популярность пустотных железобетонных плит перекрытия ПК во многом базируется на большом выборе типоразмеров плит – практически всегда можно подобрать подходящий вариант для использования в рамках конкретного проекта.
Панели ПБ
Новый вид пустотных плит отличается от классической серии ПК технологией производства и принципами армирования. Метод непрерывного формования и отсутствие поперечных связей в арматурном каркасе позволяет изготавливать панели любой удобной длины под заказ.
Причем резать их можно не только поперек, но и под углом, чтобы использовать в постройках оригинальной формы. Панели ПБ максимально удобны для частных застройщиков – не требуется подгонять проект под стандартные типоразмеры плит перекрытий.
Панели ребристые
Ребристые железобетонные плиты перекрытий имеют П-образную конфигурацию благодаря продольным ребрам на нижней поверхности плиты. За счет этих ребер-балок и армирования плиты отличаются жесткостью и устойчивостью к нагрузкам на изгиб при относительно небольшой толщине.
В частном домостроении данная серия железобетонных плит перекрытия практически не используется, поскольку возникают сложности с эстетичной отделкой потолка.
| Плиты ребристые | ||||
| Изделие | Размер (мм) | Масса (кг) | ||
| Длина | Ширина | Высота | ||
| ПРТм-1 | 1170 | 390 | 90 | 65 |
| ПРТм-2 | 1370 | 390 | 90 | 76 |
| ПРТм-3 | 1570 | 390 | 90 | 87 |
| ПРТм-4 | 1770 | 390 | 90 | 100 |
| ПРТм-5 | 1970 | 390 | 120 | 128 |
| ПРТм-6 | 2170 | 390 | 120 | 141 |
| ПРТм-7 | 2370 | 390 | 120 | 154 |
| ПРТм-8 | 2570 | 390 | 120 | 167 |
| ПРТм-9 | 2770 | 390 | 120 | 180 |
| ПРТм-10 | 2970 | 390 | 150 | 197 |
| ПРТм-11 | 3170 | 390 | 150 | 206 |
| ПРТм-12 | 3370 | 390 | 150 | 227 |
| ПРТм-13 | 3570 | 390 | 150 | 240 |
Заводы ЖБИ выпускают плиты перекрытий с ребрами жесткости высотой:
- 300 мм – для построек общественного назначения, для чердачных перекрытий жилых зданий;
- 400 мм – для крупных построек промышленного и коммерческого назначения.
Стандартная длина железобетонной плиты перекрытия с ребрами составляет 6 или 12 метров, могут изготавливаться изделия длиной 18 метров.
Сплошные плиты
Панели без пустот обычно используются в качестве доборных элементов при монтаже перекрытий. Из-за отсутствия воздушных прослоек они не обеспечивают тепло- и шумозащиту, но характеризуются высокой прочностью – способны выдерживать нагрузку от 1000 до 3000 кг/см 2 . Панели подходят для перекрытия кладовок, санузлов, коридоров.
Стандартная высота сплошной железобетонной плиты перекрытия – 120 или 160 мм, длина – 1800-5000 мм. Сплошные панели отличаются солидным весом при небольших габаритах – 600-1500 кг.
Монолитные плиты
Монолитная железобетонная плита перекрытия создается непосредственно на месте в ходе строительных работ. Данный вариант обычно используется, если весь дом или его каркас возводится по монолитной технологии.
Преимущество – отсутствие необходимости привязывать размеры и конфигурацию помещений к стандартным габаритам сборных плит перекрытия. Недостатков у монолитных плит несколько:
- низкая шумо- и теплозащита по причине отсутствия пустот;
- трудоемкость монтажа – упростить работы поможет несъемная опалубка, если она предусмотрена проектом;
- высокая себестоимость конструкции.
Принципы расчета перекрытий
Чтобы постройка прослужила не одно десятилетие, необходимо правильно подобрать сборные железобетонные плиты перекрытия или грамотно рассчитать монолитную конструкцию.
При этом учитывается длительная нагрузка (от выше расположенных строительных конструкций, мебели, техники и т.д.), а также кратковременная (люди, оборудование для строительства и ремонта и т.д.). В расчет берется статические и динамические воздействия на перекрытие, сосредоточенная и распределительная нагрузка, прочность опорных конструкций, собственный вес плиты.
Расчеты следует доверить профессионалам, особенно если речь идет о монолитных перекрытиях. При самостоятельном строительстве небольшого частного дома проще самостоятельно выбрать стандартные плиты перекрытия, так как их несущая способность известна. Если самостоятельные расчеты оказались не верны, или дом получил повреждение в результате землетрясения, пожара или иных внешних воздействий, можно выполнить усиление плит перекрытия.
Заключение
Сборный железобетон существенно упрощает монтаж перекрытий, широкий выбор панелей позволяет выбрать подходящий вариант для любой постройки. При этом важно, чтобы расчетная нагрузка на железобетонные плиты перекрытия соответствовала реальной.
Источник: cementim.ru
