Автомат ввода резерва (АВР) — это устройство, в системе электропитания здания или его части, отвечающее за бесперебойное питание приборов-потребителей. Задача АВР заключается в том, чтобы почти мгновенно переключать питание электросети на объекте с центрального источника (общегородской энергосети) на резервное при его обесточивании. При восстановлении центрального энергоснабжения автомат переключает сеть на него.

Устройство и принцип работы АВР

Конструкция автомата ввода резерва включает три основные составляющие:

1. Микроконтроллер. Именно этот узел отвечает за отслеживание ситуации с напряжением в основной сети и при отсутствии электричества в главном источнике дает команду переключиться на резерв.
2. Силовая часть. Состоит из автоматов и контакторов, выполняющих непосредственное переключение с одного источника на другой.
3. Релейный блок. В него входят реле и переключатели, отвечающие за управление генератором.

Устройство срабатывает при выполнении нескольких ключевых условий:

Как работает АВР 6 кВ?

• отсутствует напряжение на входе с основного источника питания;
• на участке электросети, который защищает автомат, нет короткого замыкания;
• выключатель ввода включён;
• в резервном источнике питания напряжение присутствует.

Только проверив выполнение каждого из этих условий, АВР отключает вводной выключатель на обесточенном участке сети и включает межлинейный выключатель. Если АВР снабжена функцией восстановления, то при появлении напряжения в отключенном основном источнике питания, автомат снова переключается на него. Если же функции восстановления на приборе нет, вернуть исходную схему энергоснабжения можно только вручную.

Классификация АВР

Автоматы включения резервного питания можно сгруппировать в три основные категории в зависимости от назначения:

1. С явным резервированием. Имеется хотя бы один источник питания, постоянно находящийся в резерве. В этой роли может выступать резервный трансформатор, топливный генератор и т.п.
2. С неявным резервированием. Источники питания разных секций являются взаимным резервом друг для друга и постоянно находятся в работе. В этом случае питание обеспечивает трансформатор, рассчитанный на перегрузки.
3. С групповым резервированием. Самая надежная схема, в которой два основных источника питания соединены последовательно, а третьим источником является топливный генератор, который вступает в игру при обесточивании обоих основных источников.

Кроме того АВР классифицируют по:

• напряжению питания;
• количеству питающих вводов;
• скорости переключения (зависит от типа переключающего устройства);
• номинальному току.

Преимущества использования АВР

Существует одна фундаментальная причина для использования АВР — высокая скорость переключения на резервное питание. Отключить обесточенный основной источник и переключиться на резервный можно и вручную с помощью рубильников. В сущности, во многих ситуациях именно так и делается. Но для некоторых видов оборудования такой подход будет неприемлем, так как даже нескольких секунд без электричества будет достаточно для наступления нежелательных последствий. Смонтировав аварийный распределительный щит, Вы гарантируете непрерывную подачу электропитания в тех ситуациях, когда это критически важно.

Теоретически альтернативой АВР могло бы стать одновременное питание цепей от двух источников, что также позволило бы избежать остановок в работе техники при обесточивании одного из источников. Однако такой подход сопряжен с целым комплексом технических трудностей, что делает использование АВР более рациональным решением проблемы.

Сфера применения

Использование автоматов ввода резерва обязательно для тех типов потребителей электрической энергии (предприятий), сбои в электроснабжении которых неизбежно или потенциально грозят жизни и/или здоровью людей, могут вызвать значительный материальный ущерб, или ставят под удар безопасность государства. Все эти потребители выделены в так называемую первую категорию.

Также АВР целесообразно применять на производственных и других предприятиях, обесточивание которых не грозит безопасности людей, но из-за простоя возникают материальные убытки (то есть будет недополучена прибыль). На таких объектах использование АВР — не столько обязанность, сколько разумная мера предосторожности, спасающая от убытков.

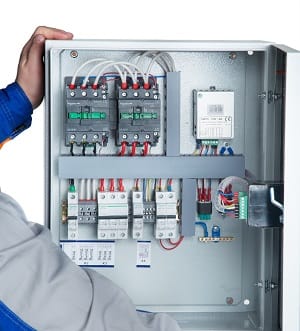

Как выбрать АВР?

Ко всем автоматам ввода резерва предъявляется ряд базовых требований:

• Переключение с базового на резервное питание должно происходить в максимально короткий отрезок времени — от 0,3 до 0,8 секунд.
• При отключении тока в основной сети, автомат должен срабатывать всегда.
• Краткосрочные просадки напряжения должны игнорироваться.
• Недопустимо многократное включение резервного питания.

Выбор устройства АВР всегда осуществляется исходя из особенностей схемы электропитания на объекте, ожидаемых нагрузок, допустимых провалов напряжения и других факторов. Основное внимание следует уделить номинальным параметрам, которыми обладает система электропитания:

• Каково рабочее напряжение и частота тока?
• Используется однофазная или трехфазная сеть?
• Наличие/отсутствие нейтрали.
• Каково состояние нейтрали, если она есть?
• Типы источников питания.

Далее определяют потребность в коммутации (разрыве) нейтрали и устанавливают полную величину тока. Только на основе всех этих данных подбирают конкретную модель автомата введения резервов. Он может представлять собой как отдельно стоящий шкаф, так и быть интегрированным в общий электрощит.

Важно отметить, что всеми вопросами, связанными с покупкой и монтажом АВР, должен заниматься профильный специалист. Не следует поручать эту задачу человеку, который хотя бы чего-то не понимает в схемах энергоснабжения предприятий и применении АВР.

Приобрести автоматы ввода резерва в Москве Вы можете, обратившись в компанию «ЭнергоПроф». У нас широкий ассортимент АВР-оборудования для любых потребностей. Если Вам нужно обеспечить бесперебойное электроснабжение оборудования, мы готовы предложить Вам самые лучшие автоматы отечественного и зарубежного производства.

Источник: www.sklad-generator.ru

Автоматический ввод резерва (АВР): назначение и классификация

АВР автоматически включает резервный источник питания в аварийной ситуации
Сохранение рабочего состояния источника питания обеспечивается с применением особых инженерных решений. При возникновении аварийной ситуации автоматика подключает генератор. Необходимые действия выполняются без тщательного контроля и вмешательства со стороны пользователя.

Основные функциональные компоненты типовой системы АВР:

• контрольные приборы фиксируют изменения электрических параметров сети питания;
• при регистрации разрыва цепи (КЗ) или отклонения от установленного порогового уровня автоматика отключает поврежденный участок;
• устройство сигнализации сообщает о нарушении рабочего режима;
• контактная группа подключает дежурный источник питания.

Далее проводят необходимые мероприятия для восстановления штатной системы. Аббревиатура (АВР) расшифровывается как «Автоматический Ввод Резерва». Кроме дежурного генератора используют переключение на работоспособную сеть или блок аккумуляторных батарей.

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Назначение АВР

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Профессиональные требования к оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционником на автоматах.

Дублирование распределительных устройств и других важнейших элементов обеспечивают высокий уровень надежности. Такие блоки рассчитаны на автономную работу. В ходе создания конструкторской документации исключают взаимное влияние для предотвращения ошибочных действий автомата АВР.

Необходимость применения таких систем поясняет пример хорошего оснащения частного загородного дома. Как правило, в таких объектах устанавливают локальную систему отопления. Управление современного газового котла обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов при сильном морозе провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с автозапуском специального генератора. Наличие дежурного источника питания пригодится при авариях в сетях электроснабжения. Если подключение напряжения выполняется достаточно быстро, пользователи не будут испытывать дискомфорт.

Принцип работы

Для изучения рабочих алгоритмов можно использовать пример сборки на простой элементной базе.

• Постоянный контроль электрических параметров основной линии обеспечивает контактор.
• Переменный ток через выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
• Если напряжение пропадет, индукционная катушка не сможет удерживать шток.
• Пружина переместит через привод для замыкания контактную группу резервного ввода.
• Одновременно отключается основной автомат.
• При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о запуске определенных режимов.

Принцип работы автоматического ввода резерва

Вне зависимости от варианта исполнения АВР в основу работы системы заложено отслеживание параметров сети. Для этой цели могут использоваться как реле контроля напряжения, так и микропроцессорные блоки управления, но принцип работы при этом остается неизменным. Рассмотрим его на примере самой простой схеме АВР для бесперебойного электроснабжения однофазного потребителя.

Рис. 4. Простая схема однофазной АВР

Обозначения:

• N – Ноль.
• A – Рабочая линия.
• B – Резервное питание.
• L – Лампа, играющая роль индикатора напряжения.
• К1 – Катушка реле.
• К1.1 – Контактная группа.

В штатном режиме работы напряжение подается на индикаторную лампу и катушку реле К1. В результате нормально-замкнутый и нормально-разомкнутый контакты меняют свое положение и на нагрузку подается питание с линии А (основной). Как только напряжение в на входе А пропадает, лампочка гаснет, катушка реле перестает насыщаться, и положение контактов возвращается в исходное (так, как показано на рисунке). Эти действия приводят к включению нагрузки в линию В.

Как только на основном вводе восстанавливается напряжение, реле К1 производит перекоммутацию на источник А. Исходя из принципа работы, данную схему можно отнести к одностороннему исполнению с наличием возвратной функции.

Представленная на рисунке 4 схема сильно упрощена, для лучшего понимания происходящих в ней процессов, не рекомендуем брать ее за основу для контроллера АВР.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

• надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
• достаточное быстродействие для исключения повреждения потребителей электроэнергии;
• регулируемая настройка пороговых уровней включения системы защиты;
• блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
• однократное срабатывание;
• автоматизированная проверка функционального состояния резервного ИП.

Плавное переключение обеспечивают с помощью добавления в схему трансформаторов.

Выбор автоматики

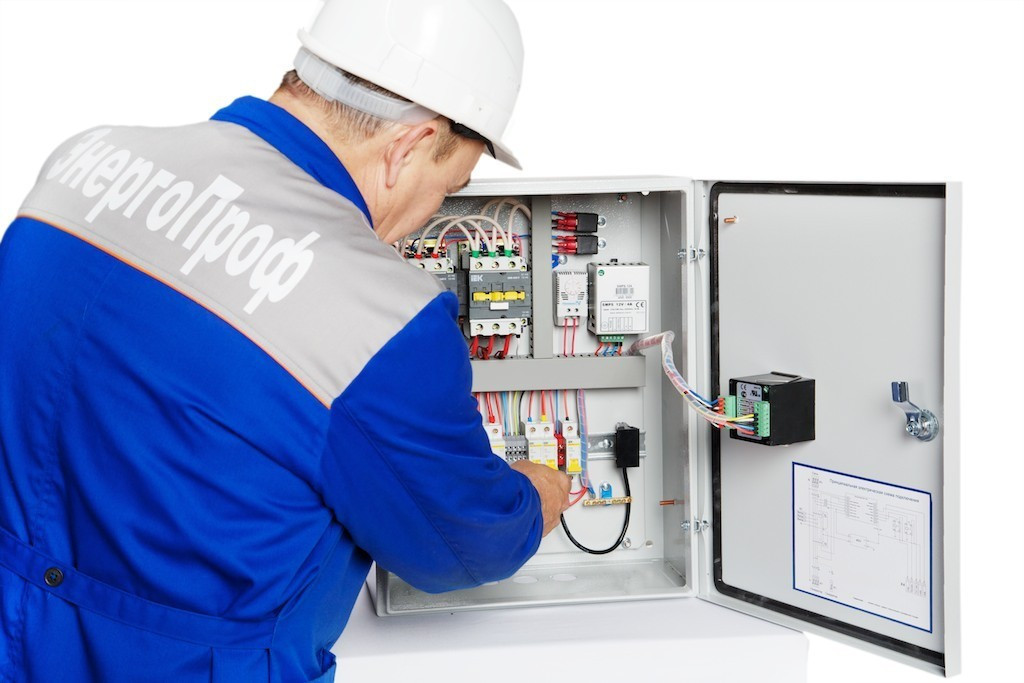

Блок АВР ПромЭнерго
Промышленное оборудование и технику профессиональной категории оснащают автоматикой в стандартной комплектации. Как минимум, предлагают в составе ящик с набором контакторов для воспроизведения защитного алгоритма. В зоне доступности размещают аварийную кнопку. При необходимости рукой установку отключают одним быстрым движением.

Специализированный щит АВР можно приобрести в собранном состоянии либо создать функциональный аналог самостоятельно. При выборе готового изделия следует обратить внимание на репутацию производителя. Пригодится предварительное изучение отзывов покупателей и мнения опытных экспертов.

В нижнем ценовом диапазоне представлены изделия сомнительного происхождения. Если АВР однофазный стоит до 1500-2000 р., вряд ли можно рассчитывать на длительный срок службы и высокую надежность. Подделки отличаются плохой сборкой, низким качеством контактных групп. Достаточно часто в подобных моделях используют маломощные электронные ключи, которые не приспособлены к броскам напряжения и нагрузкам с выраженными индуктивными характеристиками.

От 4 000 до 8 000 р. можно найти качественные АВР малоизвестных торговых марок. В надежных комплектах оборудования применяют электромеханические функциональные компоненты.

В диапазоне от 20 000 р. и выше представлена продукция ответственных производителей. На эти изделия предоставляют официальные гарантийные обязательства. Быстродействие и другие важные параметры контролируют в каждой отдельной товарной партии.

Автоматика без контроллера

Расшифровка обозначения подчеркивает главную особенность оборудования данной категории. «Автоматический» способ подключения резерва современного уровня подразумевает не только отсутствие вмешательства со стороны пользователей. Электронный контроллер обеспечивает оперативную проверку состояния питающей и резервной сети. Он блокирует выполнение ошибочных операций, препятствует возникновению потенциально опасных ситуаций. При выборе АВР следует проверить наличие в комплекте этого полезного компонента.

АВР в сетях 0,4 кВ

Для коммутации цепей питания в сетях со сравнительно небольшим напряжением (0,4 кВ) применяют серийные контакторы с магнитным приводом. Также используют пускатели в комплекте с АВ. Компоненты схемы подбирают с учетом токовых нагрузок (потребляемой мощности).

В типовые щиты АВР на 2 ввода устанавливают приборы учета электроэнергии, устройства защиты от импульсных бросков напряжения, реле с функцией задержки для создания дополнительного временного интервала перед подключением нагрузки.

Автоматика без контроллера

есть серьезный недостаток

Автоматика в подобном варианте исполнения не может отключать сеть при низком и высоком напряжении, а также контролировать параметры электростанции, фиксировать важные события и ошибки, на основании которых в дальнейшем будет выполняться диагностика.

Советуем изучить Расчет заземления

На практике работа блока АВР будет сводиться к следующему: в качестве информирующих элементов здесь будет выступать один или два светодиода, а в соответствии с инструкцией одно мигание будет соответствовать одной ситуации, двойное мигание — другой ситуации, а если между миганием возникает пауза — третьей ситуации. Если вы поручите установку этого устройства мастеру, то не удивляйтесь, если он откажется работать с этой пародией или потребует от вас увеличить плату за работу.

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

• Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
• В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

• последующее автоматизированное подключение к основной линии;
• переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии.

Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Подключение АКБ проще по сравнению с генератором. В этом варианте АВР можно собрать по стандартной схеме без специального блока управления запуском двигателя.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

Схемы подключения

Оптимальный вариант выбирают с учетом:

• рабочих параметров сети питания;
• типа нагрузок;
• особых требований по скорости ввода резерва и другим параметрам.

Для однофазных сетей при подключении частного дома или небольшого коммерческого объекта можно применить простейший вариант на модульных контакторах с двухполюсным АВ. Схему АВР с реле контроля фаз на два ввода используют при подключении мощных нагрузок. В соответствующем исполнении кроме уровня напряжения контролируют искажения синусоиды, корректность фазировки. Если предполагается работа с несколькими источниками (больше двух), создают систему с необходимым количеством вводов.

Настройка элементов схемы АВР

Элементы схемы АВР настраиваются на селективность, избирательность срабатывания АВР. Селективность зависит от правильного выбора величины напряжения срабатывания пускового реле.

Пусковое напряжение должно выбираться меньшим чем остаточное напряжение в точке короткого замыкания. Отстройка срабатывания АВР при защите от короткого замыкания за измерительным трансформатором на отходящих линиях лишено смысла, в этом случае устранение неправильного срабатывания АВР, включенного по напряжению, происходит за счет выдержки времени и соответствующим выбором уставки срабатывания пускового реле.

АВР не должно срабатывать в случае просадки напряжения вызванной самозапуском оборудования.

Источник: nordtool.ru

Типовые схемы подключения АВР — определение, принцип работы

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

• Она должна иметь высокую скорость восстановления подачи электроэнергии.
• В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
• Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
• Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
• Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.

Принцип работы автоматического ввода резерва

Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.

Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.

Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

Основные типы шкафов и щитов АВР

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф — наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения.

Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Основные плюсы шкафов АВР на моторе:

• Ресурс по перезагрузкам намного больше, чем у АВР с пускателями;
• Подключить шины к такому автомату проще;
• Щит АВР на автоматах может работать также и в ручном режиме. В таком случае включить или отключить автомат можно с помощью специальных кнопок.

Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.

Щит АВР на 3 ввода

Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.

Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.

Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.

Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.

Вводно-распределительное устройство с АВР

Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.

Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.

Шкафы ВРУ состоят из:

• Блока введения и вывода кабеля.
• Блока автоматического ввода резерва.
• Блока, где происходит учет потребляемого электричества.

Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.

Щит АВР для запуска генератора

Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.

Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.

Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.

Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.

БУАВР

Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.

БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.

АВР Zelio Logic

Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний.

Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.

АВР ATS

АВР ATS — это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания.

Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.

УЗИП — что это такое, описание и схемы подключения в частном доме

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Источник: odinelectric.ru

АВР: устройство и принцип действия системы ввода резерва, применение автоматического переключения питания

Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.

Что скрывается под аббревиатурой

Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

• Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
• В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

• последующее автоматизированное подключение к основной линии;
• переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии.

Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Подключение АКБ проще по сравнению с генератором. В этом варианте АВР можно собрать по стандартной схеме без специального блока управления запуском двигателя.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

• Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.
• Максимально быстрое восстановление электропитания.
• Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.
• Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.
• Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Сфера применения

Использование автоматов ввода резерва обязательно для тех типов потребителей электрической энергии (предприятий), сбои в электроснабжении которых неизбежно или потенциально грозят жизни и/или здоровью людей, могут вызвать значительный материальный ущерб, или ставят под удар безопасность государства. Все эти потребители выделены в так называемую первую категорию.

Также АВР целесообразно применять на производственных и других предприятиях, обесточивание которых не грозит безопасности людей, но из-за простоя возникают материальные убытки (то есть будет недополучена прибыль). На таких объектах использование АВР — не столько обязанность, сколько разумная мера предосторожности, спасающая от убытков.

Назначение АВР

Шкаф автоматического включения резерва предназначен для приема электроэнергии от двух источников и автоматического переключения питания между ними. Первый ввод для второго является резервным и наоборот.

Для чего используют

Приспособления позволяют регулировать работу электросети, обеспечивая мгновенные переключения между двумя источниками питания. Вы спросите: зачем между ними переключаться?

• Решение запитаться от обоих источников может привести к повышенным потерям электроэнергии в питающем трансформаторе.
• При таком подключении токи коротких замыканий значительно выше.
• Появляются проблемы с разработкой определенного рабочего режима.
• В некоторых случаях нет возможности осуществления параллельного электропитания.

Перечисленные факторы являются своего рода основанием для применения автоматического ввода резерва в сетях.

Алгоритмы систем АВР

Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы. Приводится типичная блок-схема бытовой системы АВР

Вот примерно по такому алгоритму должна работать простая система АВР с резервным двигатель-генератором:

При сбое в электроснабжении система сначала выжидает несколько секунд и, если положение не нормализовалось, идет команда на запуск автономного генератора. Начинается отсчет времени, необходимого для запуска приводного двигателя. На нашей схеме ожидание равно 20 секундам, но может быть и другим, в зависимости от конкретного двигателя.

В случае удачного запуска, если никакая защита не обнаруживает ненормальных режимов, идет отключение потребителя от питающей сети, и после этого – подключение к резервному источнику, который к этому времени уже запущен, и готов принять нагрузку. После этого потребители начинают работать от резервного источника электропитания.

В случае неудачного запуска делается пауза в 10 секунд и после этого предпринимается попытка повторного запуска. А в случае и второй неудавшейся попытки предпринимается третья по тому же алгоритму. В случае третьей неудачи попытки запуска прекращаются, а сигнализация показывает, что двигатель запустить не удалось.

При восстановлении электроснабжения на основном вводе выжидается одна минута и, если за этот промежуток времени сбоев не происходит, то питание переключается на основной ввод. Двигатель генератора еще 2 минуты работает и, если на основном вводе все нормально, генератор останавливается.

Развивая тему АВР с бензогенератором в качестве резервного источника питания, предлагаю на ваш суд практическую схему с автоматическим запуском генератора и автоматическим переключением питания с сети на автономный источник и обратно

Собственно, схему я уже публиковал здесь, и она представляет собой не идеальное, но вполне работоспособное решение. К недостаткам можно отнести всего лишь одну попытку запуска. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки. Хотя при появлении напряжения на главном вводе, схема сбрасывается самостоятельно.

Безусловно, подобное решение можно сделать и с помощью микроконтроллеров, но для понимания логики и наглядности удобней изучать релейную схему.

Элементы систем АВР

Вот, к примеру, блок ввода резервного питания AVR-01, взятый в качестве иллюстрации к данной статье. Стоит ящичек в районе 150 американских рублей, недорого в общем, так что попробуем разобраться, что он делает, и чего не делает.

Итак, заявленные функции:

Блок контролирует параметры напряжения на основном и резервном вводах питания. Нагрузка подключается к основному
вводу. При аварии на основном вводе нагрузка переключается на резервный. При восстановлении напряжения нагрузка переключается на основной ввод питания.
Функциональные особенности:
1. Контроль чередования фаз.
2. Контроль асимметрии между фазами.
3. Контроль верхнего и нижнего значения напряжения.
4. Контроль состояния контактов контактора.
5. Внешние входы аварийного отключения вводов.
Напряжение питания: 230 В АС(питание от фазы C)
Количество вводов: 2
Максимальный ток контактов реле: 2х8А АС1
Максимальный ток катушки контактора: 2А
Контакт 2х(1Z,1R)
Порог напряжения – регулируемый:
нижний U1 160 – 210 В
верхний U2 230 – 260 В
Время отключения:
для нижнего порога U1 2 сек.
для верхнего порога U2 0,1 сек.
Время переключения с основного
на резервный ввод 0,5 сек.
Время включения основного ввода при восстановлении напряжения, регулируемое 2 сек.- 10 мин.

Ну что тут сказать? Цена соответствует содержанию, на отдельных реле дешевле вряд ли получилось бы. Два восьмиамперных контакта – маловато, но в отдельных случаях позволяет обойтись без дополнительного контактора. Но для случая АВР с самозапуском бензогенератора нужно другое устройство, реализующее более сложный алгоритм, описанный мною в этой статье немного выше.

В продолжение об одном полезном реле для систем АВР.

Крепление осуществляется как с помощью съемных винтовых зажимов, так и стандартно на din-рейку, в зависимости от модификации.

На лицевой панели реле расположен трехдекадный переключатель «Уставка» для установки заданного количества импульсов, поступающих на вход «Y1», индикатор включения напряжения питания «Сеть», индикатор срабатывания встроенного электромагнитного реле «Реле» и DIP – переключатель «Функция» для выбора диаграммы работы и интервала времени, когда будет включено встроенное исполнительное реле. DIP-переключатель состоит из четырех независимых контактных пар (переключателей).

Реле имеет 8 значений выдержки времени, которые выбираются с помощью контактных пар 1,2,3 DIP – переключателя «Функция». Диаграмма работы выбирается с помощью переключателя 4 в соответствии с таблицей. Таблица расположена на боковой стенке устройства.

Когда переключатель 4 находится в нижнем положении, работа реле начинается с «импульса». Встроенное исполнительное реле (далее реле) включается одновременно с подачей питания на прибор и выключается после отсчета заданного количества импульсов (уставки) «N» на переключателе «Уставка».

Время выключения реле определяется установленной выдержкой времени «t» в соответствии с диаграммой. Верхнее положение 4 переключателя соответствует работе реле с «паузы» (при подаче питания реле остается в выключенном состоянии).

Реле включается после отсчета уставки «N» на время установленной выдержки времени «t». Когда реле включено, замкнуты контакты 15-18 и 25-28 и включен желтый индикатор «Реле», когда выключено – замкнуты контакты 15-16 и 25-26, желтый индикатор выключен.

Обнуление сосчитанного количества импульсов или установка реле в исходное состояние во время отсчета установленной выдержки времени осуществляется по переднему фронту команды «Сброс». По заднему фронту команды «Сброс» счет импульсов заново возобновляется. Во время действия команды «Сброс» счетный вход заблокирован. Команда «Сброс» подается на вход «Y2».

Имеется возможность изменения уставки во время подсчета импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключится на установленное время «t» согласно выбранной диаграмме работы и вернется в исходное состояние, при этом счетчик обнулится. В других случаях подсчет импульсов будет продолжен до установленного нового значения.

Напряжение питания АСDС24 В подается на клеммы «+А3» и «А2» (причем при постоянном напряжении плюс подается строго на +А3), а напряже­ние АС220 В – на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов можно сформировать путем замыкания и размыкания клемм «Y1», «Y2» с «А1»при напряжении питании АС220В или клемм «Y1», «Y2» и «+А3»при напряжении питания АСDС24 В. Схема подключения реле приведена на рис.3,4 и на шильдике, расположенном на корпусе реле. При изменении вре­менных интервалов и диаграммы работы реле необходимо выключить.

Из технических характеристик:

• Время готовности не более 0,15 с
• Максимальная частота следования импульсов 25 Гц
• Максимальное коммутируемое напряжение 400В
• Максимальный коммутируемый ток при активной нагрузке 5А

Из схемы подключения видно, что входные импульсы – не что иное, как подача питающего напряжения на входы Y1 и Y2.

Схема АВР на одном контакторе.

Рассмотрим простейшую схему АВР, которую можно применить для однофазной сети собственного дома, небольшого производственного или административного здания. Схема выполнена на одном контакторе КМ1, двух однополюсных автоматических выключателей SF1 и SF2, и одном двухполюсном автоматическом выключателе QF1.

При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2.
В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и его нормально-разомкнутый контакт КМ1.1 замыкается, а нормально-замкнутый КМ1.2 размыкается.

Фаза А1 через однополюсный выключатель SF1 и силовой контакт КМ1.1 приходит на вход двухполюсного выключателя QF1. Ноль N нигде не разрывается, а сразу подключается на второй вход выключателя QF1. При включении QF1 его контакты замыкаются, и напряжение основного ввода поступает в сеть к потребителю.

В аварийном режиме, когда напряжение на основном вводе отсутствует, катушка контактора обесточивается, контакт КМ1.1 размыкается, а КМ1.2 становится замкнутым.

Теперь от резервного ввода фаза А2 через выключатели SF2, QF1 и контакт КМ1.2 поступает к потребителю в сеть.

При восстановлении питания на основном вводе на катушку контактора КМ1 вновь поступает напряжение и контактор срабатывает. При этом контакт КМ1.1 замыкается, а КМ1.2 размыкается, и к потребителю опять поступает напряжение от основного ввода.

Бывают ситуации, когда при нормальном режиме работы возникает необходимость перевести питание нагрузки с основного ввода на резервный. Для этого достаточно отключить автоматический выключатель SF1.

Данная схема АВР классическая и прекрасно работает, но при ее использовании необходимо учитывать коммутирующую мощность силовых контактов: если контакты рассчитаны на рабочий ток, например, 12 Ампер, то и нагрузку к АВР следует подключать не более 12 Ампер.

В случае же, когда общая потребляемая мощность, например, дома, будет более 12 Ампер, то от резервного ввода можно запитать только самое необходимое электрооборудование, которое будет обеспечивать нормальную жизнедеятельность до восстановления напряжения на основном вводе.

Однако в таком варианте схема пригодна только для объектов, где есть возможность получить от подстанции две независимые линии питающего напряжения. В домашних условиях такой роскоши нет, поэтому немного видоизменим схему, чтобы адаптировать ее под домашнюю сеть.

Схема АВР на одном контакторе, с разрывающимися фазой и нулем.

В отличие от предыдущей схемы здесь коммутируются как фазный провод, так и нулевой, что позволяет использовать автономный источник электроэнергии, и в случае аварии полностью исключать из домашней сети неработающий ввод. А чтобы счетчик не учитывал выработанную энергию резервным вводом, ввод подключен после счетчика.

В качестве резервного питания для этого АВР можно использовать свою мини-электростанцию, дизельный или бензиновый генератор тока, бесперебойный источник питания или какой-нибудь другой автономный источник напряжения.

При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2.
В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и своими нормально-разомкнутыми контактами КМ1.1 и КМ1.2 подключает домашнюю сеть к основному вводу. При этом нормально-замкнутые контакты КМ1.3 и КМ1.4 размыкаются и полностью отключают резервный ввод от домашней сети.

При исчезновении напряжения на основном вводе катушка КМ1 обесточивается, контакты КМ1.1 и КМ1.2 размыкаются и отключают фазный и нулевой провода основного ввода. Одновременно с этим контакты КМ1.3 и КМ1.4 становятся замкнутыми и через них напряжение с резервного ввода поступает в домашнюю сеть.

В данной схеме можно применить модульные контакторы типа VS463-22 230V, ESB-63-22 230V, MK-103, КМ-63, Z-SCH230/63-22, что позволяет питать нагрузку с токами до 63 Ампер.

Иногда возникает ситуация, когда при возобновлении питания на основном вводе не всегда требуется переходить на него автоматически. Чтобы выполнить это условие опять немного изменим схему и добавим в нее кнопку, чтобы переключение на основной ввод происходило только при нажатии этой кнопки. Такой вариант схемы АВР (без счетчика электроэнергии) используется в некоторых электроустановках для питания оборудования КИПиА.

Здесь кнопка SB1 подключена параллельно контакту КМ1.1, который стоит в цепи питания катушки контактора. Такое включение не позволит контактору автоматически включиться при появлении напряжения на основном вводе.

Чтобы запитать контактор вручную необходимо кратковременно нажать кнопку SB1. Напряжение попадет на катушку, контактор сработает, замкнет контакты КМ1.1 и КМ1.2 и подключит основной ввод к домашней сети. При этом контакты КМ1.3 и КМ1.4 разомкнутся и отключат резервное питание.

Конечно, чтобы включить источник резервного питания нужно в схему АВР добавить промежуточное реле, контакты которого бы запускали пусковую электронику аппаратуры резервного питания. Но это нужно делать исходя из каждого конкретного случая.

Советуем к прочтению: Особенности схема подключения проходного выключателя с трех мест, а также секреты монтажа этих выключателей

В дополнение к этой части статьи посмотрите видеоролик, в котором увидите работу обеих схем автоматического ввода резерва.

Возможные способы реализации АВР с анализом работы

Функционирование АВР проще проанализировать на анализе нескольких типовых решений, указанных далее.

Простые

На рисунке указана типовая система, переключающая бытовую сеть на работу от резервного генератора:

Данная схема предусматривает дополнительно защиту сети от КЗ, наличие электрического и механического блокирования, исключающего одновременное подключение обоих источников.

На рисунке представлены следующие элементы:

• АВ1 и АВ2 – коммутаторы двухполюсного типа на главном и запасном входе, срабатывающие автоматически;
• К1 и К2 – контакторные катушки;
• К3 – реле напряжения;
• К1.1, К2.1, К3.2, К3.1 – контакторные клеммы нормально-замкнутого типа;
• К1.2, К2.2, К3.2, К2.3 – клеммы нормально-разомкнутого типа.

При нормальной работе К3 подключена, со срабатыванием посредством реле К3.2 и отключением К3.1. Подключена обмотка К2, замыкая К2.2 и К2.3, размыкая К2.1, являющегося электрическим блокированием, исключающим включение К1.

При создании аварийной ситуации, ток перестаёт поступать на обмотку К3, с занятием клемм реле начального положения. К1 отключается, изменяется статус клемм К1.1 и К1.2. К1.1 обеспечивает защищает сеть, исключая включение К2. К1.2 убирает блокировку нагрузки.

Срабатывание механической блокировки обеспечивается реверсивным устройством, представленным на рисунке в виде треугольного значка, вершиной книзу.

Схема подключения АВР на контакторах:

АВР в промышленной сфере

Промышленные системы работают в аналогичном порядке. На рисунке представлен типовой вариант шкафа АВР:

• АВ1, АВ2 – защитные устройства трехполюсного типа;
• S1, S2 – механические коммутационные устройства;
• КМ1, КМ2 – контакторные устройства;
• РКФ – фазные контролирующие реле;
• L1, L2 – индикаторные модули;
• км1.1, км2.1, км2.2, ркф1 – клеммы в разомкнутом состоянии при нормальном режиме;
• км1.3, км2.3, ркф2 – замкнутые клеммы.

Система функционирует по аналогичному принципу, но применяется реле, выполняющее контроль по каждой фазе. В случае перекоса или пропажи питания, схема переключается на запасной ввод, возвращаясь в штатный режим при восстановлении нормальных характеристик.

АВР для высоковольтных линий

Для систем высокого напряжения порядок работы сохраняется прежний, но конструкция устройства усложняется:

Представленная система исключает применение резервных трансформаторов. Шины Ш1 и Ш2 задействованы соответственно через трансформаторы Т1 и Т2, равнозначными по значению. При нормальной работе характерно разомкнутое положение секционного коммутирующего элемента СВ10, с контролем работы ТП от ТН1 Ш и ТН2 Ш.

При прекращении подачи питания на Ш1, отключается выключатель В10Т1, и включается СВ10. При этом напряжение на обе секции подаётся от одного трансформатора. При нормализации ситуации, схема возвращается в исходное положение.

Виды АВР для высоковольтной сети:

Основные выводы

Даже самая простая схема АВР подразумевает наличие сразу нескольких компонентов. Неправильное расположение или подключение хотя бы одного из них может привести к печальным последствиям. И даже если все элементы задействованы правильно, их подключение и настройка занимают массу времени.

При этом не стоит забывать и о том, что все контакторы, автоматические выключатели и прочие составляющие должны быть одного производителя! Только в этом случае можно гарантировать отлаженную и бесперебойную работу автоматического ввода резерва. В связи с этим невольно возникает вопрос — не лучше ли воспользоваться готовым модульным решением вместо того, чтобы самостоятельно пытаться собрать АВР из различных компонентов?

Готовое решение от CHINT — модульный АВР серии NZ7 с моторным приводом.

Специалисты CHINT уже все сделали за вас, остается только подключить два ввода и выход питания. Все до безумия просто, не правда ли?! Да, и вы сейчас сами в этом убедитесь. CHINT серии NZ7 представляет собой модульную конструкцию, от начала и до конца собранную на заводе. Это исключает сборку «кривыми руками», все уже протестировано, настроено и полностью готово к работе.

АВР от CHINT легко помещается в типовой шкаф.

Неоспоримое преимущество серии NZ7 заключается в двойной блокировке обоих вводов! Контакты прерывателей цепи обеспечивают электрическую блокировку, а моторный привод выполняет механическую блокировку. Таким образом, полностью исключается вероятность подключения к нагрузке сразу обоих источников питания. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад. Это дает существенную экономию пространства, делая устройство компактным, практически бесшумным и с пониженным энергопотреблением.

Еще одной отличительной чертой АВР CHINT серии NZ7 можно назвать универсальность в выборе источника ввода. То есть питание можно осуществлять как от централизованной электрической сети, так и от любого генератора. При этом АВР от CHINT сможет самостоятельно управлять не только запуском, но и остановкой генератора. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.

В общем готовый модульный АВР от CHINT позволит избежать мучительного поиска подходящей схемы АВР и длительного монтажа оборудования. Всего за полчаса автоматический ввод резерва будет смонтирован и станет обеспечивать бесперебойное снабжение электроэнергией заданного объекта. А все что для этого потребуется — просто подключить вводы и вывод!

Источник: radio-blog.ru

Автоматический ввод резерва (АВР): назначение и классификация

Системы АВР применяют для бесперебойного электроснабжения частных домов, предприятий, других объектов. Автоматическое включение резерва повышает уровень безопасности, предотвращает материальные потери. В некоторых ситуациях исключает угрозы жизни и здоровью людей. Для корректного выбора компонентов необходимо ознакомиться с принципами действия специализированного оборудования.

Что такое устройство АВР

Сохранение рабочего состояния источника питания обеспечивается с применением особых инженерных решений. При возникновении аварийной ситуации автоматика подключает генератор. Необходимые действия выполняются без тщательного контроля и вмешательства со стороны пользователя.

Основные функциональные компоненты типовой системы АВР:

• контрольные приборы фиксируют изменения электрических параметров сети питания;
• при регистрации разрыва цепи (КЗ) или отклонения от установленного порогового уровня автоматика отключает поврежденный участок;
• устройство сигнализации сообщает о нарушении рабочего режима;
• контактная группа подключает дежурный источник питания.

Далее проводят необходимые мероприятия для восстановления штатной системы. Аббревиатура (АВР) расшифровывается как «Автоматический Ввод Резерва». Кроме дежурного генератора используют переключение на работоспособную сеть или блок аккумуляторных батарей.

Назначение АВР

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Профессиональные требования к оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционником на автоматах.

Дублирование распределительных устройств и других важнейших элементов обеспечивают высокий уровень надежности. Такие блоки рассчитаны на автономную работу. В ходе создания конструкторской документации исключают взаимное влияние для предотвращения ошибочных действий автомата АВР.

Необходимость применения таких систем поясняет пример хорошего оснащения частного загородного дома. Как правило, в таких объектах устанавливают локальную систему отопления. Управление современного газового котла обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов при сильном морозе провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с автозапуском специального генератора. Наличие дежурного источника питания пригодится при авариях в сетях электроснабжения. Если подключение напряжения выполняется достаточно быстро, пользователи не будут испытывать дискомфорт.

Принцип работы

Для изучения рабочих алгоритмов можно использовать пример сборки на простой элементной базе.

• Постоянный контроль электрических параметров основной линии обеспечивает контактор.
• Переменный ток через выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
• Если напряжение пропадет, индукционная катушка не сможет удерживать шток.
• Пружина переместит через привод для замыкания контактную группу резервного ввода.
• Одновременно отключается основной автомат.
• При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о запуске определенных режимов.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

• надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
• достаточное быстродействие для исключения повреждения потребителей электроэнергии;
• регулируемая настройка пороговых уровней включения системы защиты;
• блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
• однократное срабатывание;
• автоматизированная проверка функционального состояния резервного ИП.

Плавное переключение обеспечивают с помощью добавления в схему трансформаторов.

Выбор автоматики

Промышленное оборудование и технику профессиональной категории оснащают автоматикой в стандартной комплектации. Как минимум, предлагают в составе ящик с набором контакторов для воспроизведения защитного алгоритма. В зоне доступности размещают аварийную кнопку. При необходимости рукой установку отключают одним быстрым движением.

Специализированный щит АВР можно приобрести в собранном состоянии либо создать функциональный аналог самостоятельно. При выборе готового изделия следует обратить внимание на репутацию производителя. Пригодится предварительное изучение отзывов покупателей и мнения опытных экспертов.

В нижнем ценовом диапазоне представлены изделия сомнительного происхождения. Если АВР однофазный стоит до 1500-2000 р., вряд ли можно рассчитывать на длительный срок службы и высокую надежность. Подделки отличаются плохой сборкой, низким качеством контактных групп. Достаточно часто в подобных моделях используют маломощные электронные ключи, которые не приспособлены к броскам напряжения и нагрузкам с выраженными индуктивными характеристиками.

От 4 000 до 8 000 р. можно найти качественные АВР малоизвестных торговых марок. В надежных комплектах оборудования применяют электромеханические функциональные компоненты.

В диапазоне от 20 000 р. и выше представлена продукция ответственных производителей. На эти изделия предоставляют официальные гарантийные обязательства. Быстродействие и другие важные параметры контролируют в каждой отдельной товарной партии.

Автоматика без контроллера

Расшифровка обозначения подчеркивает главную особенность оборудования данной категории. «Автоматический» способ подключения резерва современного уровня подразумевает не только отсутствие вмешательства со стороны пользователей. Электронный контроллер обеспечивает оперативную проверку состояния питающей и резервной сети. Он блокирует выполнение ошибочных операций, препятствует возникновению потенциально опасных ситуаций. При выборе АВР следует проверить наличие в комплекте этого полезного компонента.

АВР в сетях 0,4 кВ

Для коммутации цепей питания в сетях со сравнительно небольшим напряжением (0,4 кВ) применяют серийные контакторы с магнитным приводом. Также используют пускатели в комплекте с АВ. Компоненты схемы подбирают с учетом токовых нагрузок (потребляемой мощности).

В типовые щиты АВР на 2 ввода устанавливают приборы учета электроэнергии, устройства защиты от импульсных бросков напряжения, реле с функцией задержки для создания дополнительного временного интервала перед подключением нагрузки.

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

• Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
• В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

• последующее автоматизированное подключение к основной линии;
• переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии.

Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Подключение АКБ проще по сравнению с генератором. В этом варианте АВР можно собрать по стандартной схеме без специального блока управления запуском двигателя.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

Схемы подключения

Оптимальный вариант выбирают с учетом:

• рабочих параметров сети питания;
• типа нагрузок;
• особых требований по скорости ввода резерва и другим параметрам.

Для однофазных сетей при подключении частного дома или небольшого коммерческого объекта можно применить простейший вариант на модульных контакторах с двухполюсным АВ. Схему АВР с реле контроля фаз на два ввода используют при подключении мощных нагрузок. В соответствующем исполнении кроме уровня напряжения контролируют искажения синусоиды, корректность фазировки. Если предполагается работа с несколькими источниками (больше двух), создают систему с необходимым количеством вводов.

Источник: strojdvor.ru
