Строительство БТП подразумевает в себе несколько пунктов, это, несомненно, переключение от открытых структур теплового снабжения к закрытым. На данный момент БТП является достаточно популярным тепловым пунктом. Самый больший эффект от их использования достигается при своеобразном возведении.
ТП – это главное составляющее структуры центрального теплоснабжения строений, который выполняет опции приемки теплоносителя, размещения между заказчиками теплоэнергии, также учета ее траты. Чтобы упростить процедуру строительства теплового пункта, модификации и сборки ТП производятся на заводах, экспортируются на субъект возведения готовой конструкцией.
БТП – это смонтированные на основе в общие механизмы единичные функциональные части, часто в комплекте с приборами контроля, аппаратами автоматического стабилизирования и управления.
Фото объектов
САО, ул. Беломорская
САО, ул. Смольная
СВАО, ул. Угличская
СВАО, ул. Псковская
ЦАО, ул. Земляной Вал
📍 Блочные тепловые пункты FORTUS в блок-боксах
Объекты на карте
Видео компании «ПРОМСТРОЙ»
«Техническое обслуживание тепловых пунктов»
Смотреть 11 видеоуроков от специалистов компании ПРОМСТРОЙ
Посмотреть другие видео
Что такое тепловой пункт?
ТО №1 теплового пункта
ТО №2 теплового пункта
В состав блочного теплового пункта входят следующие блоки:
- Секция ввода;
- Секция учета теплоупотребления;
- Секции обеспечения гидрографиков;
- Секции подсоединения отопительных структур и вентиляции, горячей воды;
- Секции подпитки с устройством расщирительных приборов;
Где используются
Агрегаты представлены к сбыту в различных комплектациях, это позволяет использовать их в абсолютно различных областях. В частых случаях строительство блочно-теплового пункта можно увидеть в многоэтажных зданиях, производственных субъектах и промышленности.
Выберите калькулятор для расчета стоимости работ
Стоимость строительства БТП
| Монтаж теплового пункта | Стоимость услуг, с НДС |
| Тепловая нагрузка от 0,1 до 0,5 Гкал/ч | от 2 000 000 руб |
| Тепловая нагрузка от 0,6 до 4,0 Гкал/ч | от 2 900 000 руб |
| Тепловая нагрузка от 5,0 до 7,0 Гкал/ч | от 9 400 000 руб |
| Тепловая нагрузка от 8,0 до 10,0 Гкал/ч | от 15 100 000 руб |
Основной функционал, который возлагается на БТП:
- Отопление разнообразных строений и помещений;
- Питание горячим водоснабжением;
- Предоставление вентиляции либо кондиционирования зданий;
Достоинства
- Качественное и практичное снабжение теплом;
- Компактность и мобильность, возможность транспортировки и установки в труднодоступные места;
- Снижение затрат на сборку на субъектах возведения;
- Снижение трат на применение: повышается межремонтный срок почти до 9-ти лет, благодаря этому меньше траты на капремонт;
- Экономичность теплоэнергии на 15-20%;
- Экономится эл. энергия больше чем на 6 процентов;
- Сокращается число обслуживающего штата;
Рассчитать стоимость строительства БТП за Вас
В каких случаях применять блочный тепловой пункт
- Новое строительство и монтаж теплового пункта (усовершенствование периодов и цены ввода);
- Потребность экономии местоположения для монтажа;
- Увеличение энергоэффективности субъекта (так же в процессе капремонта);
- Потребность сокращения периода ввода в употребление;
- Обновление для перехода на закрытую систему ГВС;
- Для увеличения комфорта обслуживания (участки, доступные для очистки либо смены);
Строительство теплового пункта и оснастка выполняют такие опции:
- Стабилизирование расходной части, температуры вместе с давлением теплового носителя из теплосети;
- Стабилизирование температуры теплового носителя, передаваемой в отопительную структуру, в соотношении к температуре внешнего воздуха, любого времени суток, также выходных;
- Стабилизирование температуры ГВС в соотношении с санитарными нормативами;
- Локализация водной температуры, отдаваемой в теплосеть;
- Защита насосных приборов от сухого течения;
- Ревизия данных и ведение работой БТП с удаленного пульта оператора;
Строительство и конструктивная исключительность БТП допускает тепломеханическое устройство, арматуру труб и блоки учета. В которые входят: пластинчатые тепловые обменники – паяльные одно- и многоходовые в блоках подготовки теплоносителя для отопительных структур либо вентиляции, сборные и разборные, двух- и одноступенчатые подогреватели воды структуры ГВС.
Для защиты от вибрационных колебаний и шума, которые возникают во время работы насосов в оборудовании, воплощаются спец. инженерные задачи по определению клиента.
С широчайшим применением агрегатов осуществимо
- При строительстве произвести улучшение теплоснабжающей структуры в меньшие сроки;
- Создать оперативную и специализированную службу сервиса, сделав возможным при этом сокращение штата по патронажу теплопункта;
- Создать условия для большей экономии тепло- и электроэнергии при дальнейшей эксплуатации теплоупотребляющих систем, которые подключены к автоматному оборудованию;
- Оплатить теплоэнергию по тому, как она расходуется;
- Ввести диспетчеризацию контролирования, координирования и учета теплоупотребления из одного центра;
В конце хочу отметить, что функционал оборудования БТП целиком соответствует всем новейшим требованиям по ГОСТу, производятся и транспортируются потребителям в достаточно короткие сроки, согласуются для комплексного снабжения систем центрального тепловодоснабжения абсолютно любого размаха.
Технические задачи в частых случаях предугадывают отказ от ЦТП и снабжение любого здания установкой блочного теплопункта. Во всех случаях это гарантирует бесперебойную работу агрегата.
Источник: www.teplo-punkt.ru
Блочные тепловые пункты БТП
Блочные тепловые пункты БТП — это законченное заводское изделие, которое позволяет, при этом, решить производственные задачи.
Блочные тепловые пункты применяются в энергетической сфере, в сфере ЖКХ и различных промышленных предприятиях. Основное назначение блочных тепловых пунктов — это передача и регулирование тепловой энергии от ТЭЦ (или котельной) к системам отопления, вентиляции и горячего водоснабжения Потребителя. Использование БТП на объекте позволит Вам:
- снизить энергозатраты
- повысить надежность эксплуатации всего оборудования
- точно регулировать параметры поставляемых услуг (температуру, давление)
Завод ГазСинтез Ⓡ производит автоматизированные блочные тепловые пункты (индивидуальные и центральные), которые минимизируют затраты на обслуживающий персонал, а также техническое и ремонтное обслуживание. При этом они могут также эксплуатироваться в ручном режиме.
Блочное исполнение тепловых пунктов позволяет комплектовать их оборудованием, которое максимально соответствует производственным требованиям.
Качество блочных тепловых пунктов производства Завода ГазСинтез Ⓡ
Высокое качество БТП производства Завода ГазСинтез Ⓡ подтверждается Сертификатами соответствия. Квалифицированные специалисты и высокое технологическое оснащение Завода гарантируют долговечную эксплуатацию блочного теплового пункта на Вашем объекте. Мы предлагаем блочные тепловые пункты мощностью до 50 МВт.
Условное обозначение блочного теплового пункта для заказа
- тепловой пункт ГазСинтез-Б-1000 кВт — производительность блочного теплового пункта 1000 кВт
Наши специалисты выполняют весь комплекс услуг:
- проектирование блочных тепловых пунктов БТП
- выбор и согласование технических решений и степени автоматизации БТП
- комплектация БТП наиболее подходящим технологическим оборудованием
- производство блочных тепловых пунктов БТП
- доставка БТП
- монтаж и пуско-наладка БТП
Конструкция блочных тепловых пунктов БТП

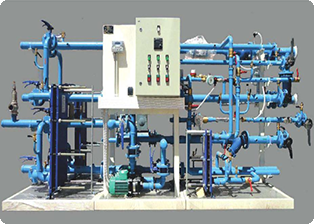

Конструктивно тепловые пункты блочного исполнения представляют собой комплект теплоэнергетического оборудования, установленного на единой раме. Модульное исполнение позволяет комплектовать БТП оборудованием под индивидуальные требования Заказчика.
Состав технологического оборудования подбирается по требованию Заказчика и зависит от схемы присоединения БТП (одноступенчатой, двухступенчатой зависимой и независимой). В общем случае включается:
- разборный пластинчатый теплообменник для подогрева исходной воды
- циркуляционный насос для подачи воды в теплообменник
- контроллер для регулирования расхода воды, ее температуры и давления на систему теплоснабжения, ГВС и вентиляцию
- электронный двухконтурный регулятор температуры
- клапан с электроприводом
- контрольно-измерительные приборы (узел коммерческого учета тепла, датчики, теплосчетчики)
- запорная арматура
Принцип работы автоматизированного блочного теплового пункта
Вода от ТЭЦ поступает в теплообменник, где происходит ее нагрев. В случае недостаточного давления в системе в БТП устанавливается циркуляционный насос. Исходная вода нагревается в теплообменнике за счет тепловой энергии, получаемой от греющей воды. Температура греющей воды регулируется автоматически при ее расходе.
Для предотвращения возврата воды из системы ГВС в подающий трубопровод на нем устанавливается обратный клапан. Для защиты трубопроводов от повышения давления БТП комплектуется запорной и предохранительной арматурой.
Источник: sargs.ru
БТП – Блочный Тепловой Пункт
Автоматизированный блочный индивидуальный тепловой пункт (БТП) представляет собой законченное изделие заводской готовности, является составной частью индивидуального теплового пункта здания и изготавливается по ТУ 4938-004-44118197-2013.
Автоматизированный БТП — это модульный агрегат, предназначенный для автоматического управления значениями параметров теплоносителя, подаваемого в систему отопления, горячего водоснабжения, систему вентиляции для оптимизации процесса теплопотребления.
БТП предназначается для выполнения следующих функций:
— преобразование вида теплоносителя и (или) его параметров;
— контроль параметров теплоносителя;
— регулирование расхода теплоносителя и распределение его по системам потребления теплоты;
— отключение систем потребления теплоты;
— защита местных систем от аварийного повышения параметров теплоносителя;
— заполнение и подпитка систем потребления теплоты;
— учет тепловых потоков и расходов теплоносителя.
БТП применяется для подключения тепловых энергоустановок потребителей к тепловым сетям для вновь построенных и реконструируемых зданий, сооружений.
БТП является законченным изделием, готовым к эксплуатации.
БТП состоит из модулей и участков трубопроводов, оснащенных в зависимости от назначения следующим оборудованием:
— регулирующими клапанами с электроприводами;
— автоматизированной системой управления;
— шкафом КИПиА и учета тепловой энергии;
— регуляторами прямого действия;
— манометрами, термометрами, датчиками и т.п.
Основные технические данные по БТП представлены в таблице № 1, стр. 96-97.
БТП предусматривается в 3-х исполнениях:
1 — независимая система отопления с двумя теплообменниками и независимая система ГВС с одним одноступенчатым теплообменником — технологическая блок-схема №1, габаритный чертеж №1.
2 — независимая система отопления с двумя теплообменниками и независимая система ГВС с одним двухступенчатым теплообменником (моноблоком) — технологическая блок-схема №2 , габаритный чертеж №2;
3 — независимая система отопления с двумя теплообменниками без системы ГВС — технологическая блок-схема №3, габаритный чертеж №3.
БТП собирается из нескольких отдельных модулей, собранных на отдельных рамах, каждый из которых состоит из запорно-регулирующей арматуры, оборудования и трубопроводов, закрепленных на стойках.
Общие виды БТП в зависимости от исполнения представлены на Габаритных чертежах №1; №2; №3.
Модули или участки трубопроводов соединяются между собой с помощью фланцевых исполнений.
Для крепления трубопроводов и оборудования, на рамах предусмотрены монтажные стойки с хомутами, соответствующими диаметрам трубопроводов.
Преимущества применения БТП ООО СРП «Термо-технология» в сравнении со стандартным тепловым пунктом:
— Заводское качество и надежность, производство в соответствии с требованиями СП 41- 101-95 и другими действующими нормативными документами, наличие сертификата в системе ГОСТ Р.
— Упрощение процесса модернизации существующих систем теплоснабжения.
— Короткие сроки проведения монтажных работ в любых, в том числе труднодоступных помещениях.
— Конструктивное исполнение по принципу сборки из отдельных модулей, позволяющее перемещать БТП через строительные проемы для последующего окончательного размещения.
— Полная автоматизация процессов коммерческого учета, архивирования данных, регулирования и распределения теплоносителей по системам теплопотребления.
— Надежная защита параметров теплоносителя в аварийных ситуациях.
— Высокие параметры энергосбережения: возможность проведения погодной компенсации, установка режимов работы в зависимости от времени суток, использование режимов праздничных и выходных дней.
— Общая экономия финансовых средств на проектирование, организацию сварочных работ, закупку оборудования и материалов за счет приобретения готового к эксплуатации изделия.
— Предоставление полной технической документации, необходимой для эксплуатации.
Примечание:
Полная информация всего модельного ряда представлена в нашем электронном каталоге → скачать.
Источник: termo-tehnologia.ru
