Что такое сэндвич в строительстве

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

Общее представление о материалах типа «сэндвич»

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Плюсы и минусы сэндвич-панелей. Почему они так популярны?

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя. Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

• Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.
• Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Применяемые в панелях утеплители

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

• Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
• Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
• Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
• Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
• Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

• Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
• Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
• Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
• Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
• Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

• Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
• Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
• Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
• Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
• Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Преимущества применения сэндвич систем

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

• В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
• Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
• Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
• Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
• Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Специфические монтажные нюансы

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Полезное

Источник: krovgid.com

Сэндвичные панели — виды, сфера применения, характеристики, пошаговая инструкция по установке

Опубликовал(а): Олег Грищук
Обновлено: 12.01.2021

При проектировании различных видов сооружений важным этапом является выбор подходящего материала. Каждый заказчик отдает приоритет конструкциям, которые могут быть возведены в кратчайшие сроки, иметь хорошие эксплуатационные характеристики и привлекательный внешний вид. Отличным вариантом из тех, что активно используются сегодня в жилищном и коммерческом строительстве, считаются сэндвич-панели.

Сендвичные панели

Что представляют собой панели

Применение для строительства сэндвичных (их часто называют сандвичными или сендвичными) панелей — выбор тех, кто ценит скорость и качество. Этот материал относится к многослойным видам изделий. Он состоит из двух облицовочных листов металла, пластика, магнезита или плит, содержащих древесные волокна, а также слоя наполнителя, который выполняет функции теплоизоляции. Все элементы пирога прессуются горячим или холодным способом.

Что такое сэндвич панели

Впервые сэндвич-панели появились на строительном рынке еще в пятидесятых годах прошлого столетия, но в нашей стране стали применяться гораздо позже и на первых порах изготовленная местными производителями продукция не радовала потребителя качеством. Сегодня же отечественные заводы выпускают материал, способный конкурировать с лучшими зарубежными образцами.

Сэндвич-панели – это современный строительный материал, имеющий трехслойную структуру

Многослойные системы поставляются полностью готовыми к установке, каких-либо сборочных или подготовительных этапов перед монтажом не требуется.

Сендвич-панели кровельные с утеплителем

Где применяются сэндвичные панели:

• в строительстве жилья;
• при возведении хозяйственных построек;
• для устройства перегородок в зданиях;
• в строительстве объектов коммерческой недвижимости, например, производственных помещений, торговых центров, моек автотранспорта, спортивных сооружений, складов и т. д.;
• в качестве теплоизоляционных конструкций.

Для нужд строителей выпускается несколько вариантов многослойных панелей, различающихся материалами, используемыми в конструкции.

Внешние слои панелей

Разработан ряд вариантов продукции, в которых жесткий облицовочный слой устроен по-разному. Объединяет их функциональность: от внешнего стоя требуется обеспечение жесткости, прочность, стойкость к внешним механическим и климатическим воздействиям, а также привлекательный внешний вид.

Сэндвич-панели

Технология производства панелей предусматривает применение:

• алюминия;
• стали;
• пластика;
• магнезитовых листов;
• гипсовых плит (ГКЛ);
• ОСП, OSB;
• ДВП, ДСП.

Именно используемым для изготовления облицовочного слоя материалом в большей степени определяется назначение сэндвич-панелей.

Дом из сэндвич-панелей

Наполнение панелей

Принята классификация строительного материала в зависимости от вида наполнителя. Этот слой должен обладать низкими теплопроводностью и весом. Последний аспект имеет значение для общей массы всей конструкции.

Теплоизоляция

Что используется в качестве внутреннего слоя панели?

1. Каменная вата. У этого вида утеплителя много преимуществ: хорошая теплоизоляционная способность, малая гигроскопичность (но закрывать ее влагостойким материалом все равно нужно обязательно), большой срок службы. К тому же она «дышит» и недорого стоит.
2. Стекловата. Материал отличают высокая стойкость к агрессивным средам, огню, биологическим повреждениям, дешевизна, она не интересна грызунам. Утеплитель из стеклянных волокон обладает хорошей паропроницаемостью.
3. Пенополиуретан. У этого вида теплоизоляции есть свои плюсы: низкая теплопроводность, прочность, стойкость к влаге, долговечность. Но он не относится к пожаробезопасным изделиям, к тому же довольно дорого стоит.

Важно! Не так часто, но при изготовлении панелей применяется и шлаковата.

Характеристики теплоизоляционных материалов

Оптимальным для различных сфер применения в гражданском и промышленном строительстве считается вариант многослойных панелей, изготовленных из металлических листов, покрытых полимерным покрытием, и утеплителя, которым чаще всего является минеральная вата. Требования к этому строительному материалу устанавливает ГОСТ 32603*2012.

Цены на сэндвичные панели

Разновидности металлических сэндвич-панелей

Основная классификация строительного материала осуществляется в зависимости от функционального назначения.

Облицовка сендвич-панели профнастилом

При возведении объектов используются два вида изделий.

1. Стеновые. К ним относятся и угловые панели.
2. Кровельные.

Стеновые сэндвич-панели активно применяются для возведения несущих стен, облицовки фасадов, устройстве перегородок. Использование угловых элементов помогает придать строящейся конструкции законченный вид.

Панели, применяющиеся для устройства кровли, помогают получить прочное, влагостойкое и теплое покрытие, не деформирующееся при высоких температурах. Такого эффекта получается достичь, в том числе, благодаря специально используемому замку для соединения соседних деталей.

Схема кровельных панелей

Выпускаются многослойные изделия с различными видами профилирования поверхности. Она может быть гладкой, иметь накатку, форму волны или трапеции.

Виды профилирования поверхности

Панели могут быть оборудованы различными замками для сопряжения изделий: закрытыми (тип S) и открытыми (тип Z) разновидностями.

Варианты стыка панелей

Для изготовления сэндвич-панелей применяются стальные (холоднокатаный прокат) листы, имеющие толщину, превышающую 0,5 мм.

Металл должен быть обработан покрытием, обеспечивающим стойкость облицовки к внешним воздействиям и эстетичный внешний вид.

Соединение таких панелей

Как уже отмечалось, чаще всего в панелях из металла применяется минераловатный утеплитель. Требования, предъявляемые действующими стандартами к используемому внутреннему слою, перечислены в таблице. Они различаются в зависимости от сферы применения строительного материала.

Таблица. Основные характеристики плит из минеральной ваты.

ПоказательСтеновой материал Кровельные панели

Плотность, кг/м3 (от)	105	130
Теплопроводность, Вт/м·К (от)	0,048	0,05
Влажность по массе, % (до)	1	1
Прочность сердцевины на сжатие, Н/мм2 (от)	0,06	0,07
Прочность сердцевины на растяжение, Н/мм2 (от)	0,1	0,12
Содержание органики, % по массе (до)	4,5	4,5

Для приклеивания теплоизоляции к облицовочным слоям используются двухкомпонентные клеевые составы на основе полиуретана.

Помимо основного материала, при возведении конструкций потребуются фасонные элементы. Эти изделия производятся из того же материала, что и панели. Они необходимы для отделки мест стыка и примыканий, а также дополнительной их герметизации. Такие элементы чаще всего имеют одинаковую с сэндвич-панелями окраску, но для воплощения различных дизайнерских решений могут применяться контрастные решения.

Профили для сэндвич-панелей

Габариты материала

Стандартом установлены требования к размерам сэндвичных панелей. Они различаются в зависимости от типа строительного материала.

Таблица. Габаритные размеры сэндвич-панелей.

Тип изделияЗамковое соединение Толщина, см Ширина, см Длина, см

Стеновая (открытый замок)	Z	5. 25	90. 120	200. 1400
Стеновая (закрытый замок)	S	5. 15	90. 120	200. 1400
Кровельная	К	5. 30	100	200. 1400

Сендвич-панели

Важно! Допускается по согласованию с потребителем выпуск изделий с иными характеристиками.

Чем хороши сэндвичные панели

Популярность материала у строителей и потребителя легко объяснить. Чем характеризуются многослойные панели?

1. Их использование позволяет в десять раз сократить срок строительства, сэкономить и на рабочей силе.
2. Достойные теплоизоляционные характеристики (стена из панелей 100 мм обладает примерно такой же теплопроводностью, что и кирпичная конструкция толщиной 64 см) помогают оптимизировать затраты на отопление.
3. Небольшая масса изделий и строения в целом позволяет упростить процедуру исследования грунтов и устройство фундамента. К тому же транспортировка и перемещение продукции осуществляется проще.
4. Минимальный срок службы панелей превышает четверть века.
5. Материал не подвержен атмосферным воздействиям.
6. Многие виды панелей отличаются хорошей огнестойкостью.
7. Внешне панели очень эстетично выглядят.

Функциональность строительного материала во многом определяется его многослойностью. Он отлично защищает стены и крышу от низких и высоких температур и осадков, обеспечивает отличную теплоизоляцию и защищает от шума. При небольших затратах на строительство есть возможность в короткие сроки возвести привлекательную и надежную конструкцию.

Важно! Сэндвич-панели выпускают многие производители. Чтобы стать обладателем строительного материала высокого качества, рекомендуется приобретать продукцию проверенных заводов.

Проект дома из сендвич-панели

Рекомендации по применению панелей

Сэндвич-панели могут закрепляться горизонтально, что чаще всего и практикуется, и вертикально. В первом случае монтаж начинается от фундамента постройки, во втором — от угла строения.

Монтаж стеновых панелей

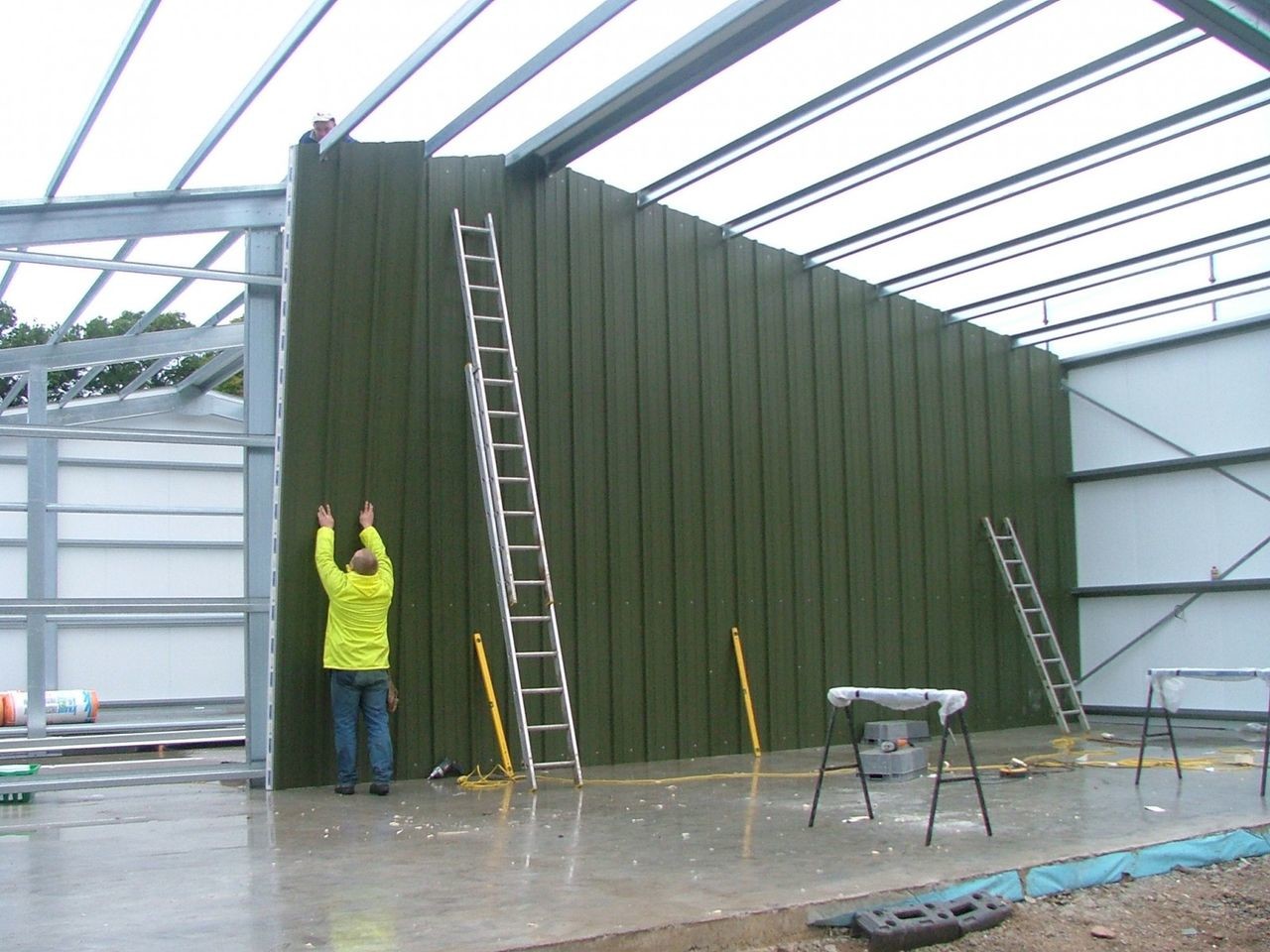

Вертикальная установка материала, как правило, применяется для монтажа конструкций высотой до 6 м. Совмещать два метода монтажа нельзя.

Вертикальная установка панелей

Несколько важных требований при работе с многослойным материалом.

1. Разгрузка производится по одной упаковке при помощи крана или вилочного погрузчика.
2. Пачки требуется размещать на ровной поверхности (устанавливать друг на друга запрещено).
3. Панели для удобства устанавливаются рядом с участком проведения работ.

Монтаж панелей к каркасу или основанию осуществляется при помощи специальных самонарезающих шурупов, произведенных из закаленной стали. Крепеж должен иметь уплотняющую шайбу. Тип метизов определяется в соответствии с видом несущей конструкции и ее толщиной. Она может быть выполнена из бетона, древесины, кирпича или металла.

Саморезы для сендвич-панелей

Перед установкой панелей на металлическое или деревянное основание требуется заранее провести сверление отверстий для монтажа, но при использовании самосверлящих шурупов этот этап не понадобится. Длина крепежных элементов зависит от толщины панели и варьируется от 85 до 235 мм. Наиболее часто используются детали диаметром 5,5 мм.

Для фиксации материала к бетону предварительное устройство отверстий обязательно. Причем как в панелях, так и в основании. Крепятся изделия посредством установки дюбелей.

Крепление панелей

Правила крепления сэндвич-панелей.

1. От краев материала крепеж должен находиться на расстоянии, превышающем 5 см.
2. Установка метизов должна производиться строго перпендикулярно внешнему слою панели.
3. Важный момент, во многом влияющий на качество монтажа — правильное затягивание крепежа. Саморезы с уплотнительной шайбой должны закручиваться до полного соприкосновения с основанием. При этом следует избегать чрезмерного завинчивания, что со временем может привести к разгерметизации соединения.

Для монтажа понадобятся струбцины для поддержки панелей до их полной фиксации. Чтобы обрезать материал, можно использовать пилы (циркулярную или ленточную), лобзик, электроножницы по металлу. Болгарка в данном случае не применяется, так как температурное воздействие, возникающее при работе этого инструмента, приводит к порче материала.

Цены на недорогие сэндвичные панели

Монтаж сэндвич панелей

Перед началом работ необходимо проверить торцы изделий. Утеплитель выступать не должен. В противном случае этот дефект необходимо устранить. На верхнюю часть цоколя необходимо нанести гидроизоляцию.

Технология установки стеновой панели

Шаг 1. Несущее основание очищается от грязи. Чаще всего панели устанавливаются на металлический каркас. Перед началом монтажа его поверхность следует покрыть антикоррозионным составом.

Шаг 2. На верхнюю поверхность цоколя устанавливается широкая бутиловая лента (она должна соприкасаться с каркасом). После этого на нее крепится уплотнительная лента. На каркас также фиксируется уплотнительный элемент. Это позволяет снизить звуковую вибрацию и воздухопроницаемость в местах соединений.

Укладка бутиловой ленты

Шаг 3. На расстоянии 7…9 мм от каркаса устанавливаются цокольные направляющие. В них вплотную к внутреннему ребру укладывается бутиловая лента. Поверх направляющих встык устанавливаются ленты из минеральной ваты.

Укладка ленты поверх направляющих

Шаг 4. По внешней стороне цокольной направляющей монтируется цокольная планка (с нахлестом 10 см).

Монтаж цокольной планки

Шаг 5. Первая панель должна быть установлена строго по уровню, от этого зависит качество всех работ. Стена будет неровной, а в местах соединения элементов возникнут зазоры, от чего пострадает теплоизоляционная способность.

Крепление начинается с верхней части панели и производится с шагом 400 мм. При горизонтальном монтаже на цоколь панель фиксируется пазом вниз.

Установка первой панели

Шаг 6. Перед тем, как установить следующую панель, замок уже закрепленной обрабатывается герметиком. Также можно использовать для герметизации шнур из бутилкаучука диаметром 8 мм.

Шаг 7. Поперечные стыки панелей необходимо проложить утеплителем (минеральной ватой). Этот технологический шов должен иметь толщину не менее 2 см. После окончания установки панелей его уплотняют герметизирующей лентой и закрывают фасонным элементом.

Поперечные стыки прокладываются утеплителем

Шаг 8. Фасонные детали должны устанавливаться с нахлестом. При отделке горизонтальных панелей он должен составлять не менее 5 см, вертикальных — 8…10 см.

Процесс монтажа фасадных панелей

С внешней стороны фасонные элементы крепятся саморезами 28 х 4,8 мм с ЕПДМ-прокладкой (или заклепками) с уплотнением плоскости присоединения герметиком.

Грамотно установленная конструкция из сэндвич-панелей прослужит долгие годы.

Видео — Сэндвич панели: виды, характеристики, плюсы и минусы

Источник: stroyday.ru

Сэндвич-панели для строительства дома: особенности и цены

Хороший дом строится долго. Эта аксиома на протяжении многих лет служила руководством к действию для тех, кто желал обзавестись собственным жильем. Людям, ценящим качество, трудно смириться с мыслью, что теплый и надежный дом, без труда выдерживающий русские морозы, можно возвести за 3 месяца. Технология, возникшая в США, пришла в Россию из Канады, страны, которая также славится отдаленностью от курортов и суровым климатом.

Несмотря на изначальное недоверие, прогрессивная технология утвердилась в отечественной строительной сфере, покорив застройщиков быстротой возведения и качеством, не страдающим от скорости строительных работ. Дома из панелей сэндвич под ключ все чаще превращаются в достойный рассмотрения и выбора вариант.

Сэндвич-панели: внешний вид и назначение

Свое название материал получил благодаря схожести с трехслойным бутербродом, роль хлеба в котором играют две облицовочных поверхности, а роль начинки — слой теплоизоляции. Самой известной разновидностью материала считается СИП-панель (структурно- изолированная панель). Панели нашли применение:

• В жилищном строительстве. Служат основой быстровозводимых каркасных строений.
• В коммерческом строительстве. Для возведения промышленных и крупных общественных сооружений, торгово-складских посещений, залов и автомоек выбирают панели с металлической облицовкой.

Этот бескаркасный строительный материал, отвечающий всем производственным нормам, служит основой для домов, известных под названиями: модульные, панельные, каркасные, каркасно-панельные. По функциональности панели делятся на стеновые и кровельные.

Стеновые

Панели используются для возведения стен, межэтажных перекрытий и несущих перегородок, а также как отделочный материал. По типу внешнего профиля они бывают гладкие и профилированные. Последние делятся на простые и декоративные (с эффектом сайдинга или бревенчатой структуры).

Материал применим для утепления и реконструкции старых зданий. Ключевыми свойствами, определяющими качество панелей, являются прочностные и теплотехнические параметры, а также пределы огнестойкости.

Кровельные

Материал широко используется при монтаже не только скатных крыш, но и других типов кровельных конструкций с углом более 5°. Кровельные сэндвич-панели обладают металлической облицовкой и волнообразным профилем, повышающими жесткость изделий. Профилирование может быть двухсторонним или лицевым. Дополнительные требования, предъявляемые к кровельным панелям — долговечность и высокая несущая способность.

Декоративные (отделочные)

Сэндвич-панели для дома повсеместно применяются при облицовке фасадных частей домов, отделки оконных и дверных проемов (фасонные элементы). Они имеют прекрасный внешний вид, надежно изолируют здание от влаги (что особенно важно при устройстве вентилируемых фасадов) и устойчивы к УФ-излучению. Декоративные панели изготавливаются из:

• Древесины. Применяются для наружных и внутренних отделочных работ.
• Пластика. Практичный бюджетный вариант.
• Металла. Могут использоваться для отделки лоджий и балконов, при реставрации и ремонте.

Материал и конструкция

Сфера использования панелей определяется видом и характеристиками материалов оболочки и наполнителя. Выбор сырья задает качество сэндвич-панелей еще до начала производственного цикла.

Внешний слой

Для внешних слоев используют жесткий листовой материал с защитным покрытием; чаще всего это:

• Оцинкованная сталь (или сплав металлов). Поверхность надежно защищена от коррозии. Дом из металлических сэндвич-панелей отличается прочностью (чем толще слой цинка, тем долговечнее конструкция).
• Гипсокартон. Экологичен (два листа строительного картона разделены слоем гипса); популярный способ отделки жилых помещений.
• Пластик. Различные виды материала служат надежной защитой от перепадов температур, механического воздействия и влаги.
• ПВХ. Разновидность пластика; благодаря жесткости широко применяется для производства оконных откосов.

• ОСП (ориентированно-стружечная плита). Служит основой СИП-панелей. Процесс изготовления материала состоит в склеивании древесной стружки под высоким давлением.

Утеплитель

Распространенным материалом для утепления служит:

• Базальтовое волокно (минеральная вата). Наиболее востребованный вариант с непревзойденными показателями тепло- и шумоизоляции. Вата экологична, не горюча и практична: ее часто применяют в противопожарных перегородках.

• Стекловолокно. По характеристикам напоминает минвату, превосходит способностью к звукопоглощению.
• Пенополиуретан (ППУ, PUR) и его модификации. Легкий и прочный материал с ячеистой структурой. Он безвреден для здоровья, абсолютно не горюч и надежно защищает от влаги.
• Пенополистирол (пенопласт). Панели с этим материалом используются при строительстве нежилых (складов, цехов, бассейнов) и жилых зданий (канадская технология). Материал не поглощает влагу, горюч, в пламени выделяет ядовитые вещества, поэтому не рекомендуется для строений с высокими требованиями пожаробезопасности.

Соединение

Качество домов, возводимых по технологии сэндвич-панелей, напрямую зависит от надежности соединения элементов. Соединения влияют на прочность, внешний вид и теплоэффективность панельных стен. В устройстве элементов используется соединительный замок популярной конструкции «шип-паз» (пазогребневое соединение).

Изгибы (шипы и пазы) формируются при профилировании внешних поверхностей. Благодаря замковому соединению панели идеально стыкуются друг с другом, обеспечивая быстрый монтаж. Производители выпускают изделия с высокоточным двойным и тройным замком (количество зависит от толщины элемента). Если стыковочные замки некачественны и плохо прилегают друг к другу, швы будут негерметичны (будут терять тепло).

Преимущества и недостатки домов из сэндвич-панелей

Материал начал применяться в массовом строительстве более полувека назад. Накопленный опыт позволяет сделать вывод о качествах технологии. К достоинствам сэндвич-панелей относится:

• Экономичность (по сравнению с деревом и кирпичом). Стоимость дома под ключ в 2-3 раза меньше, чем кирпичного.
• Сроки строительства. Работы идут в 3-4 раза быстрее традиционных методов.
• Всесезонность. Монтаж выполняется круглогодично.
• Простота возведения и обработки. Панели легко обрабатываются стандартными инструментами для дерева и металла.
• Срок службы. Составляет 60-70 лет, постройка устаревает скорее морально, чем физически.

• Прочность. Домам из сэндвич-панелей не страшны ураганные ветры и землетрясения. Конструкция выдерживает нагрузку до 10 т/м 2 по вертикали, поперечную — 2 т/м 2 .
• Теплоэффективность. Теплоизоляционные свойства стены из СИП-панелей равны свойствам кирпичной стены толщиной 2 м. При одинаковой толщине панельный дом теплее в 5 раз.
• Влагостойкость и герметичность конструкции.
• Устойчивость к перепадам температур и ультрафиолету.
• Экологическая безопасность.

Недостатки домов из сэндвич-панелей:

• Особенности возведения. Дом собирается как детский конструктор, каждый элемент требует точной подгонки (иначе пострадает теплоэффективность).
• Недостаточная звукоизоляция. Устраняется внутренней и наружной отделкой.
• Особенности каркаса. Металлический несущий каркас необходимо дополнительно защищать от коррозии, деревянный — от гниения.

• Особенности утеплителя. Минвата впитывает влагу и может деформироваться, пенополистирол пожароопасен.
• Неустойчивость к механическим повреждениям.
• Низкий уровень вентилируемости. Устраняется установкой системы вентиляции.
• Непрофессиональный монтаж. Является причиной теплопотерь при эксплуатации дома (зимой возможно промерзание стыков).

Проект домов из сэндвич-панелей под ключ

С каждым годом всё больше людей решают строить дом из сэндвич-панелей, принимая во внимание выгоду не только при постройке, но и при эксплуатации. Строительные компании предлагают дома из сэндвич-панелей под ключ, проекты и цены которых рассчитаны на широкий спектр вкусов и бюджетов. Заключая договор, фирма готовит проект дома с учетом пожеланий клиента и выполняет полный комплекс работ. Строительство проходит несколько этапов.

Выбор проекта

К услугам заказчика обширные каталоги с проектами разнообразного формата. В рамках любого бюджета можно выбрать дом, исходя из площади, архитектурного стиля и дополнительных опций (вида отделки, типа кровли). Панельная технология делает возможным воплощение любых архитектурных идей, дизайнерских задумок и интерьерных решений.

По выбранному проекту делается расчет предварительной стоимости. Дом из сэндвич-панелей является отличным способом сэкономить на:

• Времени. Реализация объекта из сип-панелей потребует до 3 месяцев.
• Фундаменте и рытье котлована. Массивное (и дорогостоящее) основание не нужно.
• Аренде тяжелой строительной техники. Она не нужна.
• Строительных материалах. Дополнительные материалы для утепления стен и крыши не нужны.
• Оплате труда. Не надо оплачивать работу целой строительной бригады в течение долгого времени; с монтажом справятся несколько человек.
• Утилизации. Минимальное количество отходов и лишних (оставшихся материалов); минимум строительного мусора.

• Отделочных работах. Для идеально ровных стен не нужны дополнительные работы по выравниванию.
• Отоплении. Низкая теплопроводность строения позволяет сократить потребление энергии (при эксплуатации).

Подготовка участка

Перед началом строительства необходимо оценить участок; его особенности (рельеф, уровень грунтовых вод и тип почвы) могут повлиять на окончательный вид проекта. Для оценки проводят:

• Геологические изыскания. Они помогают выбрать и грамотно спроектировать фундамент.
• Геодезические работы. Помогут оценить объем земляных работ и привязать строение к участку (посадить дом на участке).

Видео описание

О плюсах и минусах строительства из сэндвич панелей в следующем видео:

Утверждение окончательной концепции проекта

Специалисты оговаривают с заказчиком детали будущего дома; утверждается:

• тип фундамента и стеновой сэндвич;
• вид крыши и тип кровли;
• вариант остекления;
• особенности инженерных решений;
• отделочные материалы.

Оформление документов

За согласованием деталей следует:

• Составление технического задания (чертежей и планов) на все виды работ.
• Просчет сметы проекта. Сумма может возрасти из-за удаленности строительного участка от производственных мощностей компании.
• Составление договора на строительство. Договор содержит календарный план работ, график оплаты заказчиком строительных этапов, юридические обязательства сторон (ответственность участников и гарантии компании).

Строительные работы

Комплекс работ включает:

• Изготовление домокомплекта. Многие строительные организации располагают собственным производством, что значительно сокращает сроки доставки и строительства. В большинстве случаев бригаде требуется 2-3 недели на возведение коробки дома и 2-3 месяца, чтобы закончить наружную отделку.
• Обустройство фундамента.
• Сборка конструкции. Подготовленные части домокомплекта (стены и кровлю) собирают в единое целое, стык в стык. Швы обрабатывают монтажной пеной, герметиками и алюминиевой фольгой.

• Устанавливаются окна и двери.
• Проводятся фасадные работы, включающие дополнительное утепление и оштукатуривание (или другие варианты: сайдинг, блок-хаус, фасадные панели или комбинация материалов).
• Разводка инженерных коммуникаций. Подводится электричество, вода и газ, обустраивается канализация и вентиляция.
• Внутренние отделочные работы. Так как усадка отсутствует, к ним можно приступать сразу.

Видео описание

О монтаже кровельных сэндвич-панелей в следующем видео:

Особенности строительства домов из сэндвич-панелей

Возведение загородного дома панельным способом имеет некоторые особенности:

• Несущая способность. Важный параметр, который закладывается при проектировании. Величины ветровой и снеговой (часто сейсмической) нагрузки на конструкцию в различных местностях отличаются в разы. Допустимая нагрузка рассчитывается с запасом (крыша должна выдерживать не только слой снега, но и человека с лопатой, вышедшего на очистку). Большую роль играет подбор оптимального крепежа и количество точек крепления.
• Расчет теплоэффективности. Теплотехнический расчет задает толщину сэндвич-панелей, которая может составлять от 5 до 30 см. Наиболее широко применяются панели шириной 0,8-1,2 м и длиной от 2 м (длина может достигать 10-13 м и ограничивается только возможностями транспортировки).
• Воздухообмен. Быстровозводимые дома из сэндвич-панелей нуждаются в хорошей вентиляционной системе.

Каркасные дома из сэндвич-панелей: цена

Стоимость стандартного каркасного дома может оказаться гораздо ниже, чем стоимость квартиры в новостройке. При этом владельцы получают гораздо больше полезной площади и возможностей для комфортного существования. При необходимости площадь жилья в будущем можно увеличить за счет пристройки.

Что влияет на стоимость каркасного дома

Стоимость формируется, исходя из площади дома, количества этажей, планировки и сложности проекта (наличия балкона, крыльца или гаража). Дополнительно оплачиваются:

• Индивидуальные (нестандартные) проекты площадью до 50 и более 300 м 2 .
• Изменения в стандартном проекте (например, поднятие потолка).
• Дополнительная комплектация.

Видео описание

О частном доме из сэндвич-панелей в следующем видео:

Стоимость каркасных домов из sip-панелей выражается в следующих средних интервалах (Московский регион):

• Проекты домов до 100 м 2 : 960 тыс. руб. — 1,285 тыс. руб.
• Проекты домов до 200 м 2 : 1,360 тыс. руб. — 1,740 тыс. руб.
• Проекты домов до 300 м 2 : 2,290 тыс. руб. — 3,460 тыс. руб.
• Стоимость индивидуального проекта площадью до 500 м 2 (на две семьи) может начинаться от 5,240 — 5,500 тыс. руб.

Заключение

Сэндвич-панели являются универсальным продуктом, аналогов которому в современном строительстве не существует. Прочные, энергосберегающие дома, позволяющие справить новоселье через несколько месяцев, уверенно набирают популярность. Если дом был возведен из качественных материалов, а технология была соблюдена в точности, он будет обладать высокими энергосберегающими характеристиками, а вам не придется оплачивать обогрев наружного воздуха.

Источник: m-strana.ru
