Что такое шведская технология строительства

Учитывая сложность многослойной конструкции и повышенный объем затрат на ее сооружение, отдают предпочтение утепленной шведской плите, в конкретных ситуациях:

• проживание в климатических зонах с пониженным уровнем зимних температур, а также повышенной влажностью почвы в осенний и весенний период. Многослойная конструкция устойчива к морозному пучению, препятствует значительным тепловым потерям;
• желание владельца будущего строения отапливать здание нетрадиционным методом – с использованием водяных магистралей обогрева. Они располагаются внутри многослойной фундаментной плиты и передают тепловую энергию от носителя на всю поверхность основания;
• строительство здания на проблемных почвах. УШП фундамент можно возводить на любой почве. Многослойная конструкция, усиленная стальной арматуры и залитая прочным бетоном, сооружается на почвах с повышенной концентрацией песчаных частиц, глинистых включений, торфа;
• возведение малоэтажных зданий высотой не более 9 м. Прочность бетонной базы обеспечивает устойчивость бревенчатых срубов, строений каркасного типа, а также построек из пустотелых панелей. Для принятия решения, в случае необходимости, следует сделать прочностной расчет.

Как делается Утеплённая Шведская плита. Самый лучший видеоролик по технологии УШП. Platta på mark

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев

Определяясь с конструкцией фундаментной основы, следует тщательно проанализировать все факторы.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

• Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
• Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
• Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
• Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

• Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
• Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
• Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
• Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

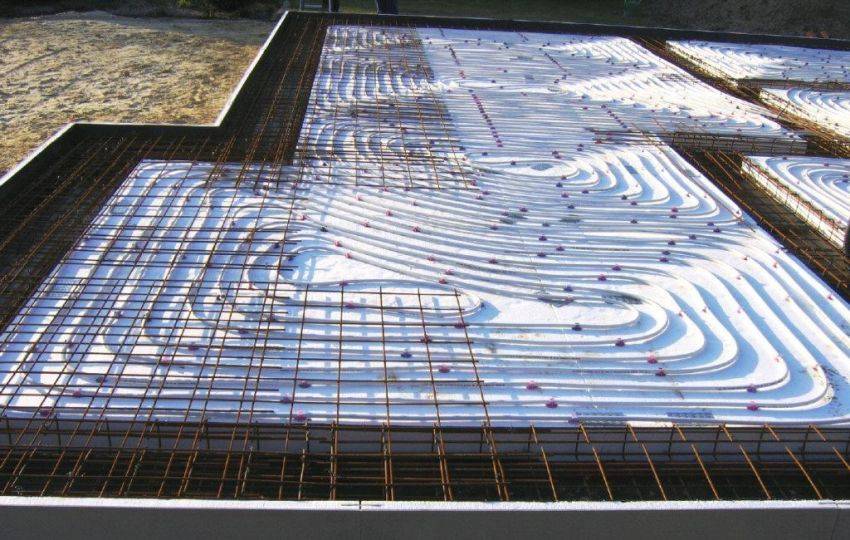

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

• Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
• Отсутствие цокольного этажа и подвального помещения»
• Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
• Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркойшлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

• подготовительные работы перед началом строительства: разметка участка, выемка грунта;
• укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

• устройство песчано-гравийной подушки;
• монтаж всех систем коммуникаций;
• изготовление и установка опалубки;
• монтаж теплоизоляции и системы теплого пола;
• вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
• заливка бетоном с уплотнением глубинным вибратором;
• шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Состав фундамента УШП

В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы утепленного фундамента-плиты

И в конце моего повествования хотелось бы еще раз остановиться на достоинствах выбора шведской технологии устройства фундамента. Они такие:

• Утепленная фундаментная плита – это готовый черновой пол, на который можно настилать деревянные лаги.
• Печь можно устанавливать в любом месте.
• Теплопотери через пол минимальны.
• Трудоемкость и время проведения работ также очень малы (на устройство моего фундамента, без учета времени на застывание бетона, было потрачено 2 дня. Работал я в одиночку).
• Такой тип фундамента подходит для любого вида грунта, даже слабонесущего или с высоким уровнем грунтовых вод.

Если вам только предстоит решить, какой из видов фундаментов больше всего подойдет для вашей бани, я вам советую обратить внимание на утепленную плиту. В эксплуатации она показала себя замечательно: уже два года моя баня стоит на таком фундаменте, совершенно не проседая

Топится баня быстро, тепло сохраняет значительно дольше, чем аналогичные (но без утепленного фундамента) соседские бани.

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании, характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

• высокой скоростью производительности;
• благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
• фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
• обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
• утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
• теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
• благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
• в изоляционном слое исключено появление насекомых и грызунов;
• небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
• наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
• плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

• обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
• благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

• плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
• существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
• УШП нельзя применять при возведении тяжелых многоэтажных строений;
• фундамент исключает создание подвала в доме.

Разновидности плитного фундамента, их характеристики

В настоящее время известно три типа плитного фундамента, каждый из которых имеет свои отличительные особенности. Традиционным считается русский вариант, который был спроектирован отечественными конструкторами. Изделие представляет собой толстую монолитную железобетонную плиту с массивными ребрами. Фундамент характеризуется большим прочностным запасом, отсутствием деформаций, благодаря чему может быть использован при экстремальных условиях эксплуатации.

Технология изготвления финской плиты пошагово

К недостаткам конструкции можно отнести недостаточное утепление и необходимость заливать бетон два раза: первый – для создания ребер жесткости, второй – для формирования непосредственно плиты. Однако это увеличивает период эксплуатации.

Фундамент в виде утепленной финской плиты родом из Финляндии. Конструкция имеет меньшую толщину, но характеризуется достаточной прочностью. Она хорошо утеплена и адаптирована под систему теплого пола. Такой фундамент является холодным контуром. Теплоизоляция толщиной не менее 150 мм монтируется на плиту, отрезая холодный контур фундамента от теплого пола первого этажа здания, который устанавливается в дополнительной армированной стяжке.

Менее энергосберегающей, но более экономичной по сравнению с финским вариантом является утепленная шведская плита. УШП не нуждается в дополнительной стяжке, поскольку система теплого пола монтируется непосредственно в плиту, толщина которой достигает минимальных размеров.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой.

Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

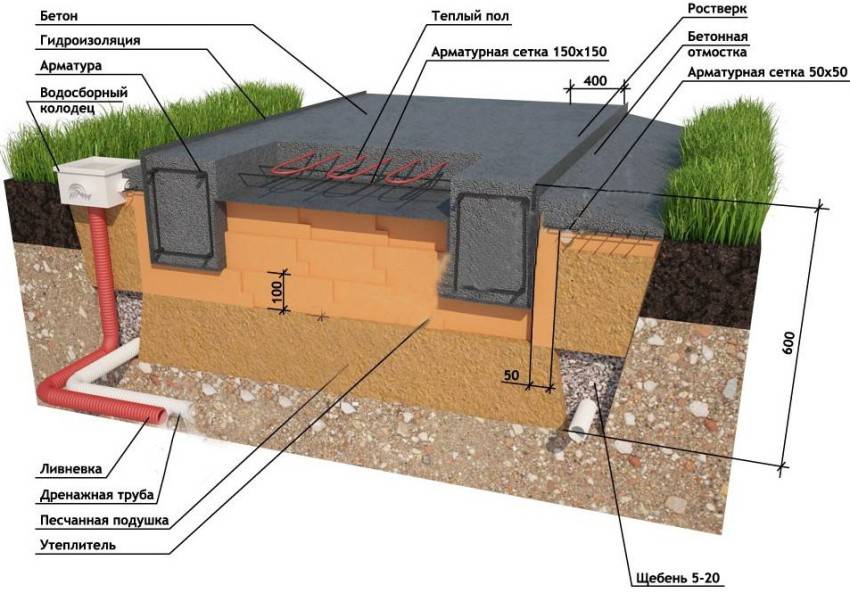

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем.

И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

Фундамент УШП для дома и дачи

Утепленная шведская плита для дома

При строительстве малоэтажных зданий фундамент УШП имеет большое значение, так как в нем сочетается минимальный бюджет и качество проживания. По сути, такая технология представляет обычную утепленную плиту основания. Залить фундамент можно без привлечения спецтехники с минимальными трудозатратами. Благодаря современным технологиям и качественным строительным материалам внутри конструкции можно уложить все коммуникационные системы. Эти качества делают технологию особенно выгодной при строительстве дачи или другой конструкции малой этажности.

Что нужно контролировать при монтаже

Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы

Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям

Особое внимание рекомендуется обращать на следующие моменты:

правильный выбор диаметров при монтаже тёплого пола и арматуры;
материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП.
в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки;
отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке;
использование качественных и оригинальных материалов с гарантированным сроком службы.

Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.

Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.

В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

Источник: nikastroy.ru

Утепленная шведская плита: скандинавские технологии в России

История фундаментов по типу «Утепленная шведская плита» (УШП) в России не насчитывает еще и десяти лет. Впервые об этой технологии нашим соотечественникам на одном из известных строительных форумов рассказал пользователь из Эстонии в 2008 году. С тех пор дискуссии о ее плюсах и минусах не прекращаются, между тем на просторах РФ построены уже десятки тысяч домов на таком основании.

Тренд подхватили и отечественные производители. Корпорация ТехноНИКОЛЬ (один из крупнейших международных производителей надежных и эффективных строительных материалов) выпускает специализированную марку экструзионного пенополистирола и комплектующие для фундамента УШП. О перспективах этой технологии в России, ее плюсах и минусах рассказывает руководитель Инженерно-технического центра ТехноНИКОЛЬ Дмитрий Михайлиди.

В чем особенность фундамента «Утепленная шведская плита»?

«Утепленная шведская плита» — это не просто фундамент, а «нулевой» цикл дома. Он включает в себя встроенные коммуникации: водоснабжение, канализацию, дренажную систему, систему водяного отопления, и является готовым черновым полом. То есть непосредственно на него можно стелить паркет или линолеум.

Название «Утепленная шведская плита» «schwedenplatte», можно сказать, народное. Его мелкозаглубленному плитному фундаменту, утепленному пенополистиролом, присвоили пользователи одного из строительных форумов, на котором и появились первые упоминания о технологии. На самом деле, прообразом «Шведской» плиты стал американский фундамент FROST-PROTECTED SHALLOW FOUNDATION (FPSF).

Его разработали в годы Великой Депрессии в Чикаго. Но широкая известность к технологии пришла с легкой подачи представителей скандинавских стран. В середине прошлого века они всерьез ей заинтересовались. Творчески доработанная в рамках концепции «пассивного» ресурсосберегающего дома технология оказалась широко востребованной.

В начале XXI века число домов на УШП (в разных странах конструкция называется по-разному) в странах Скандинавии перевалило за миллион. Комплексной технологией, сочетающей фундамент, систему коммуникаций и черновой пол, в современном виде мы действительно обязаны Швеции.

Строительство фундамента «Утепленная шведская плита»

Новая волна интереса к технологии УШП в мире связана с развитием идей энергоэффективного строительства?

Во многом это так. Не удивительно, что именно в Европе технология приобрела столь широкое применение, ведь там энергоэффективность рассматривается как составляющая экономической безопасности. Ожидается, что уже через 4 года импортирующие большую часть энергоресурсов страны Евросоюза перейдут на стандарты «пассивного» дома. Россия также держит курс на ресурсосбережение.

Согласно Указу Президента, энергоемкость экономики страны с 2008 по 2020 годы должна сократиться на 40%. Для владельца частного дома энергоэффективность – это, прежде всего, сокращение размеров платежей ЖКХ и повышенный комфорт жизни.

Комплексная теплоизоляция – одно из базовых условий достижения ресурсосбережения. Ведь сейчас в большинстве домов значительные объемы тепловой энергии расходуются впустую – на «отопление улицы» через ограждающие конструкции. Задумываясь об эффективности использования энергии, люди чаще всего утепляют стены и кровлю, недооценивая роль фундамента. Между тем, на него приходится в среднем 15-20% всех потерь домом тепловой энергии (а в случае, если кровля и стены хорошо утеплены – все 50%).

«Утепленная шведская плита» – один из лучших вариантов для фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт. Кроме того, УШП имеет высокие теплоаккумулирующие свойства. То есть бетон накапливает поступающее тепло, а с понижением температуры, вновь отдает его в помещение. Это свойство особенно важно для каркасных, деревянных и домов из SIP-панелей, оно позволяет сохранять в них стабильно комфортную температуру.

Строительство фундамента «Утепленная шведская плита»

Именно такой тип фундамента наша Корпорация выбрала для проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология возведения частных домов индивидуальной планировки на деревянном каркасе «под ключ». Дома, построенные по уникальным стандартам, разработанным нами при участии Института пассивного дома, во всех регионах соответствуют наивысшим классам энергоэффективности А+ или А++ (в зависимости от типа вентиляции). При это рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.

ДОМа ТЕХНОНИКОЛЬ можно строить практически в любой, пригодной для этого точке РФ. Энергоэффективность дает будущему владельцу и большую свободу в выборе участка. Так, сокращение потребностей в тепловой энергии делает вполне доступным по цене отопление электричеством, а негазифицированный участок иногда может обойтись вдвое дешевле. Согласно нашим расчетам, электрообогрев двухэтажного ДОМа ТЕХНОНИКОЛЬ площадью 90 кв. м обойдется в 2500 рублей в месяц (газовое отопление – 500 рублей в месяц).

Если говорить о свободе выбора участка, то выгоды технологии УШП еще более очевидны. Ведь она может применяться практически на любых грунтах, в том числе с высокой вероятностью морозного пучения или слабой несущей способностью. При этом желательно, чтобы глубина котлована была не выше глубины промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно сопротивляется нагрузкам, а теплоизоляция исключает риски деформаций, вызванных процессами морозного пучения. Давление плоской бетонной плиты распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.

Строительство фундамента «Утепленная шведская плита»

Недостатки фундамента «Утепленная шведская плита»

Несмотря на все перечисленные преимущества, не секрет, что достаточно многие в нашей стране относятся к этой технологии скептически. Среди ее недостатков, в частности, выделяют высокую стоимость, возможность усадки теплоизоляционного материала под действием нагрузок, риск разрушения пенополистирола грызунами. Также беспокоит вопрос долговечности.

Действительно, к такому вопросу как устройство фундамента нельзя подходить легкомысленно. Ведь от его надежности во многом зависит долговечность всего дома. Как и другие виды фундаментов, УШП имеет свои сильные и слабые стороны и подойдет для решения только определенных строительных задач. Например, едва ли вы сможете построить многоэтажный дом на УШП. А вот для каркасного или деревянного энергоэффективного коттеджа это оптимальное решение.

Строительство фундамента «Утепленная шведская плита»

Все перечисленные недостатки теоретически могут проявиться – если подойти к выбору строительных материалов и комплектующих без скандинавской скрупулезности или допустить ошибки при монтаже. Именно появление современных износостойких инженерных решений и строительных материалов позволяют такому фундаменту сохранять эксплуатационные свойства на протяжении всего срока службы дома. Технология устройства такого фундамента достаточно проста, но лучше доверить работы профессионалам.

Любой ли пенополистирол подойдет для УШП?

Теоретически да: этот вид теплоизоляции отличает высокая прочность, близкое к нулю водопоглощение, низкая теплопроводность. Но выбор обычного пенополистирола действительно чреват проблемами. Он может дать усадку, в таком фундаменте могут поселиться грызуны. Поэтому лучше выбирать специализированные продукты.

Строительство фундамента «Утепленная шведская плита»

Заметив интерес к технологии УШП, специалисты Научного центра нашей Корпорации задались целью разработать материал, который бы исключал эти недостатки. Результатом их работы стал экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный утеплитель для УШП.

Он производится с добавлением наноулерода, который придает ему характерный серебристый оттенок. Такая технология позволяет снизить теплопроводность материала и повысить его прочность. Так, благодаря низкой теплопроводности для достижения нужного результата достаточно всего 20 сантиметров материала.

Важное преимущество специализированной марки полимерной изоляции – ее повышенная устойчивость как к 10%-ной (как принято рассматривать в строительстве), так и при 2%-ной (возможность определить наименьшую усадку) линейной деформации. Фундамент с применением этого материала способен гарантированно выдержать нагрузку 20 тонн на кв. м. XPS ТЕХНОНИКОЛЬ CARBON ECO SP химически стоек и не подвержен гниению. Его непривлекательность для грызунов подтверждена испытаниями НИИ дезинфектологии и дератизации. Кроме того, как и другие продукты линейки ECO, этот продукт прошел добровольную сертификацию «Листок жизни», подтвердившую безопасность его применения, в том числе, в коттеджном строительстве.

Строительство фундамента «Утепленная шведская плита»

Что касается стоимости УШП, то цена такого фундамента действительно немного превышает альтернативные варианты. Но в совокупности с работами по прокладке коммуникаций и монтажу чернового пола сумма получается даже ниже. Кроме того, выгоды УШП ощутимее, если рассматривать затраты с учетом всего жизненного цикла здания.

Ведь сокращение теплопотерь будет ежемесячно возвращаться в ваш кошелек в виде экономии на оплате услуг ЖКХ. Хочу еще раз подчеркнуть, что «Утепленная шведская плита», как и другие виды фундаментов – не универсальная технология. Она идеально подходит именно для решения определенных строительных задач.

Источник: remstd.ru

Правильный фундамент шведская плита

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью

На рынке строительных материалов представлены широкое разнообразие утеплителей, но обычно для фундаментных работ подходит лишь один его вид — экструдированный пенополистирол («Пеноплекс»). Другие два материала из тройки лидеров по популярности применять нельзя по следующим причинам:

Схема утепленной шведской плиты

• минеральная вата не устойчива к влаге, ее применение для подземной части дома недопустимо, поскольку при намокании она сжимается и перестает выполнять свои функции;
• пенопласт — недорогой материал, которые не обладает высокой прочностью, а фундамент постоянно подвергается повышенным нагрузкам и передает их на грунт основания.

Утепление пенополистиролом фундамента и отмостки

К преимуществам экструдированного пенополистирола можно отнести:

• долговечность;
• устойчивость к гниению, плесени и грибку;
• устойчив к воздействию влаги, характеризуется низким водопоглощением;
• некоторые производители выпускают виды, которые относятся к слабогорючим материалам (устойчивость к огню при строительстве фундамента малоактуальна, поскольку утеплитель с одной стороны защищен слоем бетона, а с другой грунтом);
• безопасность для человека, материал не выделяет вредных веществ и не приводит к возникновению болезней;
• повышенная прочность (по сравнению с пенопластом) позволяет выдерживать нагрузки от людей, мебели и оборудования.

Важно не допускать контакта теплоизолятора с химическими соединениями или растворителями. Он разлагается при таком воздействии

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

1. Рытье котлована.
2. Выравнивание площадки.
3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

1. Устроить дренаж и сделать песчаную подушку.
2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
3. Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

• монтаж труб для системы «теплый пол»;
• укладку канализационных и водопроводных труб;
• укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Плюсы и минусы

УШП-фундамент широко применяется в современном строительстве, так как в отличие от других видов оснований является бюджетным вариантом и имеет много преимуществ. К плюсам этой конструкции можно отнести, например, минимальные сроки установки – полный монтаж плит, как правило, выполняется в течение двух недель.

Также такой материал имеет хорошую теплоизоляцию, ведь благодаря пенополистиролу, который входит в состав материала, исключается промерзание почвы под основой фундамента, что уменьшает риск просадки и пучения земли. Кроме этого, существенно снижаются расходы на обогрев здания.

Материал имеет высокую прочность на сжатие и устойчивость к влаге, поэтому такой вид фундамента является долговечным и может надежно прослужить десятки лет, сохраняя свои первоначальные характеристики

Во время возведения шведских плит важно также учесть и их недостатки:

• основная часть коммуникаций устраивается в фундаменте, а это значит, что в случае необходимости выполнить их замену, сделать это будет трудно, так как доступ к ним невозможен;
• не рекомендуются плиты УШП для строительства тяжелых и многоэтажных зданий – технология их монтажа предусмотрена только для небольших строений;
• такое основание не предусматривает возможность реализации проектов для домов с подвалом.

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

• Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
• На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
• На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
• Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
• Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

Немного о фундаменте

Итак, что такое шведская плита? Данный тип фундамента имеет вид утепленной плиты. Плита – однородная и представляет собой монолит.

Нижняя часть плиты утеплена слоем пенопласта. В ее поверхность монтируется система напольного отопления.

В каких случаях рекомендуется использовать фундамент шведская плита:

• При проведении строительных работ на почве с большим уровнем влажности;
• Необходим для строительства на слабом грунте;
• Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
• Идеален для работ на неровных территориях с частыми перепадами высоты.

Как сделать опалубку под фундамент

Когда место под фундамент полностью размечено и подготовлено, можно смело приступить к сборке опалубки. Лучше всего для неё использовать обзольную доску, так как стоимость её минимальна. Отлично подойдет толщина 25 мм. Впоследствии такую древесину можно использоваться на дрова – для бани или же камина.

Из досок необходимо изготовить специальные щиты, которые в дальнейшем будут соединяться. На выходе должен получиться большой короб, внутри которого будет располагаться будущей фундамент. По ширине длину щита нужно сделать равной ширине фундамента. По длине следует сделать припуск, величина которого составляет 2 – 4 см. Это позволит при помощи гвоздей плотно сколотить короб.

Когда щиты готовы, следует закрепить их к металлическим трубам, забитым с внешней стороны. Это позволит избежать вероятности падения. После завершения данной операции следует выстелить деревянные щиты рубероидом. Длина рулона рубероида обычно составляет 15 м, ширина – 1 м. Чтобы не испытывать затруднений с его резкой, можно распилить ножовкой рулон пополам. (рис. 2)

Изготовление опалубки для фундамента плиты

Этапы устройства УШП фундамента

Котлован под УШП

Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.

Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.

Геотермальный контур

Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.

Изоляция котлована

Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.

Песчаная подушка

Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.

Расход песка. На дом 9×15 уходит 160-165 кубов песка.

Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.

Каналы под коммуникации

Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.

Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

Укладка утеплителя

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.

По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.

По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.

Армирование плиты

Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.

После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.

Монтаж коллектора водяного теплого пола

Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.

Прокладка скрытых коммуникаций

Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.

Заливка плиты фундамента

Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.

Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.

До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.

Другие статьи раздела: Фундамент

• Фундамент ребристая плавающая плита (РПП)
• Выбираем фундамент деревянного дома
• Мелкозаглубленный фундамент
• Фундамент на винтовых сваях
• Строительство бутобетонного фундамента
• Фундамент глубокого заложения
• Столбчатый фундамент своими руками
• Монтаж ленточного фундамента своими руками
• Что такое ленточный фундамент
• Фундамент УШП — утепленная шведская плита

Новые статьи

• Монтаж ленточного фундамента своими руками
• Что такое ленточный фундамент
• Столбчатый фундамент своими руками
• Фундамент глубокого заложения
• Мелкозаглубленный фундамент

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль;
Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см;
Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение);
Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала;
Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения;
Армирование плиты;
Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов;
Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности;
Шлифовка поверхности и её выравнивание.

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Устройство основания

Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:

толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
верхний слой почвы убирают перед строительством плитного фундамента

Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.

Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.

Котлован должен быть немного больше периметра фундамента

Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.

Недостатки утепленной шведской плиты

Как и у любого другого фундамента, у шведской плиты есть и свои минусы.

• УШП идеальна только для ровных территорий, устройство такого фундамента на склоне будет стоить на порядок выше, но такой вариант тоже возможен. При этом ошибки в подсчетах могут привести к продавливанию и разрушению фундамента. В этом случае оптимально устройство свайного фундамента или опорно столбчатого фундамента.
• Предъявляются высокие требования к уровню мастерства специалистов, так как в основе плиты прокладываются сложные сети коммуникаций, которые под силу сделать только профессионалам.
• Также стоит отметить сложность ремонтных работ коммуникативных линий, находящихся под слоем бетона.
• В некотором смысле к минусам можно отнести высокую цену пенополистирола, которого требуется достаточно большое количество для утепления всего пятна фундамента и отмостки.
• УШП, как правило, не предусматривает возможность постройки подвальных помещений, однако некоторые умельцы обходят и эти ограничения, заливая монолитные подвальные помещения под плитой.

Недостатки УШП фундамента

Несмотря на больше количество плюсов, УШП фундамент для каркасного дома обладает следующими минусами:

Высокая стоимость работ

Приходится принимать во внимание все тонкости технологии, задействовать в процесс качественные материалы.
Возводить такой фундамент разрешается только на ровной местности, на перепадах высот потребуется выравнивание, а это уже дополнительные расходы.
В доме, построенном на УШП фундаменте, отсутствует подвал.
Трудный доступ к инженерным коммуникациям, вмонтированным в основание дома. При возникновении аварийной ситуации придется долбить полы.

Советы

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание

Важно также рассчитать ширину фундамента под несущими стенами
Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.

• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
• Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
• Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
• Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
• После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.

• После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
• Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
• Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
• Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
• Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.

О том, как уложить УШП-фундамент, смотрите в следующем видео.

Расчет

Монтаж шведских плит необходимо начинать с предварительных расчетов, учитывая особенности грунта, нагрузку конструкции и влияние атмосферных осадков. Поэтому, в первую очередь, обязательно определяют тип почвы на земельном участке, где планируется застройка. Кроме этого, изучают уровень размещения грунтовых вод и глубину промерзания слоев земли. Главной задачей расчетов является составление проекта конструкции, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

• общая площадь основания;
• периметр УШП;
• высота и длина несущих ребер;
• толщина песчаной подушки;
• объем и масса бетона.

Армирование фундамента

Схема армирования монолитной плиты фундамента, легко воспроизводимой в российских условиях, не требует специальных материалов и инструментов. По технологии, такая плита проходит армирование прутами. Для прочности фундамента делается внешний контур, ростверк, он будет своеобразным ребром жесткости для конструкции.

Основная поверхность монолитной плиты выкладывается одним слоем арматуры таким образом, что получается сетка из прутов, с размерами каждой ячейки примерно 150 на 150 миллиметров. При стыковке арматурных прутьев нужно делать нахлест прута на прут примерно в 20-30 сантиметров, что поможет избежать расхождения прутов в процессе заливки бетоном.

Необходимо также скрепить пруты хомутами через равные промежутки, чтобы они оставались на своем месте, не сдвигались под действием бетонного раствора при заливке и высыхании

Стоит обратить внимание на то, что схема армирования монолитной плиты фундамента, которой пользуются профессиональные строители, предполагает использование связок и хомутов, а не сварки, которая дает меньшую прочность конструкции.. Перед заливкой плит укладываются контуры для обогрева пола, которые закрепляют хомутами по периметру фундамента и подключают к коллектору

Перед заливкой плит укладываются контуры для обогрева пола, которые закрепляют хомутами по периметру фундамента и подключают к коллектору.

Закладка шведской плиты

Работы начинаются с подготовки котлована. Нужно вырыть яму, которая будет немного больше размера фундамента, потому что под отмосткой тоже укладывается песчаная подушка с утеплителем и элементами дренажной системы.

Технология закладки своими руками такова:

1. Прежде чем выполнять все работы, выполняется подвод инженерных коммуникаций.
2. Дно котлована нужно выровнять, при этом сделать небольшой склон к краям плиты.
3. По периметру вырывается небольшая траншея для дренажной системы.
4. В траншею укладывается труба для сбора воды, концы которой выводятся в дренажный колодец. Читайте подробней про установку отливов для цоколя фундамента.
5. Выполняется засыпка песчаной подушки. Песок служит для отвода воды и для компенсации пучинистых сил. Поскольку плита сама по себе слабая, то к этому отрезку работ нужно отнестись ответственно. Песок нужен чистый, однородный, его следует тщательно утрамбовать.
6. Укладывается утеплитель. Он должен образовать сплошное покрытие под всей площадью опоры. Обычно под несущими стенами плита снабжается усиливающими балками с нижней части.

Важно при заливке аккуратно работать инструментом, чтобы не повредить трубу отопления. Если нарушится ее герметичность, то через отверстие вода будет сочиться в бетон, способствуя его разрушению

Стоит помнить, что утепленная экструдированным пенополистиролом плита не позволит влаге пройти вниз, вся вода будет скапливаться в бетоне и выходить на поверхность.

До начала работ следует тщательно продумать обустройство дома. Утепленная плита с водяным обогревом внутри не позволит в дальнейшем сверлить в ней какие-либо отверстия. Даже завинтить анкер или дюбель-шуруп — уже большой риск.

Смотрите нашу видео-подборку по созданию УШП:

Преимущества УШП фундамента

Высокая популярность представленного материала обусловлена следующими его достоинствами:

1. Интегрированный теплый пол и прочие коммуникации в фундаменте, в результате чего можно сэкономить время.
2. При монтаже пола из плитки или ламината нет необходимости выполнять стяжку.Для шведской плиты уже характерна идеально ровная поверхность, на которой отсутствуют температурные швы.
3. Толщина плиты фундамента принимает значение 20 см, благодаря чему можно сократить расходы на отопление.
4. Материал предохраняет почву от промерзания и уменьшает вероятность пучения.
5. Сооружение фундамента не предполагает использование тяжелой техники, которая может разрушить ландшафт.
6. Шведскую плиту можно использовать при обустройстве фундамента для домов высотой в 1-2 этажа.
7. В каркасном доме, построенном на шведской плите, никогда не будет возникать плесень и сырость.
8. Быстрое возведение УШП.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Источник: stroimpilim.ru
