Что значит ригель в строительстве

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Разновидности ригелей

Виды ригелей довольно разнообразны. Они отличаются по материалу изготовления, форме, размерам, поперечным сечениям, способу установки и крепления

Что такое РИГЕЛЬ? / архитектура

Железобетонный

Изделия изготавливаются и транспортируются в соответствии с ГОСТом и соблюдением технической документации. Их применяют для соединения стоек строительных рам, объединения опор и колонн, создания стропил.

Ригель ЖБ производится из тяжелого бетона марки В 22,5-60. Основные его свойства – водонепроницаемость, пожаростойкость, морозоустойчивость, невосприимчивость к коррозии и прочим агрессивным воздействиям.

Разновидности:

• Двухполочные, предназначенные для опоры плит с двух сторон. Имеют Т-образную форму.
• Однополочные. Имеют Г-образню форму и фиксируют перекрытия с одной стороны. Зачастую применяются для лестничных пролетов во время сооружения различных помещений.
• Бесполочные, отличающиеся прямоугольным сечением. Чаще всего используются при перекрытиях специфического типа.

Также существуют ЖБ-ригели под ребристые, прямоугольные, консольные плиты, для установки в лестничных пролетах, создания опоры балконных плит.

Строительные бетонные элементы обязательно должны соответствовать определённым требованиям.

• Изготавливаться из качественного проката, прошедшего термическую закалку.
• В опорных частях должны находиться соединительные стержни, которые в дальнейшем приваривают к опорам.

Деревянный

Ригели, изготовленные из дерева, чаще всего используют при возведении невысоких каркасных сооружений.

В основу конструкции положены рамочные каркасы, к которым крепятся панели.

Такой способ строительства считается наиболее доступным, недорогим и быстрым.

Металлический

Жб-конструкции отличаются повышенными несущими характеристиками, однако бетонная заливка делает их очень тяжелыми. При строительстве навесных сооружений проще использовать металлический ригель. Он намного легче, но такой же прочный и устойчивый.

Металлические «балки» бывают:

• несущие, принимающие нагрузку со всех направлений;
• ветровые, рассчитанные исключительно на горизонтальные нагрузки.

Маркируются изделия с учетом ряда характеристик, собранных в три основных критерия:

• Тип поперечного сечения, типоразмеры, рассчитанные в дециметрах.
• Класс металла и его несущие способности.
• Технические особенности, например, устойчивость к агрессивной среде и пр.

Как сделать самостоятельно?

Этапы работы сводятся к последовательным действиям:

Установка опалубки. Днище выстилают дощатым щитом, боковые стенки — доской до 5 см толщиной и тщательно закрепляют. Для легкого снятия опалубки бока отделяют рубероидом или полиэтиленом

Важно соблюдать точность геометрических форм.
Изготовление арматурного каркаса. Можно делать один каркас — нижний или добавлять верхний при усиленных нагрузках

Арматура должна быть цельной по длине и не тоньше 1 см.
Бетонирование. Смесь готовится из цемента, песка, щебня в соотношении 1:1:2. Щебень мелкофракционный. Бетонный раствор заливают непрерывно. Желательна утрамбовка глубинным вибратором.
Удаление опалубки. Боковые стенки убирают через 3 дня, подпорки оставляют на 28 суток.
Через месяц специалист лаборатории должен проверить качество ригеля.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Расчет сечения ригеля железобетонного. Конструкция

Главной целью расчета является создания баланса между способностью бетона на сжатие и арматуры на растяжение. Расчет можно провести с помощью одного из двух способов:

• Используя статический способ.
• Используя кинематический способ.

С помощью 4 нормальных сечений можно подобрать сечение продольной арматуры: 1 и средний пролет, 1 промежуточная и средняя опоры. Расчет поперечной арматуры необходим для 3 наклонных сечений: возле 1 промежуточной опоры с левой стороны и возле крайней с правой стороны.

Установка и монтаж

Монтаж ригеля состоит из серии подготовительных и основных процессов. К первым принято относить транспортирование и складирование. Ко вторым – подъем, установка, промежуточное присоиденение, обработка стыков и швов, работы по защите от коррозии, остаточное закрепление.

От того, насколько качественно будет проведен монтаж ЖБ ригелей, зависит надежность всей конструкции. Именно поэтому следует доверить эту работу высококвалифицированным монтажникам с опытом подобной работы.

Трудоемкость работ зависит от массы и конструкции используемых железобетонных ригелей.

Цена и стоимость

Как правило, стоимость ригеля будет зависеть от линейных параметров изделия, его массы и того, как выполнено армирование. При выборе материалов для строительства не надо отталкиваться от цены – подойдите к изучению вопроса тщательно, ведь от этого зависит безопасность людей.

Купить железобетонный ригель можно только лишь у производителя или специализированную компанию, так как самостоятельно изготовить его невозможно. Стоимость доставки зависит от массы заказанной продукции и размеров заказа, а также местонахождения получателя.

При необходимости можно изготовить ригель по Вашим параметрам. Для того, чтобы просчитать стоимость такого заказа следует обратиться к нашим менеджерам.

Наша компания предлагает оптимальные цены и соотношение «цена-качество» для железобетонных изделий благодаря длительному и успешному пребыванию на рынке этих услуг. Мы гарантируем качественные ЖБ ригели по ценам, близким к себестоимости. Чтобы лично удостовериться в этом предлагаем просмотреть каталог продукции.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

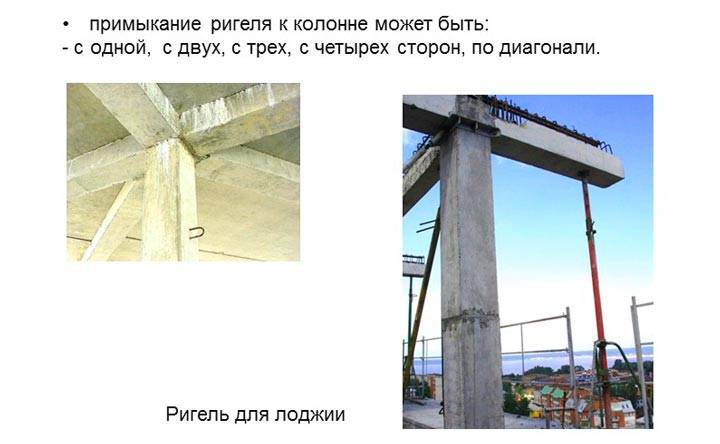

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов.

Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?

Прежде, чем ответить на этот вопрос, давайте вспомним, что любая продукция ЖБИ подвергается постоянному воздействию дождя, снега, морозов и это отрицательно влияет на эксплуатационные характеристики железобетонных изделий. В каркасном строительстве очень опасно разрушение балок, плит и ригелей под атмосферным воздействием и, конечно, в большей мере защиты от этого требуют ригеля строительные.

Предприятия химического сектора постоянно работают над созданием продуктов, улучшающих рабочие характеристики многих строительных материалов, и не последнее место занимают различные химические добавки для бетонов. Компания GOODHIM наряду со многими эффективными добавками разработала уникальный суперпластификатор для бетонных изделий.

Добавление пластификатора в бетонную смесь повышает ее пластичность и текучесть на столько, что она равномерно заливается в форму и обволакивает арматурный каркас, положительно влияя на проникновение связующих частиц ингредиентов, сокращая водоцементное соотношение тем самым увеличивая прочность железобетонного изделия.

Суперпластификатор INTERPLAST AT от Гудхим универсальная добавка для бетона, повышающая его прочность, водонепроницаемость и морозостойкость до 150 циклов, что делает ригеля с этой добавкой практически не разрушаемыми.

Купите оптом по выгодной цене

Суперпластификатор универсальный для бетона INTERPLAST АТ

Добавка на поликарбоксилатной основе GOODHIM INTERPLAST AT для теплых полов

Суперпластификатор универсальный для фундамента GOODHIM INTER PLAST AT F

Что такое ригель

Изготавливается ригель из железобетона или дерева, он предназначен для связки вертикальных конструкций, служит опорой для плит перекрытия. Благодаря этим элементам формируется каркас возводимого здания, обеспечивается нужная геометрическая форма.

Чтобы справляться с возложенной функцией, ригель должен удовлетворять определённым требованиям, которые предписаны нормами ГОСТ за номером 18980-90. Готовое изделие обладает следующими техническими особенностями:

высокой устойчивостью к температурным колебаниям;

нейтральностью к любой агрессивной среде;

высокими показателями прочности, огнеупорности и влагоустойчивости;

невосприимчивостью к коррозийным изменениям.

В настоящее время, выпускается три категории ригелей:

Выполнен в Г-образной форме. Предназначен для односторонней поддержки перекрытий.

Т-образная конструкция для двусторонней поддержки плит перекрытия

Балка с прямоугольным сечением, применяемая для перекрытий конкретного типа.

В любом случае, готовая продукция должна обладать высокой степенью жёсткости, быть устойчивой к появлению трещин и сколов.

Отличие ригеля от балки

Строительная индустрия развивается активно, что увеличивает количество новых терминов с каждым днем. Их правильное применение зависит в большей мере не от того, как мы их понимаем, а чем названия отличаются между собой в практическом применении.

Двутавровый ригель для опалубки перекрытий

Очень жаль, что не только люди, далекие от строительной сферы, но и инженеры часто попадают в тупик, особенно в том случае, когда их спрашивают о разнице между балкой и ригелем. Она действительно есть и нельзя на это закрывать глаза. Данный раздел раскроет ответ на этот сложный технический вопрос.

Что это такое

Выше мы узнали, что ригелем называют горизонтальный опорный элемент. К нему пристраиваются другие несущие конструкции, и его основной функцией является распределение нагрузки стропил на балки. Он может быть изготовлен из разных материалов, в том числе и из железобетона, от чего в итоге и зависит его форма.

Ригель считается основой будущего каркаса

Балкой называют конструкционный строительный элемент, главной функцией которой является работа на изгиб. Она является несущей конструкцией, которую чаще всего изготавливают из древесины или металла.

Двутавровая металлическая балка

Давайте сравним

Итак, мы выяснили понятия, теперь давайте определим, в чем же собственно разница между ними и почему категорически нельзя заменять одно другим.

Вы можете ригель назвать балкой, однако примите во внимание то, что он станет несущим элементом, установленным горизонтально. Тем самым у вас он станет несущей балкой, являющейся основой будущего каркаса, который возводится именно с помощью балок

Использование ригеля в качестве несущего элемента

Так как они работают на изгиб, с их помощью возводят не только чердачное помещение, но и межэтажные перекрытия. В этом и есть одно из отличий, так как ригель является стержнем строительной конструкции, в то время как балка используется для создания каркаса.

Поэтому сфера использования первого гораздо шире, из-за того, что он считается основным элементом строительного процесса. Балки же применяют лишь как элемент покрытия или перекрытия. Данная особенность еще связана с тем, что они могут быть только металлическими или деревянными, а вот ригель – еще и из железобетона. Это существенно расширяет сферу его применения.

Следует также отметить, взяв за основу процесс строительства и его терминологию, что балка все таки самостоятельный конструкционный элемент, размеры которого при проектировании тщательно рассчитываются. Ригель же часть рамы, жестко связанной со стойками, так что в процессе проектирования расчет не производится.

Если брать во внимание данные сведения, понятие балки предстает перед нами в более широком свете, а вот назначение ригеля определено четко и не изменяется в зависимости от условий. Мы подошли к тому, что можем сказать:

Мы подошли к тому, что можем сказать:

• балка – широкое понятие;
• ригель – является балкой, но выполняет узкоспециализированную функцию.

Изготовленный своими руками ригель выполняет функцию балки

Подытожим наши исследования:

3. Является частью опорной рамы, которая тесно связана со стойками.

4. У него широкая сфера применения.

5. Изготавливается из дерева, металла и железобетона.

6. Стержень любой конструкции.

3. Это – самостоятельный расчетный и строительный элемент.

4. Бывает из металла и дерева.

5. Основа для создания каркаса.

Материалы и характеристики

Проектная, передаточная и отпускная прочность материала ЖБИ в 3 временных точках должна быть заверена и соответствовать нормам для холодного и теплого времени года.

Тяжеловесные бетоны (от В22,5 до В60) являются основой прочности. Проволока, нужного класса и упроченной вытяжки арматурная сталь, арматурные стальные канаты, арматура горячекатаная, механически усиленная служат материалом для армирования железобетона.

Кроме этого, стройматериал должен иметь запас:

• огнестойкости;
• влагонепроницаемости;
• антикоррозийной защиты;
• сопротивления составам агрессивных газов;
• морозостойкости.

Дополнительные характеристики изделий:

1. Бетонный ригель должен выдерживать контрольные нагрузки, предусмотренными рабочими чертежами при испытании, обладать требуемой трещиностойкостью, жесткостью.
2. От арматуры до поверхности защитный слой бетона нормируется по толщине, в том числе в зоне расположения монтажных петель, закладных изделий.
3. Когда материал достигает установленного значения передаточной прочности (указана в чертежах), нужно произвести в предварительно напряженных деталях отпуск натяжения арматуры (передачу усилий обжатия).
4. В холодное время для узлов покрытий прочность бетона должна быть повышена до 90%, междуэтажных перекрытий — до 85%.

Как сделать ригель?

Прямо на стройплощадке возможно отлить железобетонный ригель. Тяжелое монолитное изделие не должно формировать каркас в деревянных или каркасных постройках. Его использование потребует внимательнее рассчитать прочность фундамента. На подготовительном этапе создается прочная опалубка, задающая правильные, точные геометрические размеры и форму с ребрами жесткости. Для формирования дна формы используются металлические листы (доска), для боковин — толстая влагостойкая фанера.

Форма устанавливается на т-образные опоры из досок и горизонтируется. Ее дно и внутренние стенки аккуратно укрываются рубероидом (пленкой). Длина и нагрузки на железобетонную конструкцию определяют количество каркасов армирования (верхний, нижний), формируемых в ригеле.

Высота нижнего края нижнего каркаса над дном составляет не менее 3 см, а верхний должен располагаться в 3-х см ниже уровня верхнего среза формы. Армирующие каркасы формируются за пределами формы и затем устанавливаются в нее.

Низовая арматура делается непрерывной и укладывается продольно (принимает нагрузку на растяжение), ее диаметр — не меньше 1 см. Каркасы обвариваются (вяжутся проволокой). Нижнее продольное армирование не стыкуется в центральной трети длины, а верхнее — на крайних четвертях длины. Бетонный раствор замешивается из частей щебня, песка, цемента в пропорции 4/2/1 и воды.

Заливка делается непрерывно, смесь трамбуется вибратором. Уход за бетоном изделия первые 7 – 10 суток осуществляется по сезону.

Боковые щиты снимаются через 2 недели, нижняя опора ригеля сохраняется до истечения 28 суток. Затем инструментально проверяется качество бетона. При положительном результате ригель нагружается после полного набора марочной прочности.

Вывод

Железобетонная конструкция, называемая «ригель», является центральным несущим конструкционным элементом каркасов зданий. Данные изделия имеют неизменное назначение в отличие от балок, которые являются наполнителями каркасов строений.

В зависимости от типа опалубочной системы различают ригели:

1. Стальной линейный (прямой) — для монтажа вертикальных элементов (стен, шахт, опор). Длина от 70 до 400 см.
2. Стальной угловой. Элемент имеют форму буквы «Г» (угол 90°), предназначен для опоры и фиксации балок на стыках стен. Длина от 70 до 350 см.
3. Стальной угловой для опалубки колонн. Элемент состоит из двух деталей одинаковой длины, стыкующихся между собой под прямым углом. Длина от 50/50 см до 150/150 см — подбирают под размеры колонны, ригель должен полностью охватывать ее с двух сторон.
4. Деревянный — для опалубки перекрытий. Другое название — ригельная двутавровая балка (маркировка БДК и БДК-1). Опалубочная система для заливки железобетонных межэтажных перекрытий состоит только из балок. Ригелями в ней называют поперечные детали, опирающиеся на вертикальные стойки и являющиеся в свою очередь опорой для продольных элементов. По форме и материалу элементы в такой системе ничем друг от друга не отличаются. Стандартные размеры ригеля для опалубки перекрытий: длина 3 м (на заказ от 1,5 до 6 м); ширина 8 см, высота 20 см. Вес погонного метра: БДК — 4,8 кг, БДК-1 — 5,5 кг. Предельно допустимая нагрузка: БДК — 1 т/пог.м; БДК-1 — 1,1 т/пог.м.

Все виды опалубочных ригелей можно взять в аренду. Покупка целесообразна только для крупных компаний, занимающихся монолитным строительством на постоянной основе. Купить стальные ригели можно только в комплекте с опалубкой, деревянные продаются отдельно.

Чем отличается ригель от балки |

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой. Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля. Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками

Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально. Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса

А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.

Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия.

Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования. Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

TheDifference.ru определил, что отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию. Он устанавливается лишь в горизонтальном виде. Балка работает преимущественно на изгиб. Назначение балки заключается в перекрытии строительных конструкций. Балка – самостоятельный строительный и расчетный элемент.

Ригель – это часть опорной рамы, тесно связанная со стойками. Сфера применения ригеля более широка. Он производится из дерева, металла и железобетона. Балки бывают деревянными и металлическими. Ригель – это стержень любой конструкции.

Балка является основой для построения каркаса.

Источник: ac-bastion.ru

Что такое ригель и чем он отличается от балки

Есть врезной замок и накладной ригельный. Самые простые в установке накладные ригельные замки, а надежные — кодовые, которые устанавливают на сейфы, шкафы с ценными вещами и бумагами. Главное — приобретать качественные броненакладки, тогда взломщик не сможет осуществить кражу.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов.

Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным.

Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

Где применяется

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.
• В стропильной системе — стропила.

Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала.

Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

• соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
• всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
• чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры. Его функции:

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Строительство из древесины

В деревянном домостроении при обустройстве скатных крыш, балка подобного типа связывает стропила и образует с ними единый жестко закрепленный каркас. Часто в малоэтажных постройках при помощи выносных ригелей обустраивается терраса.

Устанавливаются выносные стойки и опирание происходит только на наружную стену и выносной вертикальный брус. На верхней части этого каркаса вполне возможно обустроить еще одну комнату. По форме такие соединительные детали имеют вид бруса.

Из металла или железобетона промышленность выпускает, как правило, поперечины сплошного, прямоугольного, линейного или двутаврового типа. Их сечение определяется несущей нагрузкой. Такие виды метеллических или железобетонных изделий применяются при монтаже зданий любой этажности разного предназначения.

Особую популярность в многоэтажном строительстве имеют поперечные железобетонные конструкции. Надежность и прочность таких форм способствует их длительному сроку эксплуатации. Также для потребителей является привлекательной и цена. Невысокая стоимость делает ригели из железобетона доступной строительной деталью при возведении построек любого назначения.

Ригели из металла в основном используются при монтаже мостов или других подобных сооружений. Установка балок поперечного назначения способствует устойчивости всего каркаса постройки.

Ригель используется в строительстве, но даже люди с профильным образованием не всегда могут объяснить целевое применение этого элемента в конструкции зданий. Более того, ригель часто путают со строительными балками, забывая, что это абсолютно разные изделия. Разберёмся в особенностях и технических характеристиках каждого элемента.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и ;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

• используется качественный прокат, прошедший термическую закалку;
• арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
• в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. https://www.youtube.com/embed/chHRTsEcqnQ

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

• прямоугольную, без выступов (без полок);
• с одной полкой (Г образные, однотавровые);
• с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Источник: zalpstroy.ru

Что такое железобетонный ригель в строительстве и чем он отличается от балок

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Что такое ригель

Ригелями называются ЖБИ с армированием, которые используются для соединения вертикальных конструкций (стеновых панелей, колонн и подвесов). При этом эти изделия берут на себя нагрузку как самих перекрытий, так и других элементов. Благодаря бетонным ригелям формируется прочный «скелет» постройки, гарантирующий геометрическую стабилизацию всего сооружения.

С помощью ригельных опор поднимают цоколь, укрепляют и снимают с него излишнюю нагрузку. Также эти железобетонные изделия задействуют при возведении широких лестничных пролетов для ангаров, торговых залов и многого другого.

Некоторые утверждают, что ригель и балка ЖБИ это практически одно и то же, и вся разница заключается только в размерах изделий. На самом деле это не совсем правильное утверждение.

Где применяется

Широкую сферу применения имеют ригели. С их помощью делают оконные проемы, устанавливают ограждения, широко используют в транспортной инфраструктуре для парапетов, мостов, переходов и прочих элементов развязки. В энергетике эти изделия применяют для повышения устойчивости и несущей способности мачт электропередач путем увеличения площади их фундамента. При возведении многоэтажных зданий в крупногабаритных конструкциях применяются несущие железобетонные элементы длиной 12 метров. Такой тип метража надежнее, чем стальные образцы.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

• Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
• Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Строительство опор моста через реку Волга в Костроме

Сборные столбчатые железобетонные опоры под балочные пролетные строения длиной 32 м эстакадной части моста через р. Волгу в Костроме (рис. 4) собирали при помощи козлового крана грузоподъемностью 45 т, передвигающегося по специальной подкрановой эстакаде, построенной вдоль оси моста.

Рис.4 Сборная опора эстакадной части моста через р. Волгу в Костроме

1. железобетонные предварительно напряженные сваи;
2. ростверк;
3. фундамент;
4. сварка выпусков арматуры колонны и фундамента;
5. бетон омоноличивания колонны с фундаментом;
6. водоотводная трубка;
7. бетон утолщения стенок;
8. подвижная опалубка;
9. сборная колонна из оболочек диаметром 160 см;
10. арматурный каркас утолщения колонн;
11. хобот из рештаков;
12. бункер;
13. бетонная смесь;
14. бетон омоноличивания ригеля;
15. арматурный каркас омоноличивания ригеля;
16. сборный железобетонный ригель;
17. инвентарные подмости.

Опоры сооружены на монолитных фундаментах, возведенных на основании из железобетонных предварительно напряженных свай сечением 35X35 см.

При ширине моста между перилами 17 м опоры высотой от 10 до 19 м приняты двухстолбчатыми с двухконсольным ригелем. Столбы собраны по высоте из двух-трех пустотелых железобетонных центрифугированных труб-оболочек диаметром 1,6 м со стенками толщиной 12 см, которые после установки столбов утолщаются до 30 см. Внизу колонны-оболочки жестко заделаны в монолитную кладку фундамента за счет сварки и последующего омоноличивания арматурных выпусков из фундамента с обечайкой оболочки.

Для снижения веса до 40 т при монтаже ригель выполнен на заводе с полостью, в которую вставлен арматурный каркас.

До начала сборки опоры секции оболочек укрупняли, сваривая выпуски арматуры, устанавливая дополнительную арматуру в стыки и бетонируя стык с применением наружной металлической и внутренней деревянной опалубки. В укрупненную колонну-оболочку вставляли арматурный каркас, собранный из 28 стержней периодического профиля диаметром 32 мм весом до 2,5 т.

После установки колонны-оболочки с вставленным в нее арматурным каркасом в нишу фундамента глубиной 0,9 м и омоноличпвания ее с фундаментом приступали к утолщению стенок оболочек. При утолщении стенок применяли передвижную металлическую опалубку. Бетонную смесь во внутрь колонны подавали хоботом, состоящим из отдельных рештаков, снимаемых по мере бетонирования. Ригель опоры устанавливали на колонны также при помощи козлового крана грузоподъемностью 45 т и заполняли внутреннюю полость его бетоном (около 29 м3).

Общая трудоемкость работ по сооружению двухстолбчатой опоры, а также затраты труда и времени на выполнение отдельных процессов приведены в табл. 1.

Затраты труда и времени на сооружение двухстолбчатой опоры (на 1 опору)

Наименование работ	Измери-тель	Кол-тво на опору	Затраты трудачел.-час		Затраты времени на опору, ч
			на измеритель	на опору
Укрупнительная сборка колонны из двух секций оболочек	Колонна	2	29	58	28
Сборка арматурного каркаса дляутолщения стенок оболочек	Каркас	2	63	126	28
Транспортировка колонн оболочек к месту монтажа	Колонна	2	7	14	5
Установка арматурного каркасавнутрь колонны	Каркас	2	3,3	6,6	2,2
Установка колонн оболочек впроектное положение	Колонна	2	9	18	8,8
Электросварка арматурных выпусков из фундамента с обечайкой колонны	Колонна	2	25,2	50,4	25,2
Омоноличивание колонн с фундаментом	м3 бетона	7,3	4,1	29,8	7,5
Утолщение стенок колонн до30 см	м3 бетона	28	13,8	386	64,3
Установка ригеля	ригель	—	14,4	14,4	4,8
Заполнение внутренней полостиригеля бетоном	м3 бетона	29	2,9	84,1	14
Прочие работы	опора	—	6,6	6,6	2,2
Итого	—	—	—	794	190

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Сооружение опор моста через реку Губерля

Впервые пустотелые предварительно напряженные опоры высотой 10.8 м были применены на мосту через р. Губерля. Опору собирали из пустотелых коробчатых блоков, располагая напрягаемую арматуру в закрытых каналах, заполненных цементным раствором.

Конструкция и технология сооружения пустотелых предварительно напряженных сборных железобетонных опор были усовершенствованы на строительстве железнодорожного моста через р. Береш с пролетами по 22.9 м. Нижнюю, цокольную, часть опор в пределах колебания горизонта воды выполнили из монолитного бетона. Сборную часть опоры высотой 18,76 м собирали из 19 блоков четырех типов весом от 6,25 до 11 т.

Основные блоки имели пустотелую коробчатую конструкцию с открытыми вертикальными каналами, в которые пропускали 14 пучков из 38 высокопрочных проволок. Применение сборной предварительно напряженной конструкции опор позволило значительно сократить объемы бетонных работ. Объем бетона сборной части одной опоры составлял 63 м3, а объем монолитной опоры такой же высоты — 232 м3. Пять сборных опор этого моста были сооружены за два месяца.

Сферы применения

В первую очередь стоит обратить внимание на конструктивные отличия ригелей железобетонных, так как именно от этого будет зависеть, для каких целей можно будет применить изделие. Всего существует 3 разновидности этих «балок»:

• Однополочный. Такое изделие Г-образной формы предназначено для фиксации перекрытий только с одной стороны. Чаще всего однополочные «блоки» используются для лестничных клеток и при возведении крайних пролетов жилых и промышленных помещений.
• Ригель двухполочный. Эта конструкция Т-образной формы служит опорой плит с обеих сторон, поэтому она лучше всего подходит для пролетов среднего типа.
• Бесполочный. Такая «балка» отличается прямоугольным сечением и в основном используется для перекрытий определенного типа.

Помимо этого ригельные конструкции используются при возведении сооружений «собирательной планировки», особенно в том случае если в помещениях предполагаются довольно высокие потолки. Также, изделия этого типа нашли широкое применение в модульном строительстве.

Кроме этого, их используют при создании оконных комиссур и оград, а также при возведении опалубочных конструкций.

Особенности использования

Сферы применения этих стальных балок чрезвычайно обширны. Они потребуются при возведении зданий собирательной планировки, в особенности таких, где будут длинные коридоры, высокие стены. Актуальными будут также в быстром и легком процессе установки модульных сооружений. Вдобавок ЖБИ ригели для многоэтажных общественных и жилых зданий могут создавать ограды или оконные комиссуры. Задействованными они будут, как стойки в ЛЭП благодаря своим свойствам увеличивать площадь несущего основания, чтобы передавать нагрузки горизонтально для повышения способностей опоры.

Ригели 12 метров железобетонные применяют, как опору для крупногабаритных зданий, очень больших многоэтажек. Они лучше выдерживают большие нагрузки и давление, в данном контексте являясь более надежными, чем стальной материал обычного размера.

Ригели для многоэтажных зданий железобетонные используются для сравнительно небольших домов (6-7 этажей), но также могут применяться для тех же целей, что и вышеуказанные.

Отличие от других конструкционных материалов

Главным отличием является способность выдерживать очень мощные нагрузки в любых направлениях. Например, обычная балка — составляющая часть будущего сооружения в целом. Работает она на изгиб. Применяют ее для возведения чердачных помещений.

Ригели унифицированного каркаса железобетонные, которые имеют вид Т-образного сечения с полкой внизу, предназначены для поддержки настилов перекрытий. Такая конструкция арматуры позволяет уменьшить размер выступающей в интерьер части материала на толщину перекрытия.

Купить ригель для опор железобетонный можно в любой компании, которая занимается производством и реализацией этой продукции. Цены на него зависят от параметров, средняя цена на ригели доходит порядком до 13 000 руб/м 3 . С точной градацией цен вы может ознакомиться ниже.

Тип	Цена за самовывоз, рубли	Цена на МКАД, рубли
РВ 32-4,5	3706.56	3894.06
РВ 36-4,5	4772.43	4993.02
РВ 40-1,3	3339.18	3517.75
РВ 46-2,5	8712.99	9212.99
РВ 56-3	9218.43	9718.43
РМ 56-3	13990.08	14458.83
РМ 60-3	12725.12	12725.12
РВ 64-3	11458.98	12035.9
РВ 64-4,5	14009.58	14586.5
РМ 64-3	15329.38	15798.13

«Засов», «поперечина», — так переводится слово «ригель

» с немецкого языка. Собственно, поэтому, такую фамилию, обычно, носят жители Германии.

Всемирноизвестные – звезда фигурного катания Кристина Ригель и немецкий миллиардер Генрих Йозеф Ригель.

Последний владеет кондитерской . Это столп экономики страны. Собственно, в строительстве ригель – то же столп, распределяющий нагрузку вертикальных колонн и балок.

Что такое ригель

Железобетон, дерево – материалы, из которых изготавливается ригель балка

. Кстати, элемент зря называют балкой. Она призвана работать на изгиб, но вовсе не обязательно является несущей частью конструкции.

Между тем, монтаж ригелей

– это всегда составление основы. Именно на ней будет держаться каркас. Так что, если и называть элемент балкой, то только с приставкой «несущая».

Обычные варианты могут выступать, к примеру, в роли перекрытий между этажами здания. Ригель так не используют.

Элемент обязателен в стропильной системе зданий, без него не состоится ни один проект.

Говоря простым языком, немецкое понятие– поперечина, концы которой вделаны в две балки или стойки рамной конструкции.

Крепление ригеля

может быть на шарнирах, но может осуществляться и путем врезки.

Так, зачастую, поступают с деревянными образцами, фиксируемыми с помощью деревянных балок.

В индивидуальном строительстве и проектировании, иногда, крепят ригели с помощью монтажных уголков.

Виды ригелей

Ригели делят по назначению. Так, для многоэтажных зданий используют железобетонные поперечины.

Их параметры регламентированы ГОСТом 13015.0. Этот стандарт указывает необходимые показатели устойчивости к влаге, перепадам температуры, агрессивной газообразной среде.

ГОСТ устанавливает определенные рамки и для качества бетона, который идет на изготовление перекладин.

Купить ригель

строительный доступно в десяти категориях:

Р – деталь с прямоугольным сечением

РДП – двухполочная балка для опоры пустотных плит

РДР – двухполочная перекладина для опоры ребристых плит

РЛП – однополочный ригель (исключительно для лестничных пролетов)

РЛР – поперечина для лестниц

РОП – однополочный элемент для упора пустотных плит на одну полку

РОР – ригель для упора на одну полку плит ребристых

РКП – консольная перекладина (для упора пустотных плит при возведении балконов)

РБР – элемент для перекрытий из ребристых плит (ригель бесполочный, но в форме двухполочного)

Железобетонный ригель

– неотъемлемая часть мостов. Деревянные перекладины встречаются не только в коттеджах, но и мебели.

Железные образцы служат в железнодорожной сфере. Кстати, на путях выделяют 3 отдельных категории детали:

— Двухблочные для перегонов (два блока, соединенные стыковыми накладками). Максимальная длина детали – 17 метров. Элемент перекрывает 2 пути.

— Перекладины для перегонов и станций с множеством путей. Ригель складывается из двух блоков. Соединяются они стыковыми накладками, но длина уже около 22-х метров. Расчет ригеля

ведется, исходя из задачи перекрытия 4-х путей.

— Ригель для станций. Такие элементы бывают до 64-х метров. Состоят перекладины больше, чем из 2-х блоков, а перекрыть могут и 12 путей. Размеры ригелей

группы начинаются от 34-х метров.

Применение ригеля

Деталь нашла применение не только в строительстве. Существует еще и ригель замка

. Не зря с немецкого понятие переводится не только как «перекладина», но и как «замок».

В запирающем механизме элемент имеет форму тела вращения. Чаще всего, это пруток. Примерно в 10% случаев, замочные ригели имеют крючкообразный вид.

Это те самые элементы, которые выдвигаются из замка и входят в пазухи коробки двери, фиксируя конструкцию.

При многозасовной конструкции замка, в нем несколько ригелей. Такие системы специалисты называют наиболее надежными.

Замечается, что одна массивная выдвижная деталь защищает от взлома хуже, нежели несколько, пусть и некрупных прутков.

Ручка на двери или ключ, вот то, что приводит в движение ригель

.
Фото
различных замочных систем представлены в .

В технических нормативах указано, что из пазух прутки должны выходить на 2 сантиметра.

При меньшем, или большем показатели, обычно, возникают сложности с установкой запирающих механизмов. Врезной ригель

признан наиболее надежным.

Ригель в ювелирном искусстве

В деле так же существует понятие «ригель

».
Цена
приспособления, в основном, в пределах 1 000 рублей.

Со стороны, выглядит элемент, как крупное шило или отвертка. Элемент конической формы. Средняя длина предмета – 30 сантиметров.

Диаметр конуса варьируется от 9 миллиметров до 4 сантиметров. Если приглядеться, в обнаружишь отверстие.

Используют инструмент при производстве звеньев цепей, колец и оправ. Иногда, мастера применяют ригели в роли наковален. .

В основном, ригели применяют для мелкого производства, изготовления украшений на дому, в учебных классах.

Мастера обзаводятся несколькими ригелями, ведь для элементов разного диаметра требуются инструменты разной ширины и длины.

Один из вариантов строительного ригеля — армированная железобетонная конструкция. Его применяют для соединения колонн, стен, подвесов и других вертикальных опор. В этом случае железобетонный ригель начинает нести вертикальную нагрузку, если на них установлены любые горизонтальные элементы, в том числе, металлические плиты.

На фото — ригеля разных форм из железобетона

Ригельные балки для опалубки

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

• двутавровых балок;
• подкосов, уголков и других расходных элементов;
• фанеры;
• крепежных элементов;
• ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.

Как изготавливают этот элемент строительного сооружения

При строительстве частного одноэтажного дома или хозяйственной постройки можно отлить ригель непосредственно на строительной площадке. В этом случае нужно знать особенности технологического процесса и строить небольшой дом или хозяйственное здание.

Для заливки используется бетонная смесь маркой не ниже B-22.5, обязательно выполняется армирование высокопрочной арматурой, скрепляемой вязальной проволокой.

Вначале монтируется опалубка: дно из металлического листа или досок, боковины – из влагостойкой фанеры. Форма устанавливается на опоры, выравнивается в горизонтальной плоскости. Длина изделия будет зависеть от предполагаемой нагрузки и рассчитывается инженером строительной лаборатории.

При армировании нужно соблюдать следующие условия:

• Низовая арматура располагается непрерывно: она будет работать на растяжение. Прутья связываются проволокой или фиксируются сваркой.
• Нижние прутья не стыкуются на третьей части ригеля.
• Для верхних – стыковка прутов не предусмотрена на первой четверти.

Изготавливается бетон нужной марки, выполняется непрерывная заливка опалубки. Для равномерного заполнения формы, смесь обязательно нужно вибрировать.

Боковые элементы опалубки можно демонтировать через 3-7 дней, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток, когда бетон набирает прочность.

Чтобы избежать проблем при дальнейшем строительстве, через месяц после заливки ригеля, рекомендуется пригласить представителей строительной лаборатории для проверки прочности.

Это интересно: Разметы цветного шифера и отзывы: Обзор

Маркировка ригелей

Все изделия маркируются специальным кодом, состоящим из букв и цифр. Буквенные аббревиатуры имеют следующее значение:

Маркировка	Тип изделия	Для чего применяется
Р	Прямоугольной формы
РО	Однополочное
РОП	-/-	Для многопустотных перекрытий
РЛП/РЛР	-/-	Под лестничные марши
РОР	-/-	Для поддержания плит с ребристой поверхностью
РБ	Бесполочное
РБП	-/-	Для поддержания многопустотных плит
РБР	-/-	Для ребристых плит
РД	Двухполочное
РДП	-/-	Для многопустотных ЖБ плит
РДР	-/-	Для ребристых перекрытий
РКП	Балконные (консольные) ригели	Для поддержки многопустотных перекрытий

Если серия указывается такими буквенными кодами, то это говорит о том, что изделия изготавливались по ГОСТ. Они более надежны. Если на ригеле указана серия из других буквенных сочетаний, то речь идет о ТУ.

Помимо букв на маркировке присутствуют также и цифры, которые обозначают размеры изделий. Например, возьмем «балку» с кодом РЛП 4.26-60. Мы уже знаем, что первые три буквы обозначают однополочный лестничный ригель. Теперь рассмотрим размеры. Первая цифра означает, что высота сторон изделия составляет 45 см.

В свою очередь, 26 – это длина окружности «балки», которая составляет 26 дециметров. Последняя цифра говорит о том, что изделие обладает несущей конструкционной особенностью, которая измеряется в кгс/1 м.п.

Исходя из размеров изделий, будет складываться и цена строительного ригеля.

Требования ГОСТ

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Стоимость

Приобрести ригель нужного размера можно практически на любом производстве, занимающимся изготовлением ЖБИ. Если говорить о цене вопроса, то в таблице ниже приведены средние расценки по Москве и Санкт-Петербургу.

Наименование	Маркировка (размер)	Стоимость за шт, руб
РДП	4.27-60	7 000
РДП	4.27-80	10 700
РДП	4.57-60	20 500
РЛП	4.57-40	18 000
РОП	4.27-40	9 700
РОП	4.57-40	19 000

Изделия, изготовленные по ТУ на частных предприятиях, будут стоить намного дешевле. Однако использование таких строительных конструкций чревато последствиями.

Источник: vostokstroy-belebey.ru
