В Руководстве содержатся общие положения по применению стеклопакетов, виды стеклопакетов и их основные свойства. Особое внимание уделено описанию светотехнических и теплотехнических свойств обычных стеклопакетов и стеклопакетов со специальными свойствами.

В зависимости от типа стеклопакетов и их физико-технических свойств определена область рационального применения стеклопакетов в общественных и жилых зданиях. Приводятся рекомендации по способам установки и крепления стеклопакетов, а также примеры конструктивных решений окон, витрин и зенитных фонарей. Описываются материалы, используемые как для изготовления самих стеклопакетов, так и для их монтажа в конструкциях остекления. Рекомендации по транспортированию, хранению и монтажу стеклопакетов, а также по очистке и мойке остекления со стеклопакетами призваны обеспечить целостность стеклопакетов в процессе строительства и в эксплуатационных условиях.

Изготовление стеклопакетов для окон

Руководство предназначено для архитекторов и инженерно-технических работников проектных и строительных организаций.

Оглавление

1. Общие положения

2. Вид стеклопакетов и их основные свойства

3. Область применения стеклопакетов в гражданских зданиях

4. Проектирование и конструирование остекления со стеклопакетами

6. Транспортирование, хранение и монтаж стеклопакетов .

7. Эксплуатация остекления из стеклопакетов

Дата введения Добавлен в базу Актуализация

01.01.2021

01.10.2014

01.01.2021

Этот документ находится в:

• Раздел Строительство

• Раздел Справочные документы

• Раздел Директивные письма, положения, рекомендации и др.

• Раздел Экология

• Раздел 91 СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО

• Раздел 91.200 Технология строительства

• Раздел 91.200.01 Технология строительства в целом

Организации:

Разработан	НИИЭС Госстроя СССР
Разработан	НИИСФ
Разработан	ЦНИИЭП учебных зданий
Издан	Стройиздат	1978 г.
Утвержден	ЦНИИЭП учебных зданий

• ГОСТ 10174-90Прокладки уплотняющие пенополиуретановые для окон и дверей. Технические условия
• ГОСТ 8273-75Бумага оберточная. Технические условия
• ГОСТ 13469-93Узлы опорные для подъема самолетов и вертолетов. Типы и размеры
• ГОСТ 3134-78Уайт-спирит. Технические условия
• СНиП II-А.6-72Строительная климатология и геофизика
• СНиП II-А.8-72Естественное освещение. Нормы проектирования
• СНиП II-А.7-71Строительная теплотехника. Нормы проектирования
• ГОСТ 14791-69Мастика полиизобутиленовая строительная УМС-50
• Показать все

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

РУКОВОДСТВО

по ПРИМЕНЕНИЮ СТЕКЛОПАКЕТОВ В ГРАЖДАНСКОМ СТРОИТЕЛЬСТВЕ

1. Общие положения. 5

2. Вид стеклопакетов и их основные свойства. 5

3. Область применения стеклопакетов в гражданских зданиях 12

4. Проектирование и конструирование остекления со стеклопакетами . 14

6. Транспортирование, хранение и монтаж стеклопакетов . . 23

7. Эксплуатация остекления из стеклопакетов. 25

НИИЭП УЧЕБНЫХ ЗДАНИЯ П ? :ДАНСТРОЯ СССР

РУКОВОДСТВО ПО ПРИМЕНЕН. ЕКЛОПАКЕТОВ

В ГРАЖДАНСКОМ СТРС ЬСТВЕ

Редакция инструктнвно-норма* i* 4 литературы Зав. редакцией Г. А. ачева

Редактор О. Г. Д к

Мл. редактор Л. М лова

Технические редакторы Т. В. Kyei JO. Л. Циханкова Корректоры Г. А. Кравченко £>• Мажникова

Сдано в набор 23/XI 1977 г. Подии» печати 10/1V 1978 г. Формат 84 X 1087а Д- л. ByMt ипографская Л5г 3. 1.26 уся. печ. л. (уч.-изд. 1.54, Тираж 21 000 экэ.

Изд. М XII—7373. Зак. № -ена 10 коп.

!03006, Москва, К 23а

врская тнпограЛ’ гиграфпрома

>* Tf£.ip*)>* k*mw Министров СССР

« жной торговли спект, д. 7

При расположении теплоотражающего стекла с наружной стороны стеклопакета н теплоотражающего слоя в воздушной прослойке Rn определяется по формуле

Rn padding:0pt 0pt 9pt 102pt;»>

где’а^ = 0,5а* 4———коэффициент теплопередачи прослойки конвекцией и теплопроводностью

. /Лт .25 при GrPr > 1000а* = £(—) , (7)

где В — численный коэффициент, зависящий от средней температуры воздуха прослойки (по табл. 3);

Значения численного коэффициента В

Средняя температура воздуха в прослойке. ®С

Горизонтальное с прослойкой 6=10 мм

Горизонтальное с прослойкой 6 = 20 мм

Лт — разность температур на поверхностях прослойки, °С;

6 —толщина прослойки, мм;

Рг — критерий Прандтля;

ал — коэффициент теплопередачи прослойки радиацией;

8пр — приведенный коэффициент излучения поверхностей;

где ei и е,- коэффициенты излучения поверхностей прослойки;

Св — коэффициент излучения абсолютно черного тела, равный 4,96;

Ь — температурный коэффициент в зависимости от средней температуры процесса:

тура. °С температурный коэффициент Ь

ш — коэффициент облучения; для стеклопакетов ф—1 2.15. Температура внутреннего стекла стеклопакета из обычного стекла со стороны помещения в зависимости от температуры на-

Рис. 3. Температура на внутренней поверхности остекления в зависимости от температуры наружного воздуха

/ — одинарное остекление; 2 — однокамерный стеклопакет; 3 — двухкамерный стеклопакет

Температура внутренней поверхности остекления/С

ружного и внутреннего воздуха может быть определена по номограмме на рис. 3.

2.16. Звукоизолирующая способность стеклопакетов приведена в табл. 4.

Звукоизолирующая способность однокамерных стеклопакетов с воздушной прослойкой толщиной 16 мм, дБ

С ре днегеометрическая частота октавной

Два стекла по 4 мм

Стекло 4 мм и стекло 7 мм

2.17. В теплозащитных стеклопакетах используется теплопогдо-щающее или теплоотражающее стекло, устанавливаемое с наружной стороны стеклопакета: второе стекло, как правило, обычное. Пропускание стеклопакетов инфракрасной области спектра не более 50%, световой области спектра 40—60%.

2.18. Светорассеивающие стеклопакеты имеют одно стекло матовой или другой светорассеивающей фактуры поверхности и исключают сквозную видимость. Светорассеивающие стекла могут быть получены путем нанесения тонкого слоя светорассеивающего материала на поверхность обычного стекла стеклопакета со стороны воздушной прослойки. Пропускание светорассеивающего стеклопакета в световой области спектра не должно быть менее 40%.

2.19. У виолевые стеклопакеты выполняются из стекла, имеющего высокое, не менее 25%, пропускание ультрафиолетовой части спектра (280—320 нм).

2.20. Стеклопакеты, поглощающие ультрафиолетовые лучи, выполняются из стекла. Имеющего поглощение ультрафиолетовой части спектра 98—100%.

2.21. Звукоизоляционные стеклопакеты имеют повышенную звукоизолирующую способность и выполняются из обычного стекла.

Рис. 4. Конструкции звукоизоляционных стеклопакетов

/ — внутреннее стекло: 2 —наружное стекло: 3 — распорная рамка: 4 — перфорированный алюминиевый или пластмассовый лист: 5 — звукопоглощающий г и влагопоглощакицнй материал: 6 — герметик; 7 — обойма

Повышенные звукоизоляционные качества достигаются путем одного или сочетания нескольких .приемов:

применение стекол разной толщины (см. табл. 4); применение дополнительной воздушной прослойки;. изменение частотности колебаний одного из стекол путем наклеивания на него синтетической прозрачной пленки, т. е. использование комплексного материала (стекло-Рпленка);

применение в герметичной прослойке по контуру стеклопакета звукопоглощающих прокладок.

Толщина внутренних стекол звукоизоляционного стеклопакета обычно составляет 50—70% толщины наружных стекол. Конструктивная схема звукоизоляционных стеклопакетов представлена на рис. 4.

2.22. Ударопрочные стеклопакеты выполняются из закаленного стекла (ГОСТ 5727-75), удельная ударная прочность которого составляет не менее 10 кгс-см/см 2 .

2.23. Безопасные стеклопакеты выполняются из строительного триплекса, ударопрочность и характер разрушения которого удовлетворяют требованиям ГОСТ 8435-57.

2.24. Декоративные стеклопакеты имеют одно из стекол следующего вида: окрашенное в массе, с окрашенной поверхностью, с нанесенной на поверхность полупрозрачной металлизированной пленкой. Металлизированная пленка наносится на стекло со стороны герметичной воздушной прослойки в целях предохранения от механических повреждений.

3. ОБЛАСТЬ ПРИМЕНЕНИЯ СТЕКЛОПАКЕТОВ В ГРАЖДАНСКИХ ЗДАНИЯХ

3.1. Стеклопакеты следует применять для остекления глухих и открывающихся витражей, витрин, окон и зенитных фонарей общественных и окон жилых зданий. Размеры стеклопакетов, как правило, должны приниматься в соответствии с утвержденными номенклатурами.

3.2. Выбор типа стеклопакетов по требуемому сопротивлению теплопередаче для общественных и жилых зданий следует производить в соответствии со СНиП II-A.7-71 и’ руководствуясь табл. 5.

Вид стеклопакетов в зависимости от разности температур внутреннего и наружного воздуха

Разность температур внутреннего и наружного (наиболее холодной пятидневки) воздуха.

детские ясли-сады, жилые

Общественные здания, кроме указанных в п. 1

3.3. Применение стеклопакетов в наружном остеклении зданий следует ограничить районами с расчетной зимней температурой не ниже — 50° С.

3.4. Допускается замена двухкамерных стеклопакетов однокамерными в сочетании с одинарным остеклением на относе. При этом рекомендуется стеклопакет располагать с наружной стороны ограждения.

3.5. При соответствующем технико-экономическом обосновании и согласовании с заводом-изготовителем допускается применять трехкамерные и многокамерные стеклопакеты.

3.6. При применении стеклопакетов в зенитных фонарях общественных зданий должна быть исключена возможность образования конденсата на внутренней поверхности остекления.

Область применения стеклопакетов с различными свойствами

Из обычного стекла

Поглощающие ультрафиолетовые лучи

Светопропускание не менее 85%. Термическое сопротивление от 0,36 до 0,67 м 2 -°С-ч/ккал. Звукоизоляционная способность 28—32 дБ Пропускание световой области спектра 40— 60%, пропускание инфракрасной области — 15-50%

Пропускание световой области не менее 40%, отсутствие сквозной видимости

Пропускание ультрафиолетовой части спектра (280—320 нм) не менее 25%

Полное поглощение лучей ультрафиолетовой области спектра

Коэффициент отражения световой области спектра 30%. Светопропускание не менее 40% Цветные, отражающие с металлизированной пленкой, с узорчатым стеклом

Все виды общественных и жилых зданий

Все виды общественных зданий при ориентации на восточные, южные и западные румбы. В первую очередь в зданиях, расположенных в III— IV строительно-климатических районах страны; в зенитных фонарях по-, мещений, в которых выполняются зрительные работы I—IV разрядов Остекление проемов зенитных фонарей в музеях, выставочных залах, библиотеках, аудиториях и рабочих помещениях научных и учебных институтов, проектных бюро, административных и спортивных зданиях Здания лечебных учреждений; здания отдыха и туризма; курортные и спортивные здания; здания детских* учреждений, расположенные в северных районах страны; здания зоопарков Здания музеев, архивов, выставочных залов, книгохранилищ и картинных галерей

Гостиницы, административные здания, здания бытового обслуживания

Все виды общественных зданий

Все виды зданий. В пер-

собность 40—45 дБ

вую очередь — аэропорты, лечебные и курортные учреждения, научные и учебные институты, школы, библиотеки, административные здания

Ударопрочность не менее 10 кгс« см/см 2

Зрелищные, торговые, спортивные здания, детские сады, школы

Безопасны при разрушении

Остекление витражей и окон зрелищных, спортивных, торговых зданий, школ, детских садов, зенитное остекление всех видов зданий

3.7. Для обеспечения комфортности помещении гражданских зданий — оптимального микроклимата и естественного освещения, допустимого уровня звука, благоприятных гигиенических условий — рекомендуется в остеклении применять стеклопакеты в соответствии с табл. 6.

3.8. Солнцезащитные стеклопакеты должны иметь минимальное пропускание в световой области спектра: для строительно-климатических районов 1Б, ПА, 1Г севернее 60° с. ш. — 60%; районов IA. IB, IIБ, ИВ севернее 60° с. ш. — 50%; районов 1Г южнее 60°с. ш. — 45%, районов ША, ШБ, ШВ, IVA, IVB, IVB-40%.

3.9. Стеклопакеты не рекомендуется применять в зенитных фонарях зданий с нормативной снеговой нагрузкой более 100 кгс/м 2 .

4. ПРОЕКТИРОВАНИЕ И КОНСТРУИРОВАНИЕ ОСТЕКЛЕНИЯ СО СТЕКЛОПАКЕТАМИ

4.1. Наружные светопрозрачные ограждающие конструкции с применением стеклопакетов рассчитываются на ветровую нагрузку в соответствии с действующей главой СНиП 11-6-74 «Нагрузки и воздействия. Нормы проектирования». .

4.2. Требуемая площадь светопроемов с заполнением стеклопакетами определяется в соответствии со СНиП II-A.8-72 «Естественное освещение. Нормы проектирования».

4.3. Общий коэффициент светопропускання ограждающих конструкций с применением стеклопакетов определяется по формуле

где ц — коэффициент светопропускання стеклопакета, определяемый согласно п. 2.12 настоящего Руководства;

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ГРАЖДАНСКОМУ СТРОИТЕЛЬСТВУ И АРХИТЕКТУРЕ ПРИ ГОССТРОЕ СССР

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ШКОЛ, ДОШКОЛЬНЫХ УЧРЕЖДЕНИИ,

СРЕДНИХ И ВЫСШИХ УЧЕБНЫХ ЗАВЕДЕНИЙ

РУКОВОДСТВО

по ПРИМЕНЕНИЮ СТЕКЛОПАКЕТОВ В ГРАЖДАНСКОМ СТРОИТЕЛЬСТВЕ

МОСКВА СТРОИИЗДАТ 1978

УДК 691.в 15.71/.72

Рекомендовано к изданию решением Научно-технического Совета ЦНИИЭП учебных зданий.

Руководство по применению стеклопакетов в гражданском строительстве. М., Стройиздат, 1978, 24 с. (Гос. ком. по гражд. стр-ву и архитектуре при Госстрое СССР. Центр, науч.-исслед. и проектно-эксперим. ин-т типового и эксперим. проектирования школ, дошкольных учреждений, среди, и высш. учебн. заведений).

В Руководстве учтены основные положения «Инструкции по проектированию, монтажу и эксплуатации стеклопакетов» СН 481-75, разработанной ЦНИИпром-зданий при участии НИИСФ, НИИЭС Госстроя СССР, ЦНИИЭП учебных зданий, ЦНИИЭП жилища Госграж-данстроя СССР и ГИС Минстройматериалов СССР (М., Стройиздат, 1976). В Руководство вошли материалы из альбомов конструкций окон и витрин со стеклопакетами для жилых и общественных зданий, разработанных Ю. М. Щипановым и Р. Л. Шидловским (ЦНИИЭП учебных зданий).

Разработано кандидатами техн. наук С. П. Соловьевым и Ю. М. Динеевой (ЦНИИЭП учебных зданий).

В Руководстве содержатся общие положения по применению стеклопакетов, виды стеклопакетов и их основные свойства. Особое внимание уделено описанию светотехнических и теплотехнических свойств обычных стеклопакетов и стеклопакетов со специальными свойствами.

В зависимости от типа стеклопакетов и их физико-технических свойств определена область рационального применения стеклопакетов в общественных и жилых зданиях. Приводятся рекомендации по способам установки и крепления стеклопакетов, а также примеры конструктивных решений окон, витрин и зенитных фонарей. Описываются материалы, используемые как для изготовления самих стеклопакетов, так и для их монтажа в конструкциях остекления. Рекомендации по транспортированию, хранению и монтажу стеклопакетов, а также по очистке и мойке остекления со стеклопакетами призваны обеспечить целостность стеклопакетов в процессе строительства и в эксплуатационных условиях.

Руководство предназначено для архитекторов и инженерно-технических работников проектных и строительных организаций.

Отзывы и пожелания направлять по адресу: Москва, 127434, Дмитровское шоссе, д. 9, ЦНИИЭП учебных зданий.

р 30213-329 047(01)—78

Инструвт-нормат. вып.-1-l 12-78

В настоящее время выпускаются однокамерные и двухкамерные стеклопакеты из обычного листового стекла, однако в последующие годы предполагается расширить ассортимент стеклопакетов за счет производства стеклопакетов со специальными свойствами. Применение стеклопакетов со специальными свойствами в общественных и жилых зданиях обеспечивает комфортность помещений. Применение, например, стеклопакетов с повышенными теплоизоляционными свойствами сократит расход на отопление в зимний период, в зданиях с повышенной влажностью воздуха увеличит долговечность ограждений, поскольку ликвидируется образование конденсата и промерзание конструкций, позволит снизить расходы на ремонт.

Солнцезащитные стеклопакеты .улучшат микроклимат помещений; сократятся расходы на кондиционирование. Применение звукоизоляционных стеклопакетов повысит комфорт помещений и увеличит работоспособность людей. Применение стеклопакетов, поглощающих ультрафиолетовое излучение, в зданиях архивов, музеев, книгохранилищ, выставочных залов и т. п., позволит сохранить от разрушения художественные и культурные ценности.

Эффективность применения стеклопакетов в строительстве в значительной степени зависит от правильности конструктивных решений остекления, качества их выполнения, способов монтажа и крепления стеклопакетов в переплетах и других особенностей, которые необходимо знать проектировщикам, строителям, эксплуатационникам.

Как показали натурные обследования общественных зданий, в остеклении которых применены стеклопакеты, при проектировании, изготовлении, транспортировке, монтаже и эксплуатации стеклопакетов нередко допускаются серьезные ошибки, приводящие их к разгерметизации или разрушению.

Долговечность стеклопакетов зависит от следующих факторов:

способа герметизации межстекольной камеры;

свойств и долговечности герметика;

формы распорной рамки;

материала распорной рамки;

правильности выбора сечений и толщины элементов стеклопакетов и учета отрицательного воздействия окружающей среды (влажности и коррозионности атмосферы, перепада внутренних и внешних температур, числа циклов замораживания и оттаивания, возможности механических повреждений поверхностей стекла абразивными материалами и т. д.);

наличия адсорбентов в стеклопакетах; качества изготовления стеклопакетов;

надежности методов испытаний и тщательности контроля стеклопакетов.

Кроме того, долговечность стеклопакетов определяют;

конструкция и качество выполнения переплетов (достаточная пространственная жесткость, необходимые величины допусков, компенсационные устройства при деформациях и др.);

качество монтажа (наличие прокладок, подкладок, исключение повреждений элементов стеклопакетов и т. д.);

качество транспортировки и хранения стеклопакетов.

Строгое выполнение всех приведенных требований — непременное условие, обеспечивающее создание эффективных в эксплуатации светопрозрачных ограждений.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Руководство распространяется на проектирование, монтаж и эксплуатацию остекления гражданских зданий с применением стеклопакетов.

1.2. Область применения стеклопакетов с обычными и специальными стеклами: в общественных зданиях — остекление световых проемов наружных вертикальных ограждений и зенитных фонарей, в жилых зданиях — наружных вертикальных ограждений.

1.3. При проектировании светопрозрачных ограждений с применением стеклопакетов, как правило, должны применяться типовые конструкции окон и зенитных фонарей.

2. ВИД СТЕКЛОПАКЕТОВ И ИХ ОСНОВНЫЕ СВОЙСТВА

Рис. 1. Конструкции стеклопакетов

а. б —клееных: в — паяных: г —сварных (/ — листовое стекло: 2 — клеевой шов; 3—металлическая рамка; 4 — герметик; 5 — силикагель; 6 — пайка;

7 — обойма из металла)

2.1. Стеклопакеты представляют собой два или несколько листов стекла с заключенными между ними герметичными воздушными прослойками, скрепленные в единую конструкцию распорной рамкой или сваренные вместе торцами стекол (рис. 1).

2.2. Распорные рамки стеклопакетов крепятся к стеклам клеем или с помощью пайки.

2.3. В зависимости от числа герметичных воздушных прослоек (камер) стеклопакеты подразделяются на однокамерные и многокамерные.

2.4. В стеклопакетах применяется силикатное полированное, неполированное, матовое и слоистое стекло. Армированное стекло не рекомендуется для стеклопакетов.

2.5. В стеклопакетах используется как листовое оконное (обычное) стекло, так и стекло со специальными свойствами.

2.6. В зависимости от вида стекла или конструктивных решений стеклопакеты могут иметь специальные свойства: солнцезащитные, увиолевые. светорассенвающне, повышенную тепло- или звукоизоляцию, ударостойкость и т. д.

2.7. Стеклопакеты изготавливаются по утвержденной номенклатуре или спецификации заказчика, согласованной с заводом-изготовителем в соответствии с требованиями ТУ или ГОСТов, и являются изделиями полной заводской готовности.

2.8. Соотношение сторон в стеклопакете не рекомендуется принимать более чем 5:1.

2.9. Не рекомендуется толщина воздушных прослоек в стеклопакетах более 20 мм.

2.10. Максимально допустимые размеры стеклопакетов и толщина стекла в зависимости от ветровой нагрузки определяются по

Рис. 2. Номограмма для определения максимальных размеров стекла и его толщины в зависимости от ветровой нагрузки

номограмме на рис. 2. Толщина стекол не должна приниматься менее 3 мм.

2.11. Полный (интегральный) коэффициент пропускания стеклопакета в оптической области — отношение потока излучения в оптической области, пропущенного стеклопакетом, к падающему на стеклопакет потоку — определяется по формуле:

для многокамерного стеклопакета

для однокамерного стеклопакета

где Тг,„ , — интегральный коэффициент пропускания (по

, #л— интегральный коэффициент отражения в оптической области л-ro по счету стекла стеклопакета (по табл. 1).

Светотехнические характеристики стекол

Коэффициент све-топропус-нация т

Коэффициент отражения в световой области спектра р

Полный интегральный коэффициент пропускания в оптической области спектра Т

Источник: standartgost.ru

Виды стеклопакетов для пластиковых окон

Прочностные, теплоизоляционные и шумоизоляционные показатели пластиковых окон зависят не только от качества профиля, из которого изготавливается рама. Огромное значение имеет стеклопакет, занимающий 90% площади всего окна. Именно через него происходит основная часть теплоотдачи, в помещение проникают шумы и ультрафиолетовые лучи. Поэтому компания «Софос Окна» рекомендует клиентам более тщательно подходить к выбору вида стеклопакета для пластиковых окон.

Функции стеклопакета для пластикового окна

Эпоха одинарных стекол в окнах канула в Лету.

На их место пришли современные стеклопакеты. Их основными функциями являются:

1. Организация в помещении естественного освещения – осуществление доступа дневного света с улицы.
2. Защита помещения от погодных факторов – ветра, влажности и осадков.
3. Сохранение тепла в комнатах. За счет двух- или трехконтурного уплотнения, которое обеспечивает высокий уровень герметичности.
4. Защита внутреннего пространства от проникновения уличных шумов.

Современные технологии изготовления позволили разработать и внедрить различные типы стеклопакетов для пластиковых окон – универсальные с базовыми показателями или усиленные с повышенным упором на определенную функцию.

Из чего состоит стеклопакет для пластикового окна

Ассортимент нашей компании представлен несколькими видами стеклопакетов для окон, но все они имеют одинаковую структуру, различаясь лишь в способах производства и наличии дополнительных элементов.

Стеклопакет – это многослойная конструкция, общая толщина которой не должна превышать 60 мм, состоящая из:

1. Двух, трех или более стеклянных полотен, расположенных параллельно друг другу, стандартная толщина которых 4 мм, но может быть и больше (5-6 мм). При объединении полотен на их края наносится герметик.
2. Камер – внутреннего пространства между полотнами, заполненного сухим воздухом или инертным газом. Ширина камер влияет на степень тепло- и звукоизоляции, стандартные показатели варьируются в диапазоне 6 – 16 мм.
3. Пластиковой рамы, объединяющей полотна в одну конструкцию.
4. Дистанционной рейки – металлической или пластиковой, прокладки, заполненной абсорбирующей смесью, впитывающей нежелательную влагу. Рейка также служит регулятором параллельности полотен и ширины камер.

Это важно! Наименьшие показатели теплопроводности имеют стеклопакеты с камерами шириной не более 20 мм. Это связано с тем, что при большей ширине пространства между полотнами в нем возникает конвекция (движение воздуха), усиливающая теплоотдачу.

Виды стеклопакетов и их характеристики

По технологическим особенностям изготовления стекол, их количеству в конструкции, методу заполнения камер, наличию дополнительных покрытий и другим факторам выделяют несколько видов стеклопакетов для пластиковых окон, а соответственно и их характеристик.

При выборе важно четко понимать, какие показатели и функции наиболее важны для конкретного помещения. Например, в спальне сохранить тишину важнее, чем на кухне, то есть следует учесть степень шумоизоляции. На солнечной стороне нужны окна с высокой отражающей ультрафиолетовые и тепловые лучи способностью. С такой функцией отлично справится мультифункциональный энергосберегающий стеклопакет.

Стеклопакет в зависимости от количества камер

Один из основных критериев выбора того или иного вида стеклопакета – количество камер, не стекол, а именно пространств между ними.

Чем больше камер, тем выше шумо- и теплоизоляционные показатели. Но в четырехкамерных изделиях полезная прибавка в характеристиках становится незначительной, а вес их существенно возрастает, растет и нагрузка на раму. Применение таких конструкций оправдано только в условиях сурового климата или в местах сильно повышенной шумности (аэропортах, жд-вокзалах).

Особенности конструкции стеклопакетов и их свойства в зависимости от количества камер отражены в следующей таблице.

Тип стеклопакета	Особенности конструкции	Свойства	Фото вида стеклопакета
Однокамерные	Состоят из двух стекол толщиной от 4 мм и одной камеры. Общая толщина стеклопакета варьируется от 24 до 54 мм. Применение оправдано в окнах нежилого назначения – офисах, производственных цехах, торговых помещениях, на балконах и так далее.	— Сравнительно малый вес. — Низкая стоимость. — Высокая пропускаемость света. — Тепло- и шумоизоляционные показатели ниже, чем у двухкамерных и трехкамерных стеклопакетов при одинаковых типах стекла.
Двухкамерные	Состоят из трех стекол и двух камер между ними. Общая ширина конструкции – от 18 до 54 мм. Толщина полотна традиционно 4 и 6 мм (могут сочетаться). Ширина камер – не более 20 мм (одна может быть шире, другая уже). Применяются преимущественно для остекления жилого сектора.	— Повышенная сопротивляемость к проникновению звуковых волн. — Большая прочность. — Множество функциональных назначений и вариантов исполнения. — Приемлемая стоимость.
Трехкамерные	Состоят из 4 стекол и трех камер между ними. Предназначены для защиты помещения от сильных холодов и шумов.	— Увеличение показателей сохранения тепла и изоляции помещения от шума в сравнении с предыдущими типами. — Сравнительно большой вес. — Высокая стоимость. — Небольшое уменьшение светопропускной способности.

При этом стоит учитывать, что однокамерный энергосберегающий стеклопакет с К-стеклом может в несколько раз превышать тепло- и звукоизоляционные показатели двух- и даже трехкамерных стеклопакетов, но с обычными стеклами. Наполнение камеры аргоном вместо сухого воздуха также способствует увеличению тепло- и шумоизоляционных характеристик по отношению к двухкамерным изделиям. При этом вес конструкции остается небольшим.

Чтобы значительно повысить свойства двухкамерного пакета достаточно поставить только одно энергосберегающее или закаленное стекло (крайнее с уличной стороны), а остальные оставить в стандартной комплектации.

Не рекомендуется ставить пакеты с тремя камерами в средней полосе России – это дорого и нерационально. Лучше отдать предпочтение двухкамерному стеклопакету с мультифункциональным стеклом или энергосберегающим, закаленным. Трехкамерные окна оправданы в жестких климатических условиях, например, на Крайнем Севере.

Обратите внимание на то, как меняются характеристики одного и тоже стеклопакета при смене вида стекла.

Источник: sofos-okna.ru

Строительные стеклопакеты: конструкции, методы герметизации камер

Современные строительные стеклопакеты: методы герметизации камер, применение низкоэмиссионных, цветных, безопасных и самоочищающих стекол.

«Пилкингтон Гласс»

Мансардные окна Velux с фотохромными (а) или рельефными (б) стеклами позволяют уменьшить инсоляцию. KBE KBE «ЕвроОкна»
Наружные накладки (а) и встроенные в СП раскладки (б, в) меняют стилистику окна. Жалюзи с ручным приводом, встроенные в камеру СП по технологии Isolette Gruppe Жалюзи — за пределами СП, но внутри остекления створки (Polonia) Rehau
Стеклопакет должен быть заглублен в оконный профиль так, чтобы защитить дистанционную рамку СП от холода, не сокращая световой проем Архитектор О. Чернышева
Фото А. Рейдалова Витраж в СП выполнен в псевдоклассическом стиле Собранные из отрезков (а) и соединителей (б) рамки «протекают» сильнее гнутых (в) Four Seasons
Гнутые (моллированные) СП применяют для зимних садов, но они имеют ограничения по размерам листов стекла Цветные наружные стекла и окрашенные профили переплета окна — элементы декора фасада Sch co
Для фасадного остекления стеклопакеты применяют совместно с системами несущих металлических, пластиковых или деревянных профилей Thyssen Polymer
Система «Фаворит-Лоджик» для остекления лоджий скользящими створками с однокамерными стеклопакетами В крышных СП системы Thyssen для зимних садов наружное стекло делают длиннее внутреннего, чтобы обеспечить отвод воды Sch co

Планы замены старого окна новым, как правило, сводятся к выбору того или иного системного профиля, из которого изготовлен оконный блок. При этом часто упускают из виду тот факт, что 70 % окна занимает световой проем, заполняемый герметичными строительными стеклопакетами.

Рынок окон в последнее время наполняется странной продукцией. Стараниями нерадивых продавцов, а вслед за ними журналистов ряда печатных изданий и даже телеканалов на нем появились пластиковые, деревянные и алюминиевые стеклопакеты. И если вы услышите предложение недорого купить или смонтировать такой, то знайте, что оно исходит от некомпетентного человека, а потому качественной услуги вряд ли можно ожидать. На самом деле речь идет об окнах, обвязка которых выполнена из пластиковых, деревянных или алюминиевых профилей, а ее заполнение — из стеклопакетов (СП). Применяют стеклопакеты в качестве светопрозрачных элементов не только в окнах или дверях, но и в перегородках, зенитных фонарях, для возведения стен и крыш зимних садов и остекления фасадов многоэтажных зданий.

Современный СП — серьезное технологичное изделие. Разумеется, изобретательные умельцы способны изготовлять подобную продукцию и «на коленке». Однако в этом случае не стоит рассчитывать на ее высокие технические и эксплуатационные свойства. Между тем качество остекления во многом определяет успешное и долговременное пользование светопрозрачной конструкцией.

Конструкция

Стеклопакеты представляют собой своего рода «слоеный пирог», в котором между листами стекол оставлено пространство — камеры. ГОСТ 24866-99 «Стеклопакеты клееные строительного назначения» подразделяет изделия на одно- и двухкамерные. Стеклопакетов двойных и тройных не существует. По специальному заказу допускается изготовление СП из четырех (трехкамерные) и более листов стекла. Но такое производство изделий осуществляется вне рамок нормативной базы.

По виду среды в камерах СП делят на три группы: воздушные, газовые и вакуумные. Подавляющую долю рынка занимают воздушные, а вакуумные только начинают осваивать.

Объединяющим элементом СП служит дистанционная рамка (рамки) из полого замкнутого алюминиевого, стального или пластикового профиля — Helima (Германия), Profilglass (Италия). В воздушных СП она имеет перфорацию с внутренней стороны и заполнена влагопоглотителем (молекулярным ситом). Чаще это цеолит с размером пор не более 0,3 мкм или импортные составы Degussa, Grace Davison (все — Германия), CECA (Франция) и др. Через отверстия происходит поглощение (сорбция) паров воды из воздуха в камере. Один из первых осушителей — силикагель — поглощает влаги на 40 % меньше, и потому сегодня его используют реже, хотя он и дешевле.

Герметичность камер решающим образом влияет на стабильность свойств СП. За нее отвечают два слоя герметиков. Первый (на базе бутилов) наносят на рамку, он уплотняет места ее контакта со стеклами, является незатвердевающим и служит основным барьером на пути проникновения влаги. Второй (глубиной до 5 мм) накладывают на торец СП, чтобы скрепить листы и рамку друг с другом.

После затвердевания он придает конструкции жесткость, а также выполняет функцию изоляции от пыли, насекомых и частично от воды. Здесь применяют силиконовые, полиуретановые или тиоколовые (полисульфидные) герметики. Очевидно, что от качества обоих слоев напрямую зависят эффективность и долговечность стеклопакетов. Возможности молекулярного сита не безграничны.

Если влага будет активно проникать в камеры через герметик, то вскоре СП утратит эксплуатационные свойства. Ведь повышенная влажность воздуха в камере уменьшает теплоизолирующие показатели пакета. Но более неприятно то, что при этом большой перепад температуры приводит к выпадению конденсата, то есть стекла внутри стеклопакета запотевают, а зимой индевеют.

Между тем даже самые высококачественные герметики не способны решить проблему так называемых краевых зон. В месте примыкания металлической дистанционной рамки к стеклу высока вероятность образования мостиков холода. Из-за этого в зимний период стеклопакет по периметру может промерзать, вследствие чего окно запотевает, покрывается изморозью и даже наледями со стороны комнаты. С качественными СП таких неприятностей не возникает, пока ртутный столбик не опустится ниже -45 С.

Задачу повышения морозостойкости решают разными способами. В первую очередь необходимо обеспечить достаточно глубокую посадку (12-15 мм) стеклопакета в профиле створки — это позволяет сделать продукция крупнейших компаний, производящих профили: Rehau, KBE , Veka, Sch co (все — Германия) и др. К тому же у компаний есть свои фирменные рецепты.

Скажем, в мансардных окнах Velux (Дания) установлены однокамерные стеклопакеты со стальной дистанционной рамкой (теплопроводность стали более чем в 2 раза ниже, чем алюминия). Для снижения риска промерзания применяют дистанционные рамки с термомостами (Pilkington, Великобритания; Azon, США) или термовставками Thermix (TGI, Германия). При изготовлении подобных изделий используют теплоэффективный пластик, армированный фольгой из алюминия или нержавеющей стали.

Другой вариант — технология Swiggle Strip, предусматривающая применение особой распорно-герметизирующей ленты из термопластичных полимеров. Такая лента включает герметики, осушитель, армирующую алюминиевую перемычку.

Не так давно был разработан новый метод герметизации стеклопакетов — TPS. Формирование рамки из термопластика (Thermo Plastic Spacer) с осушителем внутри происходит непосредственно при производстве изделий. Инновационные технологии, по сути, создают теплый контур по периметру стеклопакета, что существенно повышает эффективность оконных систем и их устойчивость к образованию конденсата.

Следует упомянуть и о стеклопакетах с электроподогревом. На поверхность стекла наносят металлизированное покрытие, которое подключают к низковольтному источнику тока. При низких температурах остекление слегка подогревается (по всей поверхности или в краевых зонах). Таким образом, полностью исключена вероятность промерзания и запотевания стеклопакетов.

Основы жесткости

Несмотря на аморфную структуру, стекло — достаточно жесткий материал. Однако следует помнить, что в процессе эксплуатации остекление испытывает серьезные динамические и статические нагрузки. Чтобы стеклопакет служил верой и правдой долгие годы, при его изготовлении соблюдают определенные правила и следуют ГОСТам.

Прежде всего соотношение сторон изделия должно быть более чем 5 : 1. К тому же существует четкая зависимость между толщиной стекла, площадью стеклопакета и шириной дистанционной рамки. Подбор этих параметров производят по специальным таблицам или по расчету. Другими словами, изготовлять фасадный стеклопакет с размерами сторон 2 и 4 м из стекол толщиной 4 мм по меньшей мере опасно. Если расчетная жесткость стеклопакета недостаточна, то при его формировании используют закаленное стекло, триплекс или толстые листы стекла. В случае заказа нестандартных больших окон требуйте показать вам эти расчеты: изготовление на глазок чревато для вас массой неприятностей.

Истина — в стекле

Для производства стеклопакетов используют флоат-стекло — Optifloat (Pilkington), Planibel Clear (Glaverbel, Бельгия) и др. Продукция получила свое название благодаря технологии, впервые внедренной компанией Pilkington. Вкратце ее можно описать следующим образом. Из плавильной печи стеклянную ленту вытягивают на поверхность ванны, наполненной расплавленным оловом. Результат — стекло с превосходными оптическими характеристиками (в частности, светопрозрачность более 90 %), практически не нуждающееся в последующей обработке.

В строительстве применяют стекла толщиной 3, 4, 5, 6, 8, 10, 12 мм. Максимальные габариты листов — 6 3 м (джамбо-листы). Флоат-стекло служит базовым материалом для изготовления специальных видов стекол и стеклоизделий (бесцветных, безбликовых, энергосберегающих, солнцезащитных, ударопрочных, пожароустойчивых, шумопоглощающих и т. д.). Комбинирование различных стекол в составе стеклопакета позволяет создавать светопрозрачные элементы с предварительно заданными свойствами.

Жалюзи в стеклянной клетке

То, что жалюзи на окнах при бюджетных затратах дают массу удобств, факт общепризнанный. Но вот чистка их тонких ламелей — дело обременительное. Проблема снимается, если жалюзи встроены в окно. Есть два варианта такого решения. Первый — они расположены внутри стеклопакета.

Например, по технологии Isolette Gruppe горизонтальные ламели направляют по алюминиевому ребру, вставленному между двумя дистанционными рамками в камере шириной 14-27 мм. Максимальная толщина воздушного пакета — 35 мм, что вполне подходит для большинства четырехкамерных оконных профилей. Привод ламелей — ручной, шнуровой.

Недостаток — невысокая герметичность места ввода оси привода в камеру СП и, как следствие, проблемы с конденсатом. Поэтому конструкция более пригодна для теплых районов с сухим климатом. Обходится она в сумму около 11 тыс. руб. за 1 м 2 . По второму варианту жалюзи монтируют рядом со стеклопакетом со стороны помещения, и они защищены дополнительным листом стекла. Поэтому СП может быть и газонаполненным, и вакуумным. Минимальная толщина остекляющей конструкции — около 40 мм, что требует широкого профиля для рамы. Пластиковое окно на основе профиля Brilliant (Rehau) с вакуумным стеклопакетом стоит примерно 12,9 тыс. руб. за 1 м 2 .

Ловушки для тепла

Окна обычно пропускают до 40 % внутреннего тепла здания. Тому есть много разных причин: несовершенство оконной конструкции (рам, створок), дефекты монтажа, высокая теплопроводность стекла и т. д. Во второй половине XX в. ситуация стала стремительно изменяться к лучшему. Разработаны технологии, позволяющие производить теплосберегающие профили для производства оконных блоков.

Одинарное остекление заменили герметичные стеклопакеты. Повышения энергоэффективности последних достигают различными способами. Можно увеличивать ширину воздушных камер и их количество. Этот путь имеет технические и технологические ограничения (надо усиливать раму и фурнитуру). Еще один прием — заполнение камер инертными газами (аргоном, криптоном, ксеноном).

Сопротивление изделий теплопередаче изменяется ненамного, зато звукоизоляционная способность стеклопакета повышается в 2-3 раза. Для таких окон дистанционные рамки не собирают из отрезков профиля, а изгибают, в результате чего образуется всего один стык. Таким образом, уменьшается количество микроотверстий, через которые выходят молекулы инертных газов или внутрь попадают пары воды.

Радикально улучшает свойства СП вакуумная среда в камерах. Ведь она исключает передачу тепла конвекцией воздуха и препятствует прохождению шума, да и сам пакет «худеет». Проблема только в том, чтобы не позволить стеклам пакета прогнуться внутрь под давлением наружного воздуха. Здесь у производителей свои секреты.

Так, специалисты фирмы «Спецокна» (Россия) между листами располагают (с шагом 20 мм) множество малюсеньких керамических прокладок (диаметром 0,4 мм и толщиной 0,1 мм). Снаружи они практически не видны. По периметру камеры герметизируют стеклоприпоем и откачивают воздух до давления 5 10 -3 мм рт. ст. В итоге нет прогиба даже тонких стекол (всего 2 мм); теплопотери уменьшаются по крайней мере в 1,5 раза; звукоизоляция в 10-15 раз выше, чем у воздушных; не возникает проблем с краевыми мостиками холода. Подобные стеклопакеты выпускают размерами 1900 700 и 1300 900 мм.

Однако основной способ повышения теплотехнических показателей на сегодня — это применение низкоэмиссионных теплосберегающих стекол. Научно доказано, что основная доля теплопотерь приходится на радиационную (излучательную) составляющую тепловой энергии. Следовательно, чтобы сохранить тепло, его нужно отразить обратно внутрь помещения.

Задачу решает низкоэмиссионная теплосберегающая продукция двух типов: К- и И-стекло (или E-low-стекло). Первое производят пиролитическим методом: ленту покрывают тонким металлизированным слоем в процессе выхода из печи плавления. Это так называемое «твердое» покрытие, состоящее в основном из соединений олова.

Оно обладает высокой стойкостью к атмосферным и механическим воздействиям (можно использовать для одинарного остекления), отлично выдерживает высокие температуры (легко переносит закалку). Однако его теплоотражающей способности недостаточно для выполнения действующих норм по теплосбережению. К-стекло в пакете обычно ставят наружным.

«Мягкое» E-low-покрытие наносят на уже готовое стекло методом магнитронного напыления. В условиях глубокого вакуума на стеклянную поверхность напыляют несколько слоев редкоземельных металлов. «Мягкое» напыление требует бережного отношения. Стекла с E-low-покрытием монтируют в пакете так, чтобы теплоотражающая пленка была обращена внутрь камеры. По энергосбережению И-стекло многократно превосходит материал с «твердым» покрытием (правда, и стоимость такой продукции существенно выше). Приведенное сопротивление теплопередаче однокамерных стеклопакетов, укомплектованных листами с «мягким» напылением, достигает 0,62 м 2 (при заполнении камеры инертными газами — 0,68-0,7 м 2 ). При этом по СНиПу II-3-79* для окон жилых помещений этот показатель не должен быть ниже 0,45-0,55 м 2 (МГСН, действующие на территории Московского региона, требуют не менее 0,55 м 2 ).

Применение прогрессивных низкоэмиссионных стекол позволяет в 4 раза сократить потери за счет излучения тепла. Вместе с тем необходимо подчеркнуть, что стеклопакет — лишь одна из составляющих комплексной оконной системы. Другими словами, если профиль, из которого сделана рама, будет недостаточно теплым или монтажный шов (стык оконного блока со стенами проема) выполнен без соблюдения технологических требований, даже идеальный стеклопакет не спасет помещение от холода.

«Тихое» стекло

Повышение уровня звукоизоляции стеклопакетов требует комплексного подхода. Прежде всего применяют комбинации стекол и камер различной толщины. Таким образом снижается эффект резонанса. Улучшают акустические свойства стеклопакетов и инертные газы, которые обладают способностью отражать звуковые волны.

Особого внимания заслуживают изделия со специальными ламинированными стеклами, акустической пленкой — Optilam Phonе (Pilkington), Stratophone (Glaverbel), «Стадип Сайленс» (Saint-Gobain Glass, Франция) и др. Такая продукция за счет высокой звукоизоляционной способности защищает здание от низкочастотного уличного шума. К тому же в отличие от традиционных стеклопакетов, сочетающих стекла и камеры разной толщины, акустические ламинированные изделия не имеют критической частоты (то есть частоты, при которой резко снижается уровень звукоизоляции).

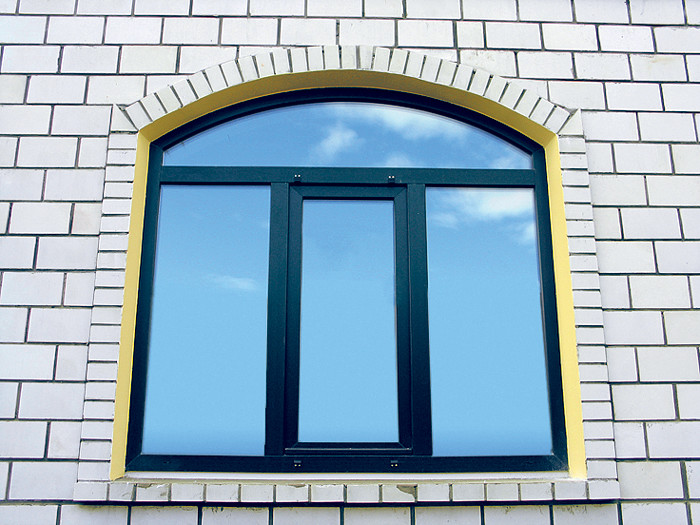

Прохлада в знойный день

Использование низкоэмиссионных стекол вызывает другую проблему — перегрев внутреннего пространства здания (в особенности ориентированного на юг). Тепло, привнесенное внутрь помещения, оказывается «заперто» теплоотражающим напыленным покрытием. В результате возникает парниковый эффект, при котором температура может вырасти до 70 С.

Снизить градус внутренней атмосферы можно за счет различных затеняющих средств: рольставней, маркиз, маркизет и т. д. Однако в этом случае неизбежно снижение светопрозрачности оконного заполнения. Скажем, в случае применения маркизет (рольштор из особого сетчатого материала) этот показатель снижается почти на 70 %.

Другой вариант — тонированные в массе теплопоглощающие стекла: Arctic Blue (Pilkington), Planibel Coloured (Glaverbel), Parsol (Saint-Gobain Glass) и др. Окрашивают их путем введения в расплав оксидов металлов. Стекло приобретает не только цвет (голубой, серый, зеленый, бронзовый, розовый), но и особые энергетические и оптические свойства.

Так, доля поглощения солнечного тепла составляет 23-51 %. При этом для тонированного стекла характерен низкий уровень отражения, то есть такие изделия почти не бликуют. Это положительно сказывается на зрительном восприятии зданий с панорамным и фасадным остеклением. Добавим, что тонированным стеклам свойствен низкий уровень пропускания ультрафиолетового излучения. Кстати, тепловое излучение, которое в конечном итоге рассеивается во внешнюю среду, можно использовать. Существуют солнечные коллекторы на базе стеклопакетов.

Вместе с тем применение цветных стекол имеет как объективные (например, стилистические), так и субъективные (вкусовые предпочтения хозяев) ограничения. Не случайно широкое распространение получили нейтральные солнцезащитные стекла. В деле контроля солнечного излучения отлично зарекомендовала себя продукция с «твердым» пиролитическим покрытием: Stopsol (Glaverbel), Antelio (Saint-Gobain Glass) и др. К тому же существуют стекла, сочетающие отражающие и энергосберегающие функции, — Sunergy (Glaverbel). Правда, подобные изделия рекомендуется комбинировать с низкоэмиссионными И-стеклами.

Хороший эффект обеспечивают многофункциональные стекла с высокоселективным «мягким» напылением — линия продуктов Stopray (Glaverbel). При высоком уровне теплосбережения они полностью исключают перегрев помещений. Добавим, что высокоселективную продукцию выпускают также на основе тонированного стекла. Следует отметить и рефлективные стекла — SanGuard, Reflectasol, Cool-Lite (Saint-Gobain Glass) и др., на внешнюю или внутреннюю поверхность которых нанесен зеркальный слой. В этом случае остекление не только защищает внутреннее пространство от солнца, но и ограждает его от любопытных взглядов в условиях плотной городской застройки.

Качество на потоке (автоматизированное производство СП)

Собрать воздушный СП можно и в сарае, и в специализированном цехе, и на заводе. Но качество продукта будет различным. Чтобы показать, что создать его совсем не просто, проведем короткую экскурсию по автоматизированным участкам завода «Изолюкс».

Здесь СП производят на полуавтоматических линиях (Lisec, Австрия), управляемых компьютером, в который вводят пожелания всех заказчиков. Вначале на огромный стол (примерно как теннисный корт) раскроечной машины подают по очереди огромные листы стекла нужной марки и толщины. Машина определяет наиболее экономный раскрой по разным заказам и режет лист на куски (рис. 1).

При этом на И-стекле по контуру каждого сошлифовывают узкую полоску И-покрытия. Это нужно, чтобы обеспечить хорошую адгезию герметика при наклеивании рамки.

Параллельно на другом участке (рис. 2) делают рамки (режут, гнут, наполняют влагопоглотителем, собирают, чистят). Пока рамки с боков покрывают герметиком (рис. 3), на линии сборки в герметичной камере стеклянные заготовки тщательно отмывают щетками в деминерализованной воде (иначе герметик «протечет»). Чистый лист подают на позицию сборки, где на него накладывают рамку (рис.

4) и второй лист или еще рамку и лист для «пирога» двухкамерного СП (рис. 5). После опрессовывания и склейки полученный пакет поступает на позицию вторичной герметизации (рис. 6), а затем на контроль и склад.

Безопасное остекление

Хрупкость — едва ли не самый серьезный недостаток стекла. При ударе стеклянные полотна превращаются в разнокалиберные осколки, способные причинить непоправимый вред здоровью человека. Упрочнением озаботились еще древние стекольщики. Для повышения ударной прочности в состав сырьевой массы (шихты) вводили оксид магния.

В начале XX в. разработали технологию термического предварительного напряжения стекла (по аналогии с закалкой металла). Материал сначала разогревают до температуры 600 С, а затем быстро охлаждают. При этом сжатые наружные слои охватывают внутреннюю растянутую прослойку. В наши дни подобного эффекта достигают химическими средствами, с помощью ионного обмена.

Закалка повышает ударную прочность стекла в 6 раз, а термическую — в 3 раза. При разрушении образуются мелкие и довольно безобидные осколки.

В наибольшей степени закалка нужна стеклам, подвергающимся неравномерному нагреву. Скажем, тонированные изделия в солнечный день на свету и в тени поглощают различное количество тепла, что вызывает существенные внутренние напряжения материала. Без упрочнения подобному остеклению грозит неминуемое разрушение (термошок). Между тем у закаленной продукции есть и свои минусы.

Такие стекла нельзя обрабатывать (резать, сверлить и т. д.). Все механические операции должны быть выполнены до закалки. К тому же закаленным стеклоизделиям свойственно спонтанное саморазрушение, вызываемое остаточными напряжениями. Не стоит забывать и о разлетающихся мелких осколках, которые могут стать причиной крупных неприятностей.

Безосколочный характер разрушения и высокие прочностные показатели присущи многослойным и ламинированным стеклам (триплексам, полиплексам). Триплекс состоит из двух стекол, соединенных с помощью поливинилбутиральной пленки и подвергнутых автоклавной обработке (температура — 140-160 С, давление — 12 атм). Также стекла для триплекса заливают полимерной смолой, затвердевающей под воздействием УФ-лучей. Правда, такая продукция считается менее долговечной по сравнению с изделиями с пленочным соединением.

В триплексы можно объединять стекла специального назначения: энергоэффективные, художественные (рифленые, узорчатые и др.), солнцеотражающие, тонированные и т. д. В результате получают композиции с универсальными свойствами. Внутренняя прослойка также претерпевает изменения. Производят стекла с регулируемой прозрачностью (электрохромные — при подаче низкого напряжения; фотохромные — под действием УФ-лучей).

Многослойную структуру имеют и пуленепробиваемые стекла. Безопасный стеклопакет представляет собой симбиоз закаленного стекла и триплекса. Изначально первое размещали со стороны улицы, а второй — со стороны помещения. Однако такой порядок таит в себе реальную угрозу здоровью прохожих. Осколки закаленного стекла могут нанести серьезные ранения.

С изобретением селективных стекол появилась возможность «переворачивать» стеклопакет, то есть устанавливать триплекс снаружи. В зданиях с фасадным остеклением эти изделия имеют дополнительное преимущество: почти полное отсутствие оптических искажений.

В мире прекрасного

Окна — важнейший атрибут архитектурного облика здания. Для изготовления оконных конструкций используют стеклопакеты с декоративными стеклами (узорчатыми, рельефными, матовыми, витражными и т. д.). При сборке между стеклами СП можно вставить раскладки, изменив рисунок переплета окна, или витраж. Их геометрию, материал и декор следует оговорить при заказе изделия. Для фасадного остекления производят СП с необычными визуальными эффектами, скажем нежно-голубого цвета, отражающие облака.
При возведении зимних садов и других светопрозрачных построек используют моллированные стеклопакеты. Такие изделия имеют лекальную (криволинейную) форму различного радиуса. По оптическим и теплотехническим свойствам они не уступают плоским стеклопакетам.

Рецепт чистоты

Мытье окон — утомительное, трудоемкое, а в многоэтажных домах еще и весьма опасное занятие.

Не так давно компания Pilkington предложила оригинальное и эффективное решение этой проблемы. На рынке появилось самоочищающееся стекло Pilkington Activ. Материал имеет особое пиролитическое покрытие двойного действия. Оно выполняет функцию катализатора реакции разложения органических загрязнений под действием солнца. К тому же активный слой придает стеклу гидрофильные свойства.

Продукты распада и минеральную грязь (пыль и т. д.) отлично смывает дождевая вода без образования потеков, разводов и пятен. Процесс самоочищения происходит при дневном свете (независимо от погоды). Гид-рофильная опция работает круглосуточно. В засушливое лето выручит «дедовский» способ: мыльная вода и тряпочка.

Самоочищающееся стекло комбинируют с другими видами стеклянной продукции: энергосберегающими, светоотражающими и прочими стеклами.

Основные характеристики стеклопакетов

Тип стеклопакета Формула Толщина, мм Сопротивление теплопередаче, м 2 С/Вт Индекс звукоизоляции, дБ Цена, руб./м 2

Однокамерный	4-12-4	20	0,37	25	3440
Однокамерный	4-16-4	24	0,39	27	3500
Однокамерный, К-стекло	4-16-4К	24	0,52	28	—
Однокамерный, К + аргон	4-16-4К, Ar	24	0,54	35	—
Однокамерный, Е-low-стекло	4-16-4 E-low	24	0,58	28	—
Двухкамерный	4-8-4-8-4	28	0,50	39	3800
Двухкамерный	4-10-4-10-4	32	0,55	39	3860
Двухкамерный	4-12-4-12-4	36	0,58	39	3890
Двухкамерный	4-12-4-6-4	30	0,49	33	—
Двухкамерный, E-low-стекло	6-4-6-6-4И	36	0,60	39	—

Редакция благодарит компании СТиС, «Изолюкс», «Декенинк Рус», «Окна Хоббит», «Евроокна», «Спецокна», «Пилкингтон Гласс», KBE , Polonia, Rehau, Sch co, Velux за помощь в подготовке материала.

Источник: www.ivd.ru

Двухкамерный и однокамерный стеклопакет: особенности устройства и выбора

Стеклопакет – основная по площади и по значимости деталь оконной конструкции. Он оказывает решающее влияние на эксплуатационные характеристики окна, поэтому так важно, будете вы заказывать одно- или двухкамерный стеклопакет, а, может, и более сложный вариант. Разбираемся, чем отличаются эти модели, и в каких случаях ставят одно-, двух- или трехкамерные конструкции.

О строении современных окон

Для многих людей, заказывающих остекление для своего дома или квартиры, термины «стеклопакет» и «окно» кажутся синонимами, хотя это совсем не так. Также существует путаница с количеством камер, что можно понять, ведь современные ПВХ-окна – сложные технологичные конструкции.

Каркасом окна служит пластиковая рама, удерживающая стекла (их может быть два и больше). Пространство между соседними стеклами называют камерой; она заполняется воздухом или инертным газом. Для поддержания герметичности камер использует силикагель, твердый гидрофильный сорбент, помогающий избавляться от влаги.

Получается, что однокамерный стеклопакет – это изделие из двух стекол с одним промежутком, а двухкамерная модель включает три стека с двумя промежутками между ними. Сложное строение обеспечивает шумо- и теплоизоляцию жилья, помогает поддерживать комфортный микроклимат, избавляет от сквозняков.

Поэтому при выборе окон в первую очередь нужно обращать внимание на количество камер; цена становится второстепенным фактором. Ориентируясь только на ценник, вы рискуете выбрать модель, неподходящую для конкретных условий.

Особенности однокамерных стеклопакетов

Простейшей конструкцией является однокамерный стеклопакет; эта модель производится из стекла толщиной 4-7 мм, а средняя суммарная толщина составляет 22-24 мм. Воздушный промежуток лежит в диапазоне 15-17 мм; пропорции могут отличаться в зависимости от производителя.

Однокамерное заполнение оконного блока обладает следующими достоинствами:

• Незначительный (по сравнению с многокамерными моделями) вес. Окно со стеклами толщиной 4 мм весит 20 кг/квадратный метр. Это означает умеренную нагрузку на проем и само ПВХ-окно (на раму и фурнитуру).
• Доступный ценник. Окно с одной камерой в стандартной комплектации обходится на 15-20% дешевле многокамерных аналогов.
• Упрощенный монтаж (благодаря небольшому весу).
• Высокий уровень прозрачности (до 85%) позволяет устанавливать однокамерное окно на северных и западных фасадах.

• Функциональность стеклопакета можно увеличить, если изменить его конфигурацию, например, выбрать энергосберегающее стекло вместо обычного.

Отличие однокамерного стеклопакета от двухкамерного выражается в следующих его слабых сторонах:

• Пониженная теплоэффективность (минус 20-30%). Это значительно ограничивает область использования в жилом строительстве. В большинстве российских регионов не рекомендуется устанавливать однокамерные окна в жилых помещениях.
• Пониженная звукоизоляция. Окно справляется со звукоизоляцией в домах, удаленных от оживленных трасс, но в городе защита от шума будет не такой действенной, как у многокамерного изделия.
• Не подходит для высотных строений, так как обладает сниженной устойчивостью к порывам ветра.

Однокамерные профили оптимально подходят для остекления следующих мест:

• Балкон и лоджия. Превращение лоджии в жилое помещение требует вложений на утепление, отделку и обогрев. Если такой необходимости нет, обходятся изделиями с простым пакетом.

• Гостевой (летний) дом, дача, веранда, беседка. Если помещения используются только в теплые месяцы, отпадает нужда в окнах с усиленной теплозащитой. Однокамерный стеклопакет сохранит комфорт даже в межсезонье.
• Неотапливаемые помещения: террасы, хозпостройки. Здесь также не нужны дорогие конструкции с усиленной теплоизоляцией.
• Регионы с теплым климатом. Там, где температура зимой редко опускается ниже 0°C, имеется возможность сэкономить на остеклении.

Особенности двухкамерных стеклопакетов

Если в раме закреплено три стекла (с двумя воздушными камерами между ними), то это двухкамерный стеклопакет. Формула стеклопакета может иметь вид 4 – 12 – 4 – 12 – 4 (общая толщина 36 мм), или, например, 4 – 12 – 4 – 6 – 4 (толщина 30 мм). Межстекольные расстояния не обязательно делают одинаковыми, а общая толщина зависит от того, какой уровень звуко- и теплоизоляции необходим. Заполнение оконного блока с двумя камерами обладает следующими плюсами:

• Улучшенная теплоэффективность. Две воздушные камеры надежно препятствуют потерям тепла в холодное время года и сохраняют прохладу летом.

• По сравнению с однокамерными моделями имеется прирост звукоизоляции, шум с улицы всегда будет приглушенным.
• Уровень светопропускания. Конструкция из трех стекол пропускает достаточно света; если сравнить с однокамерной, световой поток уменьшится на 8-10%.

При заказе двухкамерных пакетов необходимо учитывать следующие их особенности:

• Они весят в полтора-два раза больше. Возрастают требования к качеству фурнитуры, прочности рамы и креплений. Попытка сэкономить на деталях обернется их быстрым износом и выходом из строя.
• По стоимости обойдутся на 15-20% дороже изделий с одной камерой.

Двухкамерный стеклопакет – оправданное решение для большинства климатических зон России. Его выбирают для любых жилых помещений, а дополнительная шумоизоляция становится особо ценным качеством для спальни и детской комнаты. В регионах с продолжительными зимами можно увеличить энергоэффективность окна, если выбрать энергосберегающие стекла. Еще одна область применения – комната, объединенная с балконом.

Трехкамерный стеклопакет

Подобные оконные профили состоят из трех камер, образованных четырьмя стеклами. Стекла разделяются дистанционной рамкой; толщина стекол, как и ширина камер, могут различаться, или быть одинаковыми. Трехкамерные оконные профили обладают следующими достоинствами:

• Их термоизоляционные характеристики существенно увеличены (до 25-30% по сравнению с предыдущими вариантами). Если необходимо увеличить сопротивление теплопередаче, есть возможность использования энергосберегающих стекол и увеличения ширины камер.
• Улучшенная звукоизоляция: вы практически перестанете различать, например, звук проходящего трамвая.
• Тройные стеклопакеты целесообразны в суровых северных условиях, где они помогают уменьшить расходы на отопление.

Следует понимать, что сфера использования подобных профилей ограничивается преимущественно регионами Крайнего Севера и Заполярья; здесь они наиболее полно смогут проявить свои достоинства. В умеренном климате их возможности избыточны, в том числе и высокая стоимость (на 40-50% дороже).

Также важно учитывать следующие особенности:

• Пониженное светопропускание (65-70%).
• Значительная толщина профиля (от 640 мм) ограничивает их применения в постройках с тонкой стеновой конструкцией.
• То же касается веса: квадратный метр «затягивает» на 35-40 кг. Необходимо аккуратно выбирать фурнитуру и крепеж.

Разновидности стекол

При изготовлении однокамерных или двухкамерных стеклопакетов используют несколько видов стекол, которые во многом определяют эксплуатационные характеристики профиля. Возможны следующие варианты стекла:

• Обычное (флоат или термополированное). Стандартная толщина составляет 4 мм, стекло отличается высоким качеством поверхности, отсутствием оптических дефектов и равномерной толщиной.
• Энергосберегающее. Встречаются два вида: к-стекло (с твердым напылением) и i-стекло (с мягким напылением). По строению это флоат-стекло, на внутреннюю поверхность которого напыляется тонкий слой цветного металла, например, олова, серебра или индия. Структура напыления многослойная, что помогает отражать тепловую энергию внутрь дома; вместо воздуха применяется инертный газ.

Видео описание

Об энергосберегающих стеклопакетах в следующем видео:

• Солнцезащитное (с тонировкой). Напыление наносится на внешнюю поверхность стеклопакета, в результате снаружи образуется защитный блик, задерживающий часть света и тепла. В жилых помещениях солнцезащита используется редко; это вариант для террасы или, например, зимнего сада.
• Повышенной прозрачности. Производитель помечают такое стекло как optiwhite или clear. Главное преимущество заключается в том, что при увеличении толщины стекло не приобретает характерный зеленоватый оттенок, как стандартные сорта. Стекла повышенной прозрачности встречаются на элитных объектах или в многослойных стеклах.
• Защитное. На рынке представлено в двух исполнениях: закаленное и ламинированное (триплекс). Первое получается нагревом до температуры закалки, второе – путем склеивания двух и более стеклянных слоев.
• Шумоизоляционное. Шумоизоляция достигается толщиной стекла или использованием триплекса. Чем оно толще, тем лучше глушит шумы; стандартный стеклопакет заглушает звуки приблизительно до 54 дБ.

Некоторые производители реализуют более сложные технологии:

• Окна с подогревом. Изнутри стекла наносится низкоэмиссионная пленка, подключается кабель. Когда на него подается напряжение, пленочное покрытие нагревается и начинает излучать тепло. Серебряное напыление не дает теплу выходить наружу. Для изготовления такого стеклопакета используют закаленное стекло повышенной прочности.
• Смарт-окна. С помощью электричества и кнопочного управления вы можете регулировать прозрачность особого материала, используемого в производстве стеклопакетов. Сфера применения достаточно широка: частное жилье с панорамными окнами, остекление ванных, зимних садов. Такой стеклопакет одновременно является теплосберегающим.

Видео описание

О разнице между одно- и двухкамерными стеклопакетами в следующем видео:

Выбор между одно- и двухкамерным пакетом

Несмотря на видимую разницу между однокамерным и двухкамерным стеклопакетом выбор бывает затруднен из-за избытка модификаций изделий. Если вы хотите заказать ПВЗ-окно, приходится учитывать не столько количество камер, сколько необходимые эксплуатационные характеристики конструкции (способность к тепло- и звукоизоляции).

Например, возможна комплектация стандартного однокамерного окна энергосберегающим стеклом повышенной толщины, а воздух можно заменить инертным газом. По своим характеристикам такое заполнение оконного блока сравняется или даже превзойдет стандартный двухкамерный стеклопакет. Однако последний все равно будет превосходить усовершенствованный однокамерный пакет по следующим параметрам:

• Улучшенная защита от уличного шума.
• Вероятность возникновения конденсата и промерзания.
• Возможность использования тонирования, подогрева и других модификаций.

Однокамерные или двухкамерные окна отличаются стоимостью. На ценник влияет не только размер и сложность конструкции, но также материал профиля и дополнительный функционал (система подогрева, инертный газ, энергосберегающее напыление). Но стоимость не является основным критерием. Намного важнее учесть местные климатические особенности, толщину стен в доме, а также необходимый уровень тепло- и шумоизоляции.

Видео описание

О том, как выбрать стеклопакет для лоджии, в следующем видео:

Коротко о главном

Стеклопакет с одной камерой стоит в среднем на 10-20% дешевле, чем с двумя. Но было бы ошибкой выбирать остекление только по этому признаку. Конфигурация стеклопакета (количество стекол) во многом определяет функциональность всего окна. В конструкции применяются различные виды стекол и технологий, позволяющие регулировать такие важные параметры как тепло- и шумоизоляция, прозрачность и прочность.

Источник: m-strana.ru
