Как называется линейка для измерения углов в строительстве

Угломеры применяются практически во всех видах строительных и отделочных работ, а также при сооружении различных конструкций из металла, дерева и прочих материалов. Они позволяют с точностью до долей градуса подгонять соединяемые детали или соприкасающиеся поверхности. Чтобы не ошибиться с выбором подходящей модели угломера, желательно ознакомиться с видами данных инструментов и особенностями наиболее популярных образцов.

Виды угломеров

Классификация осуществляется по используемому принципу измерения углов и наклона. Наиболее распространены шесть видов угломеров.

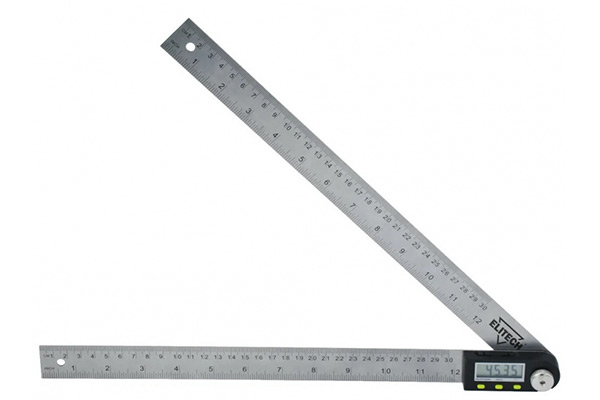

электронные (цифровое) угломеры. За измерения в таких моделях отвечают электронные компоненты, результат выводится на дисплей. Электронные модели обладают высокой точностью, поэтому их широко применяют для выполнения особо ответственных работ;

В последнее время также получили распространение универсальные угломеры, в конструкции которых сочетаются различные методы определения углов.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

Линейка для измерения углов

• строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
• слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
• деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
• геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
• астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Топ-10 самых востребованных угломеров

Какой бы вы выбрали угломер или посоветовали?

10. Угломер FIT 19301

Модель FIT 19301 имеет простейшую конструкцию, позволяющую производить измерения углов там, где не требуется слишком высокая точность.

Угломер FIT 19301

• максимальный измеряемый угол — 180°;
• длина — 155 мм;
• материал изготовления — пластик;
• страна-производитель — Китай.

• дешевизна;
• компактные размеры.

• хрупкий пластик.

9. ЗУБР 34292

Алюминиевый корпус позволяет использовать прибор при любой температуре. Шкала и линейка имеют отчетливые риски, хорошо видимые в условиях недостаточной освещенности.

ЗУБР 34292

• вид прибора — угломер;
• измеряемый угол, max – 360°;
• длина — 100 мм;
• материал изготовления — алюминий.

• устойчивость к коррозии;
• надежность.

• степень точности не позволяет выполнять тонкие работы.

8. FIT 19317

Угломер FIT 19317 снабжен угломерной шкалой и двумя рейками черного цвета с контрастными рисками, что значительно облегчает работу с инструментом. На обеих рейках имеются линейки. Благодаря применению алюминия в качестве материала изготовления, данная модель позволяет работать во влажных условиях и при отрицательных температурах воздуха.

FIT 19317

• максимальный угол для измерения — 180°;
• материал шкалы — алюминий;
• материал шкалы — алюминий;
• цвет — черный;
• длина линейки — 50 см.

• контрастные метки и цифры.

• черная краска при эксплуатации может поцарапаться.

Видео — Обзор FIT 19317

7. SKRAB 40320

Основание столярного угломера SKRAB 40320 выполнено из алюминия. Линейка — нержавеющая сталь со специальным покрытием, позволяющим противостоять коррозии. Для удобства работы угломер можно перемещать по линейке.

SKRAB 40320

• максимальный угол измерения — 220°;
• погрешность — ±1.0 °;
• длина линейки — 360 мм;
• вес — 390 г.

• наличие нониуса;
• двусторонняя шкала.

• непрочно приклеенная пленка со шкалой транспортира.

6. ACCURATE AC110/50

Профессиональный угломер со встроенным уровнем ACCURATE AC110/50 имеет малую погрешность измерений, поэтому может применяться для изготовления мебели, выполнения тонких работ с металлом и т.п. точных операций.

ACCURATE AC110/50

• длина — 400 мм;
• точность — ±0.1°;
• масса — 250 г.

• высокая точность;
• многофункциональность.

• тонкий металл;
• хрупкие пластиковые элементы.

5. ADA instruments RUMB А00481

Цифровой угломер/уровень ADA instruments RUMB А00481 может применяться для определения углов, выставления горизонталей при выполнении всех видов строительных, отделочных и монтажных работ. Корпус устройства изготовлен из высокопрочного пластика. Результаты измерений отображаются на контрастном дисплее. Производитель рекомендует использовать прибор при положительных температурах.

ADA instruments RUMB А00481

• сфера применения — бытовые работы;
• погрешность — ±0.2°;
• габаритные размеры — 57х57х30.5 мм;
• элементы питания — 2 шт., ААА;
• вес — 130 г.

• может применяться для настройки распиловочного инструмента;
• яркая подсветка дисплея.

• трудно откалибровать.

Видео — Обзор ADA instruments RUMB

4. RGK A-50

Электронный угломер RGK A-50 совмещает в себе три вида измерительных приборов: собственно угломер, линейку и шаблон для определения перпендикулярности двух поверхностей. Управление устройством осуществляется всего двумя клавишами. Результат измерений углов отображается на жидкокристаллическом дисплее.

RGK A-50

• материал изготовления линеек — нержавеющая сталь;
• погрешность — ±0,3°;
• длина — 500 мм;
• диапазон — 0°- 360°;
• элемент питания — CR2032;
• масса — 337 г.

• высокоточное измерение углов;
• наличие пузырьковых уровней на обеих линейках.

• завышенная стоимость.

3. ADA instruments AngleRuler 30 [a00395]

Сфера применения электронного угломера ADA AngleRuler 30 [a00395] — столярные и слесарные работы, строительство, ремонт и отделка. Устройство позволяет с высоким уровнем точности определять углы между различными объектами: узлами механизмов, элементами строительных конструкций и т. д. Эргономичный корпус выполнен из прочного пластика. Широкие линейки имеют разметку с двух сторон. Снятие результатов измерений производится с помощью LCD-экрана. Полученные значения можно сохранять в памяти устройства.

ADA instruments AngleRuler 30 [a00395]

• тип датчика — электронный;
• точность измерения углов — ±0.3°;
• диапазон — от 0° до 360°;
• батарея — CR 2032.

• толстый металл линеек;
• простое управление;
• контрастный экран.

• легко сбивается зафиксированный угол.

Видео — Обзор ADA instruments AngleRuler 30

2. BOSCH PAM 220 0.603.676.000

Модель PAM 220 0.603.676.000 от компании BOSCH может применяться как профессиональной, так и в бытовой сфере. Устройство оснащено высокоточным цифровым датчиком угла. Управление устройством осуществляется лишь двумя клавишами: включения питания и сброса показаний на ноль. Наличие удлиненных линеек позволяет производить измерения углов в труднодоступных местах.

BOSCH PAM 220 0.603.676.000

• точность измерения углов — ±0.2°;
• измеряемый диапазон — от 0° до 220°;
• длина линеек — по 280 мм;
• батарея — АА, 2 шт.;
• продолжительность работы — 25 ч;
• вес — 890 г.

• большой дисплей;
• качественная сборка;
• продолжительность работы.

• завышенная стоимость.

Видео — Обзор и распаковка цифрового угломера BOSCH PAM 220

1. BOSCH GAM 270 MFL 0.601.076.400

Данный угломер заслужил первое место в рейтинге за счет продуманной конструкции и многофункциональности. Точность измерений электронного датчика позволяет применять BOSCH GAM 270 MFL как в столярном, так и в слесарном деле. Вычисленный угол отображается на дисплее с яркой подсветкой. Помимо угла между рейками, на экране также присутствует информация о величине уклона. Это позволяет пользоваться устройством в качестве электронного уровня с лазером, действующим в пределах 30 м. Класс защиты прочного корпуса из пластика — IP54, позволяющий работать в запыленных помещениях и под воздействием брызг воды.

BOSCH GAM 270 MFL 0.601.076.400

• длина — 680 мм;
• точность измерения наклона и углов — ±0.2°;
• диапазон — от 0° до 270°;
• элементы питания — 4 х LR6;
• продолжительность работы — до 50 ч;
• габаритные размеры — 684х60х52 мм;
• вес — 1.7 кг.

• не требует калибровки;
• дисплей с двух сторон;
• высокая точность измерений.

Видео — Обзор BOSCH GAM 270 MFL 0.601.076.400

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

• тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
• эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
• измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
• функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.

Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Источник stroyday.ru

Угломер. Виды и типы. Устройство и работа. Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями.

Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство.

Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:

• Строительный.
• Слесарный.
• Плотницкий.
• Горный.
• Астрономический.
• Мореходный.
• Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкий угломер (малка) отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент.

Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений

По принципу измерений угломеры разделяют на следующие виды:

• Механические.
• Маятниковые.
• Оптические.
• Лазерные.
• Электронные.

Механический относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка.

Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях.

В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон.

Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться.

После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Источник tehpribory.ru

Как пользоваться угломером

Угломером называют инструмент, при помощи которого измеряют углы между двумя плоскостями. Принцип измерения угломером схож с обычным столярным уголком, который используется только при определении прямых углов. Прибором можно высчитывать различные углы, так как его конструкция основана на регулируемом шарнирном соединении подвижных частей.

Существуют как простые, так и сложные угломерные инструменты. В данной статье рассмотрим их основной принцип работы.

Устройство

При помощи этого точного измерительного инструмента сравнивают геометрические значения деталей, то есть величины углов по части длины окружности и градуированной шкале. Она может быть линейной или скругленной. Линейная шкала не используется для вычисления градусов, их значения определяют только скругленные варианты, подвижные за счет шарнирного механизма.

Полная окружность составляет 360°, а каждая единица определяется 1/360-й частью всей окружности; это один угловой градус. В точных инструментах замер угла происходит в дробных частях градусов. Существуют специальные угломеры (шаблонные) для определения только какого-либо одного угла.

Простые модели — это механические угломеры, в которых есть неподвижная круглая шкала, размеренная по градусам, и подвижная линейка, соединенная с ним одним концом. Они перемещаются по поверхности, за счет чего измеряются углы. Рассмотрим, как правильно измерять угломером:

• основание шкалы приставляют к одной плоскости;
• подвижную шкалу совмещают со второй плоскостью;
• на пересечении шкалы с линейкой определяют значение величины угла.

В усовершенствованных инструментах имеются дополнительные узлы, упрощающие считывание по шкале. Они выступают в роли фиксирующих направляющих, помогающих определить отдаленные точки углов. Также приспособления выполняют и другие функции в зависимости от назначения в той или иной сфере.

Угломерные приспособления — это высокоточные инструменты. Их изготавливают из легированных сталей, бронзы и других сплавов. Строительные модели, в конструкции которых есть электронные модули, изготавливают из алюминия. Их легко повредить, поэтому при использовании следует соблюдать особую осторожность, исключать падения как самого прибора, так и любых предметов на него.

Замер угла лазерным угломером основан на образовании пространственной картины измеряемых деталей, где можно видеть опорные точки с координатами, измеренными лазерным дальномером. Углы на основе данных координат вычисляются на компьютере электронным типом угломеров.

Область применения

Пользоваться угломерами можно не только в технических отраслях, но и в быту. Например, для самостоятельного выравнивания сырых оштукатуренных поверхностей оконных проемов, ниш и других фигурных элементов в процессе строительства. Наряду с простым угольником этот инструмент используют столяры, плотники, слесари, монтажники. Разные типы и виды угломеров применяются также:

• в военном деле;
• на швейных производствах;
• на специальных транспортных средствах;
• в научных фундаментальных и прикладных исследованиях;
• в обучении: искусстве, физике и астрономии.

Угломерами пользуются не только при сооружении конструкций, но и для контроля углов в действующих узлах, агрегатах для обеспечения должной работы. Специалисты с их помощью проводят проверочные работы и диагностику различных механизмов. Рассмотрим виды угломерных приборов по отдельности.

Учебные. Предназначены для использования в учебных заведениях, применяются при вычислении геометрических величин в различных науках. При помощи учебного инструмента учащиеся на практике начинают понимать, как правильно пользоваться различными видами угломеров. Самый простой вариант инструмента — линейчатый. Он представляет собой две раздвижные на шарнире линейки.

Линейчатым угломером можно измерять наружные и внутренние углы в диапазоне измерения с точностью до одного градуса.

Слесарные. Этим моделям характерна повышенная точность. Они компактны, с чувствительной регулировкой, потому ими проводят вычисления в долях градусов, когда недопустимы даже минимальные отклонения от стандартов.

К разновидности слесарных угломеров относятся индикаторные нутромеры, предназначенные для затяжки болтовых креплений. Они необходимы при ремонте двигателей внутреннего сгорания для затяжки болтов с необходимым усилием, чтобы обеспечить достаточное уплотнение между деталями, не срывая резьбу. В таких случаях угломеры совмещают с динамометрическими ключами на градуированной шкале (доворотными). С их помощью определяют силу затяжки резьбовых креплений, доворачивая болты на определенный градус. Для более правильного и точного пользования индикаторным нутромером при измерении углов во внутренних пространствах, используют уже готовые вычисления.

Строительные. Данные устройства делятся на цифровые, механические и лазерные. Их применяют в разметке, проектировании, в процессе монтажа строительных конструкций — фундаментов, стен, перекрытий, наклонных элементов зданий.

Угломеры-квадранты. Квадрант — это часть окружности. Данный угломер также относится к строительному виду устройств, измерения вычисляются в градусах. Как пользоваться угломером данного типа учат на курсах повышения квалификации.

Угломеры малки. Еще один вид инструмента для строительства, представляет собой основу в виде деревянного или металлического бруска, на конце которого имеется ручной гаечный зажим. По резьбовому стержню передвигается градуированная линейка с продольным пазом. Этот инструмент используют для вычисления углов на стенах и других строительных конструкциях.

Горные. При помощи данных оптических угломеров производят маркшейдерские съемки. В их конструкции имеются уклономеры, которыми измеряют углы наклона поверхностей. Горными угломерами пользуются в случаях вычисления на расстоянии, измеряют углы внутренних пространств рудных разработок и горных шахт. Такие механические инструменты допускают погрешность измерения, им на смену уже пришли более точные приборы.

Астрономические. Этот тип приборов не имеет ничего общего со строительным. Астрономические угломеры применяются для вычисления азимутов небесных объектов. Ими рассчитывают углы между телами на небосводе и горизонтом земной поверхности, определяют траектории движения, скорости перемещения. Астрономические угломеры по большей части являются составными элементами телескопов.

Мореходные. Данный тип угломеров определяют географическую широту нахождения судна. В процессе вычислений используют положение солнца, луны и звезд относительно горизонта, то есть угла по высоте. Пример мореходного угломера — секстант, которым пользовались мореплаватели в прошлом. Сейчас им на смену пришли электронные навигационные приборы, использующие спутниковые технологии, но правилами безопасности судовождения предписано обязательное наличие на судне механического мореходного угломера на случай отказа электроники.

Артиллерийские. Используются для наводки на цель орудий. Точнее, правильно будет сказать — использовались, так как сейчас они уже вытеснены компьютерными системами наведения.

Медицинские. Об этом виде угломеров слышали немногие. Ими измеряют углы работоспособности суставов, то есть максимальный диапазон поворота частей тела человека. На приборе есть градуированная шкала, по которой медицинский специалист анализирует амплитуду движений.

Виды угломеров

Классификация угломеров определяется способом измерения и отображением показаний. Рассмотрим конструктивные особенности каждого вида угломеров и то, как ими пользоваться.

Механические

Конструктивно, это самый простой вид инструмента. Чтобы измерить угол угломером, его прикладывают к поверхностям, и таким образом измеряют их положение между собой. Механические угломеры не относятся к инструментам высокоточной категории.

Маятниковые

Маятниковые угломеры представляют собой устройство с круглой шкалой на подобие циферблата часов. На ней нанесена разметка с шагом в 1 градус. Углы наклона поверхностей определяются по стрелке. Угломер устроен по принципу маятникового механизма.

Оптические

Представляют собой высокоточные угломеры, способные мерить углы по всей окружности на 360°. Ввиду того, что углы вычисляются в долях градусов, то их довольно сложно рассмотреть, для этого прибор оснащен лупой.

Лазерные

Прибор работает на основе лазерных лучей. Их направляют на поверхности, положение которых измеряют относительно друг друга. Лазерный угломер оснащен встроенным жидкокристаллическим дисплеем. Достоинство лазерных моделей в том, что с ними можно работать в темных местах или ночью. Однако при ярком освещении метки почти незаметны.

Существуют модели лазерных угломеров в форме арбалета. Ими вычисляют углы режущих кромок при заточке пил, ножей, резцов.

В строительных лазерных угломерных приборах испускается два луча, направленных на измеряемые поверхности. За расчеты и анализ отвечает процессор, а данные отображаются на дисплее. Ими оснащают смартфоны, работает данная функция через специальное приложение.

Электронные

Такие угломеры еще называют цифровыми. Принцип измерения подобен механическим приборам, только показания определяются не по циферблату или шкале, а выводятся на ЖК-дисплей. Это универсальные угломеры, относятся к высокоточной категории измерительного инструмента. Цифровыми видами вычисляют десятые доли градусов.

Нониусные

Этим механическим инструментом измеряют геометрические формы различных сооружений. Существуют модели для измерения углов на удалении. В конструкции есть механизм фиксации точных положений измеряемых объектов. Значения углов в минутах, а при наличии дополнительной шкалы — в угловых секундах.

Пользоваться угломером с нониусом проще, чем это может показаться с первого взгляда. На нем расположена шкала нониуса, соединенная с основанием на длинной линейке. Стандартные угломеры такого типа, оснащенные нониусом 4-УМ, самые распространенные. Ими измеряют углы в радиусе 180°. Применяются в промышленности при изготовлении деталей, в ремонтах, диагностике.

Измерительные нониусные угломеры изготавливаются из высококачественных сталей и относятся к категории высокоточных инструментов. Различаются по размерам, разметкам на шкалах, дизайну. К центру шкалы присоединена подвижная линейка, измеряющая величину угла наклона какой-либо плоскости. Нониус расположен в той части прибора, где проходит линейка.

Он позволяет вычислять десятые доли градуса. Нониусы не так чувствительны к механическим воздействиям, как электронные угломеры, поэтому они более долговечны.

Как выбирать угломер

Мы описали виды угломеров, как они работают и на основе чего. С помощью данной информации вы сможете приобрести правильный инструмент под определенные цели, учитывая все необходимые критерии при выборе. Если нет надобности вычислять сотые доли градуса, то не стоит покупать дорогой электронный прибор. Для несложных измерений вполне подойдет механический инструмент.

Для точных вычислений углов в производственных, диагностических, ремонтных операциях используют электронные или лазерные угломеры. Дорогие приборы целесообразно покупать, если они будут в дальнейшем оправдывать свое применение. При выборе нужно обращать внимание на следующие факторы:

• Материалы, из которых изготовлены рабочие части инструмента, корпус, держатели, регулировочные компоненты. В высокоточных дорогих моделях подвижные механизмы делают из инструментальных сталей. В шарнирных соединениях не должно быть люфта, измеряющие элементы должны перемещаться плавно, равномерно, без усилий. Инструмент с пластиковыми рабочими частями не пригоден для производственных целей, он подходит для быта, имеет сравнительно небольшой срок эксплуатации.
• Качество градуирования шкалы. Точность изделия определяется визуально, с помощью сопоставления показателей при пробных измерениях на других приборах.
• Стоимость. Высокая цена качественного изделия не должна являться препятствующим фактором при покупке. Хороший инструмент в принципе не может быть дешевым т.к. для его изготовления применяются лучшие материалы, используются новые технологии. Дорогой высокоточный прибор оправдывает свою стоимость долгосрочной эксплуатацией и точностью в работе.

Подводя итог, выделим главное. Качественный высокоточный измеритель улов должен быть у каждого профессионала. Для дома не нужен дорогой инструмент, ведь в быту нет необходимости измерять углы с точностью до сотых или даже десятых долей градуса. В домашних условиях используют в основном при ремонте, например, для выравнивания углов стен в оконных проемах. Если инструмент приобретается для производства, то на его стоимости экономить не стоит.

Полезные советы по использованию угломера

Рассчитывать на максимально точные результаты при измерении можно лишь в том случае, если угломер эксплуатируется и хранится в рекомендованных производителем условиях. Хранить его нужно в футляре, в пределе допустимых температур и влажности. Как и все точные приборы его нельзя подвергать влиянию агрессивной среды — химических паров, кислот, щелочей. Даже малейшая деформация рабочих частей может повлиять на точность измерений.

Чтобы обеспечить хорошую видимость меток лазерного угломера при ярком свете, следует дополнительно приобрести специальные отражатели и усилители световых лучей.

Электронные угломеры работают на батарейках типа ААА. Если предполагается длительное использование, следует запастись дополнительным комплектом батареек. При питании прибора от аккумулятора, рекомендуется брать с собой зарядное устройство, а не рассчитывать, что полностью заряженного устройства хватит на все протяжение работ.

Периодически прибор следует калибровать. При проведении измерений уклономером, не нужно забывать о технике безопасности, особенно если вы работаете на высоте. В таких случаях нужно заранее позаботиться о надежности опор строительных конструкций.

Любой угломер, будь то цифровой или механический, нуждается в бережном обращении и соответствующем хранении. При эксплуатации прибора необходимо соблюдать правила, предусмотренные производителем в руководстве по использованию.

Источник www.microntools.ru

Угломер: что это такое и как им пользоваться?

Сегодня в строительных магазинах можно встретить огромное количество всевозможных измерительных инструментов, которые используются при проведении ремонтно-строительных работ. В качестве примера можно назвать угломер (уклономер), который позволяет измерить угол наклона, а также некоторые другие параметры. Этот прибор отличает широчайшая сфера применения, о которой мы поговорим в нашей статье.

Устройство

Простейший угломер был изобретён довольно-таки давно. Вместе с линейкой этот прибор считается одним из древнейших в мире. Археологи полагают, что впервые его начали использовать еще в Вавилоне и Древнем Египте, так как возведение столь массивных сооружений, как пирамиды, без уклономера попросту нереально. Конструкционные особенности этого измерительного приспособления за прошедшие тысячелетия почти не изменилась, хотя в наше время для их производства применяются другие материалы. Соответственно, и сфера использования угломеров сегодня намного шире.

Угломер представляет собой точный прибор, который необходим для проведения определения величины углов между двумя поверхностями, а также их уклона относительно линии горизонта. Данные измерения рассчитываются в градусах. Уклономеры походят на столярные уголки, но в то же время они могут не только определять прямой угол, но еще и регулируются.

Элементарная схема механического угломера представляет собой две пластины, так называемые линейки, которые крепятся с одной стороны и закрепляются при помощи оси — она позволяет изменять угол между ними. На внешней стороне предусмотрена шкала с делениями, определенная в градусах. Уклономеры изготавливаются в точном соответствии с требованиями ГОСТ 5378-88.

Сферы применения

В продаже можно встретить широкий ассортимент самых разных видов этого измерительного инструмента в зависимости от сферы его применения. Именно назначение уклономеров ложится в основу их классификации. Так, современные модели инструмента включают следующие разновидности прибора.

• Строительные. Угломеры данной категории применяются для проведения монтажных и разного рода разметочных работ. Строительный прибор считается наиболее востребованным, он необходим для контроля наклона стен фундамента, а также некоторых иных конструкций. Подобные устройства, как правило, весьма габаритны — размер каждого элемента не меньше полуметра. Строительный прибор часто используют при составлении схем, проектировании зданий и сооружений.

• Столярный. Инструмент оптимален для всевозможных работ с заготовками из древесины.

• Горный. Применяется для осуществления маркшейдерских съемок. Эти измерительные приборы, в отличие от всех остальных моделей уклономера, не используются при контакте с изучаемыми основаниями. При помощи данного инструмента можно вычислить на удалении расположение вертикальных и горизонтальных углов во внутренних пространствах горных шахт и местах рудных разработок. Подобное приспособление относится к молоточней категории, сегодня почти не применяется — с созданием электронного оборудования необходимость в горных уклономерах отпала.

• Слесарный. Такие модели характеризуются повышенной точностью, чаще всего они компактны, но при этом характеризуются очень чувствительной регулировкой, благодаря чему можно проводить расчеты с вычислением долей градуса. Это актуально в ситуациях, когда минимальные отклонения от стандарта не допускаются.

• Плотницкий. Имеет невысокую точность определения угла. Этот инструмент нашел свое применение в деревообрабатывающей отрасли, когда соблюдение наклона до десятых долей градуса не играет абсолютно никакой роли для плотника.

• Учебный. Приборы пользуются популярностью у школьников, они необходимы им для всевозможных математических заданий.

• Артиллерийский. Сверхточная разновидность уклономеров, которая нужна для сборки орудий.

• Астрономический. Признан наиболее точным, необходим для расчета угла между поверхностью земли и небесными телами на небосводе, позволяет рассчитать траекторию их передвижения и скорость. Подобные приспособления очень часто входят в состав телескопического оборудования, благодаря чему диапазон их возможностей существенно расширяется.

• Мореходный. Такой угломер функционирует исходя из положения, что солнце, а также луна и другие небесные светила в каждый конкретный день и час размещаются над горизонтом под определенным углом по отношению к географической широте. Имея под рукой данные измерения и схему, исследователь может вычислить широту, на которой он пребывает. В прошлом это приспособление повсеместно использовалось мореплавателями, однако, в связи с активным развитием современных спутниковых технологий его использование ушло на второй план.

Невзирая на это, подобные угломеры можно найти на большинстве судов — приборы незаменимы в случае непредвиденного отказа основного электронного оборудования.

• Универсальный. Данная категория конструкций может быть задействована для вычисления углов при проведении работ самой разной направленности, к примеру, для заточки ножей и затяжки болтов.

Кроме того, угломеры востребованы при выполнении ландшафтных работ, а угломер-транспортир нашел свое применение в топографии. Он отлично проявляет себя при работе с картами, однако, его точность является относительной. В зависимости от особенностей конструкции, встречаются складные и портативные модели уклономеров.

Разновидности

В соответствии с механизмом работы выделяют несколько типов угломеров.

• Механический. Самый простой вариант конструкции, в данном случае оба элемента прибора прикладываются к тем поверхностям, угол между которыми требуется рассчитать. На приборе предусмотрена шкала, которая позволяет с максимальной точностью определить величину угла между сторонами.

• Маятниковый. Визуально этот инструмент скорее напоминает механические стрелочные часы, при этом на круглый циферблат наносятся специальная разметка, а стрелка определяет угол наклона одной из поверхностей.

• Оптический. Этот инструмент обычно имеет диапазон проведения измерения до 360 градусов, относится к сверхточным, показывает наклон в долях градуса. Зачастую бывает довольно трудно определить, на какое именно значение показывает стрелка у таких угломеров, поэтому в комплект входит лупа.

• Лазерный. Схема угломера предусматривает пару лазерных лучей, они направляются на измеряемые поверхности, при этом угол между ними можно определить визуально или при помощи специального электронного дисплея, встроенного в некоторые устройства. Лазерный инструмент эффективно работает по ночам, а также в затемненных пространствах, в свете дня отметок почти не видно.

• Цифровой. Электронный уклономер по своему принципу действия схож с механическим, единственное отличие состоит в том, что у них предусмотрен ЖК-дисплей, выполняющий функции циферблата, именно туда выводятся измеряемые показатели. Это приспособление относят к категории высокоточных, оно позволяет определить угол наклона с десятыми долями градусов.

Обзор лучших моделей

Наибольшим спросом пользуются угломеры следующих торговых марок.

• Цифровой уровень ADA Pro-Digit RUMB. Инструмент используется для выравнивания торцовочных плит, а также монтажа подвесных потолков и проведения всевозможных монтажных и строительных работ. Корпус изготавливается из высокопрочного пластика, оптимальный температурный диапазон применения инструмента составляет 0-40 градусов.

• ADA AngleRuler 20. Угломер имеет встроенный электронный датчик угла, параметры которого отображаются на жидкокристаллическом мониторе. Температурный диапазон использования – от 0 до 60 градусов, рабочий диапазон – от 0 до 360 градусов, точность измерения — 0,3 градуса.

• Угломер Mr. Logo. Универсальный прибор необходим для проведения измерений внешних и внутренних углов в диапазоне от 0 до 180 градусов. Корпус изготовлен из пластика, оптимален для использования в труднодоступных местах.

• Квадрант FIT. Эта модель отличается удлиненными направляющими и шкалой, оптимальной для раскроя больших плит. Используется для проведения определения углов в диапазоне 0-180 градусов.

• Хороших отзывов потребителей также удостоилась продукция марок «Зубр» и Bosch.

Как выбрать?

При выборе подходяще модели уклономера особое внимание необходимо обратить на материал. Если прибор металлический, легкоплавкий — не надо брать такой инструмент, так как уже в ближайшее время он деформируется, а точность вычислений окажется нарушенной. Особое внимание обратите на цену.

Стоимость уклономеров напрямую зависит не только от основных особенностей конструкции прибора, но и от точности измерения, соответственно, чем ниже погрешность, тем выше будут затраты на производство. Имейте в виду, что у ассортимента с низкой стоимостью шкала, как правило, наносится краской, по мере использования она начинает выцветать и отслаиваться. После этого будет довольно сложно определить, сколько именно делений показывает угломер.

Для малоэтажного строительства либо столярного дела можно обойтись приборами из низкого ценового сегмента, а для изготовления более точных деталей требуется дорогостоящие точное оборудование.

Как пользоваться?

Лишь при грамотном использовании устройства вы можете рассчитывать на то, что показатели будут максимально точными. Меньше всего проблем с использованием лазерного инструмента, его достаточно разместить в нужном месте, подключить и подождать некоторое время для полного считывания информации. Эксплуатация механических приспособлений приблизительно выглядит следующим образом: инструмент прикладывается к измеряемой поверхности так, чтобы линейка и корпус должны прилегали максимально плотно, затем по основной шкале определяется наклон.

При использовании оптического инструмента линейка перемещается таким образом, чтобы образовывать угол по отношению к подвижному элементу. Такой угломер имеет кольцо для фиксации, оно должно устанавливаться на основании максимально прочно, иначе его смещение приведет к погрешностям измерения. Любые угломеры, будь то магнитные или механические, нуждаются в осторожном и бережном обращении, механическое повреждение влечет нарушения точности определения наклона.

Обратите внимание на то, что время от времени необходимо проводить калибровку оборудования. При использовании любых уклономеров следует соблюдать правила техники безопасности. Так, не допускается проведение измерений со случайных ненадежных опор, из опасных зон, а также свесившись с края высотной конструкции.

О том, как правильно пользоваться угломером, смотрите в следующем видео.

Источник stroy-podskazka.ru
