Как правильно называется пирог в строительстве

12.09.2017 У каждого пирога есть основание и разнообразная начинка, а его вкусовые качества и полезные свойства зависят от кондитера и его умений: повар, не знакомый с технологией приготовления, может бисквитный корж намазать горчицей, когда как профессионал использует взбитые сливки. Также и с крышей, от качественно выполненных работ, в соответствии с выбором кровельного материала, по сбору «кровельного пирога» зависит качество всей конструкции.
Современное построение «кровельного пирога» должно обеспечивать задержку тепла в зимний период и непропускание его в летний, отталкивание внешней влаги, а также пропуск пара изнутри помещения. Все это обеспечивают необходимые строительные пленки, поэтому их использование во время утепления кровли очень важно.

Для начала разберемся с ингредиентами

Самыми главными составляющими «кровельного пирога» помимо теплоизоляции и непосредственно кровельного покрытия являются:
— паро- и гидроизоляция,
— система подкровельной вентиляции.

Стройка,кровельный пирог,как правильно утеплять #shorts

Одним из первых слоев нашего пирога помимо внутренней отделки потолка является
пароизоляция. Она препятствует прониканию влаги в виде пара в утеплитель. Существует множество видов пароизоляции в зависимости от качества материала, но функция у этой строительной пленки одна, хотя, и немаловажная.
Основной из задач при монтаже кровли является обеспечение защиты утеплителя и всей кровельной конструкции от воды. При намокании теплоизоляционный слой теряет до 50% своих свойств, что приводит к прониканию влаги в кровельную конструкцию и резкому увеличению теплопроводности. Проникшая влага в кровельную систему также способствует гниению оснований и быстрому износу. Защитить утеплитель и конструкцию от воды поможет гидроизоляционная пленка.
В кровельном пироге необходимо образовать вентиляционную систему. На гидроизоляцию укладывается контробрешетка и обрешетка, сверху которой кладется внешнее кровельное покрытие. Система обрешетки позволяет создать канал, по которым воздух, насыщенный влагой, может проходить наружу через установленные на крыше аэраторы. Все правильно установленные материалы и качественно выполненная работа позволит кровельной системе прослужить вам долгую службу.

Теперь поговорим о способах монтажа «кровельного пирога» и некоторых особенностях.

Существует два рецепта «кровельного пирога».
Первый вариант: сверху стропил укладывается гидроизоляция, ставится контробрешетка и обрешетка, на обрешетку кладется кровельное покрытие. Утепление выполняется уже изнутри кровли: между стропил укладывается утеплитель (необходимо оставить небольшой зазор между гидроизоляцией и утеплителем) и укрывается пароизоляцией. После чего идет внутренняя отделка потолка.
Следуя же второму рецепту, все работы выполняются снаружи, начиная с укладки пароизоляции, которая крепится к внутренней стороне стропил. Затем кладется утеплитель, оставляя небольшой воздушный зазор, сверху стропил крепится гидроизоляция, после которой идет контробрешетка и обрешетка, на которую уже кладется кровельное покрытие.

При выполнении любого из вариантов, следует учитывать то, что гидроизоляция не должна соприкасаться с теплоизоляционным материалом, так как может произойти намокание теплоизоляции.

Наверняка у вас появился вопрос, отличаются ли «кровельные пироги» для мягкой и жесткой кровли. Ответ: да, но не многим. При установке мягкой кровли (для скатной крыши используют чаще всего битумную (гибкую) черепицу) после системы обрешетки укладывается основание. Обычно для основания используется ориентированно-стружечная плита (ОСП) или влагостойкая фанера.

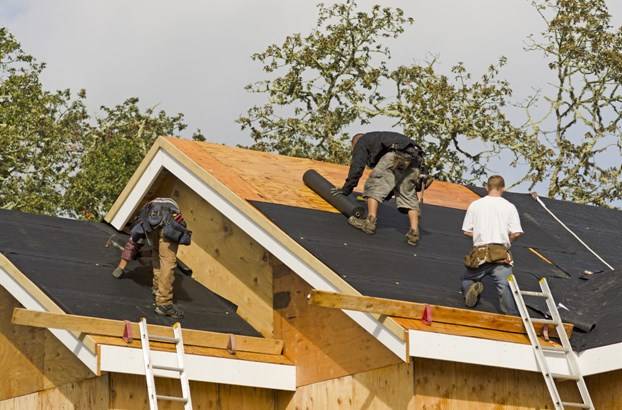

Поверх основания по периметру или на всю площадь устанавливается подкладочный ковер, который также гидроизолирует и выравнивает поверхность. И завершающим этапом является укладка гибкой черепицы.
Здесь вы можете увидеть различия «кровельного пирога» для мягкой и жесткой кровли, например, металлочерепицы.

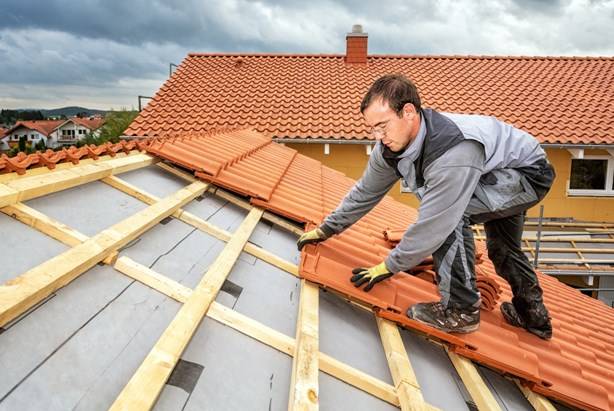

Различий в «кровельном пироге» в зависимости от вида жесткой кровли практически нет, но для металлических поверхностей желательно использовать антиконденсатную гидроизоляцию, для меньшего образования влаги, так как металлическая поверхность охлаждается больше, чем натуральные или другие виды кровли.

Выбор материала для утепления скатной крыши сегодня очень разнообразен, каждый может собрать свой «кровельный пирог» в соответствии со своими запросами и бюджетом. Главное сделать все правильно и наслаждаться теплом и уютом своего дома долгие годы.

Источник: ksk24.ru

Кровельный пирог: основные виды, конструкции и особенности материалов

Чтобы крыша выдержала внешние нагрузки, не допускала попадания осадков и ветра в чердачное пространство, обустраивается кровельный пирог. Он представляет собой многослойную конструкцию из разных материалов. Каждый из слоев выполняет свою функцию. Из каких элементов состоит пирог кровли и какие их особенности – поговорим в статье.

Виды кровельных пирогов

Эксплуатируемая кровля пирог может иметь двух разных конструкций. Различают:

• Пирог утепленной крыши;
• Пирог холодной крыши.

Устройство кровельного пирога в теплой кровле

Основным отличием теплой кровли является наличие в ее конструкции теплоизоляционного материала. Из-за этого, кровельный пирог под металлочерепицу имеет более сложную конструкцию. К основным элементам теплой крыши дома (от верхнего до нижнего слоя) относятся:

• Кровельное покрытие. Внешний защитный слой. Главной его функцией является отвод дождевой талой воды, защита здания от проникновения внутрь других атмосферных осадков. Современные кровельные покрытия также несут собой декоративную функцию. Металлочерепичные листы, профнастил и прочие изделия дополняют эстетичный вид всего здания.
• Обрешетка. Каркасная конструкция, которая предназначена для опирания и крепления верхнего покрытия, распределения нагрузок и передачи их на стропильную систему.
• Контробрешетка. Элемент каркаса, который необходим для обеспечения вентиляционного зазора. Между внешним кровельным покрытием и гидроизоляцией.
• Слой гидроизоляции. Предназначен для защиты утеплителя от контакта с влагой от конденсата и влажным воздухом, находящихся в подкровельном пространстве.
• Стропильная система. Балочные деревянные или металлические элементы, которые являются несущей конструкцией крыши. Предназначены для восприятия веса от кровельного пирога, нагрузок от атмосферных осадков и ветра, перенаправления их на несущие стены здания и фундамент.
• Теплоизоляция. Предназначена для увеличения сопротивления передачи тепла из внутреннего чердачного помещения наружу. Устанавливается в пирог теплой кровли из металлочерепицы с целью минимизировать теплопотери дома.
• Пароизоляция. Пленочный материал, который используется для защиты утеплителя от попадания воздушного пара из чердака и конденсации его внутри теплоизоляционного материала.
• Черновая внутренняя обрешетка. Дощатый каркас, который необходим для поддержки утеплителя изнутри здания. Также он выполняет функцию несущей конструкции для крепления отделочных материалов при обшивке чердака или мансарды изнутри.
• Отделочные материалы. Предназначены для подшивки кровельного пирога снизу чердака и придания интерьеру мансарды декоративного внешнего вида. Бывают черновые – под последующую чистовую обработку, и финишные – являются завершающим элементом отделки.

Кроме основных слоев, теплый пирог кровли из металлочерепицы включает в себе дополнительные элементы, повышающие эксплуатационные качества крыши. К таким относятся уплотнительные, демпферные ленты. Они предназначены для восприятия вибрационных нагрузок, повышения звукоизоляции кровли.

Конструкция холодного пирога крыши

Устройство пирога холодной кровли значительно проще. Такие конструкции предназначены только для защиты здания от задувания ветра и попадания влаги внутрь. Применяются в основном, в промышленном строительстве, обустройстве зданий технического назначения и построек для хозяйственных нужд.

В слои холодного кровельного пирога стандартно входят:

• Внешнее покрытие;
• Система каркаса – обрешетка, контробрешетка и стропила;
• Гидроизоляция.

Особенности и параметры элементов кровельного пирога

Кровельное покрытие

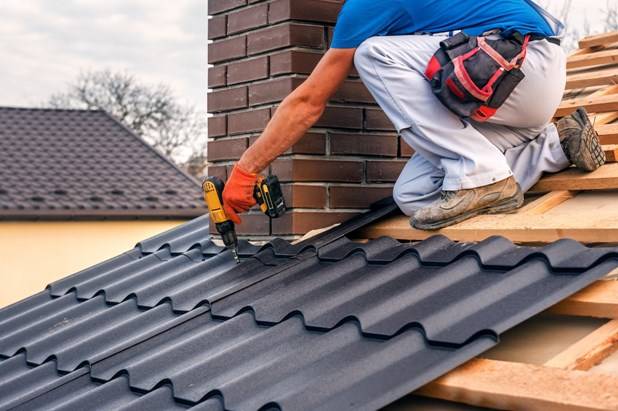

К наиболее распространенным верхним элементам покрытия кровли здания относятся металлическая черепица и профнастил. Это металлические листы из тонколистовой стали. Первый тип лучше подходит для обустройства жилых домов, второй – для технических сооружений.

При выборе металлочерепицы для кровельного пирога ориентируются толщиной стали, формой профиля и типом защитного покрытия.

Обрешетка

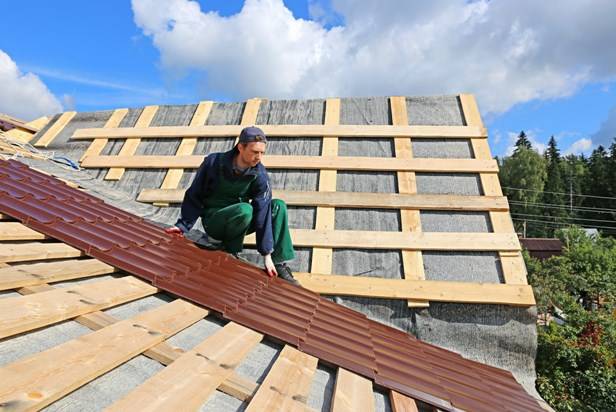

Обрешетка в пироге кровли из металлочерепицы выполняет роль несущего основания. Делают ее из обрезной и необрезной доски. Оптимальным размером является 200х50 мм, 150х25 мм. Допускается использовать доску меньшего сечения до 100х25 мм. Для изготовления обрешетки под профнастил также может быть использован брус сечением 40х60 мм.

Доска под обрешетку крыши под металлочерепицу укладывается параллельно коньку. Шаг выбирается под длину волны профиля. Это может быть 300 мм, 350 мм или 400 мм. Доски закрепляют при помощи оцинкованных метизов – гвоздей или саморезов.

Для повышения срока службы кровельного пирога, деревянные элементы каркаса обязательно обрабатывают антисептическими пропитками. Это важно учитывать на этапе строительства обрешетки.

Контробрешетка

Контробрешетка выполняет роль несущего основания под доски основной обрешетки. За счет этого конструктивного элемента обеспечивается вентиляционный зазор между гидроизоляцией и внешним слоем кровли. Для изготовления контробрешетки используют брусок из дерева сечением 50х50 мм или 40х50 мм.

Бруски прибивают к стропильным ногам, поверх гидроизоляционного слоя. Делают это перпендикулярно к коньку крыши. Между бруском и гидроизоляцией рекомендуется устанавливать уплотнительную ленту. Она обеспечивает плотное прилегание крепежа с отсутствием протечек через крепежное отверстие. Также уплотнитель способствует повышению звукоизоляции кровли от шума дождя или ветра.

Гидроизоляция

Гидроизоляция обустраивается в пироге холодной и теплой кровли из металлочерепицы в обязательном порядке. Этот слой обеспечивает отсутствие протечек и попадания конденсата внутрь помещения или в утеплитель.

Производители металлочерепицы и профнастила не рекомендуют в качестве гидроизоляции применять изделия на битумной основе, как пергамин или рубероид. Наиболее рационально для кровельного пирога под кровлю из металлопрофиля использовать рулонную полимерную гидроизоляцию. Лучшим образом подходят:

Отличие гидроизоляционной мембраны от стандартной пленки заключается в наличии пористой структуры. За счет микропор, пар изнутри помещения будет выводится в вентиляционное отверстие и дальше наружу. Таким образом предотвращается образование конденсата в утеплителе и потери им своих изначальных свойств. Очень важно при монтаже мембранной гидроизоляции правильно выбрать, какой стороной вниз монтировать пленку.

Укладка гидроизоляции в кровельном пироге производится с наружной стороны двумя способами:

• Параллельно коньку. Первое полотно укладывается на свесе карниза крыши от одного торца до другого. Следующее полотно монтируют внахлест первого на 15-20 см. Стыки проклеивают или спаивают согласно технологии используемого рулонного материала.
• Параллельно стропильным ногам. Первое полотно укладывают на торце крыши от конька до карнизной планки. Крепление осуществляется к стропильным ногам. Последующее полотно монтируют с нахлестом в 15-20 см. Стыки также проклеивают или спаивают.

Теплоизоляция в кровельном пироге

Выполнение работ по укладке теплоизоляционного слоя является обязательным условиям при строительстве пирога для утепления кровли. Самым популярным материалом для этого является минеральная вата. Она обладает низкой теплопроводностью и имеет «дышащие» свойства. За счет этого достигается возможность отвода паров из утеплителя и поддержание нормального микроклимата.

По форме выпуска минеральная вата бывает в плитах или рулонах. Плитный утеплитель, ввиду меньших размеров, обеспечивает удобство монтажа. При укладке такого типа теплоизоляции важно проклеить стыки между двумя элементами, чтобы предотвратить образование мостиков холода.

Минеральная вата монтируется враспор между стропильными ногами. На этапе сооружения стропильной кровельной системы этот нюанс всегда нужно учитывать. Дистанция между соседними стропилами должна быть на 15-20% меньше, чем размер минераловатный теплоизоляции.

Пароизоляция

Пароизоляционная пленка монтируется в пироге кровли из металлочерепицы с утеплителем. Ее назначение – защита от попадания влажного воздуха из помещения внутрь теплоизоляционного материала.

Из наиболее востребованных, для пароизоляции кровли из металлочерепицы с минераловатными утеплителем является полипропиленовая пленка. Она имеет два сплошных слоя, между которых обустроенная армирующая сетка из полипропиленовой нити.

Монтаж пароизоляционной мембраны в кровельном пироге осуществляется изнутри здания, под утеплителем. Пленку полотнами крепят к нижней части стропил при помощи скоб. Края полотен обязательно монтируют с нахлестом 15-20 см. Стыки проклеивают скотчем. Также для герметизации рекомендуется проклеить скотчем места установки крепежа.

Это необходимо для закрытия отверстий под скобами.

Внутренняя отделка

Для закрытия пароизоляции и последующего проведения отделочных работ, со стороны чердака обустраивается внутренняя обрешетка. Для этих целей могут быть использованы щитовые материалы:

Между черновыми плитами и пароизоляцией также формируется вентиляционных зазор. Для этого могут использоваться бруски или необрезная доска. Бруски прибивают к стропильным ногам перпендикулярно коньку, доску прибивают параллельно коньку. Далее производится монтаж плит при помощи подходящий саморезов. Если под кровельным пирогом располагается мансардных этаж, то подготовленную поверхность облицовывают финишными материалами – штукатуркой, вагонкой, декоративными плитами.

Источник: www.ozinkovka.ru

Кровельный пирог для эксплуатируемой и неэксплуатируемой кровли: состав и этапы монтажа

Кровельный пирог – это конструкция из слоёв разных строительных материалов, включающих в себя утеплитель, пароизоляцию и гидроизоляцию. Также могут быть добавлены и другие изоляционные материалы или элементы конструкции. Их выбор зависит не только от вида крыши, но также от условий среды и кровельного покрытия. На этапе строительства стоит уделять значительное внимание этой составной части здания, так как от неё напрямую зависит срок службы постройки и комфорт жильцов.

Функции и составные части кровельного пирога

В промежутках между элементами стропильного каркаса располагается пирог кровли, функции которого заключаются в защите дома от дождя, снега и других осадков. Также слой утеплителя способствует тому, чтобы внутри дома установилась и поддерживалась благоприятная температура. Но практичность и качество выполнения задач, возложенных на кровельный пирог, зависит от многих факторов. Сюда относится правильное расположение слоёв изоляционных материалов, а ещё выбор качественных и долговечных составляющих.

Также очень важная особенность заключается в том, что вес всех слоёв и кровельного покрытия не должен превышать несущую способность конструкции из стропил. Поэтому ещё на этапе выбора стоит правильно рассчитать, какое количество материалов потребуется для строительства.

Конструкция из слоёв разных строительных материалов, включающих в себя утеплитель, пароизоляцию и гидроизоляцию Источник stylekrov.ru

В общем виде все составные части кровельного пирога одинаковы для разных видов крыш. Для того, чтобы кровля функционировала правильно и защищала ваш дом в течение долгих лет, она должна включать в себя:

• Слой подшивки с внутренней стороны,
• Слой пароизоляции,
• Утеплитель, который должен располагаться в промежутках между стропил,
• Гидроизоляционный материал на верхней кромке лаг,
• Контробрешётка и обрешётка,
• Кровельное покрытие.

Утеплитель нужен для того, чтобы снизить показатели по теплоотдаче помещения. Если его не использовать, то в доме будет летом очень жарко, а зимой очень холодно.

Слой гидроизоляции защитит крышу от проникновения влаги и повысит срок её службы. В случаях, когда для кровельных работ не используется эта составная часть, на балках и других элементах конструкции быстро появляется гниль и плесень.

Пароизоляция нужна для того, чтобы защитить весь кровельный пирог от губительного воздействия водяного пара. Источниками испарения могут быть любые каменные или бетонные конструкции, поэтому использовать этот слой нужно обязательно.

Обрешётка и контрробрешётка даст жёсткую опору для фиксации кровельного покрытия. Делаются эти составляющие из бруса, набиваемого поверху слоя гидроизоляции.

Тип кровли оказывает значительное влияние на состав её пирога. В зависимости от каких-либо особенностей крыши, могут быть добавлены дополнительные элементы. Например, кровельный пирог под мягкую кровлю применяется в комплексе с подкладочным ковром. Но в зависимости от типа и назначения крыши может быть изменено и расположение слоёв. Скажем, если вы выбрали инверсионную крышу, то утеплитель должен быть выше гидроизоляции.

В зависимости от особенностей крыши, могут быть добавлены дополнительные элементы Источник admkashatau.ru

Пирог под холодную кровлю

Холодная кровля предусматривает отсутствие теплоизоляции. Как правило, подкровельное пространство в этом случае никак не эксплуатируется. Такой тип крыши нашёл применение при строительстве зданий с винными погребами или местами для хранения продуктов. Также по такому принципу обычно создаются тренажёрные залы и мастерские.

Плюсом данного вида кровли является хорошая циркуляция воздуха. Вследствие этого вентиляция помещения обеспечивается правильно.

Бывают и бесчердачные виды холодной кровли. Чаще всего такая крыша защищает беседки или оранжереи, а также, например, навесы. Но состав кровельного пирога для таких конструкций различен. Кровля, имеющая скаты, предполагает наличие изоляционных материалов и по скатам, и по нижнему перекрытию. Снизу-вверх конструкция должна иметь следующую последовательность слоёв:

1. Гидроизоляция, зафиксированная на нижней части стропил.
2. Контррейки, которые фиксируют изоляционный материал и обеспечивают процесс вентиляции.
3. Обрешётка, закреплённая на верхней части стропил.
4. Кровельное покрытие.

Перекрытия же в свою очередь требуют наличие пароизоляции, утеплителя и обивки потолка. Если крыша с пологим профилем имеет чердак, то при её строительстве можно не использовать гидроизоляцию. Это связанно с тем, что в качестве покрытия таких крыш зачастую используется мягкая кровля, а он сама по себе может выполнять функции герметика. Исключением являются случаи, когда балки для крепления кровельного покрытия опираются непосредственно на сами стены.

Пирог для мягкой холодной крыши

В России данный вид кровли хорошо зарекомендовал себя и используется как при строительстве частных домов, так и государственных учреждений. Достоинством такой крыши является простота монтажа и обслуживания, а также сравнительно невысокая стоимость. Итак, пирог кровли под мягкую черепицу в этом случае включает в себя верхний слой из разреженной деревянной обрешётки. Чаще всего её выполняют из бруса 40*40. Затем набивают сплошной слой из водостойкой фанеры или OSB.

Это обеспечит опору для мягкого покрытия. После него идёт подкладочный ковёр и остаётся лишь зафиксировать кровельное покрытие. Таким образом, конструкция этой крыши предельно проста, а возводится она в короткие сроки и без лишних финансовых затрат.

Пирог для утеплённой кровли

В данном случае расположение слоёв и наличие вентиляционных отверстий должно соответствовать строгим требованиям. Это связано с тем, что утеплённая кровля имеет довольно сложную структуру. Она более подвержена различным видам коррозии и разложения. Для того, чтобы предотвратить данные процессы, порядок укладки слоёв должен выглядеть так:

1. Слой облицовки на внутренней стороне чердака;
2. Контррейки, фиксирующие пароизоляцию;
3. Пароизоляция, которая располагается на внутренней части поверхности стропил;
4. Утеплитель, находящийся между стропилами;
5. Гидроизоляция, набитая на внешнюю поверхность стропильных ног;
6. Контробрешётка и обрешётка;
7. Кровельное покрытие.

Во избежание течи теплой кровли, места стыков рекомендуется тщательно герметизировать Источник euroace.org

В процессе обустройства данного вида кровли стоит уделить большое внимание герметизации всех стыков. Особенно часто течи возникают в районе ендов, мансардных окон или вентиляционных проходов. Иначе пирог крыши подвергнется грибкам и гниению. Намокший же утеплитель не будет справляться со своими задачами, поэтому кровля перестанет создавать комфорт в помещении.

Как выглядит пирог неэксплуатируемой кровли

Такой тип требует в общем виде наличия перекрытия на внутренней поверхности крыши, выше должен быть слой из керамзита, выполняющего функции по разуклонке. После этого идёт выравнивающая цементно-песчаная стяжка. Далее обязательно наличие слоя пароизоляции, выше которой, непосредственно под финишным покрытием располагается утеплитель.

Однако, если основанием для пирога является поверхность профлистов, то его состав несколько меняется. После основания из оцинкованного железа идёт слой пароизоляции. Следующая составная часть – утеплитель. Последний слой такого пирога составляет кровельное покрытие. Нужно добавить, что почти также выглядит пирог мягкой кровли с утеплителем.

Отличие заключается в том, что для битумной черепицы требуется основание в виде фанеры и подложка.

Пирог для эксплуатируемой кровли

Данный тип кровли предназначен для полноценных нагрузок. Предполагается, что по нему будут ходить и располагать на нём какие-либо предметы. Поэтому кровельный пирог эксплуатируемой крыши должен выдерживать большие нагрузки, а ещё обладать хорошим слоем гидроизоляции. Для того, чтобы держать на себе всю нагрузку, несущая конструкция обязана отличаться значительной прочностью. Также при обустройстве пирога эксплуатируемой кровли стоит учесть, что ремонт его в будущем будет довольно затруднителен. Вот, в каком порядке должны размещаться слои кровельного пирога:

1. Основание кровли (может быть из бетона или железо-бетона);
2. Укрепляющая бетонная стяжка;
3. Слой гидроизоляции;
4. Дренажный слой (здесь используются сыпучие материалы, впитывающие влагу);
5. Теплоизоляция;
6. Слой геотекселя;
7. Песчаный или гравийный наполнитель;
8. Финишное покрытие.

Как можно заметить, конструкция пирога эксплуатируемой кровли довольно сложная. Здесь нет ничего удивительного, ведь такая крыша должна выдерживать большие нагрузки и обладать достаточной надёжностью.

Видео описание

В видеоматериале показан поэтапный монтаж кровли: необходимые элементы, установка пароизоляции, утепления, монтаж, гидро-ветрозащитной мембраны и финишного покрытия:

Заключение

Кровельный пирог – это очень важная часть любой постройки. При его создании стоит уделять максимум внимания тому, чтобы всё было надёжно закреплено и герметично зашито. Правильная укладка пирога кровли является залогом долгой службы вашего дома или хозяйственной постройки. Эта статья с большим количеством информации о различных типах кровельных пирогов и о их составных частях. Надеемся, такие сведения окажутся полезны во время закупок строительных материалов и найма специалистов для проведения кровельных работ.
