Как правильно ставить укосины при строительстве

Содержание

Приняв решение возводить каркасный дом своими руками, обратите внимание на такой момент, как установка укосин. Укосины – это подпорки каркаса, расположенные не вертикально, а под наклоном. Укосины в каркасном домеявляются обязательным элементом. Некоторые нерадивые архитекторы не придают им должного внимания, и заменяют их распорками.

Укосины для дома

Это неправильно. Распорки всего лишь помогут устранить у досок пружинистость, не позволять «гулять» доскам вверх-вниз. А вот наклониться и впоследствии завалиться они могут очень легко, в особенности, если на местности распространен порывистый ветер. Укосины же добавляют каркасу пространственной жесткости, не давая ему «ходить».

Наибольшее качество и надежность дадут деревянные полнотелые подпорки. Но если постройка не массивная, не запрещено использовать гибкие укосины, выполненные из металла в форме лент, пластин и шпилек.

Как правильно врезать укосины. Все подробно и наглядно.

Наиболее удачный угол, под которым необходимо устанавливать подпорки – это 45 градусов. Но довольно часто бывает, что конструкция (расположение стен друг к другу, наличие оконных и дверных проемов) не позволяет применить их именно так, максимум, что возможно сделать – 60 градусов.

В данном случае следует расположить увеличенное количество укосов в один ряд.

Роль укосины в возведении каркасного дома

Этот элемент выполняет функцию поддержки вертикально стоящих деталей в каркасе. Подпорка конструкции нужна для увеличения жёсткости всей рамы. Но в основном укосину устанавливают, чтобы ослабить боковые нагрузки.

Грамотно сбитый каркас способен легко выдерживать вес крыши или второго этажа. Но противостоять горизонтальному воздействию долго не сможет. Обычно слабым местом являются стыки элементов, скреплённые гвоздями. Со временем крепление расшатывается, и стена может сложиться.

Грубейшей ошибкой при разработке проекта каркасного дома является пренебрежение к боковым нагрузкам. И это подтверждается яркими примерами американского и канадского строительства. Из-за желания сэкономить часто укосины заменялись просто обшивкой каркаса фанерой. Но природные катаклизмы расставляли все по местам. Конструкции не выдерживали сильных порывов ветра и разрушались.

Правильное и неверное расположение укосин

Правильное и неверное расположение укосин Источник stroev.pro

Установка укосин необходима для следующих моментов:

исключения деформации рамы;
предотвращения смещения теплоизоляции внутри перегородки;
придаче постройке надёжности;
равномерного распределения статистической нагрузки по всей конструкции.

Также существует ошибочное мнение, что укосины можно заменить обычными распорками. Но последние лишь устраняют у досок пружинистость. И для противостояния горизонтальной нагрузке не годятся. Потому что соединяются с каркасом неподходящим способом. Поэтому нужно выяснить, прежде чем использовать укосины в каркасном доме, как правильно сделать их крепление к вертикальным стойкам.

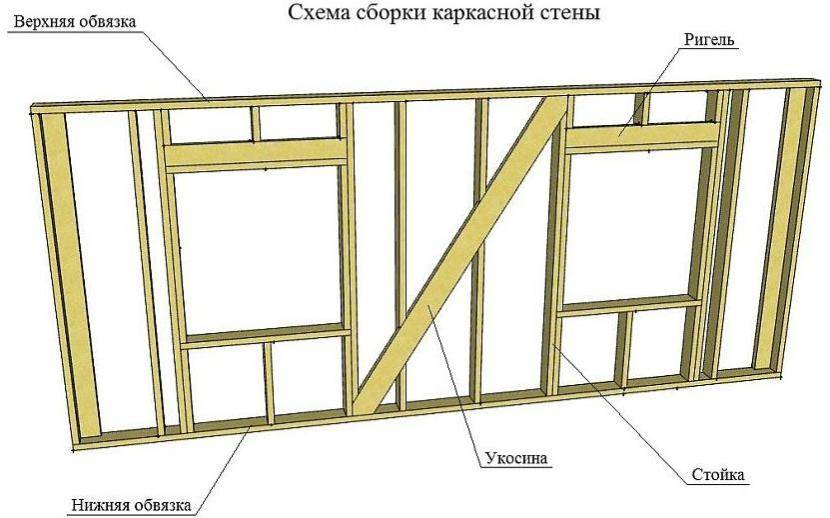

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Виды укосин

По выбору материала укосины делятся на деревянные и металлические. Но это не говорит, что последние лучше или качественнее. Все зависит только от индивидуального подхода. Это относится и к такому виду укосин, которые официально ими не являются, но иногда выполняют их функции. Это треугольные элементы из фанеры, которые закрепляются по внешнему контуру каркаса.

Каркас дома с деревянными укосинами

Каркас дома с деревянными укосинами Источник karkasnik.su

Чтобы понять, какую из укосин использовать, необходимо подробнее с ними ознакомиться.

Смотрите также: Каталог компаний, что специализируются на возведении каркасных домов

Деревянные

Подпорка из дерева изготавливается в виде доски. Для этого подбираются особо прочные материалы. Обычно выбирают брус сечением 25×100 мм. Для отдельных случаев подбираются пиломатериалы с размерами 50×100 мм. И главным плюсом таких элементов является их лёгкость.

Последнее обстоятельство делает подобные детали более востребованными, чем использование железных. К тому же их применяют по одной, что также снижает расходы на строительство. Потому что материал хорошо выдерживает нагрузки, как на сжатие, так и на растяжение. Поэтому для обеспечения достаточной надёжности вполне хватает установки одного элемента под углом в 45 градусов.

Металлические

Сразу нужно оговориться, что в нашей стране укосины из стали применяют крайне редко. Это выступает прерогативой американцев и у них давно существует отработанная технология, которой они придерживаются с давних времён. Казалось бы, что использование железа повышает надёжность, но у такого способа существует значительный минус – излишнее утяжеление конструкции.

Каркас дома с металлическими укосинами

Каркас дома с металлическими укосинами Источник strojudacha.ru

Ведь металл и сам по себе немало весит. Да ещё и виноват способ установки стальных укосин. Дело в том, что железо плохо переносит нагрузки на сжатие, поэтому такие элементы монтируют крестом, используя две детали. Чтобы компенсировать давление.

Ещё к одному минусу можно прировнять возможность коррозии, если гидроизоляция конструкции выполнена некачественно. А это ощутимо может значительно снизить общую долговечность.

Обшивка фанерой

Некоторые застройщики считают, что обшивка фанерой с внешней стороны каркаса даст те же результаты, что и установка укосин. Это в корне не верно. Особенно для технологии возведения каркасного дома.

Но способ имеет право на жизнь. Только для небольших по площади помещений. Например, уличных туалетов или малюсеньких сараев.

Технология модульного строительства

Производство основного модуля определяется тем, насколько часто будет использоваться будущий дом.
Если предполагается постоянное проживание, то дом должен иметь более прочные стены, например :

плита из слоев цемента толщиной в 12 мм;
изоляция от пара (начальный слой толщиной в 0,15 мм);
утеплитель из базальтовой ваты толщиной минимум в 15 мм;
изоляция от пара (конечный слой толщиной в 0,15 мм);
плита из слоев цемента толщиной в 12 мм.

Если сравнивать такую конструкцию с полуметровой кирпичной стеной, то модульная система выигрывает по теплоизоляционным характеристикам. Модульный дом, возводимый в короткие сроки и предназначенный для круглогодичного проживания, должен обладать основным каркасом и прочным фундаментом, продуманной тепло- и гидроизоляцией, качественной системой отопления и вентиляции.

Выбрать стройматериалы для строительства базового модуля достаточно легко. Чаще всего встречается металлическая конструкция-каркас, с установленными утеплительными панелями.

Такие конструкции идеально подходят для домов, предназначенных для постоянного проживания. Для дачных построек подойдут более простые варианты – каркасы из легкой стали и тонкие стены.

Кроме всего, строительство модульных домов позволяет выявить следующие преимущества:

надежность – конструкция модульного дома была подвергнута самым серьезным испытаниям в районах с агрессивными погодными условиями.
кратчайшие сроки строительства – если не брать в расчет время заливки фундамента, то строительство модульного дома займет всего около двух недель. Ведь все, что требуется, это просто установить уже готовые модули и объединить коммуникации, произвести герметизацию швов и отделочные работы;
практичность – появляется возможность расширить постройку, путем установки дополнительных модулей;
прочность и безопасность – модульный дом обладает высокой сейсмоустойчивостью;
минимизация строительных отходов – начальный природный ландшафт остается практически нетронутым;
минимальные затраты – стоимость одного квадратного метра модульного дома обойдется заказчику практически в два раза дешевле, чем при обыкновенном строительстве.

Главным недостатком модульного строительства является высокая сложность доставки блоков и модулей. Для этого потребуется автомобиль, оснащенный специальной платформой и подъемный кран повышенной мощности.

Строительство модульных домов

Все стереотипы об ограниченности в плане конструктивности и об архитектурном однообразии модульного строительства уже далеко в прошлом. В наше время можно сделать заказ на строительство модульного дома абсолютно в любом стиле, но наиболее востребованными являются дома в современных стилях – минимализм или хай-тек

Также немаловажной особенностью модульного дома является большая площадь остеклений конструкций, благодаря которой дом постоянно наполняется естественным светом

Существуют некоторые приемы, благодаря которым каркасный дом превращается в привлекательное и уютное жилище:

Если пристроить к дому веранду, то получится увеличить площадь и получить красивое и уникальное дополнение;
Применение натуральных материалов для отделки по максимуму сопрягает дом с окружающей средой;
Есть возможность получить определенный шарм, используя нестандартные фактуры;
Если установить на облицованный плиткой дом красивую подсветку, то его экстерьер получится достаточно стильным и романтичным.

Отсутствуют всякие ограничения в фантазии во внутренней отделке дома. Есть возможность использовать все возможные материалы для внутреннего интерьера.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

Грамотное расположение деревянной укосины на каркасной стене

Грамотное расположение деревянной укосины на каркасной стене Источник 7lestnic.com

Все правила сводятся к следующему:

Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного дома

Сборка каркасного дома Источник stroim-dom.net

Как установить?

…постоянные укосины

Теперь давайте рассмотрим, как сделать укосины в каркасном доме, которые будут находиться там постоянно. Такие элементы устойчивости следует вставить не только во внешние стены, но даже в перегородки. В идеале, угол установки должен быть 45 градусов. Но из-за оконных и дверных проемов вы не всегда сможете соблюдать это требование, и тогда позволительно увеличить угол до 60 градусов. Установка должна быть произведена от нижнего бруса стены к верхним углам.

Как итог, элементы жесткости будут образовывать прямоугольный треугольник с угловой стойкой. В местах установки оконных и дверных коробов, укосину будет лучше сделать так, чтобы она была направлена от углов к проемам, и тогда вы сможете дополнительно закрепить элементы. Для плотного прилегания следует врезать в элементы каркаса укосины, предварительно выпилив пазы требуемой ширины и глубины. При правильно смонтированных элементах прочности все будет прилегать к каркасу плотно и не помешает выполнению обшивки.

На каждой стене следует делать как минимум две детали и расположить их по краям, на которых расположены наружные углы. Для стабилизации дома в обоих направлениях на наружной стене одну укосину следует сделать с наклоном влево, а на противолежащем конце этой же стены с наклоном вправо. Для удобства установки элементы жесткости должны быть расположены снаружи стен, но если вспомнить законы теплофизики, то эффективнее будет, если установить их изнутри, так как при таком расположении они будут уменьшать теплоотдачу утепленной стены.

Важно! Крепление делают гвоздями, и ни в коем случае нельзя использовать саморезы. Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя

Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса

Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см.

Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса.

Проверьте, чтобы используемые доски были хорошо просушены. Если они сильно влажные, то при высыхании в будущем между ними и элементами каркаса будет увеличиваться зазор и жесткость конструкции в целом будет нарушена. Обязательно должен быть подрезан утеплитель вдоль краев досок, иначе с краю будут образовываться воздушные мешки, а это тоже негативно воздействует на теплоизоляционные качества дома.

… временные укосины

Временная конструкция жесткости обычно устанавливается рабочими при третьей стадии строительства, если вы не планируете сделать аналогичную конструкция на постоянку. Они скрепляют промежуточные и угловые стойки, пока не будет скреплена верхняя обвязка. Помимо этого, временные конструкции часто используют для выравнивания каркасных стен, чтобы избежать перекосов, которые в дальнейшем могут затруднить внутреннюю отделку.

Как изготовить временные элементы жесткости? Для начала выровняйте углы при помощи уровня или отвеса. После можно устанавливать доски внакладку и соблюдать шаг в 120-150 см. Будет лучше, если вы е будете экономить. Доски крепим к нижней и верхней обвязке при помощи гвоздей, а перед началом обшивки временные элементы можно снимать.

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

ОСБ внутри

Плиты ОСБ внутри каркасного дома также используют. Материал повышает звуко- и теплоизоляцию строения.

Кстати! Будет интересно узнать: Технология монтажа фасадных панелей и обрешетки на примере облицовки фирмы; Docke

Порядок работы с ОСП

На стенах фиксируется утеплитель. В этом случае рекомендуется использовать минеральную вату. Она надежно фиксируется в вертикальном положении и не скатывается вниз.
Выполняется пароизоляция стен. Для этого сверху утеплителя фиксируют пароизоляционную пленку. Она защитит строительное основание от попадания влаги, продлив тем самым эксплуатационный период здания. Для фиксации материала используют строительный степлер. Пленка фиксируется внахлест друг на друга на 10-15 см. Стыки склеиваются между собой с помощью малярного скотча.
Крепятся ОСП плиты. После этого выполняется декорирование. Поскольку платы имеет неровную поверхность, рекомендуется выбирать такой вариант отделки, чтобы эти недостатки скрыть. Если, например, панели покрасить, то будут видны все недостатки, негативно повлияет на внешний вид отделки.

Не всегда панели ОСП используют только для черновой работы. Их оригинальная фактура сама по себе является привлекательной, поэтому плиты применяют и в качестве декоративного материала внутри помещения, как показано на многих видео-уроках.

Панели ОСБ под чистовую отделку

На профили фиксируют панели. Для их монтажа используют саморезы. Плиты крепятся с небольшим зазором в 3 мм. Для повышения привлекательности материала можно покрыть его прозрачным лаком.

Коротко о главном

Подведение итогов можно свести к следующему:

Укосина является важным элементом для создания жёсткости каркаса.
Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
Все работы проводить только при помощи гвоздей.
Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Сравнение с фанерой и ЦСП

Можно ли обшивать каркасный дом ОСБ панелями – актуальный вопрос пользователей, которые возводят данный вид строения. Профессионалы советуют использовать этот продукт для отделки строения, поскольку он имеет ряд преимуществ перед другими подобными изделиями.

Размеры плиты ОСП – 2 и плиты ОСП – 3.

Фанера

По этой причине отделка каркасного дома ОСБ выполняется чаще. По характеристикам этот продукт уступает фанере. Он не такой прочный и влагоустойчивый, поэтому изнашивается быстрее, в особенности в условия сурового климата.

Цементно-стружечная плита

Цементно-стружечная плита.

Ответы знатоков

Потому что из прямоугольника может получиться параллелограмм, если будет приложена некоторая сила. А у треугольника невозможно изменить углы, не меняя длины сторон.

На то они и УКОСИНЫтреугольник делают — прочную фигуру

А вам в школе не говорили, что треугольник самая прочная фигура ?

Это надо в школу ходить, геометрию учить.

Это здорово, Андрей, что ты этим заинтересовался. Но, понимаешь, каждому человеку наше государство выделяет 11 лет на решение подобных проблем. Средняя школа — это дело называется.Если бы ты вовремя понял это, ты никогда не писал бы «на искосок», «лучь», «аллюминевые» и прочее. И почему «укосины в каркасном доме держат прочней» тебе тоже было бы понятно.

Этому учат на уроках геометрии. Мне жаль тебя. Тебе всю жизнь будет «мучительно больно за бесцельно прожитые годы»

Смотря что держат. Облицовку они держат хуже.

Укосины всегда на искосок делают . Они так в себе соединяют две плоскости горизонтально и вертикально . И поэтому они держат надёжнее

Их ставят для устойчивости а не для прочности Наз связи

Можно отвлечься от лирики и попробовать нарисовать силы и моменты в конструкции с укосинами и без них.Там, где есть укосины, моментов на стыках не будет вообще. Это значит, что гвозди/шурупы/стяжки не будут вырываться из конструкции…Рисуйте. Базовые правила всегда очень простые)))

Физику видать прогуливал. Покажи мне прямую укосинуТреугольник образуемый укосинами никогда не поведет, а кровать придется подтягивать после бурных занятий на ней любовью….

Основа устойчивости -замкнутый треугольник

Не сравнивай распределение нагрузок на кровать и на стену. На кровать — вертикальная нагрузка. На стену — приходится ещё и боковая нагрузка — вот и ставится укосина. Не хочешь ставить укосину — делай перемычки часто — как лестница будет стена.

Укосина придает жесткость конструкции. Если не знаком в термехом и сопроматом, то согласись и прими за аксиому

так сделайте каркас дома своего из таких же кроватей и не мучайтесь

Сила есть вектордве силы складываясь дают результирующий вектор — третью силу. Направьте её противоположно и вы получите сумму всех сил равных нулюНачертите (колинеарно) увидите треугольник. Не прямоугольник

Ой на самом деле вопрос очень даже интересный, но думаю данный вопрос лучше задать профи, а точнее обратитесь в фирму karkasdom18, ее можно найти введя в гугле: Каркасные дома Новастрой +7(3412) 568-518

Делаем правильные надрезы на стропилах

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

И следуем таким инструкциям:

С жестким креплением придется повозиться:

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

На практике все на самом деле просто:

Как вы видите, глаза боятся, а руки делают!

Стропила для двухскатной крыши своими руками: расчеты, установка, крепление, сборка

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.
А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

Кровля для постройки

Разнообразие видов кровли

Строительство кровли зависит от ее вида.

Кровля каркасного здания может быть односкатная, плоская, двускатная, щипковая и пр. От того, какую кровлю вы выберете, зависит и монтаж каркаса.

Конструкция кровли под каркасный дом — один из вариантов

Делаем проемы под окна

Во время установки стоек задаем ими дверной и оконные проемы, увеличивая шаг между стойками на ширину проемов. В результате мы имеет оконные и дверные проемы, бока которых образовываются стойками. Можно использовать доски шириной 150 и толщиной 50 мм, чтобы произвести верх и низ проема. С помощью уголков доски фиксируются на стойки.

Оконный проем в каркасе дома

При установке проема окон, обратите внимание, что горизонтальные доски должны лежать на стойке, которая в свою очередь крепится к стойкам каркаса. При этом сверху верхней доски лучше установить хедер — доска на ребре

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема.

Опоры распределяют нагрузку равномерно и передают ее на фундамент

Не забывайте, что проемы лучше сделать выше и шире, чем планируемые окна и двери. При монтаже потребуется примерно 40 мм пространства, так как такое расстояние потребуется для монтажной пены (20 мм с каждого края). О том, как самостоятельно поставить окна, читайте здесь.

Источник: sc-stroy.ru

Конструктивные решения в проектировании и строительстве каркасных домов

Правильная установка укосины в стену каркасного дома

Не смотря на широкое применение для обеспечения диагональной жесткости каркасных домов плитных материалов, типа ОСП-3, укосины не сдают свои позиции и имеют право на жизнь в недорогих решениях, а в «финских домах» зачастую являются обязательным элементом конструктива.

Однако, в связи с непониманием отечественных проектировщиков и строителей механизма работы укосины, очень часто встречаются одни и те же ошибки по ее установке в стену каркасного дома, которые необходимо тщательно избегать.

Итак, при установке укосин необходимо соблюдать следующие правила:

укосина должна устанавливаться под 90° по отношению к стойкам и обвязке стеныкаркасного дома;
толщина укосины не должна превышать четверть толщины стоек стены; то есть, в стену со стойками шириной 150 мм нельзя врезать укосину толщиной 50 мм, а 25 мм — можно и, кстати говоря, вполне достаточно;
укосина должна врезаться в стену заподлицо со стойками и обвязками; снаружи можно устанавливать только временные укосины!
верхний конец укосины должен быть врезан в верхнюю обвязку, нижний — в нижнюю; обрез острого угла укосины под 90° и соответственный выпил в обвязке — хороший плюс к обеспечению неподвижности конструкции;
на одну стену должно быть не менее двух укосин разнонаправленных по углам: то есть, одна с наклоном влево, другая — вправо; больше двух на одну стену особого смысла не имеет — если уж вы считаете, что этого мало для обеспечения необходимой жесткости стены, то тогда обшейте ее ОСП-3 и успокойтесь 🙂
оптимальный угол наклона укосины находится в пределах 45-60°;
если вы устанавливаете укосину сразу на лежащей стене, то не закрепите ее буквально двумя гвоздиками и не наглухо — после выравнивания стены возможно потребуется корректировка;
укосина должна быть с обратной стороны от ригеля, если таковой используете — это особо актуально для «финского дома»;
укосина крепится, конечно же, гвоздями — никаких саморезов!
с точки зрения обеспечения диагональной жесткости без разницы, с какой стороны вы установите укосину — с наружной или внутренней стороны стены; однако, монтировать снаружи удобней (сразу на лежащей стене), но с точки зрения мостов холода установка укосины с внутренней стены каркасного дома более правильно — решать вам;
не забудьте, что минеральный утеплитель вдоль краев укосины должен быть подрезан на ее толщину, иначе будут по краям укосины будут образовываться воздушные мешки, что плохо для качества утепления каркасного дома.

Если в стену каркасного дома из-за нехватки свободного места (например, из-за количества и размера проемов окон и/или дверей) невозможно установить разнонаправленные укосины — просто обшейте стену после ее установки ОСП-3 12 мм перед или за пароизоляцией — этого будет вполне достаточно для обеспечения приемлемой диагональной жесткости конструкции.

Источник: xn——6kca4bjbcufolgq1bb.xn--p1ai

Как правильно смонтировать укосины в каркасном доме

После получения распространения на Американском континенте, каркасные дома начали завоёвывать популярность и территории России. Но для удачного строительства необходимо понимать, какую роль играют укосины в каркасном доме, как правильно их устанавливать и что будет, если отказаться от их использования. А также полезно будет узнать, каким материалам отдавать предпочтение.

Роль укосины в возведении каркасного дома

Правильное и неверное расположение укосин

Установка укосин необходима для следующих моментов:

исключения деформации рамы;
предотвращения смещения теплоизоляции внутри перегородки;
придаче постройке надёжности;
равномерного распределения статистической нагрузки по всей конструкции.
