Методы инженерной подготовки территории

ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИЕ ИЗЫСКАНИЯ. Состав работ. Методика выполнения

Целью инженерно-геодезических изысканий является получение информации о рельефе местности (в том числе дна водотоков, водоемов и акваторий), существующих зданиях и сооружениях (наземных, подземных и надземных) и других элементах планировки (в цифровой, графической, фотографической и иных формах) в объеме, необходимом и достаточном, для разработки документации по проектируемым объектам и прохождения экспертиз в соответствии с требованиями законодательства РФ, нормативных технических документов федеральных органов исполнительной власти и градостроительному Кодексу РФ.

Выполнение инженерно-геодезических изысканий регламентируется СП 11-104-97 «Инженерно-геодезические изыскания для строительства».

Инженерно-геодезические изыскания проводятся в 3 этапа:

• подготовительные работы;
• полевые работы;
• камеральные работы (обработка, обобщение и анализ результатов подготовительных и полевых работ и подготовка отчетной документации).

Подготовительные работы

На этапе подготовительных работ разрабатывается программа инженерно-геодезических изысканий и ведется подготовка к полевым работам: производится сбор, обобщение и анализ фондовых (архивных) и справочно-информационных материалов в районе размещения объектов изысканий.Для получения архивных топографических материалов, планшетов масштаба 1:2000, 1:500; в объеме, необходимом для производства работ, запрашивают в геолого-геодезическом отделе Комитета по градостроительству и архитектуре Санкт-Петербурга. Подробнее — здесь .

Фрагмент онлайн курса «Инженерная подготовка территории» Дмитрия Мерцалова.

Полевые работы

В состав полевых работ входит:

• Рекогносцировочное обследование территории;
• Создание планово-высотного обоснования производится от пунктов ГГС, ГСС и пунктов высотной сети;
• Топографическая съемка (выполняется, как правило, масштаба 1:500, с сечением рельефа через 0,5 метра, с нанесением всех подземных и надземных коммуникаций при их наличии);
• Обследование подземных инженерных коммуникаций, согласование с эксплуатирующими организациями.

Создание планово-высотного съемочного обоснования допускается различными методами, удовлетворяющими заданной точности:

1) методом спутниковых измерительных технологии GNSS-измерений с применением RTK-режима (получения планово-высотных координат с помощью спутниковой системы навигации сантиметровой точности) от сети базовых станций РС СПб предоставляемых СПб ГКУ ЦИОГД;

2) методом проложения тахеометрических, теодолитных и нивелирных ходов.

Топографическую съемку как правило выполняют электронными тахеометрами SOKKIA от заложенных точек планово-высотного обоснования в границах, утвержденных заказчиком, в масштабе 1:500 с сечением рельефа через 0,5 м. Для Санкт-Петербурга система координат местная 1964г, система высот – Балтийская 1977г.

В комплекс работ по съемке и обследованию инженерных сетей входят: сбор сведений, рекогносцировка, плановая и высотные съемки, обследование, составление плана инженерных сетей, совмещенного с топографической съемкой.

Подземные коммуникации наносятся по результатам топографической съемки и согласовываются с эксплуатирующими организациями — проводится сверка сетей с их владельцами.

Планово-высотная привязка колодцев и опор воздушных сетей выполняется в процессе топографической съемки. План подземных коммуникаций совмещается с топографическим планом.

Камеральная обработка полевых материалов

В результате камеральной обработки, выполняемой в программе AutoCAD, получают цифровой план местности масштаба 1:500, с сечением рельефа горизонталями через 0,5 м. При составлении плана применяется утвержденные условные знаки для топографических планов масштаба 1:5000-1:500. План составляется на бумажной основе (лавсан) и в электронном виде в формате dwg.

Источник

Презентация, доклад Тема 9: Инженерная подготовка территории. Методы вертикальной планировки

Вы можете изучить и скачать доклад-презентацию на тему Тема 9: Инженерная подготовка территории. Методы вертикальной планировки. Презентация на заданную тему содержит 16 слайдов.

Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас — поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций в закладки!

Слайд 1

Слайд 2

Слайд 3

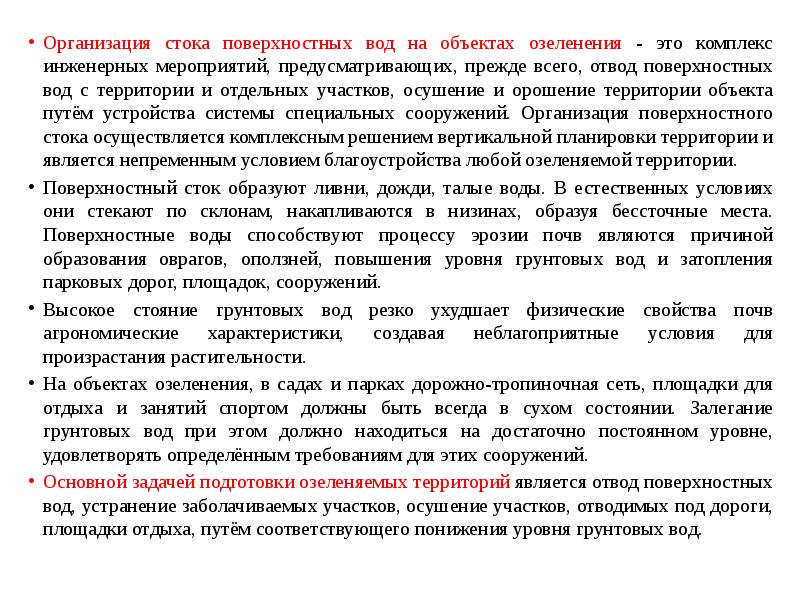

Организация стока поверхностных вод на объектах озеленения — это комплекс инженерных мероприятий, предусматривающих, прежде всего, отвод поверхностных вод с территории и отдельных участков, осушение и орошение территории объекта путём устройства системы специальных сооружений. Организация поверхностного стока осуществляется комплексным решением вертикальной планировки территории и является непременным условием благоустройства любой озеленяемой территории.

Организация стока поверхностных вод на объектах озеленения — это комплекс инженерных мероприятий, предусматривающих, прежде всего, отвод поверхностных вод с территории и отдельных участков, осушение и орошение территории объекта путём устройства системы специальных сооружений. Организация поверхностного стока осуществляется комплексным решением вертикальной планировки территории и является непременным условием благоустройства любой озеленяемой территории.

Поверхностный сток образуют ливни, дожди, талые воды. В естественных условиях они стекают по склонам, накапливаются в низинах, образуя бессточные места. Поверхностные воды способствуют процессу эрозии почв являются причиной образования оврагов, оползней, повышения уровня грунтовых вод и затопления парковых дорог, площадок, сооружений.

Высокое стояние грунтовых вод резко ухудшает физические свойства почв агрономические характеристики, создавая неблагоприятные условия для произрастания растительности. На объектах озеленения, в садах и парках дорожно-тропиночная сеть, площадки для отдыха и занятий спортом должны быть всегда в сухом состоянии.

Залегание грунтовых вод при этом должно находиться на достаточно постоянном уровне, удовлетворять определённым требованиям для этих сооружений. Основной задачей подготовки озеленяемых территорий является отвод поверхностных вод, устранение заболачиваемых участков, осушение участков, отводимых под дороги, площадки отдыха, путём соответствующего понижения уровня грунтовых вод.

Слайд 4

Существуют три системы организации стока воды с территорий Закрытая система — когда сток воды отводят с помощью подземной системы трубопроводов — водосточной сети; такая система применима на городских объектах скверов на площадях, бульваров вдоль магистралей, в зонах зрелищных и спортивных комплексов парков. Вода отводится в городскую водосточную сеть.

Открытая система — когда вода отводится с помощью наземной сети канав, лотков, кюветов; открытая система применима на территории посёлков, дачных участков, а также крупных по величине парков и лесопарков. Открытая система отличается простотой в выполнении работ, небольшими затратами материалов и денежных средств, однако имеет сравнительно малую пропускную способность. Смешанная система водоотвода включает сочетание закрытых подземных водопроводов и открытых канав и лотков; такая сеть применима в городских парках, где имеются выраженные зоны главного входа и аттракционов, спортивные комплексы и зоны пассивного отдыха, имеющие лесопарковый характер насаждений.

Слайд 5

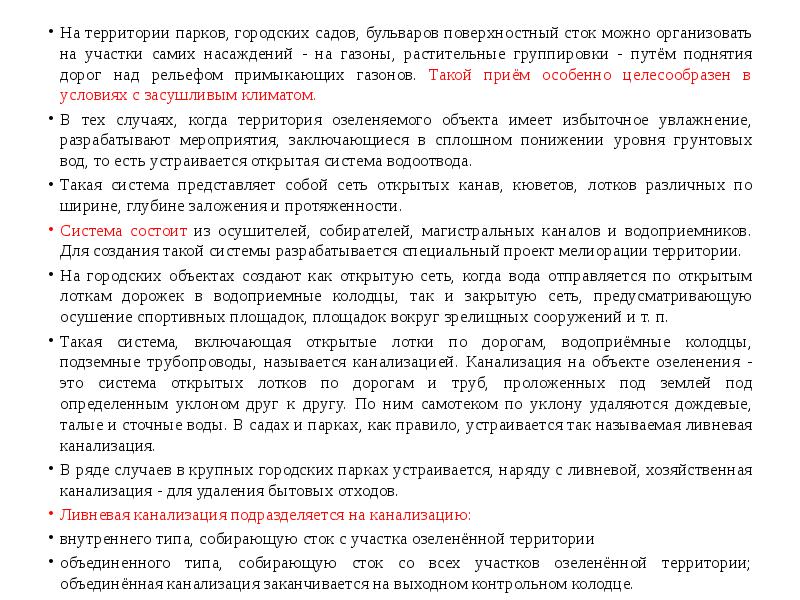

На территории парков, городских садов, бульваров поверхностный сток можно организовать на участки самих насаждений — на газоны, растительные группировки — путём поднятия дорог над рельефом примыкающих газонов. Такой приём особенно целесообразен в условиях с засушливым климатом.

На территории парков, городских садов, бульваров поверхностный сток можно организовать на участки самих насаждений — на газоны, растительные группировки — путём поднятия дорог над рельефом примыкающих газонов. Такой приём особенно целесообразен в условиях с засушливым климатом.

В тех случаях, когда территория озеленяемого объекта имеет избыточное увлажнение, разрабатывают мероприятия, заключающиеся в сплошном понижении уровня грунтовых вод, то есть устраивается открытая система водоотвода. Такая система представляет собой сеть открытых канав, кюветов, лотков различных по ширине, глубине заложения и протяженности.

Система состоит из осушителей, собирателей, магистральных каналов и водоприемников. Для создания такой системы разрабатывается специальный проект мелиорации территории.

На городских объектах создают как открытую сеть, когда вода отправляется по открытым лоткам дорожек в водоприемные колодцы, так и закрытую сеть, предусматривающую осушение спортивных площадок, площадок вокруг зрелищных сооружений и т. п. Такая система, включающая открытые лотки по дорогам, водоприёмные колодцы, подземные трубопроводы, называется канализацией. Канализация на объекте озеленения — это система открытых лотков по дорогам и труб, проложенных под землей под определенным уклоном друг к другу.

По ним самотеком по уклону удаляются дождевые, талые и сточные воды. В садах и парках, как правило, устраивается так называемая ливневая канализация. В ряде случаев в крупных городских парках устраивается, наряду с ливневой, хозяйственная канализация — для удаления бытовых отходов.

Ливневая канализация подразделяется на канализацию: внутреннего типа, собирающую сток с участка озеленённой территории объединенного типа, собирающую сток со всех участков озеленённой территории; объединённая канализация заканчивается на выходном контрольном колодце.

Слайд 6

Электросети парков предназначены для обеспечения освещения территории парка в вечернее и ночное время. Это обеспечивает безопасное движение пешеходов и создаёт комфортные условия для вечерних прогулок. Электросети парков предназначены для обеспечения освещения территории парка в вечернее и ночное время.

Это обеспечивает безопасное движение пешеходов и создаёт комфортные условия для вечерних прогулок. При освещении парковых территорий следует различать осветительные установки, выполняющие утилитарные и декоративные функции. Установки утилитарного значения обеспечивают освещение путей передвижения пешеходов.

Установки декоративного значения предназначены для высвечивания сооружений, скульптур, фонтанов, водоёмов, деревьев, кустарников, цветников. Освещению следует отводить одну из важных ролей в создании ландшафтно-архитектурного облика вечернего парка. При этом все элементы освещения должны быть эстетически привлекательными в дневное время.

Все виды осветительных установок должны работать во взаимодействии друг с другом с учетом задач по освещению разных элементов объекта. Яркое освещение водных поверхностей или мокрого асфальта создает дискомфорт для человека — слепящее воздействие.

Слайд 7

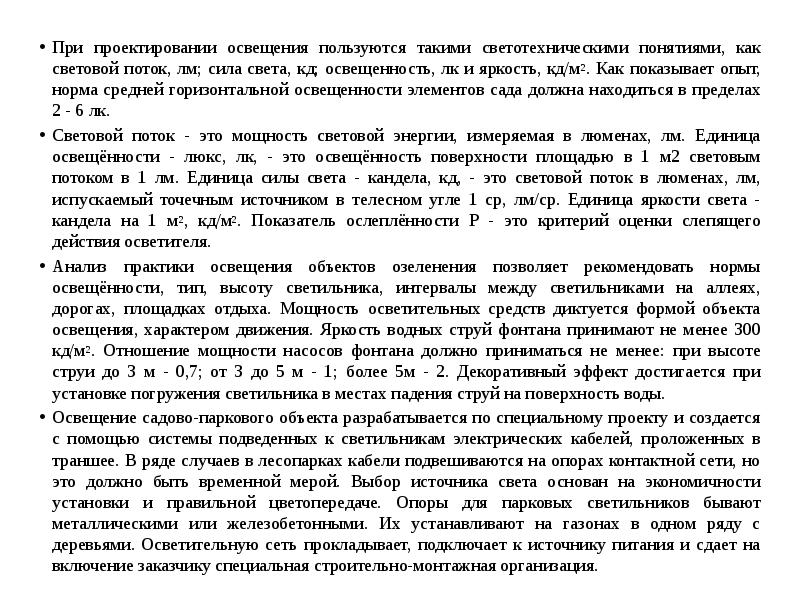

При проектировании освещения пользуются такими светотехническими понятиями, как световой поток, лм; сила света, кд; освещенность, лк и яркость, кд/м2. Как показывает опыт, норма средней горизонтальной освещенности элементов сада должна находиться в пределах 2 — 6 лк.

При проектировании освещения пользуются такими светотехническими понятиями, как световой поток, лм; сила света, кд; освещенность, лк и яркость, кд/м2. Как показывает опыт, норма средней горизонтальной освещенности элементов сада должна находиться в пределах 2 — 6 лк. Световой поток — это мощность световой энергии, измеряемая в люменах, лм.

Единица освещённости — люкс, лк, — это освещённость поверхности площадью в 1 м2 световым потоком в 1 лм. Единица силы света — кандела, кд, — это световой поток в люменах, лм, испускаемый точечным источником в телесном угле 1 ср, лм/ср. Единица яркости света — кандела на 1 м2, кд/м2. Показатель ослеплённости Р — это критерий оценки слепящего действия осветителя.

Анализ практики освещения объектов озеленения позволяет рекомендовать нормы освещённости, тип, высоту светильника, интервалы между светильниками на аллеях, дорогах, площадках отдыха. Мощность осветительных средств диктуется формой объекта освещения, характером движения. Яркость водных струй фонтана принимают не менее 300 кд/м2.

Отношение мощности насосов фонтана должно приниматься не менее: при высоте струи до 3 м — 0,7; от 3 до 5 м — 1; более 5м — 2. Декоративный эффект достигается при установке погружения светильника в местах падения струй на поверхность воды. Освещение садово-паркового объекта разрабатывается по специальному проекту и создается с помощью системы подведенных к светильникам электрических кабелей, проложенных в траншее.

В ряде случаев в лесопарках кабели подвешиваются на опорах контактной сети, но это должно быть временной мерой. Выбор источника света основан на экономичности установки и правильной цветопередаче. Опоры для парковых светильников бывают металлическими или железобетонными. Их устанавливают на газонах в одном ряду с деревьями.

Осветительную сеть прокладывает, подключает к источнику питания и сдает на включение заказчику специальная строительно-монтажная организация.

Слайд 8

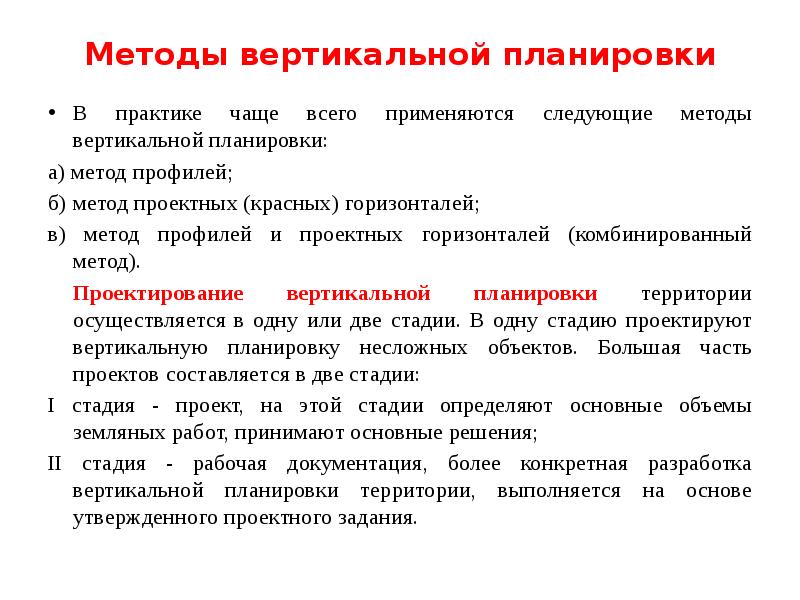

Методы вертикальной планировки В практике чаще всего применяются следующие методы вертикальной планировки: а) метод профилей; б) метод проектных (красных) горизонталей; в) метод профилей и проектных горизонталей (комбинированный метод). Проектирование вертикальной планировки территории осуществляется в одну или две стадии.

В одну стадию проектируют вертикальную планировку несложных объектов. Большая часть проектов составляется в две стадии: I стадия — проект, на этой стадии определяют основные объемы земляных работ, принимают основные решения; II стадия — рабочая документация, более конкретная разработка вертикальной планировки территории, выполняется на основе утвержденного проектного задания.

Слайд 9

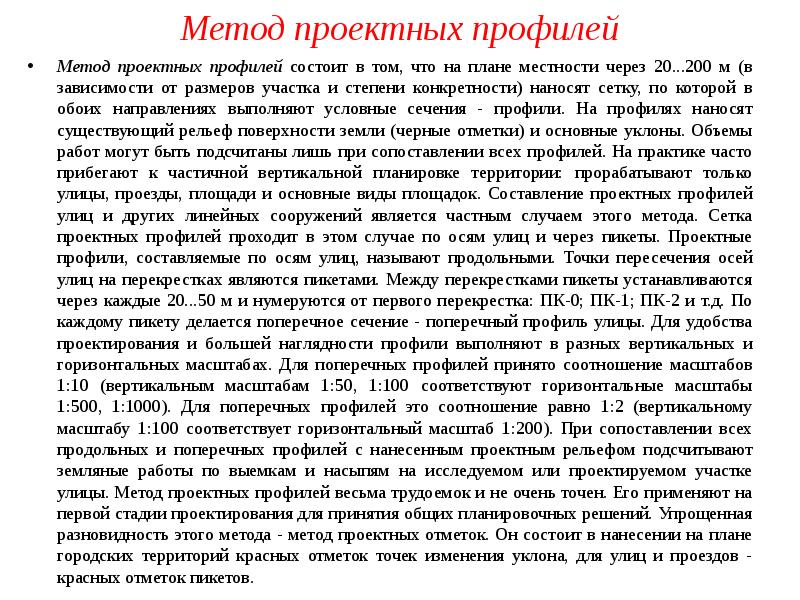

Метод проектных профилей Метод проектных профилей состоит в том, что на плане местности через 20. 200 м (в зависимости от размеров участка и степени конкретности) наносят сетку, по которой в обоих направлениях выполняют условные сечения — профили. На профилях наносят существующий рельеф поверхности земли (черные отметки) и основные уклоны.

Объемы работ могут быть подсчитаны лишь при сопоставлении всех профилей. На практике часто прибегают к частичной вертикальной планировке территории: прорабатывают только улицы, проезды, площади и основные виды площадок. Составление проектных профилей улиц и других линейных сооружений является частным случаем этого метода.

Сетка проектных профилей проходит в этом случае по осям улиц и через пикеты. Проектные профили, составляемые по осям улиц, называют продольными. Точки пересечения осей улиц на перекрестках являются пикетами.

Между перекрестками пикеты устанавливаются через каждые 20. 50 м и нумеруются от первого перекрестка: ПК-0; ПК-1; ПК-2 и т.д. По каждому пикету делается поперечное сечение — поперечный профиль улицы. Для удобства проектирования и большей наглядности профили выполняют в разных вертикальных и горизонтальных масштабах.

Для поперечных профилей принято соотношение масштабов 1:10 (вертикальным масштабам 1:50, 1:100 соответствуют горизонтальные масштабы 1:500, 1:1000). Для поперечных профилей это соотношение равно 1:2 (вертикальному масштабу 1:100 соответствует горизонтальный масштаб 1:200).

При сопоставлении всех продольных и поперечных профилей с нанесенным проектным рельефом подсчитывают земляные работы по выемкам и насыпям на исследуемом или проектируемом участке улицы. Метод проектных профилей весьма трудоемок и не очень точен. Его применяют на первой стадии проектирования для принятия общих планировочных решений.

Упрощенная разновидность этого метода — метод проектных отметок. Он состоит в нанесении на плане городских территорий красных отметок точек изменения уклона, для улиц и проездов — красных отметок пикетов.

Слайд 10

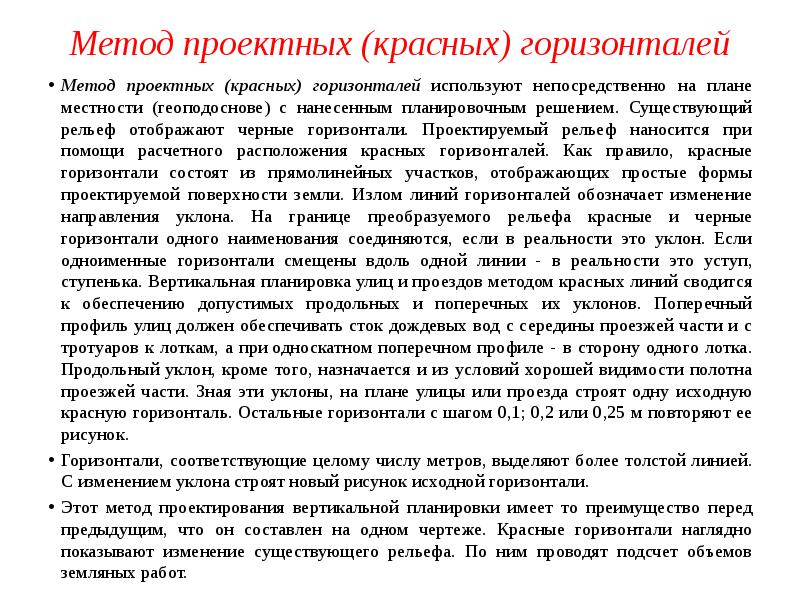

Метод проектных (красных) горизонталей Метод проектных (красных) горизонталей используют непосредственно на плане местности (геоподоснове) с нанесенным планировочным решением. Существующий рельеф отображают черные горизонтали. Проектируемый рельеф наносится при помощи расчетного расположения красных горизонталей.

Как правило, красные горизонтали состоят из прямолинейных участков, отображающих простые формы проектируемой поверхности земли. Излом линий горизонталей обозначает изменение направления уклона. На границе преобразуемого рельефа красные и черные горизонтали одного наименования соединяются, если в реальности это уклон.

Если одноименные горизонтали смещены вдоль одной линии — в реальности это уступ, ступенька. Вертикальная планировка улиц и проездов методом красных линий сводится к обеспечению допустимых продольных и поперечных их уклонов.

Поперечный профиль улиц должен обеспечивать сток дождевых вод с середины проезжей части и с тротуаров к лоткам, а при односкатном поперечном профиле — в сторону одного лотка. Продольный уклон, кроме того, назначается и из условий хорошей видимости полотна проезжей части. Зная эти уклоны, на плане улицы или проезда строят одну исходную красную горизонталь.

Остальные горизонтали с шагом 0,1; 0,2 или 0,25 м повторяют ее рисунок. Горизонтали, соответствующие целому числу метров, выделяют более толстой линией. С изменением уклона строят новый рисунок исходной горизонтали. Этот метод проектирования вертикальной планировки имеет то преимущество перед предыдущим, что он составлен на одном чертеже.

Красные горизонтали наглядно показывают изменение существующего рельефа. По ним проводят подсчет объемов земляных работ.

Слайд 11

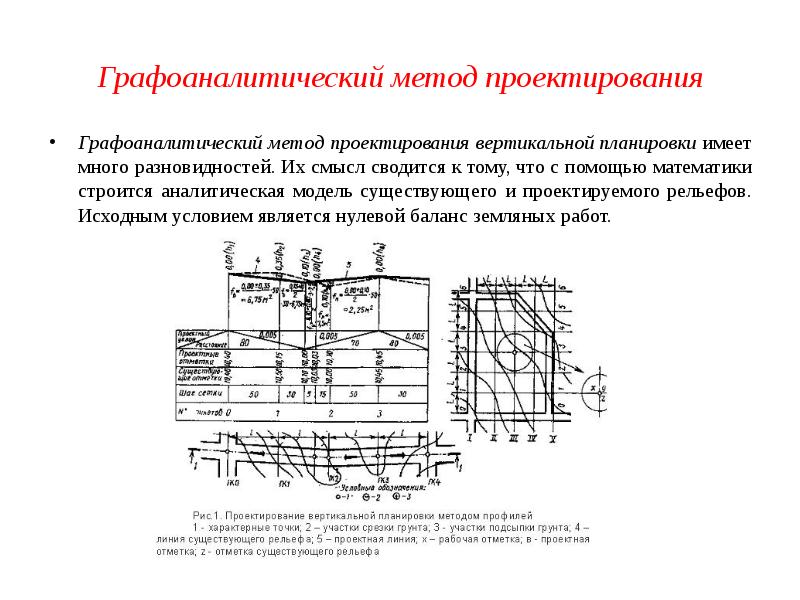

Графоаналитический метод проектирования Графоаналитический метод проектирования вертикальной планировки имеет много разновидностей. Их смысл сводится к тому, что с помощью математики строится аналитическая модель существующего и проектируемого рельефов. Исходным условием является нулевой баланс земляных работ.

Слайд 12

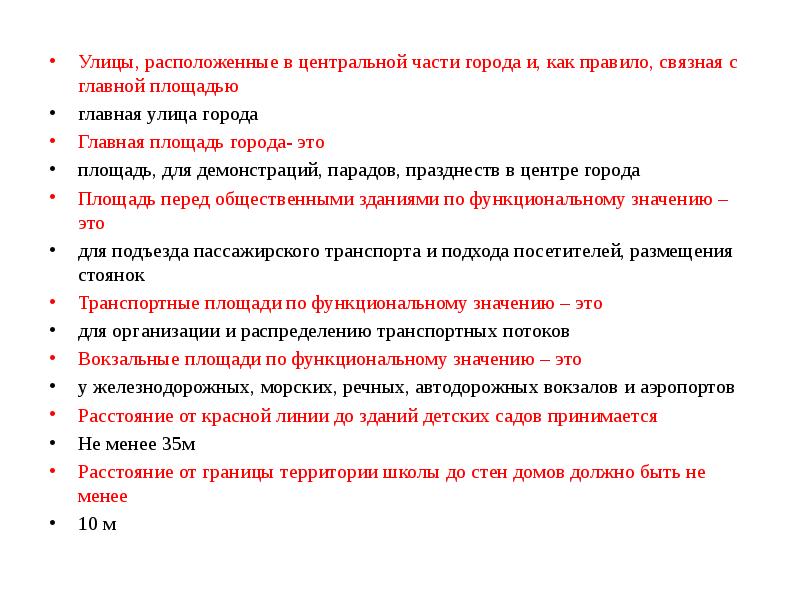

Улицы, расположенные в центральной части города и, как правило, связная с главной площадью Улицы, расположенные в центральной части города и, как правило, связная с главной площадью главная улица города Главная площадь города- это площадь, для демонстраций, парадов, празднеств в центре города Площадь перед общественными зданиями по функциональному значению – это для подъезда пассажирского транспорта и подхода посетителей, размещения стоянок Транспортные площади по функциональному значению – это для организации и распределению транспортных потоков Вокзальные площади по функциональному значению – это у железнодорожных, морских, речных, автодорожных вокзалов и аэропортов Расстояние от красной линии до зданий детских садов принимается Не менее 35м Расстояние от границы территории школы до стен домов должно быть не менее 10 м

Слайд 13

Обязательно ли проектировать пожарный проезд при 9-ти этажной застройке? Обязательно ли проектировать пожарный проезд при 9-ти этажной застройке? обязательно Здания от красных линий вглубь территории жилых районов и микрорайонов отступают на 3 м Ширина тротуара при двухстороннем движении пешеходов принимается 1.50 м Ширина газона для посадки 1го ряда деревьев принимается не менее 2 м Ширина тротуара при одностороннем движении пешеходов принимается 0,75 м Размер тупикового проезда 12х12м Ширина проезда к группам домов для двустороннего движения 6м Ширина проезда к группам домов для одностороннего движения 3,5…4 Минимальный радиус поворотов внутренней кромки основных проездов 7м

Слайд 14

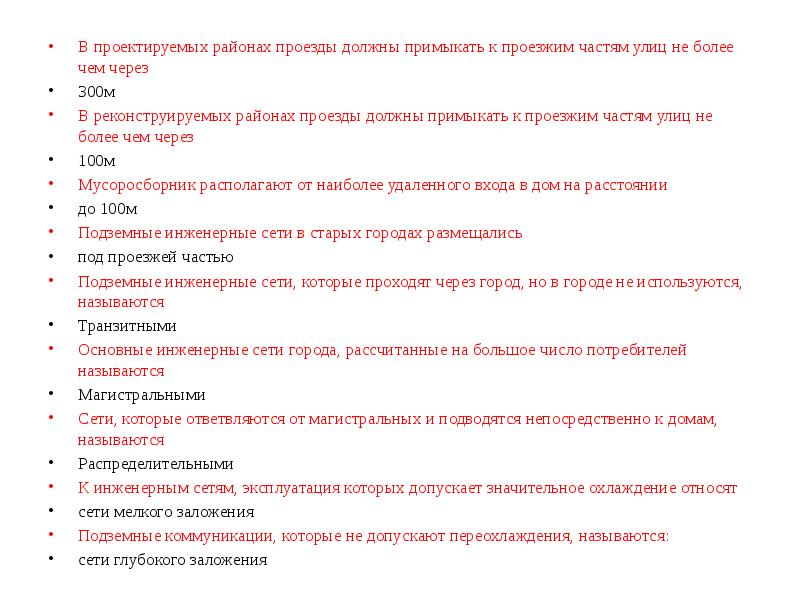

В проектируемых районах проезды должны примыкать к проезжим частям улиц не более чем через В проектируемых районах проезды должны примыкать к проезжим частям улиц не более чем через 300м В реконструируемых районах проезды должны примыкать к проезжим частям улиц не более чем через 100м Мусоросборник располагают от наиболее удаленного входа в дом на расстоянии до 100м Подземные инженерные сети в старых городах размещались под проезжей частью Подземные инженерные сети, которые проходят через город, но в городе не используются, называются Транзитными Основные инженерные сети города, рассчитанные на большое число потребителей называются Магистральными Сети, которые ответвляются от магистральных и подводятся непосредственно к домам, называются Распределительными К инженерным сетям, эксплуатация которых допускает значительное охлаждение относят сети мелкого заложения Подземные коммуникации, которые не допускают переохлаждения, называются: сети глубокого заложения

Слайд 15

Слайд 16

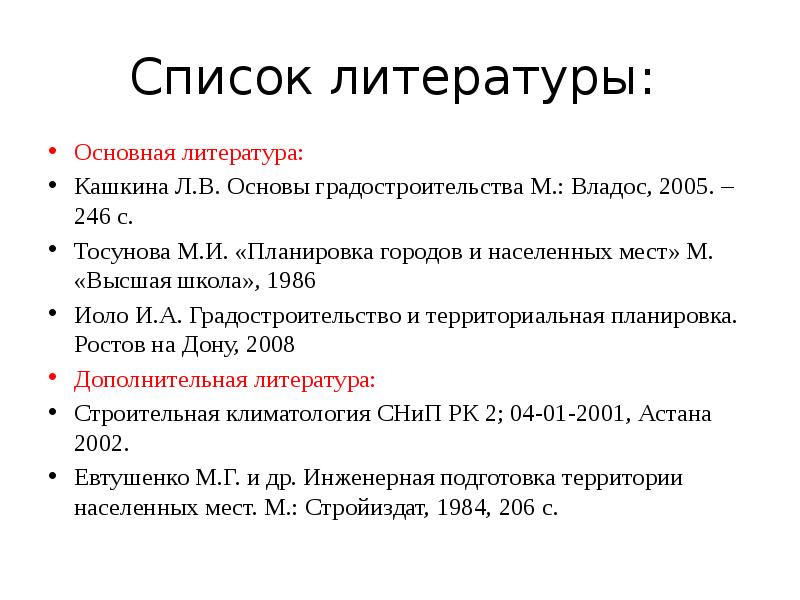

Список литературы: Основная литература: Кашкина Л.В. Основы градостроительства М.: Владос, 2005. – 246 с. Тосунова М.И. «Планировка городов и населенных мест» М. «Высшая школа», 1986 Иоло И.А. Градостроительство и территориальная планировка. Ростов на Дону, 2008 Дополнительная литература: Строительная климатология СНиП РК 2; 04-01-2001, Астана 2002. Евтушенко М.Г. и др.

Инженерная подготовка территории населенных мест. М.: Стройиздат, 1984, 206 с.

Скачать презентацию на тему Тема 9: Инженерная подготовка территории. Методы вертикальной планировки можно ниже:

Источник

Инженерно-геологические изыскания — что это такое, когда проводятся и можно ли без них обойтись

Подготовка площадки под строительство частного дома начинается с инженерно-геологических изысканий. Пренебрежение этим важным этапом подготовительных работ способно повлечь за собой непредсказуемые последствия, вплоть до разрушения строящегося объекта.

Стояние подпочвенных вод, плывучесть пластов, близость к промышленным зонам – такие детали следует изучить до закладки первого камня. Чтобы разобраться в этом вопросе более детально, мы обратились за помощью к специалистам компании «ГеоКомпани», которая специализируется на геологических, геодезических и экологических изысканиях.

Зачем нужны инженерно-геологические изыскания

Расположить дом на отведенной площади и привязать его к местности нельзя, просто выкопав яму под цоколь и залив бетон. Основание под зданием должно быть достаточно прочным и устойчивым, чтобы выдерживать нагрузку долгие годы эксплуатации. Кроме того, отходы жизнедеятельности не должны наносить ущерб окружающей среде.

К примеру: в районах вечной мерзлоты не заливают фундаментов, а забивают сваи до скального образования, чтобы дальше возводить на прочном основании.

Строительство дорог требует тщательной проверки состояния грунтов для «постели» под полотно. Пешеходная дорожка имеет небольшую нагрузку и может быть проложена где угодно, но под дорожное полотно, с большим потоком тяжелогрузных машин место, выбирают более тщательно.

Плывущие пласты, подземные реки, линзы и пустоты недопустимы для тяжелых зданий. Нагрузка на почву вызовет проседание, а значит разрушение конструкции. Это повлечет за собой материальные потери, а в худшем случае человеческие жертвы.

Поэтому отказываться от начального гидрологического обследования площади под застройку – недопустимый просчет!

Отведенную площадку под строительство тщательно изучают экологи, нет ли рядом реки, заповедника или другой зоны, которой может быть нанесен непоправимый вред.

Виды изысканий под строительство:

1. Инженерно-геологические.
2. Геофизические.
3. Гидрологические.
4. Экологические
5. Изыскания инженерно-геодезические (топографическая съемка на местности).

Когда назначают изыскания:

• Перед проектированием дома.
• Реконструкция ценного исторического здания.
• Надстройка второго этажа или больших пристроек.

Владелец нового дома рассчитывает на долгосрочное счастливое проживание с минимумом хлопот. Все подготовительные этапы, в том числе инженерные изыскания должны быть выполнены до начала строительства.

Инженерно-геологические изыскания

Цель инженерно-геологических работ – тщательно обследовать отведенную площадь на предмет близости к населенному пункту, дорожной развязке, рекреационной зоне. Подключение коммуникаций, близлежащие линии газопровода и электроснабжения. Дальнейшие шаги изучают текучесть грунтов, подтопление подземных вод, наклон профиля и другие показатели.

Подготовительный:

• Получают и рассматривают всю имеющуюся документацию.
• Собирают и анализируют результаты предыдущих изысканий по заданному участку.
• Создают программу топографической съемки площади, опираясь на изученные данные и требования заказчика.
• Получают разрешение в надзорных органах на производство геологических изысканий.

Полевые работы:

• Топографическая съемка и рекогносцировка на местности.
• Создание опорных геодезических точек.
• Топография подземных и надземных сооружений на прилегающих площадях.
• Определение высот и низин и занесение данных на схему.
• Предварительный обсчет данных для уточнения показателей.

Камеральные работы:

• Обновляют топографические планы, относительно уже имеющихся архивов.
• Составляют геоподоснову местности. На карте располагают основу координат дома, соотнося его с близлежащими локациями. Составление документации на единой основе координат сильно упростит начало строительства. Копию исполнительного документа забирает контролирующая организация.
• Оценивают точность полученных в процессе разработок разрезов, и уровней высот и низин.
• Определяют прилегающие коммуникации (сюда входят теплотрассы, газопроводы, водопроводы, линии электропередач, колодцы связи). Согласование с надзорными органами, курирующими проложенные коммуникации. В отдельных случаях вносят изменения в топографический план.
• Передают заказчику готовый результат инженерно-геологических изысканий. В отчет включают графические изображения съемки, цифровые данные расчетов. Оригиналы инженерно-топографической съемки принадлежат заказчику.

Некоторые застройщики пытаются сэкономить на инженерно-геологических изысканиях под строительство, хотя в будущем из-за этого может произойти масса неприятностей.

Виды дефектов домов, возведенных на непроверенных площадках:

• Просадка фундамента. Бывают случаи утопления дома в грунт до середины первого этажа.
• Перекос одной стороны дома.
• Появление трещин на стенах новых домов в течение первых лет эксплуатации.
• Затопление подвальных помещений.
• Сырость фундамента и стен, приводящая к отслоению штукатурки, трещинам и рассыпанию поверхностей.
• Полное разрушение перекрытий или стен (от просадок, влаги, перекосов).

Видео о заброшенных поселках, рассыпающихся коттеджах новой застройки, которыми пестрит интернет – все эти неприятности – результат нарушений очередности освоения территории.

Как итог, застройка должна быть тщательно спланирована.

Справка! В процессе строительства рекомендуют производить контрольную топографическую съемку. Цель операции уточнить правильность координат и соответствие начальному плану.

Геофизические

В начале проектирования объекта важны геофизические изыскания.

Что рассматривают геофизики:

• Кадастровые границы участка, согласно предоставленной документации. Если они накладываются на уже существующие, соседние объекты, то подключают надзорные органы для разрешения спора.
• Сейсмическое состояние района в горной местности.
• Геологический разрез пород под основанием дома.
• Характер залегающих пород (супеси, суглинки, плывуны, оползни, скальные породы).
• Мерзлотные процессы.

Измеряют расстояние к реке или другому водоему. Заболоченные местности отмечают на карте, а при необходимости рекомендуют дренировать.

Геофизические инженерные изыскания производят при строительстве:

1. Городских и загородных домов на необследованных участках.
2. Частных коттеджей на вновь осваиваемых территориях.
3. Подъездных путей к участку постройки.

Четкое исследование характера пород и рекомендации по использованию площади, дают долгосрочную перспективу длительной и безопасной эксплуатации строения. Исследование дает полную оценку грунтов и возможное их поведение при постоянных нагрузках.

Неразрушающие методы исследования включают в себя сейсмическую, электро и радиолокационную съемку разреза. С их помощью предсказывают возможные оползни, вспучивания и карстовые провалы. Подобные локации недопустимы для высоких нагрузок на площадь, в опасных обстоятельствах даже приходится переносить участок под строительство в другое место.

Гидрологические

Изучение стояния подпочвенных вод, скрытых подземных рек и плывучих пластов относится к гидрологии.

Справка! Грунты подразделяют на твердые, пластичные и текучие. Идеально строить на твердых, остальные требуют мелиоративных мероприятий.

Реконструкция исторического здания подразумевает проверку пластов под фундаментом, чтобы спланировать дальнейшие операции по восстановлению. Если в подвале обнаружены следы подтоплений, то производят бурение, с целью установить уровень воды под зданием. Если подземные линзы располагаются непозволительно близко, то рекомендуют перед реконструкцией соорудить водоотводную дренажную систему, исключающую повторные подтопления.

Бурильные работы производят на начальном этапе строительства, определяя пласты залегания, слоистость пород и текучесть грунтов. Глины и суглинки при наполнении водой плывут и теряют стойкость, что приводит к сильной просадке здания, потере стойкости или разрушению конструкции.

Если стояние грунтовых вод подходит очень близко, то повышенная текучесть негативно скажется на прочности фундамента. В местах, склонных к оползням, разрабатывают схему укрепления плывуна.

Внимание! До потребления воды из собственной скважины, ее отправляют в лабораторию на проверку содержания металлов и других опасных для здоровья включений. Если показатели в норме – разрешается употребление, при чрезмерной насыщенности элементами рекомендуют фильтрацию или глубокую очистку.

После буровых работ, определяют самое надежное место под строительство.

Экологические

Капитальное строительство в некоторой степени влияет на экосистему. Вначале незаметно, а дальше ярче проявляется техногенная нагрузка на окружающее пространство. Экологические изыскания определяют нагрузку на среду от строительства и эксплуатации.

Видео описание

Как проводится ландшафтная съемка, показано в этом видео:

• Компоненты природной среды – использование водных ресурсов, песка, гравия, из собственных запасов участка и методы восстановления дебета.
• Шумовой фон – воздействие на окружающую среду не должно превышать установленных нормативов.
• Техногенное влияние во время возведения здания. Существуют установленные нормативы, превышать которые недопустимо или с минимальным отклонением.
• Нагрузка на среду в процессе эксплуатации. Сточные воды утилизируют в отстойники, предотвращая попадания в водоемы. Отходы складируют на основании нормативов по утилизации.

На заметку! Использование ресурсов из окружающей среды (вода, камень, песок, гравий, глина, древесина) допускается по стандартным нормам и на специально отведенных участках.

Полное обследование ресурсов заканчивается рекомендациями по эксплуатации отведенной площади с наименьшим влиянием на среду.

Примерные цены на инженерно-геодезические изыскания

Виды изысканий	Цена рублей
Изыскания для индивидуальной застройки	32 000
Топографическая съемка	12 000
Сверка границ участка на основании кадастровых документов	8 000
Инженерно-геодезическое изыскание для площадных объектов (за один гектар)	10 000
Линейных объектов (за один гектар)	30 000
Геодезическое сопровождение стройки (за один гектар)	70 000
Экологические изыскания	80 000
Геологические (за квадратный метр)	1 400

На площадях с разной сложностью почвенной структуры стоимость может немного отклоняться.

В справочнике базовых цен на инженерно-геологические изысканиям указаны коэффициенты для горной местности с учетом высоты, пустынных районов, где обследование разделено на сезоны.

Видео описание

Зачем делается геодезия площади, смотрите в этом видео:

Коротко о главном

Пренебрежение подготовительными процессами в начале, обернется крупными затратами на перестройку и укрепление фундамента.

Грамотно произведенное инженерно-геологическое изыскание избавит от многих неудобств в дальнейшей эксплуатации коттеджа. Узнайте где в вашем районе сертифицированная исследовательская лаборатория с профессиональными бурильщиками и геологами.
