Пошаговое строительство дома на сваях

Первый этап строительства любого частного дома – это устройство фундамента. От того, насколько правильно рассчитан и качественно залит фундамент, зависит прочность и надежность всей конструкции. В зависимости от характеристик почвы, параметров сооружения и прочих факторов выбирается один из видов фундамента.

Наибольшее распространение получили ленточные, столбчатые, плитные и свайные виды фундаментов. Ленточный фундамент (о котором мы подробно рассказывали в предыдущей статье) представляет собой вытянутую конструкцию, которая принимает нагрузки от несущих стен здания. Под лентами находятся фундаментные плиты, что обеспечивает распределение нагрузки на большую площадь.

Столбчатая разновидность устанавливается за счет погружения столба в заранее пробуренную скважину. Столбы объединяются при помощи железобетонных балок, на которых и строится дом. Плитный фундамент представляет собой сплошную плиту из железобетона, повторяющую контуры здания. Она укладывается на глубину 30-100 см в землю. Свайный фундамент – одно из самых популярных оснований для частных домов, о котором более подробно пойдет речь в данной статье.

Каркасный дом своими руками. Ч2. ОБВЯЗКА винтовых свай БРУСОМ. «Строй и Живи»

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность.

Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

• Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
• Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
• Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
• Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Разновидности свайных фундаментов

Свайный фундамент может выполняться по нескольким технологиям и с различными вариантами используемых свай. Каждая из разновидностей предпочтительна в определенных случаях, и обладает рядом достоинств и недостатков. Правильный выбор свайного фундамента и ростверка способствует удешевлению строительных работ и увеличению срока службы частного дома.

По способу работы

Сваи фундамента классифицируется по нескольким признакам, способ работы – первый из них. Существуют сваи-стойки и висячие сваи.

Сваи-стойки

Первая разновидность распределяет нагрузку от дома по всей поверхности земли. Однако до 85% всего веса здания приходится именно на стойку, поэтому они должны быть максимально прочными. Такой вариант свайного фундамента самый распространенный, т.к. он практически не оседает, при этом выдерживает высокие нагрузки.

Висячие сваи

Висячие сваи на грунт не упираются, а фиксируются за счет действующих сил на боковые поверхности, подобно удержанию в доске гвоздя. Такие сваи обладают большей площадью и диаметром и имеют рельефную структуру для увеличения сцепляющей силы. Данный способ строительства свай используют в тех случаях, когда плотные породы грунта находятся слишком глубоко, и бурение на такую глубину экономически нецелесообразно.

В зависимости от материала изготовления

Выбор свай зависит не только от характеристик грунта и сооружения, но и от располагаемого бюджета и удобства монтажа. На эти показатели большое влияние оказывает материал изготовления свай. Всего на данный момент используется три вида свай в зависимости от материала:

• Деревянные;
• Железобетонные;
• Стальные.

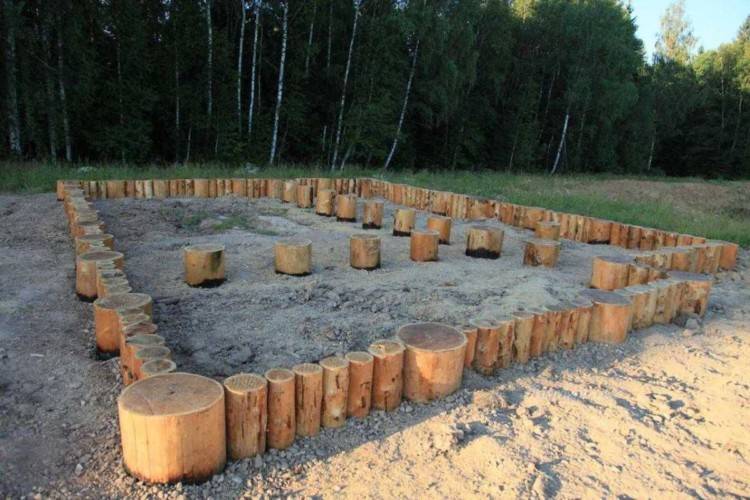

Деревянные сваи

Деревянные опоры изготавливают из сосны или ели, реже можно встретить дубовые или лиственничные сваи. Дерево отлично обрабатывается, а для многих регионов – это самый доступный материал. Поэтому в некоторых случаях будущие владельцы дома закрывают глаза на такие явные недостатки, как небольшая прочность и долговечность в результате разрушения дерева. Возведение построек на деревянных сваях обосновано в тех случаях, когда сооружение устанавливается на ограниченный срок.

Технология строительства деревянных свай включает вырывание ям и установка в них брусков из дерева. Диаметр брусков должен быть не меньше 180 мм, а длина не превышает 16 м. Для устройства более длинных свай используют несколько стволов дерева.

Железобетонные сваи

Железобетонные сваи сегодня считаются самыми популярными, т.к. сочетают в себе долговечность и сравнительно небольшую стоимость. Кроме того, этот свайный фундамент своими руками можно установить без привлечения подъемной техники. Дело в том, что технология позволяет заливать сваю любых габаритных размеров непосредственно в грунте.

Также есть возможность поставить уже готовые железобетонные сваи, выпущенные на заводе. Они могут иметь прямоугольную или квадратную форму в поперечном сечении. Распространены следующие размеры 200х200 мм, 400х400 мм и 200х400мм.

Стальные сваи

Стальные сваи самые прочные и долговечные. Могут быть представлены в виде трубы с толщиной стенок до 12 мм, двутавра, или других форм металлопроката. Чтобы придать еще большую прочность конструкции стальные сваи также могут заливаться раствором бетона после забивания в землю.

Винтовой фундамент строится с использованием металлических винтовых свай. Выглядят такие сваи, как сверло, или труба, которая оснащена шнеком. Опоры могут завинчиваться с помощью специализированного оборудования (кабестанов). Если же установка ведется на небольшую глубину, то с задачей может справиться два человека, используя ворот.

Такой вид свай отличается повышенной прочностью, т.к. резьбовая конструкция по всей своей площади надежно фиксируется в грунте. К преимуществам винтовых свай также можно отнести возможность их многоразового использования – они не заливаются бетоном, поэтому при необходимости перенести постройку, могут быть выкручены тем же способом из земли.

Свайно винтовой фундамент имеет некоторые недостатки. Связаны они со способом установки основания – вкручивание, при котором разрыхляется земля. Поэтому боковая поверхность практически не участвует в принятии нагрузок от дома. Такую сваю можно отнести к категории стоек, нагрузки которых сконцентрированы на конце шнека или лопасти.

Еще один недостаток заключается в том, что металл подвержен коррозии. Даже покраска не всегда защищает сталь от ржавчины, ведь во время вкручивания в землю лакокрасочный слой стирается.

Виды свай по способу монтажа

В зависимости от способа погружения сваи в землю, их разделяют на четыре категории:

• Молотом или вибропогружателем
• Завинчиванием
• Установка в скважину
• Заливка в грунт.

Сваи, которые вбиваются в грунт молотом или специальным механизированным устройством, вибропогружателем, называют забивными сваями. Для этих целей используются сваи с заостренным концом, длина которого составляет 1.5-2 метров. Для защиты сваи при забивании в прочный грунт применяют специальное устройство – башмак. Сверху опора также защищается толстым кольцом, чтобы под механическими ударами она не разрушилась.

К преимуществам такого способа устройства свай можно отнести отсутствие необходимости проведения земляных работ. Однако недостаток очевиден – требуется привлечение специальной, дорогостоящей строительной техники. Поэтому при возведении частных домов данный способ используется крайне редко.

Завинчивание – это способ установки винтовых свай. Как уже было сказано выше, при таком способе монтажа земля возле сваи взрыхляется лопастями, поэтому уже не может поддерживать опору. При вбивании свай, грунт наоборот уплотняется по бокам, обеспечивая дополнительную поддержку.

Недостаток погружного способа в готовую скважину очевиден – необходимо выполнять земляные работы. Однако есть и ряд преимуществ: свая имеет плоский конец, вместо заостренного, в результате она в меньшей степени проседает в грунт; при погружении сваи, ее гидроизоляция точно не повредится. Также сваи могут заливаться прямо в грунте, перед этим тоже бурится скважина или выкапывается яма. В котлован устанавливается опалубка, фиксируется арматура, после чего заливается бетон.

Ростверк для свайного фундамента

При различных разновидностях свайного фундамента могут применяться ростверки – конструкция в виде рамы, которая распределяет нагрузки дома по всем сваям. Свайно ростверковый фундамент может быть ленточным и плитным. Первый вариант напоминает обычный ленточный фундамент, т.е. укладывается вдоль несущих стен здания. Представляет собой балки, которыми соединены все сваи.

Плитные ростверки выполняются в виде плоской плиты на всю площадь дома. Они используются в тех случаях, когда сваи распложены также по всей площади здания.

В зависимости от конструкции выделяют сборные, сборно-монолитные и монолитные ростверки для свайных фундаментов. Сборные представляют собой балки из швеллера или двутавра, установленные поверх свай. Сборно-монолитные оснащаются специальным замками, для их устройства используют готовые железобетонные элементы. Монолитные ростверки заливаются непосредственно на строительной площадке. Последний способ для строительства частного дома подходит лучше всего, т.к. позволяет ограничиться подручными инструментами.

Инструкция по строительству буронабивного свайного фундамента с монолитным ростверком

Особую популярность в частном строительстве получила буронабивная технология заливки свайного фундамента. Она сравнительно недорогая, позволяет возводить дома и коттеджи на слабых грунтах, недалеко от водоемов, при сложном геологическом рельефе, а также при большой глубине залегания твердых грунтов. Данная технология заключается в бурении скважин и последующем формировании сваи в котлованах из металлического каркаса и бетона.

Расчет свайного фундамента

Чтобы сделать расчет свайного фундамента необходимо изучить характеристики почвы. Для этих целей можно воспользоваться отрывкой шурфов, или ручным бурением. Поэтому нужно разработать грунт на 500 мм ниже, чем предполагается нижняя точка фундамента.

Тип грунта можно определить визуально, воспользовавшись таблицами из ГОСТа «Грунты, классификация». Также для определения типа почвы, нужно исследовать ее консистенцию, и сравнить с характеристиками, приведенными в соответствующей таблице.

Почва из глины в области подошвы сваи

Глинистая почва на протяжении длины опоры

Песчаный грунт

Крупнообломочные породы

Помимо характеристик почвы при расчете свайного фундамента понадобится информация о весе самого дома. Здесь нужно высчитать нагрузки, которые распределяются на сваи, и нагрузки на ростверк. Разделение этих нагрузок необходимо для того, чтобы правильно выполнить ростверк.

При сборе информации о весе дома, необходимо учитывать, как постоянные нагрузки, так и временные (люди, снег, оборудование и пр.) За основу можно взять следующую таблицу:

Конструкция	Действующая нагрузка (кг/кв.м.)
Стена каркасная, толщиной 15 см с утеплителем.	30-50
Деревянная стена, 30 см	150
Кирпичная стена 51 см	918
Деревянное междуэтажное перекрытие с утеплителем	100-150
Пирог кровли с металлочерепицей	60
Пирог кровли с керамочерепицей	120

Также следует учитывать нагрузки, действующие на сваи со стороны самого фундамента. Для этого берем плотность бетона 2500 кг/куб.м. и умножаем на объем. Кроме того, полученное значение следует умножить на коэффициент надежности, который обеспечивает запас прочности. Данный коэффициент зависит от материала изготовления дома, погодных условий, количества мебели и прочих факторов.

Следующий этап расчета – это выбор свай и частота их установки. Здесь принимается в расчет шаг свай, их длина, а также диаметр поперечного сечения. Как правило, сечение подбирается заранее, еще до проведения расчетов. И уже на основании этой информации вычисляется расстояние между опорами и их длина.

Делим общую массу здания, которая была получена на предыдущем этапе, на длину ростверка. Учитываются и внутренние и наружные стены. В результате получится нагрузка на каждый погонный метр фундамента. Далее определяется несущая способность фундамента по формуле:

Р=(0,7 х R x S)+(U x 0,8 x fin x li)

где Р – это максимально допустимая нагрузка, выдерживаемая одной сваей. R – прочность почвы, определяемая по составу грунта. S – площадь сваи внизу. U – периметр части фундамента. Fin- сопротивление почвы по бокам фундамента.

Li – толщина грунта, который соприкасается с боковой поверхностью опоры.

I=P/Q

где Q – это общая масса дома, действующая на один погонный метр фундамента. Также от полученной величины необходимо отнять ширину самой сваи. Расчеты нужно выполнять с несколькими вариантами длин, сравнивая затраты на каждый из них, чтобы выбрать наиболее целесообразный вариант.

В качестве армирующего основания в буронабивных сваях используют рифленую арматуру, диаметром от 10 до 16 мм. Пруты соединяются друг с другом при помочи хомутов из гладкопрофильной арматуры, диаметром 6-8 мм. Характеристики арматуры можно взять с этой таблицы:

B=M/(L x R)

где В – это ширина обвязки, М – масса здания со сваями, L – длина ростверка и R – прочность грунта на поверхности. Арматура подбирается так же, как и для свай.

Земляные работы

Итак, после проведения всех расчетов и закупки необходимого материала, необходимо приступить непосредственно к самим строительным работам.

Вначале проводятся земляные работы, вводятся коммуникации. Отклонение от запланированных размеров допускается в пределах 10 мм. Процедура переноса осей с проекта на землю включает следующие этапы:

• Устанавливаются обноски – два колышка, которые вбиваются по углам, а между ними натягиваются веревки вдоль стен. Таким же образом отмечаются контуры внутренних стен.
• Намечаются места установки свай. Краской или мелом намечаются точки, где должны устанавливаться сваи.

В соответствии с нормами СП минимальный диаметр железобетонных свай ограничен 30, бетонных 40 и бутобетонных 50 см. Найти ручные буры с диаметром 50 см довольно сложно, т.к. их мало кто производит. В связи с этим возникает необходимость в выкапывании шурфа на всю глубину. Используется свая-опора, и после снятия опалубки засыпается нерудными материалами.

При использовании железобетонных свай шириной до 40 см, нет необходимости в аренде специализированной мощной техники. Также уменьшаются земельные работы, т.к. несущая способность таких свай довольно большая даже при небольшой глубине заложения. Для бурения скважин вполне достаточно мотобура, аренда которого обойдется не дорого.

После вырывания котлованов под сваи происходит заведение коммуникационных и инженерных систем. Канализация проводится на глубине 0,5-0,7 метров, водопровод – 0,7-1 метра. Если используется свайный фундамент с ростверком висячего типа, то коммуникации нужно утеплить.

Опалубка и армирование

Следующий этап: опалубка и армирование. При изготовлении опалубки, необходимо учитывать следующие нюансы:

• Если фундамент заливается просто в землю, значительно увеличивается сила трения, а значит и прочность конструкции.
• При использовании рубероидных цилиндров, прочностные свойства свай практически не падают.
• Применение асбоцементной несъемной опалубки приводит к снижению несущей способности боковых стенок на 15%.
• Используя полиэтиленовые трубы, теряется до 70% способности боковых граней выдерживать нагрузки. Практически все нагрузки ложатся на подошву сваи.

Поэтому, если твердый слой почвы не начинается на глубине 2 метра, то лучше от полиэтиленовой несъемной опалубки отказаться, либо увеличить шаг в 1.5-2 раза, что экономически нецелесообразно. Выбирая высоту опалубки, необходимо учитывать тип ростверка.

Железобетонные сваи армируются рифлеными прутами, сечением 10-20 мм. Перевязываются они хомутами, или из тонкой гладкой арматуры, или из отожженной проволоки. При армировании необходимо чтобы пруты выступали на 30-40 за пределы опалубки. После засыхания раствора и снятия опалубки, эти пруты изгибают под прямым углом по направлению несущих стен, чтобы потом соединить с ростверком.

Заливка бетона и гидроизоляция

Следующий этап – заливка бетона и гидроизоляция. Из-за больших объемов работ по заливке фундамента, эта операция проходит в несколько этапов. Вначале заливаются сваи, бетон утрамбовывается чтобы в нем не было воздушных пустот. Достаточно выдержать 3-4 дня, прежде чем приступить к устройству ростверка.

Для опалубки ростверка выполняют следующие работы: устанавливают палубу, а в щите вырезаются отверстия, соответствующие размерам опор. Этими отверстиями щиты надеваются на сваи и по всей длине подпираются стойками. Далее ставятся боковые стенки, а между ними устанавливаются распирающие бруски. После этого происходит армирование ростверка при помощи все той же арматуры, что использовалась в сваях.

Далее происходит заливка цемента, после чего смесь уплотняется. Опалубку необходимо заполнить за один раз. Необходимо обеспечить требуемые условия высыхания – не допустить попадания влаги (закрыть пленкой) и не допустить пересыхания (посыпать сверху опилками). Ростверк также нуждается в гидроизоляции, которая проводится после снятия опалубки. Для этих целей используют битумные мастики или оклеивание рулонными гидроизоляционными материалами.

Источник: stroy-okey.ru

Расчет фундамента на сваях для частного дома. Как выбрать винтовые сваи под дом?

Свайный фундамент для частного дома в ряде случаев просто необходим для обустройства надежного основания.

Он возводится на грунтах с особыми геологическими параметрами, когда другие разновидности не могут обеспечить необходимую надежность.

Для него потребуется специальная техника, а также проведение расчетов. В целом технология достаточно проста, а потому строительство можно осуществить и своими руками (смотрите другие типы фундаментов).

Особенности

Свайный фундамент представляет собой систему специальных вертикальных опор (свай), связанных между собой горизонтальным элементом (ростверком). Принцип действия такой конструкции заключается в том, что высокопрочная (чаще всего металлическая или железобетонная) свая проходит насквозь нестабильные слои грунта и упирается в твердый пласт.

При этом она способна выдержать в верхней части все неблагоприятные воздействия. Это позволяет сделать надежную опору на очень пучинистых, увлажненных и болотистых почвах, торфяниках, плывунах, а также на тех участках, где грунтовые воды подходят близко к поверхности.

Рассматриваемые опоры, как правило, требуют значительного заглубления, которое очень сложно обеспечить путем рытья ямы. По этой причине невозможно смонтировать столбчатый фундамент, а ленточный и даже монолитный (плитный) тип оказываются малоэффективными и ненадежными.

Установка свай может производиться несколькими способами: бурение скважины, забивание, вдавливанием, вибропогружением или ввинчиванием сваи.

Фундаментная система содержит несколько свай, которые вверху соединяются ростверком. Этот элемент необходим для равномерного перераспределения сжимающих нагрузок на все точки опоры.

Плюсы и минусы

Свайный фундамент может использоваться для сооружений любого назначения, в т.ч. жилых домов (смотрите: типы частных домов). По сравнению с другими типами оснований он имеет такие преимущества:

1. Возможность установки практически на любых грунтах, независимо от уровня грунтовых вод и промерзания, а также на участках с уклоном. Единственным исключением являются скальные выходы, в которых очень трудно пробурить скважину или вбить сваю.
2. Быстрота возведения. Сваи в большом количестве устанавливаются за 1 день. Строительство самого дома можно начинать уже на следующий день (за исключением бурозаливных вариантов).
3. Отсутствие необходимости в проведении трудоемких земельных работ и тщательного выравнивания площадки.
4. Большая несущая способность. Одна свая способна выдерживать более 5 тонн.
5. Долговечность. Срок эксплуатации составляет более 100 лет.

При выборе типа фундамента надо учитывать и имеющиеся недостатки:

1. Необходимость специальной техники для бурения или погружения свай. Аренда ее обходится достаточно дорого, что повышает значительно общую стоимость строительства.
2. Существенная зависимость от качества используемых свай. Надежный фундамент получится только из высококачественных изделий, что «съедает» экономию на материалах.
3. Необходимость полноценных геологических изысканий, позволяющих правильно оценить заглубление и проведение необходимых расчетов.
4. Сложности с обустройством подвала и цокольного этажа.
5. При использовании забивной технологии – ограничения по расстоянию до ближайших строений, т.к. использование даже облегченного молота вызывает сильное сотрясение грунта.

Наличие указанных недостатков существенно ограничивает применение свайного фундамента. Для больших сооружений он обустраивается по необходимости из-за наличия сложного грунта. В то же время, мелкозаглубленный вариант, когда сваи можно установить вручную, активно используется для небольших построек – бани, гаражи, хозяйственные строения.

Конструктивные особенности

Существует несколько разновидностей свайного фундамента, которые конструктивно отличаются друг от друга.

По виду сваи и способу ее монтажа:

1. Свайно-винтовой фундамент. Используются сваи с винтовым элементом на конце. Они могут вкручиваться в грунт. При небольшом заглублении монтаж можно произвести вручную. Для значительных заглублений требуется специальная техника.
2. Забивные сваи. Они могут изготавливаться из металла, железобетона или дерева. Заглубляются они с помощью устройства, оснащенного специальным молотом. В частном строительстве допускается использование только молота легкого типа.
3. Набивные сваи. Это пустотелые, трубчатые элементы, которые вдавливаются в грунт. После погружения на нужную глубину они заливаются бетоном.
4. Разновидность предыдущего варианта – пустотелые сваи, заглубляемые с помощью вибропогружателя.
5. Буронабивные сваи. Для них бурится скважина нужной глубины и диаметра. В нее плотно вбивается труба, играющая роль обсадной колонны. Далее, в нее устанавливается арматура и заливается бетон. Труба в этом случае, скорее, является несъемной опалубкой, чем несущим элементом, а потому может изготавливаться даже из пластика.

По наличию верхней связи. Практически всегда используется свайно-ростверковый тип, позволяющий равномерно загрузить все опоры.

В таком фундаменте выделяется 2 варианта:

1. Рамочный ростверк. Прочная рама устанавливается по всему периметру сооружения. Она может изготавливаться из деревянных, металлических или железобетонных балок. В последнем случае ее можно изготовить своими руками путем заливки бетона в опалубку с установкой армирующего каркаса.
2. Монолитный ростверк. Под всей площадью дома устанавливается железобетонная плита. Она может выполняться из готового ЖБИ или заливаться вручную. Такой ростверк одновременно может играть роль напольного перекрытия (бетонной стяжки).

Выбор типа свайного фундамента осуществляется с учетом конкретных условий – реальных нагрузок, структуры грунта, рельефа местности. Кроме того, немаловажное значение имеет возможность монтажа своими руками, причем с минимальным использованием специальной техники.

Особенности расположения и изготовления свай

По материалу свай выделяются такие разновидности:

1. Деревянные сваи. Они используются редко из-за пониженной прочности и долговечности. Иногда их можно устанавливать под легкие постройки. Применяется древесина дуба, лиственницы, сосны.
2. Стальные сваи. Наиболее привлекательны специальные готовые изделия, особенно винтовые сваи. Можно использовать и другой металлический профиль – трубы, швеллер, рельсы.
3. Железобетонные сваи. В частном строительстве они находят наиболее широкое применение из-за доступной цены на готовые изделия и возможности сделать своими руками. Чаще всего, применяются квадратные сваи, армированные стальной арматурой. Нижний конец их заостряется для упрощения погружения в грунт. Для изготовления применяется бетон с повышенной водонепроницаемостью и морозостойкостью классом не ниже W и F150 соответственно.

Расположение опор в фундаментной системе может быть различным:

1. Одиночные сваи. Для небольших построек опоры устанавливаются только в наиболее нагруженных местах – углы сооружения и примыкание внутренней стены.
2. Рядовое расположение. Сваи размещаются по всему периметру дома на определенном расстоянии друг от друга (шаг – 1,5-3 м).
3. Поле. Опоры размещаются равномерно по всей площади дома. Такая система предназначена для монтажа плиточного, монолитного ростверка.

Наполненные сваи различаются по способу заполнения раствором и его составу. Наиболее распространенный буронабивной вариант предусматривает использование стандартного бетона марки не ниже М300 жидкой консистенции.

Полые сваи могут заполняться с помощью специального оборудования, т.е. буроинъекционным способом, когда раствор подается под давлением. Наконец, иногда применяется экономичный грунтоцементный раствор, представляющий собой смесь грунта и цемента.

Принципы расчета свайного фундамента

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Диаметр сваи

Можно использовать практические рекомендации:

• сваи 57 мм. Их можно применять только для заборов и ограждений;
• сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
• сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
• сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Высота (длина) сваи

В расчетах учитываются следующие параметры:

1. Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
2. Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Количество опор

Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:

• деревянные и каркасно-щитовые строения – шаг до 3 м;
• стены из пеноблоков (шлакоблоков) – до 2 м;
• заборы и ограды облегченного типа – 3,3-3,6 м.

Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.

Рекомендуем: Правила армирования ленточного фундамента частного дома. Виды арматуры и укладка каркаса в опалубку

В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.

Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:

• R – сопротивление грунта (берется по таблице);
• F – площадь свайной опоры;
• U – периметр сваи;
• f – сопротивление грунта по боковой поверхности (табличный параметр);
• l – высота несущего слоя.

В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.

Как рассчитать свайно-ростверковый фундамент?

При расчете свайно-ростверкового фундамента, помимо самих свай, требуется определить основные параметры ростверка. Полный расчет достаточно сложен и проводится специалистами. При изготовлении ростверка ленточного типа из бетона пользуются практическими рекомендациями: высота – более 30 см, ширина – минимум 38 см.

Важный элемент – армирующий пояс из продольных и поперечных стальных арматур диаметром 12-14 мм. Крайние элементы должны находиться под слоем бетона толщиной не менее 2 см.

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Полезные видео

Специфика устройства свайных фундаментов, отличие от других типов, варианты устройства:
[yvideo number=»FITGBPgt2Nw»]
Советы специалистов по выбору и установке фундамента за одни день:
[yvideo number=»HKhYjKOPqM8″]
Реальный пример применения свайно-винтового фундамента под частный дом, смотрим:
[yvideo number=»VlNqLlFuzIE»]
Свайный фундамент в ряде случаев становится единственным вариантом для обеспечения надежного основания для частной постройки. Он необходим при строительстве на нестабильных, пучинистых и сильно увлажненных грунтах.

Для возведения его лучше использовать специальную технику, но при строительстве небольшого частного, например загородного дома можно обойтись и ручным трудом. Наиболее подходящие варианты – винтовые или буронабивные сваи.

Источник: domavlad.ru

Пошаговое руководство по устройству свайного фундамента для частного дома

Вся информация, как сделать свайный фундамент для обеспечения максимального эксплуатационного ресурса, содержится в нормативах СП 24.13330 от 2011 года. Из существующих конструкционных решений выбирается вариант с минимальным бюджетом строительства, обеспечивающий долговечность и надежность на конкретных грунтах и ландшафте с привязкой к геологическим условиям.

Помимо снижения себестоимости квадратного метра жилища, сваи позволяют возвести дом на склоне, болоте, побережье водоема и полностью исключить воздействие сил пучения. Поэтому фундаменту не нужен дренаж и гидроизоляция, утепление отмостки и подошвы дома периодической или сезонной эксплуатации.

Какие бывают свайные фундаменты

Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:

• тип свай – винтовые, буровые;
• вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
• уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).

Фундамент на винтовых сваях

Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.

Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.

Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.

Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:

• в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
• утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
• грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.

Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.

Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:

• засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
• устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.

В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.

Пошаговая инструкция на примере монолитного свайного фундамента

Самым сложным в реализации проектом фундамента дома являются сваи буровые, которые индивидуальные застройщики чаще называют буронабивными конструкциями. Из существующих ростверков максимальным бюджетом обладают висячие монолитные модификации. Поэтому ниже рассмотрено устройство решетчатого высокого ростверка на буровых сваях для частного дома.

Геологические изыскания и расчет

Индивидуальные застройщики пренебрегают геологическими изысканиями в 75% случаев, чтобы сэкономить 30 – 50 тысяч рублей. Однако сваи выбирают в сложных эксплуатационных условиях:

• основания с низким расчетным сопротивлением – фундамент проседает ежегодно, здание погружается в землю;
• дом на склоне – на сваи не действуют горизонтальные подвижки ввиду их большого заглубления;
• строительство на влажной почве – высокий УГВ, вода естественного водоема или болота разрушает классические ленточные и плитные фундаменты.

Поэтому проектировщик должен знать, на какой глубине залегают несущие пласты, на которые будут опираться сваи. Для сокращения затрат владелец участка может использовать пробное вкручивание винтовых свай, купив для этого 1 – 2 изделия СВС, что гораздо дешевле, чем комплексная услуга геологических изысканий:

• сваю погружают в пятне застройки ниже отметки промерзания, пока усилие затяжки резко не увеличится, что свидетельствует о достижении горизонта несущего пласта;
• после этого СВС выкручивается и погружается еще в 2 местах, обязательно в пределах периметра будущего коттеджа, так как пласт может иметь разную глубину даже у противоположных стен дома.

По результатам пробного вкручивания можно составлять смету и начинать строительство.

Глубина заложения

Длина свай для опирания частного дома зависит только от глубины пласта с нормальной несущей способностью. Причем, он должен залегать ниже отметки промерзания, чтобы на подошву бетонной стойки не действовали силы пучения. Сваю невозможно утеплить в отличие от фундаментов малого заглубления.

Зато верхние нестабильные пласты (торфяник, свежая насыпь, пылеватый песок, болото) проходятся сваями насквозь, что никак не влияет на эксплуатационный ресурс. Даже при высоком УГВ из скважин можно откачать воду, добавить в бетон пенетрирующие составы и залить сваи. После химической реакции бетон станет водонепроницаемым, будет набирать прочность весь оставшийся срок жизни дома.

Несущая способность

Сваи, не только опираются подошвой на несущий пласт, но и соприкасаются боковыми поверхностями к прилежащим грунтам по всей высоте железобетонной конструкции. Поэтому расчет несущей способности осуществляется по формуле:

N = 0,7 x R x F x P x 0,8 x fi x li

, где R – сопротивление расчетное несущего пласта, F – площадь сечения, P – периметр сваи, fi – расчетное сопротивление грунта, прилежащего к боковой поверхности, li – толщина пласта, прилегающего к боковой поверхности.

Все данные для расчетов берутся из таблиц СП 24.13330, если свая проходит насквозь несколько слоев почвы с разным расчетным сопротивлением, для каждого из них берется собственное значение fi и li. Легче рассмотреть расчет на конкретном примере:

• техзадание – сваи длиной 3 м, диаметром 0,5 м, ростверк висячего типа без опирания на грунт, распределенная нагрузка от веса здания 5,5 т/м;
• грунтовые условия – суглинок тугопластичный на глубину 2 м, суглинок полутвердый с 2 м до 3 м, далее влажный крупный песок, УГВ 9 м, скважина сухая.

Диаметр сваи выбирается для расчета с запасом, далее может корректироваться по получившимся результатам:

Для начала принимаем диаметр 0,5 м, площадь составит S = 3,14R 2 = 0,2 м 2 , периметр P = 3,14D = 1,57 м.

Для боковых поверхностей сопротивление расчетное составит 1,2 т/м 2 (минимальное значение из таблицы СП) на глубине 0 – 2 м для суглинка тугопластичного и 4,2 т/м 2 на глубине 2 – 3 м для суглинка полутвердого.

Несущая способность вычисляется по вышеприведенной формуле N = 0,7 x 1 = 15,4 т.

При этих условиях шаг свай составит 15,4 / 5,5 = 2,8 м, который для запаса прочности можно снизить до 2,5 м.

Затем можно скорректировать диаметр свай, поскольку оснастки для мотобура и ручного инструмента диаметром 0,5 м не бывает. Производители выпускают буры 0,4 м максимум. Поэтому производится новый расчет под диаметр 40 см:

Сечение составит S = 0,125 м 2 , площадь P = 1,25 м.

Несущая способность N = 0,7 x 1 = 10,7 т.

Шаг свай получится 2 м, их количество немного увеличится, однако скважины можно пробурить вручную без спецтехники, что обойдется застройщику дешевле. Если снизить глубину заложения до 2 м без изменения прочих условий, сваи придется бурить через 1,2 м для диаметра 0,5 м.

Важно! В строительных нормах не допускаются диаметры буровых свай менее 0,3 м.

Подробнее о том как правильно рассчитать свайный фундамент читайте в статье: Расчет свайного фундамента с ростверком.

Параметры ростверка

Ростверк необходим для распределения неравномерных нагрузок, которые дом оказывает на фундамент. Сечение балок решетчатого ростверка всегда вычисляется индивидуально в зависимости от следующих факторов:

• минимальная ширина регламентируется нормами СП, как 45 см, высота, как 35 см;
• расчеты производятся по осевым нагрузкам и силе смещения относительно центра тяжести балки.

Для вычисления профессионалы обычно используют специальное ПО, например программу Лира. Если устройство свайного фундамента сложное – два ряда свай для ростверков шириной от 0,6 м, добавляется расчет на поперечный изгибающий момент. Однако для индивидуального малоэтажного строительства это почти не актуально.

Расчет армирования свай и ростверка

Бетоны являются конструкционными материалами, отлично справляющимися с усилиями сжатия. При возникновении зон растяжения они начинают разрушаться. Проблему решают армированием этих зон, стальные стержни воспринимают силы растяжения, предотвращают раскрытие трещин внутри бетона.

Схема правильного армирования узла сопряжения ростверк/свая.

В плитных и ленточных фундаментах частного дома растягивающие усилия возникают в двух местах:

• у подошвы – от сборных нагрузок здания (вес силовых конструкций, снеговые, эксплуатационные и ветровые нагрузки);
• возле верхней плоскости – от сил пучения, давящих на подошву и боковые стенки ленты и плиты.

Важно! Ростверки контакта с почвой не имеют, поэтому верхний армопояс вроде бы и не нужен. На практике это не так – в местах опирания монолитных балок на сваи возникают усилия, направленные в обратную сторону, аналогичные силам пучения, но приложенные точечно на отдельных участках. Поэтому верхний арматурный пояс так же необходим. Кроме того, его усиливают на прилежащих к сваям участках.

Подробнее об армировании ростверка здесь, как правильно армировать сваи здесь.

Разметка и бурение скважин

Ввиду отсутствия земляных работ вынесение натурных осей частного дома на монолитном свайном ростверке значительно проще, чем разметка ленты МЗЛФ или плавающей плиты:

• обноски выставляются за периметр дома на 0,5 – 1 м, поскольку планировать пятно застройки и отрывать траншеи не нужно;
• шнуры натягиваются по внутреннему периметру свай с учетом их толщины (реже используются две струны по внутреннему и наружному периметру стоек);
• скважины изготавливаются ручным инструментом или мотобуром с наращиваемыми штангами, глубина известна после пробного погружения винтовых свай.

Разметка фундамента с помощью обносок.

При наличии высокого уровня грунтовой воды строительство усложняется. В скважину устанавливается грязевый насос, жидкость периодически откачивается.

Бурение скважин для свай.

Опалубка, армирование и укладка бетона

Скважины имеют значительную глубину, чтобы предотвратить осыпание грунта опалубка монтируется сразу после бурения. Существует несколько вариантов устройства опалубки для буровых свай частного дома:

• можно отрезать от рулонной гидроизоляции кусок Бикроста или рубероида, свернуть его в цилиндр и поместить внутрь отверстия;
• на практике чаще используют асбоцементную трубу в качестве неизвлекаемой опалубки, если требуется немного повысить несущую способность сваи;
• еще одним вариантом является труба полиэтиленовая, по умолчанию служащая гидроизоляционным барьером для железобетона.

Опалубка из рубероида.

Дальнейшая пошаговая инструкция имеет следующий вид:

• вязка каркасов – арматуры А400 (рифленка) изготавливают вертикальные стержни (количество по расчету, но не менее 4 на одну сваю), которые обвязывают круглыми или квадратными хомутами из А240 арматуры гладкого профиля;
• армирование – каркасы помещаются внутрь опалубки, для обеспечения защитного слоя на стержни надеваются полимерные шайбы, прутки должны выступать над землей, чтобы часть из них можно было изогнуть под прямым углом на уровне нижнего армопояса ростверка, вторую часть на отметке верхнего армопояса;
• укладка смеси – опалубка заполняется бетоном через воронку, смесь уплотняется наконечником глубинного вибратора.

Арматурный каркас для сваи.

Чтобы дом получил максимальный ресурс, за бетоном следует обеспечить уход в первые 3 суток (минимум). Поверхность сложно укрыть пленкой из-за торчащих прутков, чаще используется влажный компресс из опилок, поливаемых водой.

Совет! Предпочтительнее устройство несъемной опалубки из труб, так как рулонный материал не может предотвратить осыпание почвы, может быть смят бетоном.

Продолжать строительство ростверка можно после набора 2/3 прочности смесью. Если в проект заложен низкий ростверк, опалубка заканчивается на отметке 10 – 15 см выше земли или дна траншеи. Это позволит изготовить защитный слой из пенополистирола или песка.

Подвод коммуникаций

В отличие от плитного фундамента дома подвести трубы ХВС и канализации внутрь ростверка можно, но очень сложно. Поэтому ввод инженерных систем осуществляется на нулевом цикле. Основными нюансами при разводке являются:

• грунт промерзает под зданием полностью;
• водопровод необходимо утеплить в подполье и земле ниже глубины промерзания скорлупами из полистирола либо греющим кабелем;
• стоки поступают в канализацию теплыми, поэтому глубину этой инженерной системы можно немного уменьшить;
• коммуникации проходят между сваями для обеспечения ремонтопригодности.

Важно! Для автономных систем придется построить септик и скважину, при подключении к централизованным системам жизнеобеспечения маршруты трасс к стоякам внутри дома прокладываются от колодцев на территории участка.

Изготовление ростверка

Нижняя палуба ростверка.

Устройство решетчатого ростверка напоминает ленту МЗЛФ с единственным отличием – балки висят над грунтом, необходим дополнительный нижний щит опалубки. Пошаговая инструкция для частного коттеджа выглядит следующим образом:

• монтаж нижних палуб – щиты поддерживаются снизу Н-образными стойками с шагом 0,7 – 1 м;
• установка боковых щитов – надеваются на сваи, устанавливаются на нижнюю палубу, фиксируются стяжками (шпильки или брус), подпираются снаружи укосинами или надеваемыми сверху П-образными элементами;
• армирование – каркасы из продольных прутков периодического сечения, обвязанные прямоугольными хомутами из гладкой арматуры, сопряжения стен усиливаются анкерами (П-образная или Г-образная форма) с соблюдением защитного слоя;
• перевязка арматуры – часть выступающих из свай прутков изгибают горизонтально и жестко фиксируют к верхнему поясу ростверка, оставшиеся стержни крепят к нижнему поясу;
• укладка бетона – опалубка заполняется смесью от одного угла по периметру, уплотняется вибратором.

Опалубка с уложенным армокаркасом ростверка.

Уход за бетоном аналогичен предыдущему случаю, нагружать конструкцию можно на 3 – 29 день в зависимости от температуры воздуха.

Таким образом, висячий или низкий ростверк по буровым сваями индивидуальный застройщик может построить своими силами. Технология позволяет сократить объемы земляных, бетонных работ, не нужно проводить дрены и утеплять отмостку.

Источник: gidfundament.ru

Как правильно сделать свайный фундамент своими руками: расчет высоты над землей + пошаговая инструкция по монтажу

На рисунке – чертеж свайного фундамента, армирование стыка ростверк – свая.

Все, свайно-ростверковый фундамент под дом из дерева готов. Как правило, оптимальными будут именно конструкции с несъемной опалубкой, ведь тогда ростверки делаются из подручных строительных материалов.

Как выбрать конструкцию фундамента для деревянного дома

Опорное основание для дома устраивается с учётом множества разных обстоятельств. Ведь от его конструкции зависит долговечность строения и безопасность проживания. При неправильно построенном фундаменте в доме будет постоянная сырость, сопровождаемая плесенью и противным гнилостным запахом.

При устройстве фундамента нужно учитывать следующие факторы:

1. Место установки здания. После его выбора необходимо произвести разведочное бурение с целью точного определения состава и характеристики грунтов на месте установки опорного основания под деревянный дом. Нежелательно устанавливать дом вблизи естественных водоёмов или оврагов, поскольку грунты в таких местах неустойчивы. Нужно также уточнить возможность прокладки коммуникаций: водопровода, электросети, канализации.
2. Размер дома. Этот фактор напрямую влияет на величину нагрузки на фундамент, причём имеет значение как высота здания, так и его этажность. Размеры по периметру не так важны, поскольку вместе с их увеличением возрастает и опорная поверхность.
3. Наличие подвального помещения или цокольного этажа.
4. Рельеф поверхности на месте установки. Например, при строительстве на уклоне применение ленточного фундамента сопряжено с большими объёмами земляных работ.
5. Свойства грунтового основания. Качество и состав почвы можно определить по характеру стока воды после дождя:
6. глинистые почвы медленно пропускают воду, а если они выходят на поверхность, то на них образуется плотная корка;
7. суглинки быстро пропускают влагу, но медленно высыхают;
8. песчаная почва быстро пропускает воду;
9. почва торфянистая высыхает долго, на ней плохо растёт трава.

Каждый тип почвы характеризуется разной несущей способностью. Большое значение имеет глубина залегания грунтовых вод и точка замерзания грунта.

Самым простым фундаментом для деревянного дома является столбчатый

Рекомендации практичного устройства фундамента из дерева

В целом, весь комплекс работ по установке деревянных свай можно сделать своими руками без привлечения специалистов. Посмотрите видео, как построить деревянный фундамент.

Для деревянных фундаментов из свай сформирован список советов, выполняя которые вы сможете своими руками построить дом без особых проблем и неполадок в будущем:

• Угловая свая должна формироваться из бревна, диаметр которой будет не меньше 30 см,
• Комплект вспомогательных свай по СНиПу допускают выполнять из бревна в 15-20 см по ширине,

Для усиления конструкции фундамента в случае 2-3 этажного дома, на поверхности верхнего среза бревна создается специальный шип, а на пролегающих выше горизонтальных балках просверливаются отверстия, благодаря чему формируется прочное соединение шип-паз.

Виды столбчатого основания – плюсы и минусы каждого материала

Свойства строительного сырья, естественно, отразятся на качестве столбчатого фундамента, его стоимости и трудозатратности. Например:

• Кирпич. Популярный материал, часто применяющийся в сопутствующем строительстве. Недорогой, прочный. Однако не годится для слишком сырых грунтов, так как впитывает влагу и разрушается. Для пучинистых участков не подходит – столб, собранный из кирпичей, легко деформируется под давлением в период холодов, и конструкция разрушится по швам кладки.
• Древесина. Недолговечный и непрочный материал для возведения столбчатого фундамента. Элементы основания – брус или бревно большого сечения. Его не используют под жилые дома – максимум для строительства бани. Кроме гидроизоляции, потребуется защитить бревно от огня, гнили и паразитов, поэтому доступность в цене оказывается мифической. Достоинство основания – возможность не затягивать со строительством объекта ни дня.
• Железобетон. Фундамент может быть выполнен в готовых конструкциях или заливается самостоятельно. Сложность монтажа окупается его прочностью и долговечностью. Но при этом такому фундаменту требуется опалубка, арматурный прут, а готовой конструкции надежное утепление и гидроизоляция, так как разность температур между материалом дома и опорами приведет к образованию конденсата, что плохо для любого сырья. Древесина начинает гнить, бетон крошиться. Учитывая габариты фундамента, его общая стоимость высока.
• Трубы из асбоцемента. Под них требуется бурить ямы, следовательно, цена увеличивается на стоимость привлечения техники. В эксплуатации подобный столбчатый фундамент для дома из бруса показывает удовлетворительные результаты – устойчив на проблемных грунтах, долговечен и прочен.
• Комбинированный фундамент – столбы и заливная лента. Стоимость элементов основания – высока. Они, как правило, однородные, монолитные. Платформа прочная и долговечная. Подходит для жилых объектов в 1–2 этажа и тяжелых материалов строительства.

Конструктивные отличия столбчатых фундаментов

• Столбчатые. К ним относят сборные конструкции из кирпича, бутобетона, заливных колонн и пластиковой опалубки. Недостаток столбчатого фундамента в том, что конструкция подходит только для легких строений – бань, беседок, каркасных построек. Достоинство – скорость строительства и дешевизна.
• Опорно-столбчатый фундамент. Подобное основание имеет весомые плюсы и минусы . Представляет собой отдельно стоящие столбы с бетонной платформой. Одной из особенностей данного фундамента для домов из бруса является создание прочного основания для закладного венца и лаги, которые служат основой пола. Достоинством подобной конструкции является особая устойчивость на капризных грунтах. Такой фундамент способен выдержать объекты более одного этажа. Недостаток – требуется значительно больше времени и средств на его монтаж.
• Столбчатое основание с ростверком. У дома из бруса появляется мощный, надежный пояс, позволяющий устраивать двухэтажную конструкцию на любых грунтах – пучинистых, плывущих, с высоким уровнем залегания грунтовых вод. Обойдется подобный столбчатый фундамент для дома из бруса дороже, чем без ростверка, но для жилого объекта большой площади чаще выбирают его.

Конструктивные отличия столбчатых фундаментов

Нормативные аспекты

Правильное устройство основания частного брусового дома – залог безопасности проживающих. Все параметры будущего фундамента регламентируются нормативными документами – СНиП 2.02.0183 и ГОСТ 24022-80, 24476-80. В них указывается следующее:

• Положение и этажность дома. Учитывается близость обрывов, водоемов, проходящих шахт, скважин или колодцев. Не берут в расчет общую площадь строения – на нагрузку и давление основания на грунт влияет только вес дома.
• Несущая способность и тип почвы. Их всего 5 – глинистая, суглинистая, песчаная, торфяная, известковая. Отличить одну от другой поможет поведение грунта во время дождя.
• Глубина промерзания грунта и уровень грунтовых вод. В первом случае подошва столба должна находиться ниже, во втором – выше, чтобы избежать пучения при сезонных изменениях.

Кроме того, ГОСТ на столбчатый фундамент регламентирует использование марки цемента для заливных столбов или ростверка вкупе с особенностями почвы. В идеале расчетами и выбором оптимального варианта фундамента под конкретный дом из бруса занимается геодезист. Частному строителю также следует поинтересоваться основаниями близлежащих объектов.

Виды свай

Так на сегодняшний день существует несколько разновидностей свай, которые могут использоваться для обустройства свайного фундамента:

• Забивные.
• Буронабивные.
• Буровые железобетонные.
• Винтовые.

Забивные сваи забиваются в землю при помощи специального оборудования, поэтому данный тип очень редко используется в частном домостроении. Во втором случае сваи выполняются на месте строительства, для этого делают буровую скважину, армируют ее и заливают бетон. В третьем случае уже сваи, изготовленные на заводе, вставляют в заранее подготовленную скважину. В четвертом случае конструкция свай представляет собой металлическую длинную трубу, на конце которой приварены специальные лопасти, с помощью которых свая закручивается в землю как большой саморез. Их можно ввинчивать как самостоятельно, так и с использованием техники.

Для частного домостроения наиболее оптимальными сваями есть винтовые и буронабивные.

Фундамент также можно классифицировать по присутствию или отсутствию ростверка, то есть конструкции, которая связывает все оголовки свай в единое целое и распределяет получаемую нагрузку от здания.

Общие сведения о винтовых сваях

Винтовые сваи под дом — основной элемент фундамента. Они представляют собой стальную трубу, толщина металла которой — не менее 4 мм. С одной стороны она имеет заострение. На этом конце сваи располагается режущая лопасть, с помощью которой опору ввинчивают в грунт. Многие думают, что использование таких стройматериалов потребует применения особой техники.

На самом деле идеальная форма лопастей винтовых свай позволяет ввинчивать их на необходимую глубину силами 3–4 работников.

Для строительства объектов с перепадами в высоте или с наличием различных боковых нагрузок применяются сваи, имеющие две лопасти. Такая конструкция придает фундаменту дополнительную надежность. Диаметр лопастей винтовых свай колеблется в диапазоне 200-850 мм. Сами опоры имеют диаметр в 50-350 мм. Длина винтовых свай может составлять 2–11 м. В продаже имеются не только полые, но и цельные сваи.

Укладка и крепление первого ряда бруса на фундамент

Еще одна важная задача, которую необходимо решить на этапе создания фундамента, – соединение бетонного основания с нижним брусом (создание венца). Если при строительстве из кирпича или бетона все просто – сцепление обеспечивается раствором, то в случае бруса это не сработает, тут нужны другие решения.

Лучшим способом обеспечить надежное соединение стен с фундаментом являются анкерные шпильки. Это металлические прутья с резьбой, которые укладывают в тело фундамента до заливки бетона. После его застывания получается ровная площадка с торчащими из нее шпильками.

Возведение стен начинается с гидроизоляции. Два слоя рубероида или другого рулонного материала укладывают на фундамент. В нижнем брусе сверлят отверстия по диаметру шпилек. Древесину пропитывают антисептиком или битумной мастикой.

Брус насаживают на шпильку, чтобы обеспечить максимальную прочность соединения, используют гайку с шайбой (под них предварительно нужно сделать углубление в дереве). Последующие ряды укладывают стандартным способом, на углах делают выборки.

Бурение ям под столбы

Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра

Следующий этап работ при возведении деревянного фундамента является копка ям под опоры. Яму можно копать просто лопатой, а можно использовать садовый бур нужного диаметра.

После того как ямы будут готовы, необходимо обязательно сделать прочную песчаную подушку толщиной 15-20 см. Её нужно слегка смочить и хорошо утрамбовать.

Монтаж столбчатого фундамента для гаража и преимущества

Перед монтажом стоит сделать специальный гидроизоляционный бандаж для каждого столба. Для этого используют толь или рубероид, коими и обертывают подземную часть опоры в несколько слоёв, проклеивая их битумной мастикой. В результате даже при движении грунта в горизонтальной плоскости слои почвы будут просто скользить по опорам, не причиняя им вреда.

Виды фундаментов под дом

Столбчатый вид основания – это наиболее востребованные устройства для зданий из бруска

На сегодняшний день выделяют такие типы оснований для деревянного дома, которые имеют свои отличительные характеристики. Итак, давайте их рассмотрим:

• Ленточный фундамент – данный тип характерен поперечным сечением, равному форме и размеру всего строения. Чаще всего применяются при строительстве тяжелых больших зданий. Для работ применяются материалы: кирпичи, бетонные блоки и плитняки
• Столбчатый вид основания – это наиболее востребованные устройства для зданий из бруска. Для строительных работ понадобится минимальное количество материалов. По периметру участка нужно сделать шурфы через каждые два метра.
• Фундамент под деревянный дом плитного типа. Такое устройства набрало популярности в строительных проектах классического типа. Для выполнения процесса нужно большое количество бетона и арматурной сетки. Стоит отметить, что для совершения работ необходимо много физической силы.

Плюсы и минусы столбчатого типа

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки

Столбчатый тип основания здания имеет конструкцию, подходящую для закладки под легкие или деревянные постройки, которые создают небольшую нагрузку на почву. Стоит отметить, что простота такого устройства никак не отображается на надежности опорной способности. Схематически вид фундамента напоминает систему столбов, установленных в точках наивысшего давления. Норма между столбами столбчатого строения – 2 метра.

Столбы выполняют с кирпича, бетона, камня и других материалов. Утепление и гидроизоляцию необходимо выполнять совместно с забиркой, то есть, соединяя стены со столбами. Монтажные работы начинаются с подготовки ямы 50 на 50 на 50 см. Далее ее заполняют щебнем, чем создают подушку, и устанавливают столб из блоков. Столбчатый вид основания имеет такие преимущества:

• Высокий уровень надежности;
• Долговечность;
• Низкие растраты на установку;
• Возможность возводить постройки практически при любых условиях;
• Отсутствует необходимость дополнительных процессов, таких как гидроизоляция и утепление;
• Низкий уровень трудоемкости процесса строительства;
• Есть возможность построить столбчатый механизм на промерзающей почве

При всех таких достоинствах, давайте выясним, какой недостаток у такого типа постройки? А их несколько, итак:

• Отсутствие возможности постройки подвального помещения;
• Не подходит для установки на подвижных почвах;
• Выдерживает нагрузку, только легких зданий.

Буронабивной свайный фундамент: плюсы и минусы

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов

Основание буронабивного фундамента из асбестоцемента есть разновидностью столбчатого вида, где трубы выполняют функции столбов. Конструктивно состоят из свай и ростверка, соединяющего их между собой. Несущие составляющие буронабивного фундамента размещаются в точках давления здания. Стоит учесть, что на конструкцию могут влиять силы горизонтальной направленности, то монтаж свай может устанавливаться под углом. Преимущества данного типа:

• Может возводиться на всех типах почвы;
• Не поддается влиянию поверхностных вод;
• Требует маленького расхода материалов;
• Процесс установки требует большей трудоемкости, чем столбчатый вид.

Монтаж винтовых свай

После оформления проектной документации (простого плана), приобретения необходимых инструментов и материалов, приступают к строительству фундамента на винтовых сваях. Предварительно столбы покрывают антикоррозийным покрытием, что продлить время их эксплуатации. Делают это при отсутствии защитного слоя на купленных изделиях.

Монтаж опор выполняют в следующей последовательности:

• расчищают территорию, предназначенную под постройку;
• по плану выполняют разметку участка;
• в отмеченных местах устанавливают сваи, вкручивая их до проектной глубины, которая должна лежать ниже отметки промерзания грунта в данном регионе: 1,5 м и более;
• после монтажа всех опор, предусмотренных планом, при необходимости заливают их бетоном;
• обрезают установленные столбы по уровню и приваривают к каждому оголовок для создания обвязки.

Вкручивание винтовых свай

Сделав ростверк, возводят дом, кровлю и обустраивают цоколь.

Над ровной поверхностью земли оставляют приблизительно 40-50 см столбиков, а при значительных перепадах высот, длина оставляемых частей определяется проектом.

Винты вкручивают вручную или с помощью спецтехники. Рекомендуется в первом случае работать втроем: двое рабочих закручивают, а оставшийся – контролирует уровень установки.

Бетоном заливают выставленные столбы, если планируется постоянное проживание в доме. Для временной постройки этого можно не делать.

Что надо знать, чтобы не ошибиться при выборе

Здания из дерева строят не одну сотню лет, за это время были выработаны методики выполнения всех работ от рытья котлована до создания кровли. Для дома из бруса подходит несколько разновидностей фундамента, чтобы выбрать оптимальную из них, потребуется детальное исследование участка, отведенного под строительство. Это затратное мероприятие, но только оно гарантирует долговечность постройки и ее безопасность.

• тип и несущую способность грунта;
• наличие и глубину залегания подземных вод;
• перепад высот на участке;
• глубину промерзания почвы.

Еще одним существенным обстоятельством, которое нельзя не учитывать при выборе типа фундамента, является наличие или отсутствие подвала под домом.

Грунт

Задача фундамента состоит в том, чтобы равномерно распределить массу здания на большую площадь, тем самым обеспечив ему максимальную устойчивость. Вес дома (даже если он деревянный) значителен, потому от особенностей грунта зависит очень многое.

При всем своем многообразии можно выделить три основных типа грунта:

• однородный;
• мелкозернистый (глина или песок);
• торфяной.

Лучшим во всех отношениях является однородный грунт. Он имеет высокую плотность, хорошую несущую способность, вследствие чего здание не проседает. Фундамент может быть любого типа.

Мелкозернистая почва бывает глинистой или песчаной. Она характеризуется высокой усадкой, что особенно заметно при обильных осадках. Строить на подобном грунте можно, но фундамент должен опираться на устойчивые пласты. Лучшим вариантом для данной ситуации являются сваи или цельная плита.

Грунты последнего типа чаще всего встречаются на заболоченных территориях, возле водоемов, в лесистой местности. По возможности стоит избегать строительства на подобных участках, здание может разрушиться под воздействием влаги.

Подземные воды

Грунтовые воды – существенное препятствие при строительстве частного дома. С ними сталкиваются те, кто строит на берегу озера или в болотистой местности. Высокорасположенный водоносный горизонт проявляет себя подмыванием фундамента, вода проникает в подвал. Помимо дискомфорта, это влечет за собой потерю прочности основания дома, высокую влажность внутри, которая непременно скажется на долговечности здания в целом.

От строительства на подобных участках стоит воздержаться. Бороться с подземными водами можно, но для этого придется создавать сложные инженерные конструкции, систему отвода воды. Это дорого и вряд ли окупится.

Рельеф

Современные технологии позволяют строить практически на любом участке вне зависимости от его рельефа и перепада высот. Конечно, проще работать на ровной площадке, но можно построить красивый и надежный дом даже на крутом склоне

Для постройки под уклоном важно добиться того, чтобы фундамент стоял на устойчивом основании, иначе дом сползет. Оптимальный тип основания для постройки на склоне – сваи

Глубина промерзания грунта

Важная характеристика участка под застройку. По сути своей это глубина, до которой замерзает влага, насыщающая грунт. Вне зависимости от выбранного проекта глубина фундамента под дом из бруса подбирается с таким расчетом, чтобы подошва основания находилась ниже границы промерзания.

Узнать среднее значение данного показателя несложно из таблиц, ориентируясь на свой регион. Его же можно получить и самостоятельно, для этого достаточно ранней весной выкопать яму и замерить слой промерзшей почвы обычной рулеткой.

Наличие подвала

Конструкция дома из бруса позволяет легко соорудить цокольный этаж, при необходимости сделать полноценный подвал. Это оправданно, поскольку позволяет рационально использовать площадь участка – большую часть вспомогательных помещений можно устроить под жилыми комнатами.

Дом с подвалом имеет свои особенности. Фундамент делается с существенным заглублением

Важно обеспечить устойчивость строения и создать преграду для влаги, которая может проникать из почвы. Лучшим вариантом для дома с подвалом будет высокий ленточный фундамент

Он станет опорой зданию, будет служить стенами подвального помещения.

Этапы возведения свайного фундамента пошагово

Геологическая разведка и проектирование фундамента. Этот этап очень важен, т.к. типы грунта влияют на устойчивость фундамента. Также от выбора свай и метода монтажа зависит как ровно и надежно будет стоять дом.

Главным моментом считается расчёт нагрузки здания. От всех этих показателей зависит число, глубина и метод расположения свай. Если вы не хотите тратить денежные средства на специалистов, проконсультируйтесь с жителями данной местности о том, как высоко поднимаются грунтовые воды, какова толщина промерзания, из каких пород большей частью грунт.

Очистка территории. Очистите территорию, под будущий фундамент от деревьев, кустов, снимите дерн.

Разметка. Сделайте разметку с помощью деревянных колышек и натянутой верёвки, будьте внимательны, иначе перекоса конструкции не избежать.

Бурение скважины, армирование, изоляция и заливка бетоном. Возможность сделать данный этап вручную предполагает покупку бура (бывает до 300 мм). Сделать данный этап под силу даже не опытному строителю, но всё же если ширина отверстия требуется более 600 мм, воспользуйтесь электрическим буром.

Далее следует приготовить изоляцию из рубероида, по ширине скважины (рубероид нужен для того, чтобы соприкосновение бетона и земли было минимальным), в высоту плюс 30 см над землей. Если на дне ямы появилась вода, её лучше выкачать.

Для армирования вставьте 3 прута толщиной 6 мм, с поперечными соединениями на расстоянии 50 см. Для присоединения ростверка к столбам оставляют 30 см выше заливаемого изделия.

Заливать бетоном рекомендуется на половину, потом сделать уплотнение вибратором и продолжить заливку. Т.е. свайный фундамент в разрезе, выглядит следующим образом: гидроизоляция – бетон – арматура – бетон – гидроизоляция.

Завинчивание свай и заливка бетоном. Конструкцию углубляют в землю, в верхнюю часть вставляют 2 трубы, которые служат рычагами поворота. Контролируйте строго вертикальное вхождение трубы, от этого зависит устойчивость конструкции.

Монтаж обвязки, ростверка. Ростверк бывает ленточной и плиточной. Ленточный состоит из металлических (швеллер), железобетонных или древесных балок, расположенных по периметру, а также под несущими стенами. Плиточный используется, когда сваи расположены равномерно по всей площади будущего дома.

Фундамент это основа будущего строения, от устойчивости и надежности зависит срок эксплуатации. Подойдите к этому вопросу со всей серьезностью. Осуществив основательную подготовку, вы узнаете как правильно рассчитать свайный фундамент и как создать нужную постройку приложив минимальные трудозатраты.

Устройство фундамента своими руками

Сразу следует заметить, что в одиночку невозможно изготовить качественное опорное основание. Уже на стадии разметки придётся пригласить помощника, чтобы проверить качество выполненных работ. Но основные трудности предстоят при установке опалубки, армировании и бетонировании

Фундамент важно залить в один приём, в противном случае образуется шов, который впоследствии может стать источником зарождения трещины

Чтобы все операции выполнить быстро и качественно, понадобится следующее оборудование:

1. Шанцевый инструмент для выкапывания траншей.
2. Измерительные приборы для проверки горизонтальности и вертикальности поверхностей. Желательно иметь отвес и строительный лазерный уровень.
3. Столярный инструмент для изготовления и монтажа опалубки: пила, топор, молоток, гвоздодёр.
4. Виброплита для уплотнения грунта.
5. Бетономешалка для приготовления раствора.
6. Вибратор для уплотнения бетонного раствора.

Следует отметить, что все оборудование можно взять в аренду.

Советы и рекомендации

1. При самостоятельном приготовлении раствора нужно контролировать качество воды, если она берётся из природных источников. В воде не должно быть мелких насекомых и растительности.
2. При бетонировании нужно тщательно уплотнять бетон и протыкать его штырём, не допуская образования воздушных пузырей.
3. Заливку бетоном следует производить по «маякам», выставленным строго горизонтально. Для этого можно использовать деревянные бруски, металлические уголки нужного размера или трубы. Все перечисленные материалы могут пригодиться в дальнейшей работе, поэтому их нужно извлечь из бетона спустя несколько дней после заливки. Оставшиеся полости в поверхности фундамента нужно заделать раствором.
4. Расстояние от окладного бруса дома до земли должно быть не менее 50 сантиметров.
5. На поверхность фундамента обязательно наносится гидроизоляция. Под первый брус необходимо проложить защиту от влаги в виде двойного слоя рубероида.

Дома на винтовых сваях

Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.

Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.

Данные приведены в таблице.

Тип почвы При диаметре 76 мм При диаметре 89 мм При диаметре 108 мм При диаметре 133 мм

Глина	3,5 м	2,5 м	2,5 м	2,5 м
Суглинок	3 м	2,5 м	2,5 м	2,5 м
Торф	Определяют пробным бурением	Определяют пробным бурением	Определяют пробным бурением	Определяют пробным бурением
Песок	3 м	2,5 м	2,5 м	2,5 м

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.

Размеры основания, м Количество опор, шт Диаметр опор, мм

10 х 10	25	89
9 х 9	16	89
8 х 8	16	89
7 х 7	16	108
6 х 6	9	108
5 х 5	9	108
4 х 4	9	108
3 х 3	4	108

Подготовительные работы

Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.

План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.

Разметка участка

Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

Монтаж свай своими руками

Опора должна заходить в почву строго по уровню

Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.

1. На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
2. В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
3. Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
4. Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.

Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.

Монтаж обвязки

Популярна обвязка из толстого бруса или металла

Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.

Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.

Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.

Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.

При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.

Свайный фундамент из буронабивных свай

Данный тип фундамента представляет собой конструкцию из монолитных железобетонных свай, которые изготавливает непосредственно на участке. Начинать возведения такого типа фундамента нужно точно также как и предыдущий вид, то есть с подготовительных работ.

Изготовление сваи

По сути, изготовление такого типа сваи ничем не отличается от изготовления столбчатого фундамента, однако главным отличием все же является большая глубина закладки сваи.

Прежде всего, после разметки территории необходимо сделать скважины, для этого используют ручной бур, которым делают скважины нужной глубины. После этого стенки скважины, как правило, необходимо гидроизолировать, для этого беру рубероид или любой подобный материал, скручивают его в трубу и вставляют на всю глубину скважины. Помимо этого вместо рубероида можно использовать асбестовые трубы.

Вовнутрь трубы или скрученного рубероида вставляется арматура, которая связана в каркас. Его изготавливают из нескольких стержней арматуры, диаметром около 12-14 мм. Соединить между собой арматуру можно специальными хомутами или связать арматурой меньшего диаметра. При наличии железобетонного ростверка, необходимо позаботится о том, чтобы арматура сваи выступала на уровень до 15-25 см. Если же деревянный брус будет крепиться непосредственно к сваям, то арматура не должна выступать, а наоборот должна быть утоплена в бетон на несколько сантиметров (5-7).

Заключающим этапом является заливка бетонного раствора и его утрамбовка. Для этого используют специальный строительный вибратор, либо длинную арматуру. Когда бетон полностью залит, ему нужно дать время подсохнуть (около 1-2 недели), после чего можно приступать к его обвязке.

Обвязка свай

Обвязка буронабивной сваи происходит точно таким же образом, как и винтовой, однако цокольная обвязка брусового дома выполняется непосредственно на буронабивные сваи. Для этого в процессе заливки сваи необходимо позаботиться об установке закладных шпилек, с помощью которых и будет производиться обвязка.

В завершение следует отметить, что выполнить свайный фундамент для деревянного дома из бруса можно достаточно легко. Однако рекомендуется придерживаться правил его изготовления и контролировать вертикальность свай.

Источник: sdelai-lestnicu.ru
