Стены каркасный дом технология строительства каркасного дома

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

Каркасная стена в каркасном доме по СНиП. Построй Себе Дом.

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада.

Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

• дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
• дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
• каркасно-щитовые дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
• дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Что такое хороший проект

Хороший проект — это подробные рабочие чертежи, планы и схемы, предусмотренные для каждого этапа строительства дома.

Проект коттеджа с планировками всех этажей

После просмотра такого документа не должно оставаться вопросов, как выполнить тот или иной узел, прикрепить ту или иную деталь, какой материал и, в каком объеме потребуется в следующий момент. Качественная проектная документация — это возможность спрогнозировать работу на стройке, упорядочить ее и свести к минимуму хаос и ошибки.

Кроме того, хороший проект старается оптимизировать работу строителя, свести к минимуму распиловочные работы, подгонку материала, что приводит к экономии времени на строительном объекте.

Процесс сборки коттеджа по каркасной технологии

А также избежать некондиционных отходов, остающихся после распиловки, что приводит к существенной экономии. Это можно сделать как путем подбора существующих материалов под конкретный проект, так и путем разработки проекта дома с учетом материалов, представленных на рынке. Площадь стен, кратная размеру листового материала — это возможность выполнить обшивку быстро и без отходов.

Также хороший проект может оптимизировать затраты и иным способом. Например, предусмотреть использование пиломатериала для опалубки в дальнейшем строительстве, что также приведет к значительной экономии.

Тепло в доме

Многие из нас слышали, что самый теплый вариант дома – это деревянный. Каркас, вернее его пустоты, заполняют при помощи теплоизоляционного материала – минеральная вата либо пенопласт.

Таким образом, это дает нам еще одно преимущества каркасного дома для проживания перед домом из сруба.

Пожарная безопасность – это характеристика, которая обязательно должна быть учтена при строительстве любого дома.

Необходимо учитывать насколько горючие используемые материалы, есть ли какие-то особенности в использовании этих материалов в разных конструкциях, проходили ли материалы огнезащитную обработку.

Чтобы ваш дом был надежно защищен от пожара, следует обязательно провести дополнительную обработку антипирующими средствами.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила.

Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Панельно-каркасный дом

Качество панелей для сборки дома зависит от завода-производителя.

Сейчас застройщик может построить дом, используя готовые панели, изготовленные на заводе. В этом случае сложно проконтролировать качество материалов, используемых внутри панелей, сам процесс создания панелей, оконных и дверных блоков. Единственное, что можно сделать, – заранее обговорить во время создания проекта материал для изготовления панелей и самостоятельно проконтролировать монтаж каркасного дома. Как правило, элементы будущего дома, изготовленные на заводе, отличаются высоким качеством, и при правильном монтаже можно получить теплый и долговечный дом.

Разметка стен

После того как я подготовил план стоек дома наступил следующий этап – возведение каркасных стен. Начинаем это делать с разметки стоек в натуре.

Для разметки стен я применял шаблон и отбивочную нить. Шаблон изготовил самостоятельно, выглядит он вот так вот:

Шаблон для разметки

На брусок прибил две рейки, шириной 4 см, расстояние между реек 58 см, это стандартный шаг стоек в моем доме. А ширина реек обусловлена толщиной доски, в каркасе я применял доску 40х150 мм.

Для разметки стоек в натуре вначале размечаются стойки дверных и оконных проемов, их мы двигать и убирать не будем. Затем размечаются места примыкания внутренних стен к внешним, и места соединения внутренних стен между собой. Основные типы соединений изображены на этом рисунке.

Соединения в каркасных стенах

После разметки недвижимых и обязательных частей каркасных стен, я приступил к разметке стоек. Начал от угловой стойки и с помощью шаблона прошелся по всем стенам. Таким образом отметил места расположения стоек на верхней и нижней обвязке.

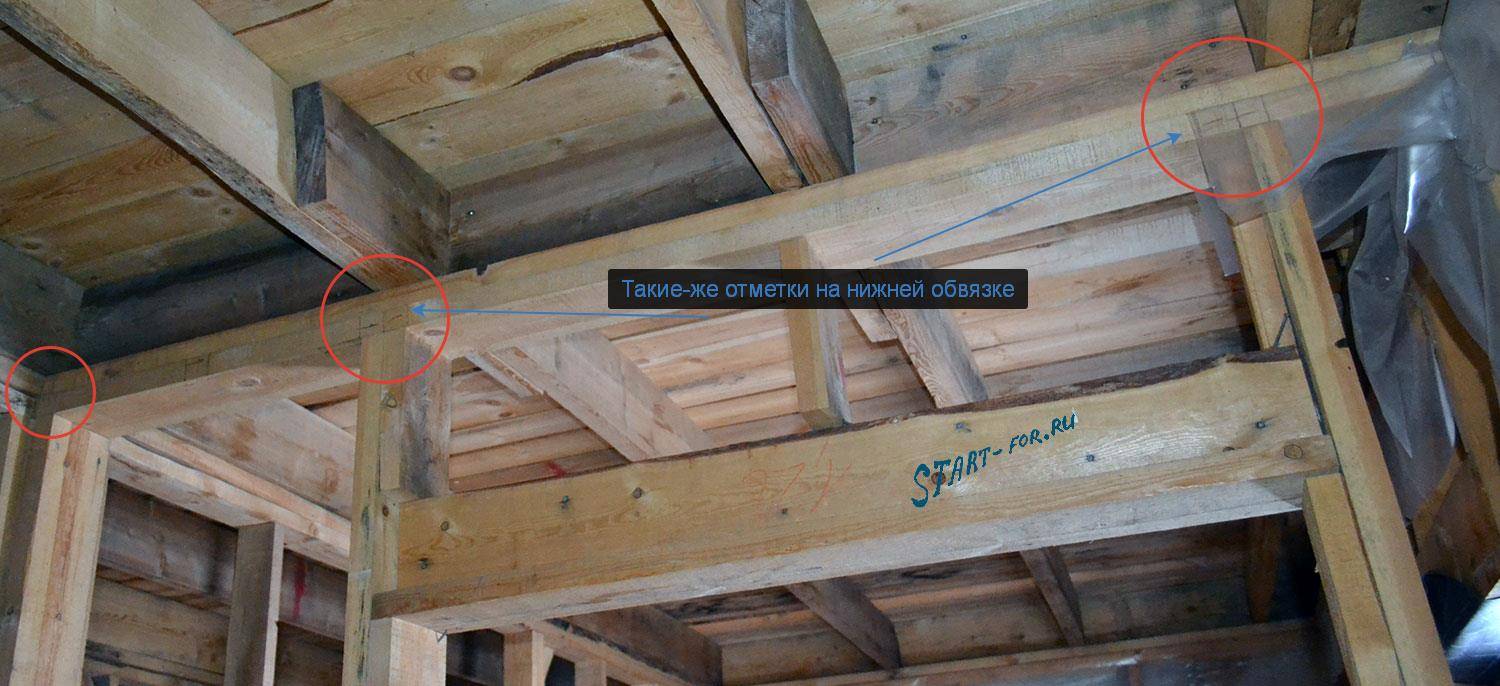

Подобрал фото, где видно несколько отметок, все метки оказались снаружи дома, под сайдингом )))

Отметить необходимо обязательно на обоих досках, так как собирая каркасные стены, принцип построения которых производится по технологии платформа, вы обеспечите обязательное выполнение условия прямоугольности всех стен. Останется стену только выровнять по уровню.

Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли?

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.

В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п

Кроме того, обратите внимание на перехлесты второго ряда обвязки

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.

Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.

Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1. Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2. Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3. Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.. Еще один пример, также распространенный

Это укосина, врезанная в стойки, но не врезанная в обвязки

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

Основное о технологии каркасного строительства

Если речь идет о каркасной технологии строительства, то прежде всего стоит сказать, что это экономия как человеческих, так и природных ресурсов. Весь, полноценный процесс строительства от момента проектирования каркасного дома и создания эскизов до завершения всех этапов работ в среднем занимает 40-60 дней. Это рекордные сроки строительства. На возведение дома по любой другой технологии уйдут годы.

Благодаря усовершенствованной технологии строительства каркасные дома сегодня рассматриваются не только как дачные варианты — они пригодны к круглогодичному проживанию.

Разновидности технологий каркасного строительства

Насчитывается несколько типов строения каркасных домов:

1. Канадская технология (SIP панели) возведения дома представлена облицовкой стен дома с помощью панелей или щитов. Сборка этих элементов производится на заводе используя технические ресурсы.
2. Каркасно-рамочная технология является самой простойно. Возвести дом при использовании данной технологии возможно своими руками без задействования каких-либо технических агрегатов. Несмотря на свою простоту, технология преобладает большим количеством конструктивно-архитектурных решений.
3. Немецкая технология щитового возведения конструкций в отличии канадской технологии подразумевает полную механическую сборку элементов, то есть щитов-панелей. Кроме этого «компоненты» панелей — тепло- и гидроизоляция, коммуникации, окна устанавливаются на фабрике. Полностью укомплектованный дом, вам остается только сложить в целое. Однако для установки такого дома требует грузоподъемная техника, при помощи которой осуществляется сборка дома.

Особенности строительства

Благодаря сокращенному уровню затрат, существенно снижает бюджет строительства. Важный факт экономии — фундамент. Легкий по своей конструкции дом, не требует массивного фундамента, вполне подойдет свайной или ленточно-свайной фундамент. Это идеальный вариант и для возведения на плавучих грунтах или участках с неровной поверхностью.

Строительство крыши каркасного дома не подразумевает никаких дополнительных приспособлений и не имеет дополнительных особенностей. В строительстве каркасных домов допустимо возведение любого типа кровли.

Конструирование «каркасников» на данный период времени самая популярная отрасль в сфере строительства. Это доступное жилье эконом класса, возведение которого осуществляеться по индивидуально оформленному проекту с учетом всех пожеланий заказчика.

Просто и быстро

Сруб построить гораздо быстрее и проще, чем каркас. К примеру, рубленные стены можно не закрывать обшивкой.

Интерьер и экстерьер одноэтажного дома будет продиктован внешним видом бруса. Это также относится к тем факторам, которые влияют на затратность сил и средств в строительстве сооружений.

Каркас считается более сложной конструкцией. При сборке каркаса необходимо грамотно рассчитать проект, а также быть предельно аккуратным при сборке всех конструкций.

Следует помнить о том, что все детали должны соответствовать, а узлы надежно фиксировать.

Если же у вас приоритет – простота при строительстве. Отдайте предпочтение брусу. Дома из бруса гораздо легче и быстрее построить. Он не дает усадки. Не требует отделочных работ.

Преимущества и недостатки каркасных домов

По надёжности и прочности каркасные дома не уступают постройкам из других материалов. Их основные преимущества:

• Невысокая стоимость и короткие сроки строительства.
• Прочность соединения строительных элементов между собой. За счёт этого здание менее подвержено повреждениям в результате усадки на проблемных грунтах. Ошибки при строительстве и повреждения не вызывают серьёзных последствий.
• Сложных технологических процессов при отделке не требуется, отделочные работы можно производить круглый год.
• Конструкция имеет небольшой вес, это даёт возможность обойтись без мощного фундамента.
• Хорошая теплоизоляция стен позволяет быстро прогревать помещения и экономить на отоплении.
• Конструкция стен позволяет скрыть все коммуникации.
• Архитектурные возможности ограничены только фантазией, можно создавать практически любые конфигурации.

Современные каркасные дома часто строят в стилях модерн или хай-текИсточник houzz.com

Но есть у «каркасников» и определенные слабые стороны. Но «предупрежден – значит вооружен» – на каждый недостаток есть успешный пример решения проблемы:

• Небольшой срок службы. В ГОСТе указано, что срок службы каркасных домов – 75 лет. Но, если каждые 25 лет делать ремонт и аккуратно относиться к строению, оно прослужит больше века.
• Невысокая экологичность. Не все материалы, используемые при строительстве, производятся из натуральных компонентов. К примеру, СИП-панели изготавливаются с использованием синтетических клеев, в качестве утеплителя внутри них используется пенополистирол. Этот момент довольно спорный, найти в настоящее время полностью экологичный дом вряд ли получится. В итоге все зависит от качества используемых материалов, а значит и от добросовестности строительной компании.
• Низкая звукоизоляция. Про это следует помнить, если строительство планируется вблизи железнодорожных путей, автомагистралей или аэропортов. Проблема решается просто – необходимо до начала строительства подобрать подходящий шумоизолирующий материал.
• Подверженность гниению. При повышенной влажности дерево начинает разрушаться, появляются плесень и грибок. Своевременная обработка антисептиками полностью решает эту проблему.

Первоначальная обработка материалов проводится еще на этапе производства Источник bg.decorexpro.com

Пожароопасность. Любое строение из дерева способствует распространению огня. На помощь приходят специальные противопожарные составы, которыми обрабатываются деревянные поверхности.

Источник: eurobion.info

Стены каркасного дома: как «испечь» правильный пирог

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Полезное: Устройство пирога каркасного дома и этапы возведения стен своими руками

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Строительство дома по канадской технологии

Главным поводом для строительства жилья по канадской технологии явилось то, что необходимо было построить такой дом, чтобы в нём было комфортно и тепло жить в любое время года. Особенно этот вопрос представляет большую важность для жителей северных стран, потому что климат в котором они проживают в первую очередь диктует важность создания хороший теплоемкости, да такой, чтобы она явилась отличной альтернативой технологии обогрева жилья. Потому как с наступлением отопительного сезона, чтобы не использовали люди для отопления своего дома, всё равно наблюдались довольно значительные теплопотери.

Мотивацией продвижения такого строительства явилось ещё и то, что сегодня современный рынок стал постоянно предлагать покупателям более усовершенствованные технологические строительные и отделочные материалы, их основные характеристики как раз-таки и направлены на сохранение тепла внутри деревянного жилья при сильных ветрах и морозах.

Решающую роль в широком использовании такого строительства также сыграл и применяемый стройматериал — это древесина. Нужно отметить что в тех регионах, в которых наблюдается очень высокая надобность в теплосберегающем жильё дефицита с древесиной нет. Вот и выходит, что строительство жилья с применением каркасной технологии позволяет получить не только уютный теплый дом, но и даёт возможность существенно снизить расходы на его строительство.

Но, а сама технология строительства не такая уж и сложная, всё что необходимо сделать, так это соорудить деревянный каркас будущего жилья и потом выполнить его обшивку с помощью СИП или же ОСП панелей.
Внутри щитов таких панелей располагается утеплительный материал, это позволяет не только обеспечить тепло внутри дома, но и создать высокий уровень звуко- и шумоизоляции.
Плюсы и минусы каркасных домов

У канадской технологии имеются свои за и против. Основным отличием и преимуществом можно считать то, что внутри помещения можно будет сохранить комфортную температуру без применения дополнительного обогревательного оборудования. В зимнюю пору в таком доме всегда будет тепло, но, а если ещё установить в нём отопительную систему, условия жизни можно будет смело назвать на 100% идеальными.

В результате люди получат достаточно экономичное жилье, которое не требует затрачивать большое количество ресурсов на отопление, в отличие от жилья, возведенного с использованием стандартной технологии из привычных стройматериалов.

Если вы думаете, что это все достоинства строительства с использованием канадской технологии, значит очень сильно ошибаетесь, плюсов здесь ещё масса, вот некоторые из них:

• Строительство дома выполняется в очень короткие сроки.
• Высокий уровень звукоизоляции и теплоизоляции.
• Строительство может осуществляться в любое время года.
• Незначительные трудозатраты.
• Нет надобности привлекать спец технику и дорогостоящее оборудование.
• Можно построить дом из дерева, который может иметь разную конфигурацию и форму.
• Коммуникационные системы можно надёжно спрятать под обшивкой.
• Стройматериалы, которые сегодня успешно применяют при возведении такого жилья позволяют удерживать тепло.

Однако, вряд ли найдется стройматериал, который можно будет назвать на все 100% идеальным. Не нужно быть профессионалом чтобы понять, что деревянный дом в большей степени подвержен возгоранию, иногда даже небольшой искры достаточно чтобы дом вспыхнул и сгорел дотла. Хотя сегодня на рынке можно приобрести различные средства и пропитки, которые позволяют обработать древесину и предать ей огнеупорность, однако это не очень часто помогает.

Помимо этого, внутри sip панелей, о них мы говорили выше , расположен утеплительный материал, а он как раз и привлекает грызунов. Ну как бы там ни было, всё равно достоинств каркасного строительства значительно больше, чем минусов, так что если вы хотите возвести добротный и красивый дом, то вы останетесь в выигрыше.

Какие материалы применяются для создания конструкции

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

Толщина стен и климат региона

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя – залог успеха.

Расчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая “сороковкой”.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Полезное: Быстровозводимые дома: плюсы, минусы, особенности технологии

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов, отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Пароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пошаговая инструкция по отделке каркасных стен своими руками

Для каждого вида облицовки каркасных стен существует своя технология. Однако пошаговое руководство примерно одинаковое, за исключением некоторых моментов. Последовательность действий при внутренней отделке такая:

1. Сначала производится монтаж внутренней стены. То есть устанавливаются панели из гипсокартона либо плиты ОСБ. Для других поверхностей, если это необходимо, стены выравниваются.
2. Далее заделываются швы между смонтированными плитами. Если это панели ОСБ, то древесную плиту отштукатуривают. В случае с гипсокартоном щели шпатлюют и наклеивают поверх них бумажный скотч.
3. После полного высыхания зазоров, приступают к грунтовке стен под чистовую отделку. Для каждого вида чистовой отделки существует свой вид грунтовки.
4. В конце выполняют окончательный монтаж выбранным чистовым материалом. Например, наклеивают обои, красят стены, укладывают плитку, и прочее.

Когда в качестве облицовочного материала выбраны деревянные панели, стены не выравнивают, а сразу приступают к работам.

Для каждого вида облицовки каркасных стен существует своя технология.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Фундамент

Как и каждый дом, дом каркасный тоже начинается с фундамента. Так как вес постройки невелик, обычно сооружают мелкозаглубленный ленточный фундамент, который недорог и легко делается.

Для строительства фундамента размечается площадка в месте, где будет стоять дом. Площадка разравнивается. Разметка производится при помощи веревки и колышков.

Ленточный фундамент потому и называется ленточным, что он представляет собой бетонную ленту, которая проходит под каждой стеной будущего дома.

Если грунт хороший, то заглубить ленточный фундамент достаточно на 80 см — 1 метр. Но все же, рекомендуется заглублять фундамент на глубину промерзания грунта. Для России, средней полосы, это составляет 1,5 метра.

По выполненной разметке выкапываются траншеи на нужную глубину. На дно траншеи насыпается щебень, а сверху него песок. Такая подушка тщательно утрамбовывается. Затем из досок или другого подходящего материала сооружается опалубка. Внутри опалубки монтируется арматура.

Для арматуры используют металлический прут 10-12 мм толщиной. Прут вяжется при помощи вязальной проволоки так, чтобы арматура представляла собой решетку с шагом 25-30 см. Использовать сварку для крепления прута не рекомендуется. Опалубку поднимают над землей на 50 см. Именно настолько фундамент будет возвышаться над уровнем земли.

Когда армирование выполнено, нужно приготовить бетонную смесь. Так как заливать фундамент нужно за один раз, лучше всего для приготовления бетона использовать бетономешалку. Пропорции цемента, песка и щебня — 1/3/5.

Для того чтобы бетон вышел качественным, используют промытый песок со средними или крупными зернами и цемент марки не ниже М200.

После того как бетонная смесь окажется в опалубке, ее утрамбовывают вибратором, чтобы раствор равномерно распределился между прутьями арматуры. Если нет вибратора, можно использовать обыкновенную штыковую лопату.

Теперь фундамент должен набрать прочность. Это тоже очень важный этап строительства, так как от прочности фундамента зависит и прочность всей постройки.

Конструкция сохнет на протяжении 4-6 недель. Во время высыхания, в жаркую погоду бетонную ленту рекомендуется накрывать тряпками, смоченными в воде. Во время дождя — накрывать полиэтиленом.

После того как лента фундамента высохнет и наберет прочность, можно приступать к сооружению дома.

Стоит отметить, что в большинстве случаев используют свайный фундамент для домов каркасного типа. Винтовые сваи под дом — это сравнительно молодой тип фундаментов, появившийся только в начале двадцатого века.

Более подробно о том, какие фундаменты используются для дома каркасного типа вы можете прочитать в этой статье.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Как делать пол

1. Чтобы обустроить в доме пол, сначала устанавливаются лаги. Во всех местах, где лаги будут располагаться необходимо будет в ростверке выпилить специальные пазы.
2. После этого лаги нужно будет правильно поместить на свои места, у нас должно получиться обрешетка для последующей укладки основания. Теперь необходимо определиться с тем, какой размер досок или бруса лучше всего подойдёт, идеально если это будут следующие размеры: 150 на 50 миллиметров или же 100 на 50 миллиметров.

Конечно же можно использовать изделия имеющие и иные размеры, тут всё будет зависеть от степени нагрузки и от особенностей эксплуатации комнат. Для фиксации лаг можно применить металлические «башмаки», уголки, дюбеля, гвозди, саморезы, и другие крепежные элементы.

Схема каркаса из лаг для пола
Важно! Чтобы избежать гниения деревянной конструкции, перед монтажом ее нужно подвергнуть обработке специальными средствами, это продлит срок службы.

Когда основание готово можно приступать к настилу фанеры или СИП панелей. Толщина фанеры не должна составлять меньше 20 мм. Чтобы пол потом не скрипел, потребуется надёжно уложить фанеру и потом хорошо прикрутить её к каждой уложенной лаге.

Для того чтобы сделать пол тёплым (это очень важно зимой), можно применить СИП панели, у них внутри располагается утеплитель на основе пенополистирола.

Выполняется монтаж панелей следующим образом

1. На уложенные лаги укладывают панели. Благодаря тому, что у них по периметру располагаются пазы укладка осуществляется легко и быстро, в этом помогает способ крепления шип-паз.

По периметру торцы уложенных панелей необходимо будет закрыть брусом обвязочным, он обеспечит лучшую жесткость созданной конструкции. Это делается таким образом: берут пену и задувают её в пустоты и потом в неё засовывают доску нужной ширины. Фиксировать доску можно с помощью саморезов.

Проблемы, встречающиеся при монтаже и варианты их решения

1. Во время монтажа обвязки могут возникать сложности. К ним нужно быть готовым, но еще лучше будет, если вы предусмотрите некоторые нюансы и не допустите возникновения проблем.
2. Итак, при устройстве фундамента из винтовых свай или блоков порой случается так, что отдельные его элементы могут не совпадать с остальными по высоте, то есть – будут располагаться не на одном уровне. В итоге обвязка ляжет не на все сваи и нагрузка не нее распределится неравномерно.
3. В дальнейшем будет очень сложно что-то исправлять, поэтому еще на этапе закладки фундамента следует тщательнейшим образом проверять геометрию свайного поля и выявленные ошибки устранять тут же.
4. Провисание обвязочного бруса над фундаментом можно исправить при помощи деревянных прокладок, но лучше не допускать такого провисания. Все столбы должны быть вынесены на один уровень.
5. Высверливая в брусе отверстие под анкер фундамента, действуйте аккуратно, поскольку есть риск получить выпилы неподходящего размера. По той же причине может растрескаться древесина.

Каркас дома, готовый к утеплению

Суть стенового элемента

Каркасный дом – особый вид малоэтажного строения, основанного на жесткой конструкции, состоящей из вертикальных стоек, связанных меж собой по горизонтали.

Эта жесткая конструкция и называется каркас. Устройство стены каркасного дома иными словами называется пирог, поскольку состоит такая стена из нескольких слоев.

На первый взгляд может показаться, что возвести каркасное строение очень просто, и это действительно так, но ожидаемого результата добиться можно лишь последовательно выполняя все этапы, и придерживаясь определенной технологии, в которой все же имеются свои хитрости:

1. Толщина стен – ее нужно подбирать в соответствии с назначением строения и климатической зоной.
2. Хороший утеплитель – это тот материал, который сочетает в себе качество и доступную стоимость.
3. Утеплитель нужно защищать от воздействия различных атмосферных явлений. Для этого используются специальные пленки.
4. Если утеплитель положить неправильно, то в стенах могут образоваться мостики холода – участки, через которые будет уходить тепло.
5. Внешняя отделка выполняется с учетом всех требований к материалам, применяемым при ее устройстве.

Теперь обо всем по порядку.

Стена каркасного дома

Устройство каркаса: из какого материала?

Правильная схема пирога стены в деталях выглядит следующим образом:

• Первый, наружный слой – внешняя отделка с декорирующей функцией. Обычно используются материалы, не сильно утяжеляющие конструкцию: блок-хаус, сайдинг, вагонка, ОСБ.
• Второй слой – вертикальная обрешетка (доска, брус или металлический профиль). Этот элемент необходим для монтажа финишного покрытия и обеспечения вентиляционного зазора.
• Третий слой – ветрозащитная пленка с функцией гидроизоляции. Лучше всего подходит современная многофункциональная пленка мембранного типа (Изоспан А, Наноспан А и т.п.).
• Четвертый слой – защитный элемент. Он выполняется из плит древесноволокнистой структуры (ОСП, ДСП, ДВП). Наиболее распространенный вариант плита ОСП толщиной 15 мм. Этот слой придает жесткости и повышает эффективность утеплителя.
• Пятый слой – силовой каркас. Он обеспечивает механическую прочность панели. Классический вариант – деревянный брус размером 150х150 мм. Иногда делают из более тонкого бруса 150х50 мм.
• Шестой слой – первый слой утеплителя (минвата, эковата, пенополистирол или другие рулонные теплоизоляционные материалы). По сути, он совмещен с предыдущим слоем, т.к. плиты или листы теплоизоляции располагаются между стойками каркаса. Самые распространенные материалы: минеральная вата, эковата, пенополистирол (пенопласт).
• Седьмой слой – второй слой утеплителя. Он укладывается между элементами горизонтальной обрешетки.
• Восьмой слой – обрешетка в виде горизонтально уложенных досок (брусьев) или металлического (чаще всего, алюминиевого) профиля.
• Девятый слой – пароизоляция. Оптимальный вариант – многофункциональная мембрана в виде пленки с микроскопическими отверстиями для циркуляции воздуха (например, Изоспан В).
• Десятый слой предназначен для выравнивания стены. Как правило, он выполняется из листов ОСП или фанеры.
• Последний слой – гипсокартон под финишную отделку.

Из чего же строят каркасные дома? Одним из основных материалов для изготовления «пирога стен» является древесина (брус и доска). Важную роль играет ее влажность. Использовать необходимо пиломатериал с влажностью не более 12-13%. Увеличение ее всего на 2% приводит к ухудшению теплоизоляционных свойств почти в 2 раза.

Посему вполне очевидно, что из доски естественной влажности каркасные дома не строят.

Кроме того, в процессе высыхания влажного дерева наблюдается значительная усадка, что может привести к деформации всей конструкции. Таким образом, для изготовления «пирога» не подойдет древесина естественной влажности.

Проведение геологических и геодезических исследований на участке

Геодезические изыскания – это вещь, которую в технологии строительства недорогого каркасного дома своими руками придется отдать профессионалам.

Такие исследования помогают определить основы каркасного строительства на участке:

• особенности грунта и рельефа (какая-то часть земли может быть непригодной для строительства ввиду склонности к просадкам и оползням);

• места и глубину залегания грунтовых вод (по возможности дом стоит строить поближе к источнику, а еще эта информация позволит точно рассчитать стоимость водопроводных труб);
• риски опасных геологических явлений (эти данные могут повлиять на выбор материалов для строительства, особенно на тип фундамента).

А топографическая карта, составленная специалистом, поможет в самостоятельной разработке плана-проекта будущего здания.

Особенности строительства

При строительстве летнего дома (проживание с апреля по сентябрь) можно использовать экономичные варианты «пирога стен». В нем нет высоких требований к утеплителю, но он необходим, хотя бы с минимальной толщиной (5-10 см). Обычно используется минеральная вата.

Летние строения, как правило, имеют небольшие размеры, что дает возможность уменьшить размеры несущих элементов. В частности, для каркаса используется брус (доска) толщиной 4- 5 см.

Можно отказаться от защитного слоя (плиты ОСП). Нет необходимости и в вентиляционном зазоре, т.к. точка росы вообще не вычисляется. Количество слоев «пирога стены» уменьшается до 4-5.

Несмотря на облегченную конструкцию, летний дом имеет приличный вес. Кроме того, несмотря на отсутствие жильцов зимой, снеговая нагрузка действует, а значит требует учета.

Для того чтобы минимизировать толщину стены, но сохранить механическую прочность, рекомендуется каркас выполнять из доски толщиной 4-5 см и шириной 15-20 см.

С учетом упрощения конструкции для летнего домика толщина стены не превышает 15-18 см. Оптимальное ее значение составляет 12-14 см. Такой конструкции вполне достаточно для защиты при небольшом похолодании, от жары, шума и ветра.

Жилья для зимнего проживания

Для постоянного проживания необходим дом, способный выдерживать любые климатические воздействия, возможные в данном регионе. Необходим учет низкой температуры воздуха в зимнее время снаружи и значительного перепада температур внутри и снаружи помещения.

Комфортное проживание может обеспечиваться только при наличии эффективного утеплителя толщиной порядка 15 см.

Для исключения накопления конденсата необходим вентиляционный зазор (вертикальная обрешетка) шириной 20-30 мм. С учетом работы обогревательных приборов обязательное условие – наличие надежной пароизоляции. Часто возникает вопрос: какая должна быть толщина ОСБ для стен каркасника? Полноценный защитный слой обеспечивается плитой ОСП (OSB-3) толщиной в пределах 10-22 мм.

Другими словами, «пирог стены» должен иметь полный набор вышеуказанных слоев. В этом случае минимальная толщина стены составит 20-22 см, а с учетом внешней отделки – 25 см.

Оптимальная толщина зависит от размеров сооружения, суммарной нагрузки с учетом снегового слоя на крыше, климатических условий.

Она рассчитывается по установленному тепловому сопротивлению для данного региона и теплоизоляционных свойств используемых материалов.

Источник: alfaleskurgan.ru

Наружная отделка каркасных домов

Каркасные конструкции давно доказали свою надежность, быстроту возведения и экономичность. Однако у многих возникает ряд вопросов: какие существуют варианты отделки стен каркасного дома снаружи? Насколько целесообразно отделывать деревянный каркас материалами другого типа? На эти и другие вопросы мы постараемся ответить в этой статье.

Варианты отделки каркасного дома снаружи

Каркасная конструкция не ставит каких-либо преград в плане внешней или внутренней облицовки дома. Здесь стоит ориентироваться на собственный вкус, бюджет и целесообразность того или иного вида отделки. Фасад каркасного дома можно облицевать деревянными материалами, камнем кирпичом, панелями или просто заштукатурить. Однако необходимо помнить, что наружная отделка в значительной степени повлияет на такие параметры, как микроклимат внутри дома, прочность стен, тепло- и звукоизоляцию и степень защиты от влаги. Но обо всем по порядку.

Популярные варианты облицовки дома

Деревянная облицовка

Этот вариант иногда называют скандинавским, поскольку именно дерево является самым популярным методом облицовки каркасных домов. Такая отделка выглядит красиво, но требует чуть большего времени для монтажа, чем другие способы.

Среди самых распространенных вариантов можно отметить:

• фасадную доску;
• блок-хаусы;
• вагонку;
• обрезную доску.

Отдельно стоит сказать об облицовки планкером – специальной доской, у которой кромки имеют скругленную форму. При укладке они образуют небольшие зазоры, которые не влияют на сохранение тепла, зато позволяют воздуху свободно циркулировать, создавая своеобразную вентиляционную систему. Это позволяет избежать деформации древесины и продлевает срок службы фасада.

Из минусов подобной облицовки можно отметить повышенную горючесть, необходимость наносить несколько слов краски и грунтовки, а также быструю выгораемость краски на солнце.

Штукатурка

Пожалуй, один из самых простых и доступных способов отделки каркасного дома снаружи – штукатурка. Если необходимо заштукатурить стены в качестве временного варианта, то это можно сделать непосредственно по плитам. Предварительных работ немного, но они есть: стыки листов обрабатываются герметиком, устойчивым к низким температурам, клеится сетка из стекловаты и производится обычная грунтовка.

Если вы хотите сделать штукатурку постоянным вариантом отделки, то предварительно придется наклеить на фасад листы пенополистирола. Крепится он при помощи специальных дюбелей или строительного клея. Существует много вариантов декоративной штукатурки, благодаря которым можно оформить фасад в любые цвета и придать стенам интересную текстуру.

Сайдинг

Широко распространенный метод наружной отделки каркасного деревянного дома любого типа. Сайдинговые панели любят за разнообразия цветов, фактур, а значит и свободу дизайнерских решений. Вы можете имитировать практическую любую поверхность – камень, кирпич, дерево, штукатурку. Этот вариант обойдется дороже штукатурки, но не на много.

Перед тем как укладывать панели, необходимо сделать обрешётку металлическими профилями или деревянными брусками. Затем при помощи саморезов к ним крепятся сайдинг. Как правило, в комплекте панелей есть нестандартные планки для облицовки углов. Чтобы создать необходимый уровень вентиляции саморезы крепятся с зазором около 2 мм.

Кирпич

При отделки каркасного дома снаружи, кирпич не является самым популярным материалом, однако у этого способа есть свои преимущества. Материал может отличаться по составу, размеру, цвету и другим характеристикам. Наиболее популярными видами являются:

• гиперпрессованный;
• керамический;
• силикатный.

Каждый из перечисленных вариантов имеет свои достоинства. Самым доступным вариантом является силикатный кирпич, гиперпрессованный лучше всего борется с повышенный влажностью, а керамический обеспечивает наиболее презентабельный внешний вид.

Кирпич делится на «пустотелый» и «полнотелый». Для отделки фасадов лучше отдать предпочтение первому варианту, так как образуемая воздушная подушка лучше сохраняет тепло.

Что касается техники облицовки, то их существует великое множество из-за многообразия форм и размеров самого кирпича. Главное правило одно – не проводите работы при низких температурах во избежание замерзания цемента. Хотя каркасный дом можно построить и зимой.

Клинкерная плитка

Клинкерная плитка – это имитация кирпича, которая по сравнению с оригинальным материалом имеет ряд преимуществ. Материал изготавливают из специальной глины, имеющей высокую пластичность, подвергают термообработки и прессованию. В результате получается легкий и прочный материал, который не создает дополнительную нагрузку на фундамент.

Перед наружной отделкой стен каркасного дома клинкерной плиткой производится обрешётка, обработка антисептиком и установка, так называемого, экрана. Им могут служить цементные блоки или гидропанели.

После укладки производится обработка швов. Это можно сделать любым средством для затирки, однако следует помнить, что обычные цементные смеси, не столь прочны и долговечны как сама клинкерная плитка. Это значит, что со временем внешний вид стен потеряет аккуратность. Идеальным вариантом в данном случае являются составы, в которые входят пластификаторы.

Фанеры

Фанерные листы – натуральный материал, который получают путем соединения шпона нескольких пород дерева. Это обеспечивает ему особую прочность и износостойкость. К недостаткам этого материала можно отнести высокую пожароопасность и наличие в составе формальдегида. Для наружной отделки домов производят специальные панели с маркировкой ФСФ.

Необходимо помнить, что нельзя применять слишком тонкую фанеру, иначе стены не приобретут нужной устойчивости. Ориентируетесь на толщину девять-десять сантиметров. Что касается сорта фанеры, то он не так важен, ведь сверху будет производиться обработка, так что можно сэкономить и взять недорогие. Поверх фанеры обычно используют навесной фасад.

Термопанели для отделки

Фасадные термопанели – это относительно новый вид материала для наружной отделки каркасного дома. Он считается одним из самых надежных и устойчивых к внешним воздействиям. Как следует из названия, подобные панели прекрасно удерживают тепло и регулируют температуру. Это значит, что им не страшны сильные заморозки, жара и другие природные катаклизмы.

Поэтому если вы собираетесь строить каркасный дом в местах с суровым климатом или резкой переменой погодных условий, то советуем обратить пристальное внимание на этот вариант. Кроме того, они устойчивы к появлению грибка.

Термопанели состоят из пенополистирола, а сверху покрыты кластерной плиткой. Сочетание большого размера и небольшого веса делают их удобными для монтажа и позволяют провести работы за короткое время. Крепится материал при помощи саморезов. Согласно технологии укладки, начинать следует с левого нижнего угла.

При монтаже возможно образование небольших зазоров, которые легко ликвидируются строительной пеной и морозостойким герметиком. В конце производится затирка швов.

Другие варианты

Помимо вышеперечисленных, существует следующие варианты наружной отделки каркасного дома.

ОСП-плиты – проверенный временем, для отечественного строительного рынка, материал. Согласно утверждению производителя, технология производства позволяет сделать плиты особо прочными, а технику укладки доступной каждому. При этом в окраске нуждается лишь внешняя сторона. Преимуществ у плит масса: влагостойкость, долговечность, прочность, соответствие эко-стандартам и хорошая звукоизоляция.

Камень – самый долговечный материл из возможных. Его применяют нечасто из-за большого веса и некоторых сложностей в укладке, однако каменная облицовка, выполненная в правильной технике, сделает фасад вашего дома устойчивым к любым повреждениям. Впрочем, несмотря на трудности, многие выбирает камень не как основной элемент, а как часть отделки.

К примеру, можно воспользоваться материалом для обрамления пространства около оконных рам или задекорировать им цоколь. Не стоит забывать и об искусственном камне – он имеет меньший вес и большее разнообразие цветов. Главная сложность при работе – правильно рассчитать несущую прочность каркасной конструкции.

Мраморная крошка – этот метод можно назвать вариантом штукатурки, но в отличие от классической смеси, он имеет повышенный уровень прочности. Одним из недостатков метода является слабая устойчивость к внешним воздействиям, а смесь с крошкой как раз решает проблему. Состав также включает силиконы, силикаты и акрилы, что делает материал устойчивым к перепадам температур и механическим воздействиям. Еще одним важным преимуществом мраморной крошки является ее огнеустойчивость.

Целесообразность выбора методов фасадной облицовки и вопрос качества

Строительство дома в каркасной технологии допускает любые варианты отделки каркасного дома снаружи и не ограничивает вашу дизайнерскую фантазию. Если вы решили проводить работы самостоятельно, целесообразно выбрать традиционные и наиболее простые в технике варианты, вроде сайдинговых панелей или штукатурки, так как другие методы зачастую требует специальных знаний и навыков. Нарушение технологии повлечет за собой проблемы в эксплуатации дома.

Помните, что от материала и качества выполненных работ зависит не только внешний вид дома, но и прочность его стен. Качественно выполненные работы обеспечивают оптимальные условия эксплуатация несущей конструкции, правильный микроклимат внутри дома и сохранность фасада на протяжении многих лет.

Источник: karkasnye-doma.com
