Настоящая работа выполнена по договору №133-31 от 31 мая 2018г. Между ООО «ИнРегионГрупп» и АО «. «, в связи с необходимостью обследования технического состояния кровли административного здания, с определением соответствия их фактического исполнения проектному решению и требованиям действующих строительных норм и правил.

Обследуемое здание расположено по адресу: Московская обл., г. Щелково. Для проведения работ переданы отдельные листы Разделов АР.

Работы выполнялись визуальным и инструментальным методами обследования, сотрудниками ООО «ИнРегионГрупп», в июне 2018 г., с учетом положений свода правил СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Программа инженерного обследования включает следующие виды работ:

• анализ проектно-исполнительной документации, сверка с натурой чертежей, планов и разрезов по зданию, а также архивных материалов, переданных Заказчиком, с нанесением на нем видимых дефектов и места вскрытий;
• проведение обмерно-обследовательских работ по оценке технического состояния основных несущих конструкций здания, с выявлением в них дефектов и повреждений;
• проверка соответствия конструкций здания проекту, строительным нормам и правилам (СНиП, ГОСТ, СП и т.д.).

Рис 1. План-схема расположения обследуемого объекта

Простой способ подобрать геодезические пункты для работы.

Кровля здания. Общий вид воронки.

Краткое описание объёмно-планировочного и конструктивного решения здания

Обследуемое административное здание расположено по адресу: Московская обл., г. Щелково, . На момент проведения технического обследования ведутся кровельные работы.

Для проведения работ по обследованию Заказчиком АО «. » была представлена следующая документация:

• проектная документация «Р», с шифром 28-МРПИ/15-АР-1, выполнена организацией ООО «МРПИ-1»;

Для данной территории характерны следующие параметры климатических условий:

Расчетные наружные температуры:

• в холодный период: — 28 о С;
• в теплый период: +22,3 о С;

Отопительный период:

• средняя температура: – 3,1 о С;
• продолжительность: – 214 суток;

Зона климата – «нормальная»;

Расчетная скорость ветра:

• в холодный период: – 4 м/с;
• в теплый период: – 1 м/с.

Обследованное здание не является памятником природы, культуры и архитектуры.

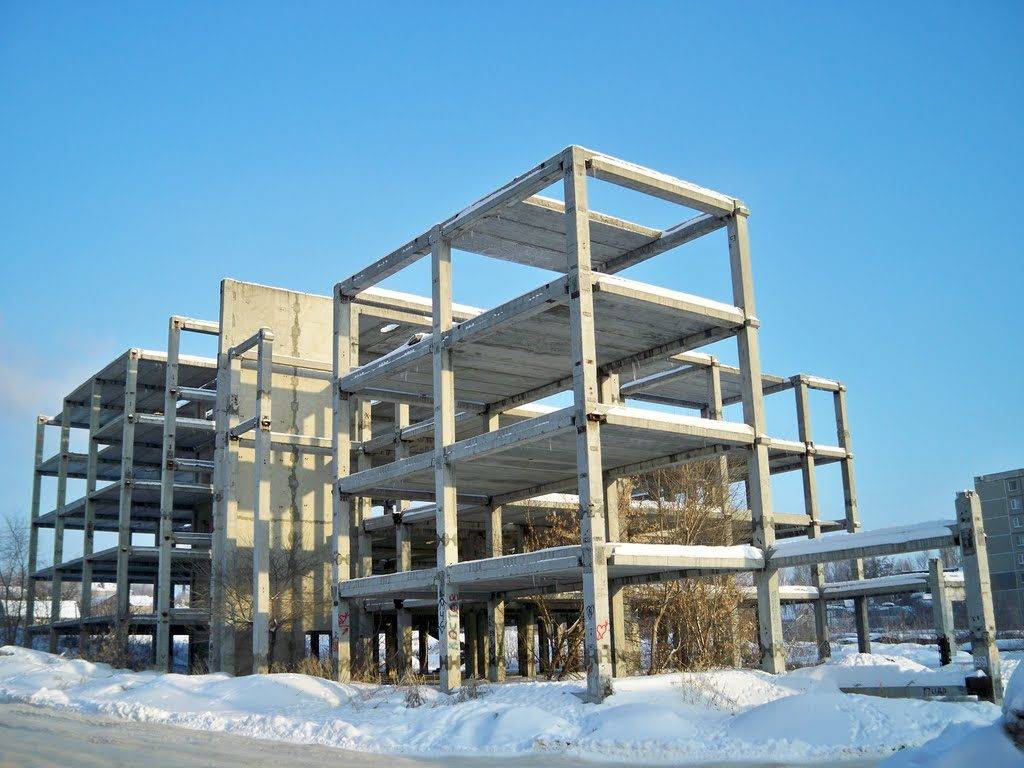

Здание находится в стадии строительства.

Отсутствие листоуловителей на водосборных воронках

Объемно-планировочное решение

Административное здание – 2-5-ти этажное, с подвалом, квадратной конфигурации в плане, с максимальными размерами 36,00×36,00м, в координатных осях А-Ж/1-7.

За отметку ±0,000м принят уровень чистого пола 1-го этажа. Максимальная высота здания от отм. ±0,000м, до парапета здания – 27,9 м.

Высота этажей составляет:

первого – 6,6 м; второго — 6,0 м; с третьего по пятый – 3,6 м.

Образец исполнительных схем по газопроводу

Связь между этажами осуществляется посредством трех внутренних лестничных клеток, расположенных между осями 1-2, Е-Ж, 6-7, Е-Ж и 6-7, Б- В.

Уровень ответственности – нормальный.

Конструктивные решения

Конструктивная система здания – каркасная, основными элементами конструктивной схемы являются жестко сопряженные между собой фундаменты, стены, колонны, а также плиты перекрытий и покрытия. Пространственная жесткость и устойчивость здания обеспечивается за счет совместной работы несущих элементов.

Обмерные работы

Целью обмерных работ являлось уточнение фактических геометрических параметров строительных конструкций и их элементов, определение их соответствия проекту или отклонений от него. Инструментальными измерениями были уточнены пролеты конструкций, их расположение и шаг в плане, размеры поперечных сечений несущих конструкций, высота помещений, отметки характерных узлов, расстояние между узлами.

Инструменты и приспособления

Для обмерных работ в процессе обследования по мере необходимости применялись следующие измерительные инструменты:

• рулетка;
• лазерный дальномер «LeicaDISTO»;
• нивелир «Интеграл DSC632».

Для отдельных характерных узлов, фрагментов здания, крепежных деталей, кровли проводилась фотофиксация.

Габаритные размеры и высоты здания в целом соответствуют проекту.

Кровля здания. Общий вид кровли. Геодезическая съемка кровли

Геодезическая съемка строительных конструкций

Для определения высотных точек была выполнена геодезическая съемка. Принципиальная схема обследования заключалась в организации и выполнении инструментального трех-координатного геодезического контроля относительного положения строительных конструкций в вертикальной и горизонтальной плоскостях. Отклонения проверяемых конструкций находились по разностям высот и координат характерных точек. Высоты и координаты характерных точек определялись от пунктов временной опорной планово-высотной геодезической сети объекта, сориентированной по плоскостям конструкций.

Процедура проведения трех-координатного обследования состояла из следующих операций:

1. Создание временной опорной планово-высотной геодезической сети, относительно которой определялись плановые и высотные положения контрольных точек обследуемых конструкций.
2. Проведение измерений по определению координат характерных точек от опорных пунктов (методом линейно-угловых измерений).
3. Обработка результатов наблюдений.

Измерения были проведены Нивелиром «Интеграл DSC632», точность которого характеризуется ср. кв. ошибкой линейных измерений — 2 мм, а угловых — 2 секунды.

Определение координат характерных точек осуществлялось полярным способом с точек стояния Нивелира, координаты которых находились из обратной линейно-угловой засечки, не менее чем на три пункта опорной сети. Углы и расстояния измерялись одним приёмом.

Выполнению измерений координат характерных точек предшествовали определение координат точек стояния Нивелира, выполняемые методом обратной линейно-угловой засечки от опорных точек, в процессе которой строились система треугольников, включающих опорные точки, точку стояния нивелира и, непосредственно измеренные длины сторон и величины углов.

При определении координат точки стояния нивелира использовалось избыточное количество опорных точек с известными координатами, что позволило, выполнить уравнительные вычисления и определить «стандарт отклонения» результатов измерения от вероятнейшего значения, который не превышает величины ±2мм.

Габаритные размеры и высоты здания в целом соответствуют проекту.

Следы скопления воды

Результаты обследования

В ходе производства работ по техническому обследованию Заказчиком была предоставлена проектная документация.

Согласно представленной геодезической съемке (см. Приложение 2) разуклонка кровли соответствует проектному решению.

Конструктивное решение и техническое состояние строительных конструкций здания

Крыша и кровля здания.

Тип и конструкция крыши здания.

Крыша здания – плоская, рулонная, совмещенная с покрытием, с внутренним организованным водостоком.

Состав конструкции крыши представлен следующим сочетанием слоев (сверху — вниз):

№п/п

Наименование слоя

Толщина слоя

Кровельный ковер ТехноНиколь, в 2 слоя

Цементно-песчаная стяжка, армированная

Керамзитовый гравий по уклону

Разделительный слой (п/э пленка)

Слой утеплителя жесткий пенополистирол

Пароизоляция (п/э пленка)

Монолитная железобетонная плита покрытия

По периметру крыши выполнено ограждение, высотой 650 мм (фото). На крыше здания расположено вентоборудование.

Кровельное покрытие – ТехноНиколь.

Дефекты, выявленные при обследовании.

В ходе проведения технического обследования были выявлено:

• отсутствие листоуловителей на водосборных воронках, на отдельных участках.
• локальные участки со следами застоя воды.

Техническое состояние кровли и крыши.

Согласно ГОСТ 31937-2011 техническое состояние кровли оценивается как работоспособное и пригодное к дальнейшей эксплуатации.

Классификация дефектов

1. При проведении обследования зафиксированы дефекты кровли, в виде местных (локальных) участков с застоем воды на поверхности кровли. Наличие локальных участков с застоем воды свидетельствует об отклонении от проектного уклона на этих участках и отступления от требований нормативной документации СП 71.13330.2017.

Таблица 5.1 — Требования к основанию под кровлю

1 Уклон (для всех видов оснований)

Измерительный, с применением нивелира и рейки

2. В соответствии с «Классификатором дефектов в строительстве» зафиксированный дефект относятся к значительным.

Значительный дефект — дефект, при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность.

№№ п/п	Отступления от проектных решений и нарушения требований нормативных документов, квалифицируемые как дефекты	Классификация дефектов по ГОСТ 15467-79	Метод определения дефектов
1	2	3	4
2.14. Кровельные (из рулонных материалов) и теплоизоляционные работы
219.	Не соблюдена проектная разуклонка кровли, отвод воды к водосточным воронкам не обеспечивается	значительный	Проверка на месте, данные исполнительной геодезической схемы.

Выводы

На основании результатов выполненного технического обследования административного здания, расположенного по адресу: Московская обл., г. Щелково, . установлено следующее:

1. Административное здание – 2-5-ти этажное с подвалом, квадратной конфигурации в плане, с максимальными размерами 36,00×36,00м, в координатных осях А-Ж/1-7. За отметку ±0,000 м принят уровень чистого пола 1-го этажа.

Максимальная высота здания от отм. ±0,000 м до парапета здания – 27,9 м. Высота этажей составляет: первого – 6,6 м; второго — 6,0 м; с третьего по пятый – 3,6 м.

2. Крыша зданий – плоская, рулонная, совмещенная с покрытием, с внутренним организованным водостоком. Кровельное покрытие – ТехноНиколь.

3. Для нормальной эксплуатации водосточной необходимо произвести установку листоуловителей на водосборных воронках.

4. Согласно выполненной геодезической съемке (см. Приложение 2) разуклонка кровли соответствует проектному решению, но имеются локальные участки со следами застоя воды на кровле (фото № 5). Данный дефект классифицируется как значительный.

Наличие значительного дефекта может снизить долговечность водоизоляционного ковра на участках с застоями воды. Рекомендуется произвести усиление водоизоляционного ковра, путем устройства дополнительного водоизоляционного слоя на этих участках.

5. Расположение водосточных воронок в плане соответствует проекту. Примыкание кровли к парапетам и устройство фартуков из оцинкованной стали соответствует требованиям нормативной и проектной документации.

6. Согласно ГОСТ 31937-2011 техническое состояние кровли оценивается как работоспособное и пригодное к дальнейшей эксплуатации, при выполнении п.6.4

Источник: sklerometr.ru

Геодезическая разбивочная основа для строительства — что это такое?

Геодезические работы по созданию геодезической основы для строительства выполняются после предусмотренной проектной документацией расчистки территории, освобождения ее от строений, подлежащих сносу, и, как правило, вертикальной планировки.

Геодезическая разбивочная основа для строительства создается в виде сети закрепленных знаками геодезических пунктов с учетом:

• проектного и существующего размещения зданий (сооружений) и инженерных сетей на строительной площадке;
• обеспечения сохранности и устойчивости знаков, закрепляющих пункты разбивочной основы;
• геологических, температурных, динамических процессов и других воздействий в районе строительства, которые могут оказать неблагоприятное влияние на качество построения разбивочной основы;
• использования геодезической разбивочной основы в процессе эксплуатации построенного объекта, его расширения и реконструкции.

Геодезическая разбивочная основа для строительства обеспечивает выполнение дальнейших построений и измерений в процессе строительства с наименьшими затратами и необходимой точностью.

Геодезическая разбивочная основа для строительства создается с привязкой к имеющимся в районе строительства пунктам геодезических сетей.

Разбивочная сеть строительной площадки создается для выноса в натуру основных или главных разбивочных осей здания (сооружения), а также при необходимости построения внешней разбивочной сети здания(сооружения), производства исполнительных съемок. Внешняя разбивочная сеть здания (сооружения) создается для перенесения в натуру и закрепления проектных параметров здания (сооружения), производства детальных разбивочных работ и исполнительных съемок. Плановая разбивочная сеть строительной площадки может создаваться в виде:

• красных или других линий регулирования застройки;
• строительной сетки, как правило, с размерами сторон 50, 100, 200 м, и других видов геодезических сетей.

Внешная разбивочная сеть здания (сооружения) создается в виде геодезической сети, пункты которой закрепляют на местности основные (главные) разбивочные оси, а также углы здания (сооружения), образованные пересечением основных разбивочных осей. Нивелирные сети строительной площадки и внешней разбивочной сети здания (сооружения) необходимо создавать в виде нивелирных ходов, опирающихся не менее чем на два репера геодезической сети. Пункты нивелирной и плановой разбивочных сетей, как правило, совмещают.

Построение геодезической разбивочной основы для строительства можно производить по GPS-технологии, методами триангуляции, полигонометрии, геодезических ходов, засечек и другими методами. Точность построения геодезической разбивочной основы регламентирована СНиП. Закрепление пунктов геодезической разбивочной основы для строительства выполняется в соответствии с требованиями нормативных документов по геодезическому обеспечению строительства, утвержденных в установленном порядке. Места закладки геодезических знаков согласовывается с заказчиком.

Перечень нормативно-технических документов

1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные положения (Актуализированная редакция СНиП 11-02-96), Москва, 2012;
2. СП 126.13330.2012. Геодезические работы в строительстве Актуализированная редакция СНиП 3.01.03-84, Москва, 2012.
3. СП 11-104-97. Инженерно-геодезические изыскания для строительства. Госстрой России, Москва, 1997.
4. Инструкция по нивелированию I, II, III и IV классов, ГКИНП (ГНТА) – 03 -010 -03, Москва, ЦНИИГАиК, 2004.
5. Правила закрепления центров пунктов спутниковой геодезической сети, Москва, ЦНИИГАиК, 2001.
6. ГОСТ Р 51872 – 2002, Документация исполнительная геодезическая. Правила выполнения, Москва, Госстрой России, 2002.

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Что такое система высот и для чего она нужна в строительстве

При составлении проектов всегда используется высотные отметки. В Российской Федерации принято использовать Балтийскую систему высот. Что такое Балтийская система высот?

В 1707 году в Кронштадте на устое Синего моста был установлен футшток. Это рейка с делениями по которой отмечается уровень Балтийского моря.

К 1839 году выл выведен средний уровень моря, который был принят за основной ноль по всей территории России.

В 1913 году была установлена пластина с горизонтальной чертой которая является нулевой отметкой для нивелирования по сегодняшний день.

Для чего нужна система высот в строительстве?

Любое строительства начинается с установки репера. Это высотная отметка, выставленная относительно нулевой отметки Кронштадтского футштока. В дальнейшем все земляные и строительные работы ведутся относительно этой отметки. Это даёт возможность контролировать ведение работ с помощью нивелира. То есть мы легко сможем понять на какую глубину надо рыть котлован или на какой высоте должен находиться верх фундамента

Тут важно отметить что обычно за абсолютный ноль строения берётся верх чистого пола первого этажа

С помощью репера мы можем определить, где будет отметка верха чистого пола и в дальнейшем уже опирается на это значение. Но реперную отметку надо стараться сохранять до конца строительства, потому что это будет вашей страховкой в случае возникновения спорных ситуаций.

В индивидуальном строительстве Балтийская система высот используется достаточно редко. В основном при строительстве частного дома устанавливается реперная отметка относительно местности, окружающей ваш участок. Используется так называемая местная или локальная система высот. Что это такое?

В ближайшей к вашему участку местности выбираем некую возвышенность. Обычно это пролегающая рядом с участком дорога, которую всегда делают выше уровня земли той местности, по которой её прокладывают.

Ставим там отметку, на которую потом всегда можно поставить нивелирную рейку. Отмечаем для себя значение этой отметки как ноль.

Считаю правильным делать уровень верха чистого пола первого этажа выше этой отметки минимум на 30 сантиметров. Почему не ниже этого значения я напишу в другой раз.

Но вы можете сами решить для себя какой уровень вам нужен. В дальнейшем уже отталкиваясь от этого вы можете с помощью нивелира вести контроль за строительством своего дома, спокойно выведя глубину траншеи под фундамент и потом высоту фундамента. Зачем нужен обязательный контроль?

В первую очередь для экономии материалов и затрат на проведение земляных работ. И самое главное, для точного выведения горизонтальной плоскости фундамента.

Конечно, это можно сделать и гидроуровнем. Можно с помощью лазерного уровня. Но если у вас есть оптический нивелир, и вы умеете им пользоваться советую воспользоваться нивелиром.

В любом случае применение системы высот всегда служит хорошим подспорьем в строительстве частного дома, и обязательным в строительстве многоэтажных зданий и промышленных сооружений.

Надеюсь я смог хотя бы в общих чертах донести до вас что такое система высот и для чего она нужна.

Подписывайтесь на мой канал, будет ещё много полезной информации)

Приглашаю в моё сообщество ВКонтакте и советую заглянуть на мой канал Ютуб )

Разновидности реперов, их оформление.

Существуют такие виды реперов:

Вековые устанавливаются, а затем используются для научных исследований (долговременные высотные отметки).

Конструкция векового репера зависит от глубины залегания геологически устойчивых, несжимаемых пород. Вековые реперы могут быть скальными и грунтовыми. Типы вековых реперов зависят от глубины нахождения скалы.

Сохранность векового репера обеспечивается качеством закладки, добротностью материалов, из которых он изготовлен, а также местом их расположения и внешним оформлением.

Стабильность векового репера обеспечивается заглублением основания репера в несжимаемые породы не менее чем на 120 см (трубчатые реперы) и на 20 см (скально-бетонные). Выбор места закладки векового репера должен исключить влияние экзогенных и техногенных сил. Выбирать место для закладки векового репера вместе с геодезистом должен геолог. Результаты выбора места закладки векового репера утверждает Роскартография.

Фундаментальные закладываются через 50-80 километров на нивелирных линиях 1 класса и ответственных линиях 2 класса (это пилоны из железобетона, расположенные вдоль железных дорог, рядом с морскими водомерными установками, с заложенными металлическими знаками).

В зависимости от условий закладки фундаментальные реперы подразделяются на грунтовые (железобетонные, асбоцементные, трубчатые металлические) и скальные.

Фундаментальный репер для области сезонного промерзания грунтов изготавливают в котловане. Общий вид репера (тип 161 оп. знак) приведен на рисунке ниже:

Грунтовые рядовые устанавливаются через 5-7 километров на нивелирных линиях любого класса (на закопанном бетонном «якоре» с чугунной или железной маркой наверху). Так же закладываются и скальные.

Стенные рядовые, 5-7 километров друг от друга (в фундаментах зданий, мостов, сооружений).

Внешнее оформление знака представляет собой нанесение номера, наименование изготовителя, иногда – год установки. Грунтовые реперы могут располагать гравировкой с указанием высоты над уровнем моря. Номер уникален и, как правило, присвоен ему и отлит ещё на предприятии – изготовителе. Если на репере есть год, то это год его изготовления, а не год установки. Все остальные данные выгравированы (нанесены) после (во время) установки знака.

Все реперные отметки на местности хранятся в Каталоге пунктов государственных сетей и прорисованы в абрисе – схеме их местоположения. Именно с помощью абриса или топографического плана ищут знаки перед началом строительства. У них есть и адреса, так как устанавливаются они на стенах уже построенных зданий. Отвечает за сохранность информации о геодезических знаках Государственная служба регистрации, кадастра и картографии, курирующая Государственный геодезический фонд, где хранятся каталоги с грифом «Для служебного пользования».

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

• Документация составляется по результатам исполнительной съемки (п.3.2).
• Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
• Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
• На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
• Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).
• Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
• Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
• В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
• Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
• Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Согласуя план геодезической основы, управление архитектуры и градостроительства берёт на себя часть ответственности за защиту публичных интересов.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Проект геодезической основы, таким образом, должен учитывать:

1. Физические характеристики местности.
2. Технологические возможности подключения зданий.
3. Правовой режим участков и их границ.

Последний пункт может быть более сложным, нежели два первых.

Приёмка результатов геодезической разбивочной основы

Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика, подрядчика, органа, занимающегося задачами строительного контроля, лица, занимавшегося проектной документацией, лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.

Источник: woodimart.ru

Исполнительная техническая документация при строительстве зданий и сооружений

Пример оформления исполнительной геодезической схемы на закрепление основных осей

Приложение 16

Пример оформления исполнительной геодезической схемы на детальную разбивку и закрепление осей

Приложение 17

Пример оформления исполнительной геодезической схемы на котлован

Приложение 18

Пример оформления исполнительной геодезической схемы ленточных фундаментов

Приложение 19

Пример оформления исполнительной геодезической схемы фундаментов стаканного типа

Приложение 20

Пример оформления исполнительной геодезической схемы свайного поля

Приложение 21

Пример оформления исполнительной геодезической схемы ростверков

Приложение 22

Пример оформления исполнительной геодезической схемы фундаментов под оборудование

Приложение 23

Пример оформления исполнительной геодезической схемы цокольного этажа панельного дома

Приложение 24

Пример оформления исполнительной геодезической схемы сборных колонн

Приложение 25

Пример оформления исполнительной геодезической схемы лифтовой кирпичной шахты

Приложение 26

Пример оформления исполнительной геодезической схемы лифтовой железобетонной шахты

Приложение 27

Пример оформления исполнительной геодезической схемы монтажного горизонта кирпичной кладки

Приложение 28

Пример оформления исполнительной геодезической схемы подкрановых балок

Приложение 29

Пример оформления исполнительной геодезической схемы подкрановых путей мостовых кранов

Приложение 30

Похожие:

	Исполнительная техническая документация при строительстве зданий и сооружений Оформление журнала выполнения монтажных соединений на болтах с контролируемым натяжением		Исполнительная техническая документация при строительстве зданий и сооружений Оформление журнала выполнения монтажных соединений на болтах с контролируемым натяжением
	Исполнительная производственно-техническая документация При строительстве, реконструкции, капитальном ремонте объектов капитального строительства		Исполнительная производственно-техническая документация При строительстве, реконструкции, капитальном ремонте объектов капитального строительства
	Фирменный бланк организации Проведение экспертизы промышленной безопасности проектов производства работ грузоподъёмными кранами при строительстве, реконструкции.		Исполнительная производственно-техническая документация
	Исполнительная производственно-техническая документация		Исполнительная производственно-техническая документация
	Отчет специальность270802 Строительство и эксплуатация зданий и сооружений Пм 02. Выполнение технологических процессов при строительстве, эксплуатации и реконструкции строительных объектов		Строительстве сооружений связи в условиях «саморегулирования» Обеспечение. .

Вы можете разместить ссылку на наш сайт:

Источник: filling-form.ru
