Какие размеры нужно соблюдать при строительстве

Светлая комната всегда кажется более обжитой и уютной, нежели та, в которую солнечные лучи не заглядывают. Функция окон как раз и сводится к тому, чтобы обеспечивать нужный уровень естественного освещения. Стандартный оконный проем имеет размеры, максимально отвечающие этой задаче и не ставящие под угрозу целостность всего дома.

Что такое ГОСТ?

Чтобы не подвергать опасности здоровье и жизнь человека, не ставить под удар окружающую среду, растения и животных, а также в целях защиты государственного и частного имущества были разработаны особые стандарты на товары и продукцию. Аббревиатура ГОСТ – это сокращенное название государственных стандартов. Рекомендуемые ими составы, способы и технологии производства до 2011 года были обязательными требованиями.

С сентября 2011 года соблюдение ГОСТов сделали добровольной процедурой. Технические регламенты начали формировать основу новой системы стандартизации. Но если речь заходит о жизни и здоровье людей или о сохранении экологии и имущества, то ГОСТы по-прежнему должны соблюдаться неукоснительно. Стандартные размеры оконных проемов тоже попадают под категорию обязательных и неизменных величин.

Регламент землепользования для ИЖС

Если вести речь о строительных работах, то, помимо ГОСТа, при возведении жилых домов принято ориентироваться на еще один вид документов. СНиПы – это строительные нормы и правила, которые регламентируют градостроительную деятельность.

Зачем знать стандарты?

Замена деревянных окон на ПВХ-конструкции – масштабный процесс, запущенный по всей стране. Рекламные буклеты различных компаний часто содержат схематическое изображение окна или балконного блока с указанием цены. И совсем не факт, что приведенная на схеме ширина или высота будет хотя бы приблизительно напоминать размеры проемов в вашем доме. Именно поэтому выезд замерщика – обязательное условие при заказе пластиковых окон. Дело в том, что для кирпичных и панельных домов, построенных в разное время, характерен существенный разброс в пределах единого стандарта оконного проема.

Знание ГОСТов потребуется и при строительстве частного дома. Высота и ширина оконных и дверных проемов могут немного отличаться от государственных стандартов, но следование этим рекомендациям – залог безопасности и уюта будущего жилья.

Сталинки, хрущевки, брежневки: как менялись стандарты?

Обновление жилого фонда, к сожалению, не осуществляется с той скоростью, с какой этого хотели бы жители старых домов дореволюционной постройки. Но в начале 20 века строили основательно, поэтому многие объекты с высокими потолками, толстыми стенами и большим метражом комнат простоят еще долгое время. Тем, кто решится на установку пластиковых конструкций в таких домах, следует знать, что стандартный оконный проем в них имеет следующие размеры:

• окно с 1 створкой – 85 × 115 см или 115 × 190 см;
• конструкция с 2 створками – 130 × 220 см, 115 × 190 см, 150 × 190 см;
• проемы под окно с тремя створками делались в одном варианте – высота 240 см, ширина 210 см.

Период строительства с 1930 по 1960 г. ознаменовался возведением красивых кирпичных домов. Барельефы и лепнина на облицованных гранитом или оштукатуренных фасадах смотрелись монументально, соответствуя комнатам с большим метражом и высокими потолками.

Типовая застройка 1950-1985 гг. – полная противоположность «сталинкам». Трех-пятиэтажные панельные или кирпичные строения отличались маленькими комнатами. Низкая высота потолка завершала ощущение узкого пространства. Стандартный оконный проем в них менял свои размеры в зависимости от материала постройки (кирпич или панельные блоки).

Улучшенные по планировке «брежневки» снабжались элементами удобства в виде лифтов и мусоропроводов. Девятиэтажные дома в зависимости от принадлежности к одной из трех серий могли иметь разные оконные проемы.

Таблица 1. Стандартные размеры проемов окон в домах сталинской, брежневской и хрущевской эпох

Размеры оконных проемов в типовых новостройках

Современные застройщики ведут строительство домов более чем по 40 сериям. Естественно, что ширина и высота оконных и дверных проемов будут различны. Иногда разница составляет 1-2 см, но в некоторых случаях доходит до 20 с лишним сантиметров. Регламентируются габариты одним общим ГОСТом 11214-86, а расхождения по высоте и ширине дверных проемов, как и окон, зависят от площади помещения. Понятно, что в просторной комнате с высокими потолками и в небольшой по размерам спальне требуемый уровень освещенности будет получен за счет разных проемов.

Возвращаясь к ГОСТ 11214-86, нужно отметить, что рекомендуемые габариты окон составляют 87-267 см в ширину и 116-206 см в высоту. Согласно ему, в современных новостройках параметры дверных проемов укладываются в два стандартных размера ширины: 72 и 87 см.

Таблица 2. Стандартные оконные проемы в домах современной постройки

Серия	Двухстворчатое окно (см)	Трехстворчатое окно (см)
137	115 × 142	170 × 142
504 Д	142 × 110	142 × 203
504	145 × 141	170 × 141
505	141 × 145	141 × 203
600. 11	141 × 145	141 × 205

Есть ли стандарт на окна из ПВХ?

Технология производства пластиковых окон не ограничивает изготовителя в размерах и формах. Нестандартные оконные проемы успешно остекляют конструкциями из ПВХ. Определенные нюансы существуют, но они связаны с конструктивными особенностями окна, возможностями профиля и весом стеклопакета.

Например, даже глухие створки площадью более 1 м² не рекомендуется делать без импоста. Профиль такое стекло выдержит, но под собственным весом оно провиснет и разрушится.

Для поворотных створок нужно соблюдать пропорцию, согласно которой высота должна быть существенно больше ширины. Иначе даже самая прочная фурнитура не будет работать.

При всех многочисленных возможностях, о которых заявляют производители конструкций ПВХ, следует помнить, что любое отклонение от стандартных размеров или форм оконных проемов неизбежно ведет к удорожанию изделия. Поэтому типовые модели окон и для частных, и для многоквартирных домов всегда обойдутся гораздо дешевле.

Источник: osobnyachkom.ru

Стандартный оконный проем: какие размеры нужно соблюсти при строительстве

Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением. Типовые ГОСТы на размеры окон соответствуют параметрам большинства зданий, что является большим плюсом, могут при необходимости корректироваться. Например, ГОСТ 11214-86, 23166-99 предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см. В зависимости от особенностей домов и потребностей его обитателей используют такие размеры окон ПВХ: Стандартные пластиковые окна.

Общепринятый размер обычного окна – 700х1350 мм, двустворчатых окон – 1300х 1400 мм, а трехстворчатых – 2050х1400 мм;
Окна для хрущевок.
В домах старой застройки стандартные размеры пластиковых окон зависят от типа подоконника. В частности, для квартир с широкими подоконниками размер двустворчатого и трехстворчатого окна составляет соответственно 1450х1500 мм и 2040х1500 мм. В помещениях с узкими подоконниками величина двустворчатого стеклопакет – 1300х1350 мм, в трехстворчатого – 2040х1350 мм; Большие пластиковые окна.
Для частных домов
, коттеджей или панорамных балконов в квартирах используют пластиковые окна больших размеров. В этом случае особое внимание следует уделить качеству тепло- и звукоизоляции стеклопакетов.

Параметры и требования ГОСТа

Согласно ГОСТу 23166-99 обычное стандартное окно в жилом доме не должно по площади превышать 6 кв.м. А квадратура открывающейся в нем створки ограничена 2,5 кв.м. Все, что выходит за эти размеры, не является гостовским изделием и требует отдельной сертификации на безопасность и надежность.

Сравнение теплопотери дома с обычными окнами и стеклопакетами

Также в данном стандарте предусмотрена классификация пластиковых и иных окон (оконных блоков) по:

• светопропускной способности;
• звукоизоляции;
• воздухо- и водопроницаемости;
• сопротивлению ветровой нагрузке;
• сопротивлению теплопередачи;
• стойкости к климатическим воздействиям.

Последний из перечисленных параметров пластиковые окна разделяет на два типа – с нормальным и морозостойким исполнением. Остальные показатели имеют по пять основных классов (от «А» до «Д»), где «А» является наилучшим.

Энергоэффективность пластикового стеклопакета

По гостовскому условному обозначению эти буквы прописываются под чертой. Сверху там указываются размер окна, материал изготовления рамы, наличие створок и иные конструктивные особенности изделия. Все это прописывается в паспорте на оконный блок.

Сохранение тепла в доме с энергосберегающими пластиковыми окнами

Толщина стеклопакета.

Стеклопакет в разрезе.

Стеклопакет, как уже говорилось выше, занимает порядка 90% площади всего окна. На сегодняшний день существует три типа стеклопакетов, отличающихся количеством установленных в них стекол:

• Вариант с одним стеклом. Не подходит для установки в жилом фонде вследствие наличия у такого стеклопакета недостаточных характеристик. Основные изъяны в конструкции одинарного стеклопакета заключаются в плохом сохранении тепла, а также в отсутствии защиты от появления на стекле конденсата. С наступлением холодного времени года такие минусы могут способствовать выхолаживанию помещения, а также образованию на стеклах внушительного слоя наледи.
• Двухстекольная конструкция. Представляет собой наиболее оптимальное решение для установки в квартиру, либо частный дом за счет хорошего соотношения цены и характеристик. Практически исключен так называемый плач окон, а тепло в остекленном помещении сохраняется гораздо лучше, чем при использовании стеклопакета, в составе которого имеется лишь одно стекло.
• Решение, включающее в себя три стекла. С установленным тройным стеклопакетом можно добиться не только наибольшего сбережения тепла, но и максимальной защищенности квартиры от проникновения на ее территорию со стороны улицы всевозможных шумов. У тройного остекления существует только два недостатка – это высокая стоимость и большой вес.

Из вышеизложенной информации следует, что для большинства покупателей наилучшим вариантом будет приобретение стеклопакетов, в составе которых будет три стекла. При нехватке денежных средств можно остановить свой выбор и на двойном стеклопакете, обладающим наилучшим соотношением цена/качество.

Стандартные размеры окон в типовых домах

Жестко установленных и обязательных к исполнению всеми производителями стандартных размеров для пластикового окна не существует. В ГОСТ есть лишь таблица с основными габаритами оконных блоков.

Там в миллиметрах прописано по десять типовых высот (от 580 до 1755) и ширин (от 570 до 2670).

Изготовитель может сделать заказчику изделие с любыми габаритными величинами. Здесь никаких ограничений нет. Важно лишь чтобы открывающаяся створка не оказалась слишком большой, иначе может провиснуть.

Главный фактор выбора габаритов окна ПВХ – размеры оконного проема. Указанные выше цифры фактически это уменьшенные на 30 мм параметры отверстий для окон в типовых ж/б панелях, используемых при строительстве многоквартирных домов. Полтора сантиметра с каждой стороны предназначены для выполнения монтажа и на случай отклонений в изготовлении ЖБИ (либо ошибок при кладке кирпича). Допуски про запас здесь не помешают. Отсюда и идут стандартные размеры окон ПВХ.

Преимущества пластикового стеклопакета

Всего существует 77 гостовских типоразмеров, где указаны ширина и высота окна. Например, самым малым вариант является 570х580 мм. А среди самых больших идут изделия в 1770х2755 и 2670х2060 мм. Причем эти размеры пластиковых окон охватывают все разнообразие типовых проектов многоэтажек советского и уже российского периода. Их же принято использовать при возведении сейчас как многоквартирных новостроек, так и коттеджей.

Таблица стандартных размеров по ГОСТу и маркировка оконных конструкций

Высота	Ширина
570	720	870	1170	1320	1470	1770	2070	2370	2670
580	6-6	6-7	6-9	6-12	6-13	6-15	—	—	—	—
860	9-6	9-7	9-9	9-12	9-13	9-15	—	—	—	—
1160	12-6	12-7	12-9	12-12	12-13	12-15	12-18	12-21	12-24	12-27
1320	13-6	13-7	13-9	13-12	13-13	13-15	13-18	13-21	13-24	13-27
1460	15-6	15-7	15-9	15-12	15-13	15-15	15-18	15-21	15-24	15-27
1760	—	18-7	18-9	18-12	18-13	18-15	18-18	18-21	18-24	18-27
2060	—	21-7	21-9	21-12	21-13	21-15	21-18	—	—	—
2175	—	22-7	22-9	22-12	22-13	22-15	22-18	—	—	—
2375	—	24-7	24-9	24-12	24-13	24-15	24-18	—	—	—
2755	—	—	28-9	28-12	28-13	28-15	28-18	—	—	—

Однако если хозяину частного дома не хочется стандартных размеров, то принципиальных ограничений здесь нет. Производители окон ПВХ сейчас готовы взяться за любой проект по индивидуальным параметрам, под любую высоту и ширину оконного проема. В качестве ограничителя может выступить лишь вопрос финансов.

Сталинки, хрущевки, брежневки: как менялись стандарты?

Обновление жилого фонда, к сожалению, не осуществляется с той скоростью, с какой этого хотели бы жители старых домов дореволюционной постройки. Но в начале 20 века строили основательно, поэтому многие объекты с высокими потолками, толстыми стенами и большим метражом комнат простоят еще долгое время. Тем, кто решится на установку пластиковых конструкций в таких домах, следует знать, что стандартный оконный проем в них имеет следующие размеры:

• окно с 1 створкой – 85 × 115 см или 115 × 190 см;
• конструкция с 2 створками – 130 × 220 см, 115 × 190 см, 150 × 190 см;
• проемы под окно с тремя створками делались в одном варианте – высота 240 см, ширина 210 см.

Период строительства с 1930 по 1960 г. ознаменовался возведением красивых кирпичных домов. Барельефы и лепнина на облицованных гранитом или оштукатуренных фасадах смотрелись монументально, соответствуя комнатам с большим метражом и высокими потолками.

Типовая застройка 1950-1985 гг. – полная противоположность «сталинкам». Трех-пятиэтажные панельные или кирпичные строения отличались маленькими комнатами. Низкая высота потолка завершала ощущение узкого пространства. Стандартный оконный проем в них менял свои размеры в зависимости от материала постройки (кирпич или панельные блоки).

Улучшенные по планировке «брежневки» снабжались элементами удобства в виде лифтов и мусоропроводов. Девятиэтажные дома в зависимости от принадлежности к одной из трех серий могли иметь разные оконные проемы.

Таблица 1. Стандартные размеры проемов окон в домах сталинской, брежневской и хрущевской эпох

Название дома	Окно с 2 створками (см)		Окно с 3 створками (см)		Примечание
Сталинки	115 × 195 150 × 190		170 × 190
Хрущевки	Панель-ный дом	Кирпич-ный дом	Панель-ный дом	Кирпич-ный дом	Ширина подоконников тоже разная. В кирпичных домах они шире, поэтому на отделку откосов при установке пластиковых окон уйдет больше материала.
	130 × 135	145 × 150	204 × 135	204 × 150
Брежневки	Серия 602	Серия 606	Серия 602	Серия 606	600-ю серию отличают большие оконные проемы. Стандартный размер для трехстворчатого окна мог быть одним из трех: 269 × 142, 238 × 113, 238 × 142.
	145 × 121	141 × 145	210 × 145	141 × 170

Конструктивные особенности пластиковых окон

Конструктивно пластиковое окно может быть:

• глухим (без открывающихся створок);
• с параллельно-выдвижным либо поворотно-откидным открыванием;
• одно-, двух- или трехстворчатым;
• обычным, балконным или мансардным;
• с фрамугами, форточками, вентиляционными клапанами и без них.

Причем независимо от габаритов пластикового окна, створки в нем могут открываться по направлению как направо, так и налево. А по форме оно вообще может быть каким угодно. Сейчас профиля из пластика сгибают полукругом и полуовалом, а также соединяют под самыми разнообразными углами.

Стандартные конструкции пластиковых окон

Современные технологии позволяют светопрозрачную конструкцию создать для любого по конфигурации и размеру оконного проема. Это как выбрать генератор для дома или дренажный насос голову придется поломать. Параметров для выбора там немало. А окно заказать можно абсолютно любое, достаточно лишь найти производителя с подходящей ценой.

Конструктивные особенности пластиковых окон

Нормы по ГОСТу

Для стандартов оконных проемов существует регламент Государственного стандарта за номером 11214-86. Такой стандарт определяет и размеры для балконных дверей. Сообразно этому ГОСТ, ширина окон варьируется 870 – 2670 мм, высота 1160 – 2060.

Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.

Обычная ширина окна высчитывается с учетом цели строения, для каждой комнаты и помещения, его месторасположения и габаритов, поскольку уровень естественного солнечного света, зависящий от географического местоположения, определяет степень освещения.

Стандартные рамы изготавливают по ГОСТу, поскольку окнам важно обеспечить в доме необходимую норму дневного света.

Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм.

На значение данных характеристик влияют следующие факторы:

• площадь данного помещения;
• требуемая степень освещенности;
• архитектурные особенности строения и самого помещения.

Статья по теме: Как закрыть пластиковое окно если заклинило ручку
Исходя из общепринятых норм, площадь окна исходит из площади комнаты, и самого размера дома. На что же влияют размеры проема? В первую очередь, на остекление окна, сколько будет створок и саму форму.

Как видим, выбор размеров окна — довольно трудоемкое занятие. Нужно не допустить порчи каркаса и материалов. Лучший выход — нанять замерщика, чтобы он сделал все профессионально. Лучше переплатить, но потом наслаждаться хорошо поставленными и не кривыми окнами, чем мучиться с размерами.

Смотрите в этом видео об оптимальных размерах оконного проема:

Основные параметры окна, которые необходимо знать

Чтобы грамотно выбрать пластиковое окно, необходимо заранее определиться с:

• типом и количеством створок;
• видом механизма поворота;
• количеством камер в профиле;
• размерами и материалом изготовления подоконника;
• габаритами проема и отлива.

Необходимые замеры для заказа пластикового окна

От этих параметров напрямую зависит стоимость оконных блоков. На их цену влияют не столько непосредственно размеры окон, сколько класс фурнитуры и наличие/отсутствие москитной сетки, а также дополнительных элементов защиты от взлома.

Популярные варианты камер стеклопакета

Один из основных моментов выбора – число воздушных камер внутри профиля рамы и створок. Их может быть от 3-х до 8-ми. Но чаще всего сегодня предлагаются варианты с тремя или четырьмя камерами. Такие изделия относительно недороги и прекрасно защищают от шума и морозов.

Популярные варианты оконного профиля

Как подобрать?

Не стоит доверять стандартным размерам, поскольку их не существует в принципе — толщина стен и высота проемов во всех домах отличаются, соответственно, и стандарты отличаются.

Необходимо пригласить замерщика, который правильно измерит мерки, то есть высоту и ширину. Впрочем, предварительные измерения, чтобы рассчитать примерную стоимость готовой конструкции, можно произвести самостоятельно.

В комнатах, где жильцы и их гости будут находиться на протяжении долгого периода времени, соотношение окон к комнатной площади должно составлять 1:8.

Если окно единственное в комнате — расположите его в центре длинной стены и выше — в таком случае свет будет ложиться равномерно по всей комнате и равномерно поступать. Верхний откос не стоит создавать слишком далеко от потолка.

К поиску оптимального размера и формы для окна нужно подойти с умом и учесть несколько особенностей. Одна из таких — степень освещенности. Чтобы хорошо, а главное, правильно спланировать размеры проемов, следует соблюдать следующие правила:

1. Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
2. По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.

Самыми идеальными пропорциями считается прямоугольник с шириной с соотношением ширина и высота 80Х130 см. Подобные окна удобны в эксплуатации, и не создают лишний нагрузки на фурнитуру.

Преимущества стандартных размеров пластиковых окон

Для квартиры в многоэтажке (неважно хрущевка, сталинка это или панельный дом) оконные блоки придется брать только под размеры существующего проема. А вот для частного дома еще на стадии проектирования размеры окон можно заложить любые.

Преимущества пластиковых окон

Однако предпочтение лучше отдать стандартным типоразмерам. Такие оконные изделия выйдут дешевле и будут проще в монтаже. Их установить вполне можно и самостоятельно.

Стандарты для домов частного характера

Длина и ширина проемов для каждого здания рассчитывается с учетом цели его использования, места расположения и объема. Таким образом географическое расположение строения определяет интенсивность естественного освещения комнат. Согласно строительным нормативам, процентное соотношение площади стеклопакета к полу составляет 1:8, 1:10 м². Кроме этого, стандартный размер необходимых проемов находят в нормативном документе ГОСТ, согласно которому учитывают требуемое освещение и площадь комнат. На размеры оконных и дверных проемов в кирпичном доме влияют архитектурные особенности, зонально-климатическое расположение здания и другие факторы, которые берут во внимание.

Вывод

Подбирать размеры пластиковых окон следует исключительно под существующий оконный проем. Здесь недопустимы отклонения в 5–10 см, заделать пустоты между рамой и стеной все равно не удастся.

Поэтому особо в плане дизайна развернуться в городской квартире или в уже построенном коттедже вряд ли получится. Да и для только еще проектируемого частного дома также лучше выбрать стандартные типоразмеры, чтобы сэкономить и ускорить его строительство.

Нестандартные изделия привлекают внимания и подчеркивают индивидуальность фасада. Но делать их будут дольше, чем типовые варианты, а обойдутся они сильно дороже.

Смотрите также видео как провести замеры пластикового окна:

Читайте про другие наши материалы:

Регулировка реле давления насосной станции

Материалы для отделки фасадов частных домов

Общая информация, виды окон

Для удовлетворения потребностей человека, сохранности его здоровья существуют нормы, стандарты и ГОСТы для оконных проемов. Суть этих нормативов в том, чтобы обеспечить достаточное естественное освещение для человека, при этом не подвергая строение существенным изменениям и возможности его разрушения. Существует множество размеров пластикового окна, подходящих только к некоторым проемам. Если в перспективе предполагается установка окна из пластика, то не помешает вооружиться мнением эксперта в этом деле. Виды оконных проемов по количеству створок:

На даче из пеноблоков

Если придерживаться нескольких правил – монтаж оконных проёмов перестанет быть проблемой.

1. От 8 до 12 сантиметров может составлять глубина в случае с установкой окна.

Измеряется она между разными краями – от окна до проёма.

1. Определяющий фактор – толщина стены, находящаяся в пределах 20-30 см.
2. Окно можно ставить ближе к наружному краю проёма, если планируется утепление для внешней кладки.

Защита от конденсации влаги и перемерзания – главные причины, по которым выбирают ту или иную величину. Эстетика должна остаться на втором месте.

Точные размеры изделий в данном случае выглядят так:

• Глубина посадки – до 8-12 см.
• Соотношение между размером самого окна и площадью пола – 1:5, это оптимальный вариант.
• Для мансарды допустимо соотношение 1:10.

На лестнице

Конструкции из ПВХ, размещённые рядом с лестницами, имеют стандартные габариты 1200 на 1200 мм. Длина может находиться в пределах от 1200 до 1500 мм. Всё зависит от типа здания. Ширина – от 1200 до 2500 мм. В случае с частными домами общепринятые стандарты соблюдаются не всегда, ведь разрабатывают индивидуальные проекты для каждого.

На лестничных пролётах практически отказались от установки деревянных окон. Обычно предпочтение отдают нестандартным образцам.

500 на 500 мм – минимальные габариты, с которыми сталкиваются на практике. 2600 на 2800 миллиметров – максимум.

Окна ПВХ: применение широких профилей

REHAU

Профили серий L600- 60мм (а) и L700- 70мм (б) от LGChem. Они появились на нашем рынке ПВХ-профилей в самом начале этого года КВЕ Окна из ПВХ-профилей сегодня успешно применяются как при модернизации старого жилого фонда, так и при новом строительстве. При продуманном дизайне они становятся неотъемлемой частью фасада

Профили систем Etalon- 58мм (а) и Elita- 70мм (б) от КВЕ

TROCAL

Профили систем Thermo-Design шириной 60мм (а) и Brillant-Design шириной 70мм (б) от REHAU Трехкамерные профили системы Sib-Design (REHAU) шириной 70мм обеспечивают Ro от 0,71 до 0,76м2С/Вт TROCAL Профили шириной 70мм и с двумя контурами уплотнений- «средним» и внутренним Система InnoNova 70M5 classic от TROCAL КВЕ

Профили систем S 3000 шириной 62мм (а), S7000 (б) и S8000 (в) шириной 74мм от GEALAN

Система EuroLine (VEKA) шириной 58мм

Профили системы SoftLine (VEKA) шириной 70мм- пять камер В профилях системы Design2D шириной 60мм от SALAMANDER сделано четыре камеры, что позволяет добиться величины Ro=0,63м2С/Вт. Увеличение в системе Design3D ширины до 76мм, а количества камер до пяти позволило поднять значение приведенного сопротивления теплопередаче до уровня 0,77м2С/Вт

Акриловый слой на поверхности ПВХ-профиля- красиво и долговечно Профили системы Lignotherm-Design REHAU со стороны помещения снабжает деревянными накладками, предлагаемыми в нескольких цветах

SALAMANDER

LG CHEM Ламинированное пластиковое окно почти неотличимо от деревянного

Четырехкамерная система профилей EuroFutur Elegance шириной 70мм и сопротивлением теплопередаче 0,81м2С/Вт от KMMERLING

Профильная система Favorit с пятью камерами и двумя контурами уплотнений от DECEUNINCK

Рамные профили системы EuroLine (VEKA) шириной 127мм

Еще один рекордсмен с рамой 127мм- «Экстра+» от KBE Профили для системы «Пассивный дом» отличаются еще большей шириной (она превышает 100мм). Их внутренние камеры заполнены вспененным утеплителем. На схеме- разрез системы ThermoWin от KMMERLING

Паропроницаемый (а) и пароизоляционный (б) герметики от «САЗИ» для изоляции монтажной утеплительной пены

Окна из трехкамерных ПВХ-профилей давно и прочно обосновались в наших квартирах и домах. Но за последние два года рынок наполнился окнами из ПВХ-профилей, в которых камер уже не три, а четыре и даже пять. Зачем это нужно потребителю?

Важнейшим материалом для изготовления окон является поливинилхлорид- ПВХ. ВГермании доля рынка окон из этого материала составляет примерно 50%, в России- приблизительно столько же. По Европе в целом этот показатель немного меньше.

ПВХ-профили поставляются к нам из Австрии (LAOUMANN), Великобритании (L. B. PLASTICS, HEYWOOD WILLIAMS), Дании (PLASTMO), Франции (TRYBA), Бельгии (DECEUNINCK), Турции (ASAS, PIRNAS), Словакии (NOVACKE CHEMICKE ZAVODY) и других стран. Втекущем году этот список пополнила фирма LG CHEM, являющаяся подразделением известного корейского концерна LG.

Но лидерство, несомненно, принадлежит Германии (ALUPLAST, ARTEK, DIMEX, BRGMANN, GEALAN, KBE, KMMERLING, NORTEC, ROPLASTO, PLUSTEK, REHAU, SCHCO, THYSSEN POLYMER, SALAMANDER, TROCAL, VEKA ит.д.). Фурнитура и прочие комплектующие тоже приходят в основном из Германии (ROTO FRANK, SIEGENIA AUBI идр.). Ряд фирм (DIMEX, SALAMANDER, KMMERLING ит.д.) завозят к нам продукцию, производимую только на заводах, расположенных на их родине.

Другие изготовители (в основном немецкие) построили заводы и выпускают профиль в России (ALUPLAST, KBE, TROCAL, VEKA, REHAU). Это, скажем так, немецкие профили российского производства. Но есть и чисто отечественная продукция («РУССКИЙ ЩИТ», «ПЛАФЕН», «ПРОФИЛЬ», «ПРОПЛЕКС», «САМАРСКИЕ ОКОННЫЕ КОНСТРУКЦИИ» идр.), которая не менее популярна у потребителей.

Втечение последних двух лет подавляющее большинство иностранных производителей представили новинки- профильные системы шириной 70 и 115-127мм или усовершенствовали выпускаемую продукцию с целью увеличения ее теплосберегающих свойств. Почему это произошло?

«Закон всему голова»

Серьезным толчком к появлению упомянутых новинок стало принятие Европейских норм EnEV 2002г., в них перечислены требования к строительным технологиям, которые должны позволить сократить потребление энергии примерно на 30%. Крупные европейские производители ПВХ-профилей на это довольно быстро отреагировали и начали переходить от шестидесятимиллиметровых трехкамерных моделей к системам большей ширины. Руководили ими, видимо, следующие соображения: раз окно в целом должно быть теплее, пусть прежде всего теплее станет профиль, тогда и всю конструкцию легче будет подгонять под нормы.

По-своему отреагировало на общеевропейское движение сбережения энергии и российское законодательство. С1 октября 2003г.Постановлением Госстроя России принят СНиП23-02-03 «Тепловая защита зданий», который должен был сменить действовавший до этого СНиПII-3-79*.

Новые нормы несколько повысили требования к сопротивлению теплопередаче для южных районов, но почему-то оставили почти неизменными требования по этому параметру для районов северных. Но… Даже такому «мягкому» СНиПу пока отказано в государственной регистрации, а его вступление в силу приостановлено до 2007г. (а значит, до этого времени действует СНиП II-3-79*).

Впричинах этого мы в рамках данной публикации разбираться не будем. Давайте просто трезво взглянем на проблему. Уж если Европа с ее сравнительно теплым климатом приняла более жесткие нормы, то куда ж деваться нам, проживающим в климате более суровом! До 2007г. не так уж далеко, и новый СНиП введут в действие.

Азаодно, надо думать, его к этому времени пересмотрят в сторону ужесточения требований. Вобщем, без более теплых окон мы с вами тоже не обойдемся.

Оконные профили и эстетика архитектурных решений

Именно окна во многом формируют архитектурный облик здания и придают ему индивидуальность. Производители профильных систем, каждый по-своему, стараются облегчить потребителям решение этой задачи.

Профили и плоскость окна

. Многие фирмы предлагают профильные системы в двух вариантах: плоскосовмещенные и плоскосмещенные. Уокон из плоскосовмещенных профилей (реализовано в профильных системах SoftLineAD от VEKA и в большинстве систем КВЕ, KMMERLING, TROCAL) поверхности створки и рамы лежат в одной плоскости. Такая система имеет определенные конструктивные преимущества:

уменьшается вероятность проникновения стекающей по стеклу и створке дождевой воды внутрь рамы;

для остекления могут быть использованы более толстые стеклопакеты.

При реставрации старых зданий часто используются плоскосмещенные профили (створка сдвинута по отношению к раме в сторону помещения), создающие впечатление старого деревянного окна. Именно такие изделия и выпускает большинство производителей. Но это совсем не означает, что профили разных фирм похожи друг на друга. Каждый производитель старается придать своей продукции индивидуальность, предлагая системы с выразительно скругленными, четко прямоугольными (классический вариант) и даже вогнутыми контурами наружной поверхности.

Сколько камер должен иметь профиль

Специалисты утверждают, что на теплоизоляционные свойства пластикового профиля влияют, в первую очередь, количество и форма расположенных внутри его полых камер. Чем их больше на пути теплового потока изнутри наружу, тем лучше. Так ли это на самом деле? Чтобы разобраться в этом вопросе, давайте проследим историю развития ПВХ-профилей от момента их создания и до наших дней.

Напомним, что первые ПВХ-профили имели только одну камеру, и значение k

(коэффициент теплопередачи) изготавливаемых из них конструкций находилось в пределах от 2 до 2,4Вт/(м2С), что соответствует принятому у нас приведенному сопротивлению теплопередаче Ro на уровне 0,42-05м2С/Вт. Их сменили двухкамерные профили. Они включали в себя расположенную с наружной стороны предкамеру, необходимую для отвода попадающей внутрь конструкции влаги, и большую камеру, в которой находились элементы стального армирования. Коэффициент теплопередачи
k
таких профилей уже имел значение от 1,6 до 1,9Вт/(м2С), а значит, Ro=0,52-0,62м2С/Вт. Понятно, что возрастающему уровню требований по теплоизоляции ни однокамерные, ни двухкамерные модели никак не соответствовали, из-за чего их производство было прекращено.

Им на смену пришли трехкамерные профили, имеющие предкамеры как со стороны улицы, так и со стороны помещения. Коэффициент теплопередачи k

для них находится уже в диапазоне от 1,3 до 1,7Вт/(м2С) (Ro=0,59-0,73м2С/Вт). Ширина этих конструкций составляет около 60мм. До норматива по теплопередаче окна, изготавливаемые из них, дотягивали только при условии установки стеклопакета с теплопроводностью, максимально приближенной к нормативу (оконный переплет составляет примерно 30% площади окна, и если рама имеет k несколько выше норматива, а стеклопакет чуть ниже, то в среднем окно в норму вполне уложится). Трехкамерные модели использовались и используются до сих пор.

Европейские потребители, а за ними и законодатели на создании трехкамерной конструкции не остановились и с принятием норм EnEV еще больше повысили требования к теплоизоляции помещений, в частности к теплоизоляционным свойствам окон. Ужесточенные требования вынудили изготовителей профилей заняться доработкой выпускаемой продукции.

Наиболее простой шаг в этом направлении- увеличить количество камер без изменения ширины профиля. Так появились шестидесятимиллиметровые профили с четырьмя и даже пятью камерами. Но этот шаг не привел производителей к желаемому результату- теплопередача через профиль уменьшилась, но ожидаемых показателей так и не достигла (специалисты считают, что при ширине камеры менее 5мм она не создает необходимого эффекта теплоизоляции). Решением проблемы явилось создание профилей с конструктивной шириной от 70мм и более. Такой путь при использовании стандартного стального армирования позволил добиться величины приведенного сопротивления теплопередаче порядка 0,8-0,9м2С/Вт, что в сочетании с использованием специальных теплоизоляционных стекол вполне позволяет создавать оконные конструкции с Ro порядка 0,8м2С/Вт.

Что предлагает рынок

. Многие производители просто выпустили новые серии пятикамерных профилей шириной 70мм. Так поступили, например, GEALAN (система S7000IQ), ALUPLAST («Идеал4000»), REHAU (Brillant-Design и Lignotherm-Design), SALAMANDER (Design3D и Strimline), SCHCO (CoronaCT70 Cava /Rondo/ Plus), THYSSEN POLYMER («Фаворит» и «Престиж»), VEKA (TopLineAD), КBЕ («Эксперт»), TROCAL (InnoNova), KMMERLING (EuroFutur) и некоторые другие компании.

Есть и сторонники четырехкамерных систем шириной 70мм, например KMMERLING (системы EuroFutur Elegance и EuroFutur Classic), GEALAN (S8000IQ) ит.д. Правда, возможности своих систем KMMERLING расширил вариантом на пять камер, а GEALAN на шесть. Можно найти и комбинированные конструкции, в которых рама сохранила ширину 60мм, а створка выросла до 70мм. Такова, например, серия Ultra от LAOUMANN.

Еще один пример комбинирования- система TopLine (VEKA). Вбелом исполнении эти профили имеют четыре камеры, а в цветном- пять.

Своеобразным рекордсменом являются профили Termolocker-system от NOVACKE CHEMICKE ZAVODY. Они имеют 6 воздушных камер при ширине рамы 80мм, а створки- 90мм (стеклопакет толщиной 47мм). Профили с шестью камерами предлагает также THYSSEN POLYMER (серия «Люкс»), правда, ширина этих изделий несколько меньше- 80мм.

Есть и такие старую проверенную систему. Так поступила, например, VEKA с системой оконных профилей SoftLine, разработанной еще в 1970г. Врезультате профиль заметно «потолстел»: его ширина теперь- 70мм, а число камер- пять.

Появившаяся на нашем рынке в начале этого года фирма LGCHEM сразу же предложила потребителям две серии «теплых» профилей: L600 с глубиной 60мм и четырьмя камерами и L700 с глубиной 70мм и пятью камерами. Причем L700 продается по цене системы трехкамерной.

Переход на выпуск профилей шириной 70мм совсем не означает, что крупные производители полностью отказались от профилей трехкамерных. Осуществив «доработку» выпускаемой продукции, некоторые получили-таки изделия с довольно высоким сопротивлением теплопередаче. Ну, а есть и такие фирмы, которые ничего не дорабатывали и как предлагали старые трехкамерные профили, так и предлагают. На сегодняшний день в России доля широких профилей в общем объеме продаж не превышает 10%.

Окрашивание профилей

Если еще совсем недавно потребителям предлагались профили только белого цвета, то теперь положение резко изменилось. По крайней мере две фирмы- TROCAL, GEALAN- предлагают цветные профили, на которые нанесен окрашенный слой акрила. Получают такие профили методом коэкструзии- основной профиль из белого ПВХ с наружной стороны покрывается слоем цветного акрила (сродни оргстеклу).

Покрытая акрилом поверхность становится более устойчивой к погодным условиям и образованию царапин, не выцветает, не требует специального ухода и очень легко моется. Иглавное- она приобретает высокую отражательную способность, в результате чего заметно снижается нагрев профиля под воздействием солнечного излучения.

Витоге, по заявлению производителей, профиль с акриловым покрытием способен просуществовать, как минимум, на 10 лет дольше. Стоит такой профиль примерно на 40% дороже белого, а окно, изготовленное из него, обходится дороже на 10-15%. Основных используемых цветов и оттенков как у GEALAN, так и у TROCAL одинаковое количество- 13. Спомощью коэкструзии окрашивает свои профили и KMMERLING, но профили покрыты не акрилом, а окрашенным ПВХ.

Фирмы КВЕ, TROCAL, REHAU и SCHCO предлагают еще одно оригинальное решение вопроса окрашивания и защиты оконных профилей из ПВХ-системы с наружной накладкой из алюминия, что позволяет комбинировать их с системами алюминиевых профилей для зимних садов и фасадов.

Шире стали предлагаться и изделия из профиля, ламинированного пленкой. При нанесении используется метод «горячей» ламинации, при котором пленка практически приваривается к поверхности ПВХ. Вконструкции окна она заходит под уплотнитель и края монтажной плоскости и потому не отслаивается.

Например, применение пленки Renolit (RENOLIT-WERKE, Германия) позволяет «раскрасить» окно в 17 однородных цветов плюс почти столько же вариантов под дерево. Наноситься пленка может как с одной, так и с двух сторон профиля. Односторонняя ламинация повышает его стоимость примерно на 30%, двухсторонняя- на 40%, что увеличивает стоимость окна на 10-15%. Следует иметь в виду, что ламинированные под дерево профили, как правило, предлагаются не белого, а бежево- коричневого цвета.

Залпом по четырем «зайцам»

Создание широких профилей позволило «убить», кроме уже упомянутого (более высокие теплосберегающие свойства самого профиля), еще трех «зайцев»: использовать более толстый стеклопакет, увеличить глубину его посадки в створке и решить проблему промерзания откосов.

Толстый стеклопакет

. Как уже было сказано, львиную долю поверхности окна занимает стеклопакет, и значит, основные потери тепла происходят именно через него, а не через раму. Поскольку рама стала шире, в нее можно установить более толстый стеклопакет, и тогда конструкция окна в целом с лихвой перекроет нормативные требования. Врезультате появились стеклопакеты толщиной 42-44 и даже 47мм.

Но, похоже, это предел и дальнейшего роста толщины не предвидится. Во-первых, как утверждают специалисты, расстояние между стеклами не может превышать 16мм, иначе воздух начнет циркулировать внутри камер стеклопакета, приводя к значительным конвекционным потерям тепла. Во-вторых, используя обычные стекла толщиной 4мм, все равно нельзя простым наращиванием толщины стеклопакета заставить его соответствовать действующим нормам. Так, увеличение толщины с 32 до 44мм вызывает повышение значения приведенного сопротивления теплопередаче от 0,49 до 0,55м2С/Вт, но в норму, например, для Москвы (0,56м2С/Вт) оно все равно не уложится. Так зачем увеличивать толщину стеклопакета, если проблему легче решить с помощью специальных энергосберегающих стекол?

Глубина установки

. Главная проблема большинства стеклопакетов- это так называемый эффект «краевой зоны». Имеется в виду резкое падение температуры вблизи торцов стеклопакета в результате образования «мостика холода» через металлические дистанционные рамки, удерживающие стекла в пакете на определенном расстоянии друг от друга.

При толщине стеклопакета, равной 30-32мм, эффект «краевой зоны» нередко приводит к запотеванию его краев со стороны помещения. Эта влага и стекает на подоконник, пугая владельцев окна. Для избавления от неприятного эффекта стеклопакет необходимо заглубить в створку настолько, чтобы дистанционная рамка оказалась в «теплой» зоне, защищенной камерами профиля.

Достаточным можно считать заглубление на 15мм (правда, обеспечивается оно далеко не во всех профильных системах). Новые профили шириной 70мм у большинства производителей позволяют не только выполнить норму, но и существенно ее перекрыть. Например, в профиле от NORTEC, имеющем ширину 75мм, стеклопакет заглублен на 18мм, а в системе SoftLineAD (70мм) от VEKA- на 21мм.

Проблема промерзания откосов

Опыт эксплуатации ПВХ-окон глубиной около 60мм убедительно доказал, что они вызывают повышенные теплопотери через откосы в холодное время года. Сэтим связано выпадение конденсата из паров воды, содержащихся в комнатном воздухе, как на поверхности самих откосов, так и на поверхностях рамы, створок и стеклопакетов. Почему это происходит?

При монтаже окон с узкой коробкой в однослойной наружной стене резко увеличивается тепловой сток через откосы в обход коробки. Авследствие того, что оконный блок оказывается в зоне отрицательных температур, тепловые потоки идут не только по откосам вдоль коробки, но и в толщу стены. Кстати, промерзание откосов и образование на их поверхности конденсата проявляется не только на окнах из ПВХ- это общий недостаток оконных блоков с узкими коробками из любого материала.

Конечно, проблему появления конденсата можно решить путем смещения рамы к центру проема и утепления пространства между оконной коробкой и наружной стеной с одновременным утеплением откосов. Но вот выполнить это удается далеко не всегда- глубоко установленное окно начинает выделяться на фасаде дома.

При монтаже окон из семидесятимиллиметрового профиля вероятность промерзания заметно снижается. Правда, это совсем не означает, что, установив такие окна, вы не должны будете утеплять откосы. Должны! И правила монтажа надо соблюдать не менее строго. Но честно признаем: окна из широкого профиля прощают некоторые ошибки монтажников, причем такие, из-за которых окно из шестидесятимиллиметрового профиля пришлось бы переустанавливать.

Фирма	Страна	Место производства	Модельные ряды	Ширина профиля,мм	Количество камер	Толщина стеклопакета, max,мм	Количество контуров уплотнения	Сопротивление теплопередаче, м2С/Вт
SALAMANDER	Германия	Германия	Design 2D	60	4	32	2	0,63 (до 0,7*)
			Design 3D	76	5	48	3	0,77
			Strimline	76	5	48	2	0,72 (до 0,8*)
DECEUNINCK	Бельгия	Бельгия	Mondial 2000	60	3	32	2	0,60
			Zendow	70	5	41	2-3	0,78****
THYSSEN POLYMER	Германия	Германия	«Стандарт»	60	3	32 (55**)	2*****	0,64
			«Фаворит»	71	5	47	2*****	0,78
			«Престиж»	76	5	39	2*****	0,79
			«Люкс»	71	6	39	3*****	0,76
			«Фаворит»	128 (ств. 70)	5	47	2*****	0,79****
KMMERLING	Германия	Германия	Eurodur KM	58	3	31	2	0,69
			EuroFutur Elegance	70	4	39	2	0,81
			EuroFutur Classic	70	4	39	2	0,81
			ThermoWin	100	4***	49	2	1,25
REHAU	Германия	Германия, Россия	Basic-Design	60	3	33 (53**)	2	0,62-0,71
			Basic-Design	115 (ств.60)	3	33 (53**)	2	0,62-0,71
			Thermo-Design	60 (ств.76)	4	33 (53**)	2	0,67-0,75
			Sib-Design	70	3	41 (61**)	2	0,71-0,76
			Brillant-Design	70	5	41 (61**)	2	0,79-0,84
TROCAL	Германия	Германия, Россия	900	62	4	54	3	0,71
			Comfort	62	3	36	2	0,64
			InnoNova 70 A5 Elegance	70	5	38	2	0,81
			InnoNova 70 М5 classic	70	5	58	3	0,81
VEKA	Германия	Германия, Россия	SoftLine AD	70	5	42	2	0,78
			TopLine AD	70	4-5	42	2	0,77
			EuroLine	58	3	42**	2	0,68
КВЕ	Германия	Германия, Россия	«Эталон»	58	3	32	2	0,65
			«Эксперт»	70	5	38	2	0,79
			«Экстра»	127 (ств. 70)	4 (ств. 3)	32	2	0,71
*- при использовании стеклопакета специальной конструкции; **- в плоскосовмещенной конструкции; ***- внутренние полости коробки, створки и штапика заполнены вспененным утеплителем; ****- проводится сертификация; *****- уплотнения усилены капроновой нитью

Рамы шириной более 100мм

С созданием профилей шириной 70мм производители не успокоились. Некоторые пошли еще дальше и предложили российским потребителям рамные коробки шириной 115 и даже 127мм. Такие рамы иногда называют «датскими» или «голландскими», хотя, например, КВЕ разработало свои профили шириной 127мм специально для нас.

ВРоссии эти коробки оказались как нельзя более кстати, поскольку проблему промерзания откосов решают еще лучше. Такие рамы можно устанавливать, например, при использовании современных энергосберегающих трехслойных панелей, внутри которых находится слой утеплителя (пенопласт, минвата идр.) толщиной 100мм,- рама надежно прикрывает этот слой. На сегодня наиболее распространена схема установки, при которой передняя кромка профиля рамы располагается заподлицо с наружной поверхностью стены. Такая схема позволяет проще организовать узел примыкания оконной коробки к стене и даже отказаться от отделки наружного откоса. Тем не менее поиск оптимальной схемы монтажа продолжается.

Есть у широких рам свои недостатки: стоимость и трудоемкость установки окна повышаются. Впредлагаемых системах содержится и своего рода парадокс: в паре с широкой коробкой использовались створочные профили размером 60мм, не дающие преимуществ с точки зрения сопротивления потерям тепла. Только в 2005г. положение наконец изменилось- появились варианты со створкой 70мм. Системы профилей с рамами шириной до 115мм предлагают такие фирмы, как REHAU (система Basic-Design), КВЕ (система «Экстра») идр. Рекордсменами являются КВЕ («Экстра+»), TROCAL (Relief) и VEKA (EuroLine), THYSSEN POLYMER («Фаворит»), рамные профили которых имеют ширину 127-128мм.

Хроника установки балконного блока из профиля S 8000 IQ от GEALAN:

Источник: proffstroygroup.ru

Стандартный оконный проем: какие размеры нужно соблюсти при строительстве

Вышеуказанные документы регулируют стандарты относительно размеров оконных профилей в типовых застройках. При этом учитываются:

• соответствие уровню освещенности помещений;
• размеры комнат;
• предназначение дома (жилой или нежилой);
• интенсивность естественного освещения (находится в зависимости от географического положения постройки);
• светопропускающая способность оконного профиля (количество стекол, то, насколько они загрязнены).

Для различных серий (П-44, П-44Т, П-46, П-3, П-3М) панельных домов, как и в пределах одного и того же жилища, размеры оконных конструкций могут отличаться на несколько сантиметров.

В панельных домах различного типа и даже внутри одного и того же дома могут присутствовать окна разных размеров. Разница в высоте и ширине конструкций при этом может составлять несколько сантиметров.

Актуальные для панельных, кирпичных, деревянных и сталинских домов размеры окон являются своего рода ориентиром для проектировщиков зданий. Впоследствии, если владелец квартиры захочет поменять старые стеклопакеты на новые, у него не возникает проблем.

Для стандартной пятиэтажки в Москве нового поколения актуальны окна ПВХ с размерами 1300 мм в высоту и 1400 мм в ширину. Это справедливо как в отношении деревянных, так и пластиковых профилей.

Аналогичные параметры в «хрущевке» составляют:

• 1300 мм (минимум) и 1350 мм (окно с узким подоконником);
• 1450 мм (максимум) и 1500 мм (при наличии широкого подоконника).

Имея представление о типе дома, в котором проживает владелец квартиры, размер оконного проема можно определить с максимальной точностью. Соответственно, появится возможность подсчета стоимости нового стеклопакета. Однако желательно всё же обратиться к специалистам с опытом. Они произведут все необходимые замеры и назовут вам точную цену.

Советы по замеру размеров пластикового окна в видео:

Почему важно знать размеры окон ПВХ?

Заказывая пластиковые окна, мы часто задаемся вопросом, каковы будут его размеры. Окна ПВХ могут иметь значительное отличие по габаритам от стандартных. Соответственно, это может оказывать влияние на цену.

Благодаря современным технологиям фирмам удается создавать нестандартные конструкции различной степени сложности, в соответствии с потребностями заказчика. К примеру, это может быть «сталинка», где оконные проемы отличаются большими размерами, либо окна для дачи, где вы можете дать волю собственной фантазии и не ориентироваться на ГОСТ.

Оконные профили стандартного размера и созданные на заказ

Не думайте, что созданные по индивидуальному заказу стеклопакеты обходятся дороже стандартных.
Если вы торопитесь с установкой, то можно приобрести пластиковые окна в готовом виде.

Подбирая новые окна и считая их приблизительную стоимость, можно ориентироваться на стандартные типоразмеры.

Вместе с тем можно устанавливать и такие профили, которые были созданы исключительно по вашим индивидуальным параметрам. Они также подойдут под ваш оконный проем и не создадут проблем при монтаже.

Вы можете заказывать окна под ключ.

Эта услуга объединяет:

• замер; создание оконного профиля;
• доставку на указанный вами адрес;
• монтаж отливов и подоконников;
• работы по отделке откосов.

Стандартные окна из пластика

К категории стандартных пластиковых окон относятся конструкции класса «А». Размеры ее составляют 1,5*1,5 м. Для этого профиля предусмотрены стеклопакеты и фурнитура.

Указанный типоразмер обозначается, как стандартный. В то же время вариантов пластиковых окон, подходящих под это понятие, много.

Почему окна с определенными параметрами считаются стандартными?

Потому, что такие конструкции больше всего востребованы среди покупателей. В типовых домах оконные проемы совпадают по размерам.

Мы предлагаем вам стандартные окна нескольких типов:

• глухое окно ПВХ;
• окна ПВХ с поворотно-откидной створкой;
• двухстворчатое окно из пластика;
• трехстворчатое пластиковое окно.

Устанавливаемые в типовых многоэтажках одностворчатые окна ПВХ чаще встречаются в размере 1200*1200 мм. Для окна с двумя створками этот параметр составляет 1300 х 1400 мм. Если вы живёте в хрущевке, то, скорее всего, вам подойдёт конструкция 1300*1350 мм.

Для трехстворчатых окон это 2050*1400 мм (типовой дом) и 2040*1350 мм (хрущевка).

Если мастер предлагает вам заказать стандартное пластиковое окно, не стоит пугаться. Он имеет в виду всего лишь оконные профили, выполненные в конкретном размере и выпущенные со всей необходимой комплектацией.

Актуальные оконные ГОСТы для монтажа

Нормативы нового стандарта ГОСТ Р 56926-2016 объединили в себе прежде действующие ГОСТы и СНиПы, техстандарты по состоянию на 1 ноября 2016 года. По новому правилу окно ПВХ обозначается как конструктивный элемент жилой многоэтажки. На постройку частных сооружений стандарт не распространяется.

ГОСТ для пластиковых окон рассматривает актуальные на сегодняшний момент отраслевые нормативы, отражающие порядок производственной деятельности и установки пластиковых окон:

• ГОСТ 30674-99 и ГОСТ 1114-87 на окна пвх дают характеристику оконных блоков;
• ГОСТ 23166-99 отображает общие требования к конструкциям и балконам для сооружений разного предназначения;
• ГОСТ 26602.2-99, ГОСТ 26602.3-99 и ГОСТ 2602.1-99 описывает требования к звукоизоляционным и теплоудерживающим качествам окон;
• ГОСТ 24866-99 обозначает технические условия по производству и монтажу стеклопакетов строительной отрасли;
• ГОСТ 30673-99 на окна пвх описывает требования к свойствам комплектующих, профилям, подоконникам, наличникам;
• ГОСТ 52749-2007 дает поэтапную характеристику технологии монтажа с использованием саморасширяющихся лент при осуществлении монтажных швов;
• ГОСТ 30971-2012 отображает процесс изоляции монтажных швов примыкания.

Размеры окон в типовых многоэтажках

Панельные дома имеют специальные обозначения. П 44, П44 Т и П 46 по ряду внешних параметров похожи, но имеются между ними и кое-какие важные отличия.

Стандарты допускают наличие небольших расхождений (пару см) между размерами окон в пределах одного и того же панельного дома.

Но стандартных размеров всё же лучше придерживаться, проектируя типовые постройки. Они указываются отдельно, для зданий из кирпича, дерева, панельных, сталинских домов.

Стремление к стандартам значительно облегчает жизнь рядовому жителю дома, ведь рано или поздно он задумается о замене оконных профилей на новые.

Каковы размеры окон ПВХ в типовом доме?

Пятиэтажное строение в типовом варианте, построенное в наше время, будет иметь оконные конструкции с размерами 1300х1400 мм (2-створчатое окно). У профилей с 3 створками 1400х2050 или 1400х2070 мм.

Решение для «хрущевок»

«Хрущевка» может быть кирпичная или панельная. В соответствии с типом строения, подбирают размеры окон. Двухстворчатые окна должны быть выполнены в размере 1300х1350 мм, а трехстворчатые – 2040х1350 мм.

Если это кирпичная «хрущевка», только в случае наличия широкого подоконника допустимые размеры для двухстворчатых окон составят 1450х1500 мм и 2040х1500 мм — для трехстворчатых окон.

Незначительная разница будет обнаружена после замеров между реальными показателями и размерами, принятыми в качестве стандартных.

Проводим расчеты

Зная о стандартных размерах окон ПВХ для вашего жилища, вы можете произвести приблизительные расчёты стоимости нового профиля. Но даже полученные результаты нельзя брать в расчет в качестве окончательных.

Измерьте оконный проем в квартире самостоятельно, и вы заметите, что этот показатель розниться со стандартным размером. Эта незначительная разница в итоге повлияет на цену стеклопакета.

Замер можно доверять только профессионалу. Вряд ли вы сможете, даже при наличии небольшого опыта, самостоятельно с этим справиться.

Какому варианту окна отдать предпочтение: стандартному или нестандартному

Пластиковые окна не один год существуют на строительном рынке. Но, несмотря на такую популярность, фирмы не спешат предлагать готовые конструкции своим клиентам. Каждое окно имеет свои гаариты, поэтому и стандарты в отношении размеров могут отличаться.

Если вы не хотите тратиться при установке ПВХ окон, тогда лучше отдать предпочтение стандартным конструкциям, которые предлагают оконные фирмы. Тем более что ассортимент продукции достаточно широкий, как в плане размеров, так и типа оконного блока.

Параметры пластиковых окон рассчитаны на стандартные проемы панельных домов. Это повышает спрос на них, в отличие от нестандартных форм и размеров. Типовые окна должны устанавливаться на расстоянии 80-90 см от поверхности пола. Это позволит обеспечить хороший обзор как сидя, так и стоя, а под подоконник возможно будет поставить какой-нибудь предмет мебели. Верхний край окна должен быть на расстоянии 220-230 см от пола.

Преимуществ у оконных конструкций стандартного размера достаточно много:

• точные пропорции;
• прочность, проверенная многолетним опытом;
• низкая стоимость по сравнению с нестандартом.

К нестандартным окнам относятся те, которые изготавливаются по индивидуальным заказам, не принимая в расчет установленные параметры. Сейчас такие окна самые востребованные, но стоят дороже стандартных. При использовании нестандартных конструкций существует риск подвергнуть профиль деформации. Для исключения этого производители в процессе изготовления сохраняют пропорциональный баланс.

Окна нестандартного типа чаще всего заказывают, если хотят выделить свое жилище. Производители предлагают много вариантов оконных блоков, отличающихся по форме:

• круглое;
• квадратное;
• треугольное;
• трапециевидное;
• арочное;
• овальное и др.

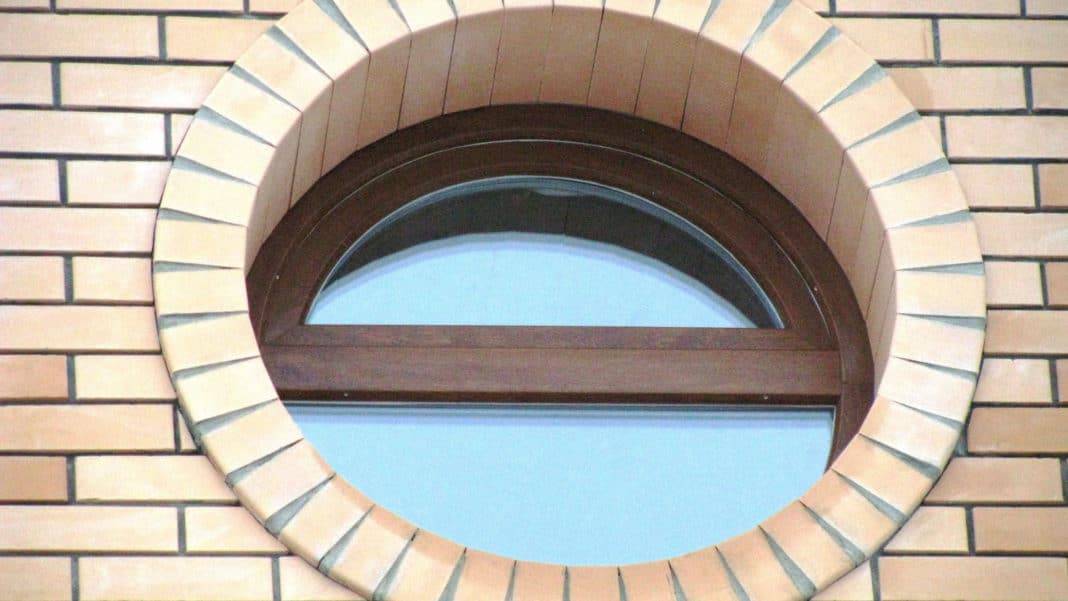

Круглое пластиковое окно

Такие окна не имеют четких стандартов, т.к. изготавливаются индивидуально.

Советы

Выбирая технические показатели для оконного проема, руководствуйтесь назначение помещения, в котором оно будет расположено

Цели использования помещений имеют немаловажное значение.
Общие показатели остекления одного или нескольких проемов в комнате должны обеспечивать достаточное количество естественного света. Солнечных лучей должно хватать для того, чтобы днем не включать лампы.

Для загородного дома немаловажное значение имеет эстетическая сторона вопроса. Важно не только правильно выбрать место установки окон, но и продумать стиль наружной отделки оконных проемов

Они оказывают существенное влияние на внешний вид фасада.
Если ваш регион отличается холодными погодными условиями, а продолжительность светового дня небольшая, лучше всего делать окна на южной или юго-западной стороне.
Если в регионе климатические условия теплые, количество солнца достаточное, окна располагайте с севера или востока.

• Удобство пользования и функциональность окон при различных условиях часто связаны с высотой расположения подоконника от уровня чистового пола. Специалисты рекомендуют ориентироваться на следующие значения:
• Если комната – гостиная, спальная, или детская, оптимальной высотой подоконника будет уровень в 70-90 см. Если окно разместить на таком расстоянии от пола, оно обеспечит хороший обзор, а также максимальное пропускание солнечных лучей.
• Если это кухня или столовая, лучше увеличить расстояние от 80 до 120 см. Размеры должны быть в первую очередь обусловлены габаритами столешницы, которую обычно принято располагать на одном уровне с раковиной и другой кухонной мебелью.
• Если комната – санузел, высоту подоконника нужно увеличивать до 160 см. Окно в туалете и ванной нужно для обеспечения вентиляции, но в то же время помещение не должно быть доступным для посторонних лиц, которые могут наблюдать за гигиеническими процедурами.
• От 160 см и более может быть высота подоконной доски в хозяйственно-бытовых помещениях. Здесь окно часто представляет собой небольшую форточку.
• Если окна монтируются на утепленной веранде, балкон или летней террасе, подоконная доска может располагаться на 70, до 100 см.

О том, как производится монтаж окон по ГОСТу, смотрите в следующем видео.

Стандартные размеры пластиковых окон для дачи

Придать современный облик даче или загородному коттеджу помогают пластиковые окна. Дача – это отличное место, где можно не только жить, но и по-настоящему радоваться жизни. Пластиковые окна – самый распространенный вариант для установки на даче. Все окна ПВХ обладают тепло- и звукоизоляцией. Уровень такой защиты зависит от типа остекления: одинарное или двойное.

Одинарное остекление подойдет для летних дач, где проживание практикуется в теплое время года, или пластиковых окон для террасы, если нет большой необходимости в изоляции от посторонних звуков или обогреве. Чтобы повысить безопасность дачи, лучше всего на окна ПВХ установить дополнительное оборудование. Например, противовзломную фурнитуру.

В таком случае увеличивается и цена на пластиковые окна «под ключ», однако система действующих скидок и акции, проводимые , позволяют сделать это для кошелька практически не ощутимым. Сейчас купить окна пластиковые недорого для дачи не проблема, так как они в большинстве имеют стандартные размеры, а производство таких окон уже давно является массовым. Стандартизация оконных проемов разработана в первую очередь для того, чтобы регулировать интенсивность освещения в комнате. Градация по параметрам проемов зависит от назначения помещения. Пластиковые окна могут удовлетворить практически любой инженерный замысел. Вписаться по размерам в нормы с такими окнами — проще простого

Даже если принимать во внимание расчетное значение, очень приблизительное, что окна ПВХ должны быть около 2/3 площади пола, это условие выполняется легко. Все дома, которые возводятся, имеют постоянные размеры проемов

Это используется для того, чтобы упростить подбор окон в случае ремонта или необходимости их замены.

Подобные ухищрения имеют массу своих преимуществ, к которым относятся: Простота в установке пластиковых окон.

Окна стандартных размеров не нужно подгонять под проем – они выполнены в соответствии с его габаритами.Дешевизна окон ПВХ. Купить уже готовое изделие конвейерного производства намного дешевле, чем заказать его изготовление.Надежность оконных конструкций. Стандартные модели проверены временем и многими потребителями, поэтому их считают более надежными.

Все это обуславливает популярность таких изделий и определяет частоту их использования в частных домах.

Таким образом, можно проследить следующую зависимость: размер проема 30 мм = размер окна. Этот проем оставляется для того, чтобы далее заполнить его монтажной пеной, которая обеспечит более надежное крепление.

Наиболее правильным и эффективным вариантом при выборе окон ПВХ будет вызов замерщика по установке окон. Специалист сам сможет оценить конструктивные особенности фасада, количество строительных материалов и необходимый размер зазора для прочного закрепления.

Но далеко не во всех домах стандартные размеры пластиковых окон будут актуальны. Сейчас в эру оригинальности и уникальности многие прибегают к постройке дач по собственным проектам, где применяются пластиковые окна нестандартных размеров.

«Окна — очи дома». Так сказал когда-то мудрый человек, намекая молодой хозяйке, что окна должны быть чистыми. Но в этой статье речь пойдет далеко не о моющих средствах для окон, а об их размере.

Каковы стандартные габариты для частного дома и для квартиры? И каких ошибок избежать при замере окон?

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

• наибольшая площадь 6 м2;
• наибольшая площадь створки 2,5 м2;
• масса открывающейся створки – до 75 кг;
• расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
• предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

• наибольшая площадь створок — 2,2 кв.м;
• наибольшая масса двигающихся элементов небелого цвета — 60 кг;
• расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

Габариты металлопластиковых оконных блоков зависят от того, для какого вида сооружения они предназначены. Размер окна в панельном доме отличается от остекления «сталинки» или «чешки».

Для «хрущевок»

«Хрущевки» массово строились в СССР после войны. Они отличались архитектурным минимализмом.

Источник: nikastroy.ru
